Отопление пола: как сделать своими руками? Пошаговая инструкция и советы. Половое водяное отопление — система отопления Напольное отопление

Содержание

Отопление пола: как сделать своими руками? Пошаговая инструкция и советы. Половое водяное отопление — система отопления Напольное отопление

С тёплыми полами — и электрическими, и водяными — я неоднократно сталкивалась в процессе своей профессиональной деятельности и смогла убедиться в их эффективности, основываясь на собственных ощущениях, а не рекламных буклетах производителей. У меня есть опыт применения греющего пола не только в качестве дополнительного источника тепла, но и как основного.

Поэтому сейчас, когда у нас есть , требующий перестройки, тёплые полы рассматриваются нами очень пристально и именно как один из вариантов решения вопроса отопления, а не только для повышения уровня комфорта. Возможно, имеющиеся у меня знания будут полезны кому-нибудь ещё. Ведь «… суха, мой друг, теория везде, а древо жизни пышно зеленеет». В этой статье хочу коснуться некоторых практических моментов, понимание которых приходит с опытом.

Небольшой исторический экскурс

Скорее всего, такая система отопления пришла в Корею из Китая , о чём свидетельствует и название: слово «ондоль» переводится с китайского как «тёплые полости». Хотя в самом Китае подобная печь называется кан. Её отличие от корейского варианта в том, что кан — не пол, а тёплая лежанка, она занимает часть комнаты и возвышается над уровнем пола. В северных областях Китая есть виды кана, охватывающие всю площадь комнаты, они называются ди-кан (пол-кан). Судя по конструкции старой в нашем , идея низкой печи-лежанки (типа кана) — многонациональна.

Устроена система отопления ондоль так: в помещении кухни или снаружи дома имеется печь, очаг которой расположен ниже уровня пола в комнате. печи проложен в каналах-полостях под полом жилой комнаты в виде горизонтального коллектора. У противоположной стены горизонтальные дымоходы объединяются в один вертикальный, установленный снаружи около стены дома, через него продукты сгорания и выбрасываются прочь.

Полости горизонтальной части дымоходных каналов перекрыты сверху плоскими камнями, их поверхность образует пол комнаты. Для равномерного распределения тепла в части помещения, которое ближе к печи, используются более толстые камни, а в противоположном конце комнаты, где температура дыма уже ниже, кладутся камни потоньше.

Швы между камнями тщательно замазываются глиной, затем полы покрываются в несколько слоёв промасленной рисовой бумагой. Чтобы нагретый пол дольше сохранял тепло, камни выбирались достаточно большой толщины, не менее 8-12 см. Система отопления жилых комнат посредством нагрева пола горячим дымом печи использовалась и в Японии.

Подобный же способ отопления существовал в Древнем Риме и Греции, там он носил название гипокауст. Чаще всего гипокауст устраивали в термах . И ондоль, и гипокауст, и китайский вариант ондоли — кан всё-таки больше относятся к печам. Родоначальником же водяных тёплых полов считают американского архитектора Фрэнка Ллойда Райта .

Почему тёплые полы — идеальная система отопления

Принцип действия тёплого пола

В электрических полах нагревателем служит электрический кабель или другой нагревающийся электрическим током элемент. Хороший аккумулирующий эффект достигается только при достаточно толстом слое материала с высокой теплоёмкостью — не менее 50 мм над нагревательным элементом.

Поэтому все решения, не предполагающие создания аккумулирующего слоя (тёплые полы «под плитку», «под ламинат»), рассчитаны только в качестве дополнительного нагревателя для создания комфорта.

Помимо воздушных тёплых полов, в которых обогрев происходит горячим воздухом или дымом, разработано ещё несколько типов, отличающихся системой нагрева: электрические, водяные, водно-электрические.

Электрические тёплые полы



Имеющиеся в продаже электрические тёплые полы различаются по мощности: есть варианты, рассчитанные только на создание дополнительного источника тепла — комфортного подогрева пола, другие подходят для применения в качестве основного прибора отопления. Вначале финишное покрытие для полов с подогревом делали только с использованием керамической или каменной плитки. Сейчас в продаже есть греющие полы, позволяющие делать конечное напольное покрытие любым: ламинат, линолеум, даже ковролин.

Нагревательный элемент — греющий кабель

Наибольшей популярностью пользуются электрические полы в виде тонкого электрического кабеля, укреплённого на пластиковой сетке. Эту разновидность так и называют — греющие маты или термоматы . Они рассчитаны на небольшую толщину покрытия сверху — 10-15 мм, включая толщину плитки. Системы тёплых полов на матах используются, если нет возможности значительно увеличить толщину чёрного пола. Это так называемые тёплые полы «под плитку».

Электрические тёплые полы с бо льшей мощностью обычно продаются в виде кабеля в бухте. Он имеет бо льшее сечение, чем тот, который используется на сетке, бывает одножильный и двужильный . Греющий кабель укладывается в стяжку, то есть в более толстый слой раствора, и может использоваться в качестве единственного источника тепла в помещении, если аккумулирующий бетонный слой будет достаточной толщины, а значит — теплоёмкий. Мощность кабеля в этом случае рассчитывается с учётом проектных теплопотерь помещения, в среднем — 100 Вт/м².

Стержневые тёплые полы

Кроме того, такие полы не требуют терморегулятора. Греющие полы из карбоновых стержней укладывают под плитку в стяжку небольшой толщины. Тёплые полы на основе саморегулирующихся греющих элементов экономичнее обычных (резистивных) примерно на 20%. Правда, сам комплект выходит дороже и, по отзывам, они довольно быстро выходят из строя. Хотя есть и ещё одна положительная черта: подключение греющих элементов параллельное, а не последовательное, поэтому при выходе из строя одного стержня вся система продолжает работать.

Плёночные тёплые полы

В биметаллических нагревательные элементы двухслойные: первый — из сплава меди, второй — из сплава алюминия. Греющие элементы небольшой толщины также запаяны полимерной плёнкой.


Плёночный нагреватель. Фото с сайта termius.ru

Особенность плёночных полов — «сухой» монтаж, не требующий стяжки или клеевого слоя. Плёнка просто раскатывается под напольным покрытием и может быть легко снята и перенесена для установки в другом месте. Поэтому такой греющий комплект можно использовать для устройства под покрытием из ламината, линолеума и даже просто укладывать под ковром.

В нашем маркете, объединяющем крупные интернет-магазины, представлены разные варианты оборудования для монтажа электрического тёплого пола. Загляните в раздел .

Теплый пол AURA KTA-136-2500 12 842 руб СМОТРЕТЬ
Pleer.ru

Теплый пол NeoClima N-TM 1800/12 6 900 руб СМОТРЕТЬ
Pleer.ru

Теплый пол NeoClima Standart 150-0,5-6 5 656 руб СМОТРЕТЬ
Pleer.ru

Теплый пол NeoClima Standart 220-0,5-10 12 735 руб СМОТРЕТЬ
Pleer.ru

Тонкости монтажа электрического тёплого пола: личный опыт

Однако теория — это хорошо, но на практике бывает, что складно написанное в рекламном буклете и инструкции по монтажу и сборке никак не хочет складываться, собираться и монтироваться так, как это задумали инженеры-конструкторы. Следующий раздел — практический опыт, который «сын ошибок трудных».

Об укладке термоматов

Это облегчит работу по укладке плитки, не будет опасности, что сетка с кабелем сдвинется или сам кабель повредится зубчатым шпателем. Да и переживать, что кабель может быть испорчен от падения какого-либо предмета на пол, тоже не придётся. Стоит выбирать ровнитель на основе цемента , а не гипса: во-первых, к гипсовому ровнителю может плохо прилипать плиточный клей, а во-вторых, у гипса низкая теплопроводность.

Ещё один момент: сетка с нагревательным кабелем имеет клеевой слой на обратной стороне для фиксации мата на поверхности. На деле этот клей обычно либо пересох и не клеится, либо просто не клеится, потому что поверхность пола в реальных условиях далеко не похожа на гладкое стекло. Иногда помогает скотч, а лучше использовать какую-нибудь быстросохнущую смесь (только не гипсовую), с помощью которой можно зафиксировать сетку с кабелем на полу.

Если готовый термомат не подходит к форме помещения, то сетку можно аккуратно разрезать, не повредив кабель, и разложить его свободно с учётом шага между рядами и особенностями помещения.

Термоматы можно использовать и под ламинат или линолеум, в этом случае поверх сетки с кабелем необходимо отлить тонкослойную стяжку из того же ровнителя.

Нюансы монтажа кабельного тёплого пола

(пенопласт, пенополистирол или экструдированный пенополистирол, фольгированный вспененный полипропилен) для тёплых полов необходим, если ниже находится неотапливаемое помещение или . Выбор зависит от конкретных условий: расчётной величины теплопотерь, материала перекрытия и прочего.

В случае, если снизу находится тёплое помещение (например, соседская квартира или нижний этаж дома), теплоизоляцию можно не применять. Однако надо понимать, что использование теплоизоляции уменьшит расход тепловой энергии и сделает отопление при помощи тёплого пола более эффективным: всё тепло будет направлено на нагрев пола, отражаясь от слоя утеплителя.

Чтобы кабель не перегревался, поверх теплоизоляционного слоя перед укладкой кабеля нужно отлить промежуточную стяжку или укладывать его на армировочную металлическую сетку с помощью пластиковых затяжек. Тогда во время заливки стяжки раствор затечёт под кабель, отделив его от теплоизоляции, и он не будет перегреваться.

О «запирании»

На фото ниже тёплый пол укладывается в ванной комнате и на месте, где потом будет стоять ванна и стиральная машина, кабеля нет. Также нельзя использовать один кабель, если в помещении есть зоны с напольным покрытием, имеющим разную теплопроводность (например, керамическая плитка и ламинат), или использовать одну кабельную систему для обогрева смежных помещений, изолированных дверью. Лучше сделать отдельные зоны нагрева разными кабелями.

Для регулировки температуры пола используют терморегулятор, датчик которого располагают между петлями кабеля примерно в центре помещения. Датчик укладывают в пластиковой гофре, заглушив конец, например, с помощью изоленты. В продаже имеются терморегуляторы, позволяющие подключить к одному прибору несколько отдельных кабельных систем.

Варианты электрических тёплых полов, не боящихся «запирания» под громоздкой мебелью — это системы с саморегулирующимися элементами. Например, стержневые или электро-жидкостные (о них речь чуть ниже).

Об установке маяков и стяжке

Но такие смеси используют, потому что они быстро застывают, что и требуется для установки маяков. Выход такой: использовать Ремсостав (например, от «Крепс» или «Плитонит», смесь IVSIL RENDER). Также подойдёт быстротвердеющий плиточный клей (например, IVSIL EXPRESS+, ЕК Fast Fix, Кнауф Шнельклейбер, CERESIT СМ-14, PLITONIT B, Экспресс Вб).



В крайнем случае можно добавить в цементный раствор немного гипса или гипсовой штукатурки: смесь будет быстро схватываться, а по составу окажется ближе к цементной. Не забудьте, что время жизни подобных смесей очень недолгое — 10-15 минут. Смешивайте небольшое количество, которое успеете выработать за это время. Если для установки маяков всё-таки выбрана смесь на основе гипса, то нужно внимательно следить, чтобы она не соприкасалась с греющим кабелем, как на фото выше.

При отливании стяжки в раствор необходимо добавить специальный пластификатор для тёплых полов и фиброволокно — из-за повышенных тепловых нагрузок. Другой вариант — использовать специальную сухую цементную смесь для тёплых полов, в ней этот пластификатор уже есть. Это касается и устройства стяжки для водяных тёплых полов.

Не забудьте проверить кабель

При заливании нужно контролировать, чтобы кабель не всплыл. Если такое всё-таки произошло, необходимо погрузить всплывший участок в раствор до его отвердевания. Иначе отрезок кабеля, над которым толщина бетона окажется значительно меньше, будет испытывать повышенные нагрузки, что скажется на сроке службы греющего пола.

Включать тёплый пол нужно только после полного высыхания стяжки — не раньше, чем через месяц. Если поторопиться, вокруг кабеля могут образоваться воздушные полости, а это приведёт к его перегреву в этих местах и, как следствие, — выходу из строя.

О двужильном и одножильном электрическом кабеле

Это не так. Отличие между кабелем с одной жилой и с двумя только в удобстве монтажа: при использовании одножильного второй его конец придётся вернуть обратно, в точку исхода. Это требует дополнительного расчёта конфигурации петель при укладке кабеля и в помещениях сложной формы бывает затруднительно.

Двужильный же кабель несёт в себе под изоляцией 2 провода: токонесущий — нагревательный, с высоким сопротивлением, и обычный — нулевой. А замыкаются они в оконечной муфте. Поэтому двужильный кабель укладывать проще: нет необходимости задумываться, как вернуть обратно второй конец. Оба кабеля при одинаковой паспортной мощности греют одинаково. Две жилы отнюдь не означают увеличение мощности в 2 раза.

Электромагнитное излучение действительно есть. Но величина его незначительна и на здоровье не влияет. А разница скомпенсированного вторым проводником электромагнитного излучения по сравнению с излучением одножильного ещё менее существенна, чтобы это имело какое-то значение. Двужильный кабель дороже, надо же как-то его продавать.

Водяные тёплые полы

Водяной тёплый пол с бетонной стяжкой

Такой пол довольно долго нагревается и ещё дольше остывает. В описанной выше квартире в мансарде после первого включения полы нагревались полтора дня. А когда понадобилось настроить внешний воздушный температурный датчик пришлось ждать почти 3 дня, пока воздух в квартире остынет настолько, чтобы прибор сработал. Поэтому водяные тёплые полы с бетонной стяжкой — идеальное решение для создания системы отопления.

Сухая настильная система водяных тёплых полов

Так как накапливаться теплу негде, то «сухие» водяные полы быстро прогреваются, но так же быстро и остывают при выключении нагрева. Такая система может использоваться только в качестве дополнительного источника тепла.

Преимущество «сухих» водяных полов в небольшом весе всей конструкции — их можно устраивать, если перекрытия не рассчитаны на большие нагрузки от стяжки (например, на деревянных перекрытиях). Другие плюсы: отсутствие «мокрых» процессов, скорость проведения работ — делать чистовое покрытие и включать систему отопления можно сразу после монтажа труб, без ожидания в течении месяца, а то и больше, пока бетонная стяжка высохнет и наберёт окончательную прочность.

Использование настильной системы может оказаться оптимальным решением в случае, если невозможно увеличить уровень чёрного пола. В приведённой в качестве примера мансарде пришлось сначала удалить имеющуюся стяжку до бетонного перекрытия (почти 8 тонн), затем уложить трубу тёплого пола и сделать новую стяжку толщиной почти 80 мм.

Кроме того, использование настильной системы облегчает устройство тёплых полов с деревянным финишным покрытием.

Электро-жидкостные тёплые полы

Такая система представляет собой обычную трубу PEX (сшитый полиэтилен) диаметром 20 мм, внутри которой располагается электрический проводник и теплоноситель — незамерзающая жидкость. Вся конструкция опрессована в заводских условиях, жидкость находится под давлением.


Этой системе не требуется котёл для нагрева теплоносителя, он греется электричеством. Из-за созданного давления нагрев происходит быстрее и экономичнее. В отличие от водяного тёплого пола температура теплоносителя одинакова по всей длине трубы. Из минусов — цена и ограниченная длина трубы, ведь она продаётся в уже готовых к монтажу кусках, рассчитанных на определённую площадь помещения.

Капиллярные тёплые полы

И электро-жидкостные, и капиллярные варианты могут монтироваться традиционным способом (в стяжку) или «сухим» настильным. Оба этих типа тёплых полов можно использовать в качестве основного источника тепла при условии устройства теплоаккумулирущей стяжки над трубами. Это хорошее решение для квартиры, где нет возможности сделать классические водяные тёплые полы из-за централизованного теплоснабжения.

Про водяные тёплые полы и закон

Делать водяной тёплый пол в квартире можно только в том случае, если разводка отопления поквартирная или в каждой квартире имеется индивидуальный котёл. Зато в частном доме подобных преград в устройстве водяных тёплых полов нет. Если нельзя, но очень хочется, то решением станут описанные выше электро-жидкостные и капиллярные системы.

Вот сейчас сижу за столом в толстенных шерстяных носках, больше похожих на валенки, и думаю, что в нашем перестроенном в будущем доме обязательно будут . Хотя бы потому, что основная беда деревенского дома и печного отопления — холодный пол.

Идея отопления жилища путём нагрева полов была успешно реализована ещё несколько тысяч лет назад. В древних империях Европы и Азии перекрытия оборудовались разветвлёнными каналами, через которые проходили нагретые дымовые газы из печей. Концепция тёплого пола оказалась настолько удачной, что в усовершенствованном виде применяется и в наше время. Причём популярность тёплых полов неуклонно растёт, так как подобные системы становятся компактнее, дешевле, эффективнее и безопаснее. Теперь, конечно, не нужно строить под ногами каменные туннели для дымоходов – тепло передают греющим электрическим кабелем или используют более экономичные водяные полы отопления. Особенности такого варианта водяного отопления стоит рассмотреть подробнее.

Что такое водяной тёплый пол: принцип работы

Система водяного отопления пола представляет собой сеть трубопроводов, которые расположены внутри строительной конструкции пола. По трубам циркулирует теплоноситель (вода или незамерзающая жидкость), с температурой в период нагрева около 40 ºС. Тёплые трубы нагревают массивную стяжку пола, в которой забетонированы, и финишное напольное покрытие. Источником тепловой энергии может быть централизованная сеть или местное отопление с любым типом теплогенерирующего устройства. Нагретая масса пола, по сути являясь вместе с трубопроводами одним большим отопительным прибором, отдаёт тепло в помещение путём конвекции воздушных масс и тепловым излучением. Водяное отопление пола может использоваться как дополнение к радиаторам либо в качестве основного и единственного.

Достоинства и недостатки жидкостных контуров в полах

Плюсы водяного отопления в полу

  • Человек лучше воспринимает тепло, которое излучается снизу. Согласно многочисленным исследованиям, наиболее комфортным признаётся режим, когда температура у ног на 3-5 градусов выше, чем на уровне головы. Например, 23 и 19 градусов, соответственно. Без ущерба для комфорта при помощи тёплых полов удаётся поддерживать температурный режим в помещениях на 2-3 градуса ниже, чем при радиаторном отоплении, где у потолка воздух теплее, чем у пола.

На схеме хорошо видна разница в распределении температуры по высоте помещения при радиаторном (слева) а подпольном (справа) отоплении

  • При правильно спроектированной и отрегулированной системе тёплого пола отопление всех зон помещения получается равномерным, отсутствуют застойные и перегретые участки.
  • В отличие от систем, в которых применяют настенные радиаторы или регистры, конвективное движение воздушных масс имеет намного меньшую скорость, его направление вертикальное – нет ощущения сквозняка и в воздухе летает меньше пыли.
  • Температура теплоносителя, которая требуется для функционирования тёплых полов, наилучшим образом соответствует оптимальному режиму работы высокоэффективных газовых конденсационных котлов и позволяет достигать максимальной экономии топлива.
  • Водяные тёплые полы, пусть ненамного (1-1,5%), но экономичнее радиаторного отопления за счёт того, что температура в помещении ниже. А при условии работы в низкотемпературной системе с конденсационным котлом экономия достигает 18%. Нужно отметить, что эксплуатация электрического тёплого пола обходится недёшево, ведь использование электроэнергии — дорогой вид обогрева.
  • Отопление пола целиком скрыто в строительных конструкциях, что и выглядит эстетичнее и уборку в доме облегчает.
  • Являясь низкотемпературным отопительным прибором, тёплый пол не перегревает пыль, в отличие от традиционных радиаторов. Это благотворно действует на органы дыхания.
  • Влага на полу быстро высыхает, что очень удобно в ванной комнате, прихожей, бане, бассейне.
  • Электрические тёплые полы могут использоваться в периодически и частично отапливаемых зданиях, зимних садах, они не боятся минусовой температуры.

Минусы водяного тёплого пола

  1. Стоимость устройства тёплых полов выше, чем монтажа радиаторов.
  2. Чтобы тепло не уходило в пол, необходимо эффективное утепление снизу, это немного снижает высоту потолка.
  3. Вид подогрева (водяной, электрический) определяет конструкцию пола и ограничивает выбор видов его покрытий. Наилучшим образом подходят материалы с высокой теплопроводностью: керамическая и каменная плитка, керамогранит. Деревянные полы, ковровое покрытие, линолеум на утеплённой основе снижают эффективность обогрева. Ламинат — допустимый, но не лучший вариант.
  4. Тёплый пол в большей степени, чем радиаторы, способствует снижению влажности воздуха, поэтому желательно иметь в доме увлажнитель или домашние растения, аквариум.
  5. Тёплый пол может нанести урон деревянной мебели с закрытым цоколем, массивным музыкальным инструментам, перед монтажом нужно точно знать расположение кухонной мебели (столов и стульев это не касается) и старинного бабушкиного комода, определить место, где будет стоять пианино и трубы там не прокладывать.

Конструктивные особенности водяного тёплого пола

Тёплый пол от водяного отопления – это не только рабочий трубопровод. Здесь необходимо в комплексе рассматривать весь пирог, начиная с несущего основания под утеплитель и заканчивая финишным покрытием.

Обогрев помещения обеспечивает массивная стяжка и покрытие пола, утеплитель предотвращает утечку энергии.

Тип основы

Магистраль водяного отопления может прокладываться двумя способами:

  • в стяжке из бетона,
  • в сухих конструкциях (сборных стяжках, каркасных полах).

Бетон выступает наилучшим распределяющим тепло элементом, монолитная стяжка работает полностью. Оптимальная её толщина определяется балансом прочностных характеристик и по возможности быстрым прогревом, рекомендуемая величина — 5 см. Если используется жёсткий утеплитель (пеностекло), необходимости в армировании нет, имеется вероятность просадки (пенопласт, ЭППС) — следует проложить металлическую сетку. Для улучшения характеристик бетона и облегчения процесса укладки в цементно-песчаную смесь следует добавить пластификатор. Во избежание образования трещин в результате температурного расширения, стяжку разделяют сплошными деформационными швами на участки площадью не более 40 м2 и с длиной одной из сторон не выше 8 м.

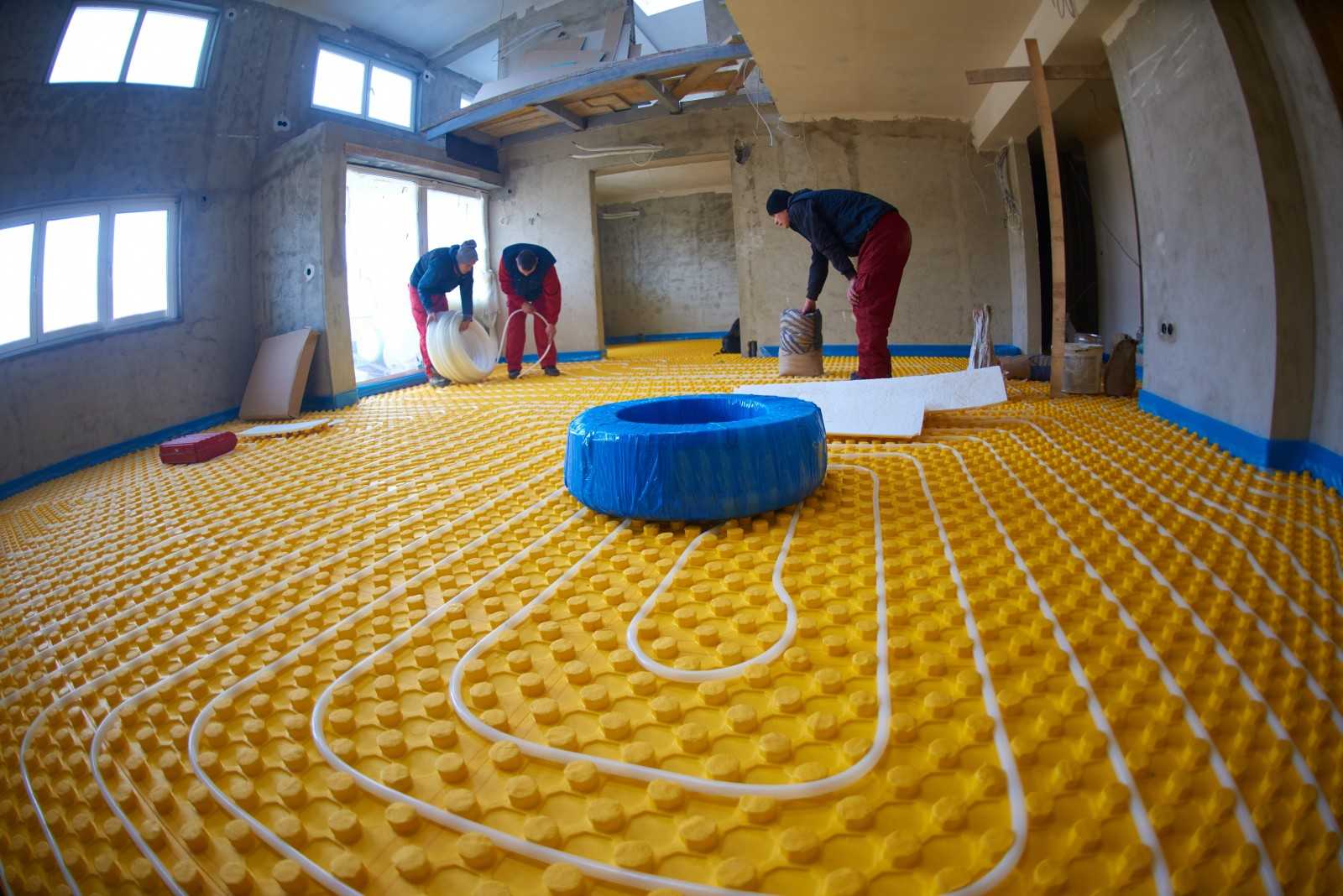

В сборных сухих стяжках трубы располагаются в пазах отформованного пенополистирола или в верхних слоях сыпучих материалов. В каркасных полах укладываются на обрешётку или профилированные металлические пластины между лагами. После они закрываются листами ГВЛ, ОСП и финишным покрытием. Нужно сказать, что отапливаемые полы в деревянных конструкциях менее эффективны, чем в бетонной стяжке.

Чтобы равномерно распределить тепло в сборных деревянных конструкциях, зачастую используют металлические пластины с углублением для укладки трубы

Характеристики трубопровода

Для прокладки контуров тёплого пола наилучшим образом подходят гибкие металлопластиковые трубы и трубы из сшитого полиэтилена. Их производят в бухтах, что позволяет прокладывать участки большой протяжённости без стыков. Материал термостабилен, лёгок в монтаже, долговечен и даже переносит замерзание с водой.

Трубы тёплого пола, чтобы не превысить разумную величину гидравлического сопротивления, разделяют на отдельные участки (контуры) по возможности одинаковой длины, не превышающей 80 м. Расстояние между трубами определяется теплотехническим расчётом, минимальное — 50 мм, максимальное не ограничено. Оптимальным шагом считается 100-250 мм. Монтаж производится с дистанцией в 100-300 мм. Разводка труб отопления в полу по конфигурации, как правило, относится к одному из четырёх типов, это:

  • Змеевик (змейка, зигзаг), на рисунке внизу тип А. Одна сторона нагревается больше, её необходимо располагать у окна.
  • Двойной змеевик, на рисунке внизу тип В. Нагрев пола происходит равномерно.
  • Спираль (улитка), тип С. Сильнее прогреваются две стороны, такую раскладку используют в помещениях с двумя наружными стенами.
  • Двойная спираль, тип D, прогрев равномерный.

Обратите внимание! Дистанция между трубами не всегда равномерная, в уязвимых для холода зонах она может быть меньше – например, возле наружных стен коттеджа

В зависимости от типа конструкции крепление трубопровода осуществляется несколькими способами:

  • скобами к основе,
  • винтовыми клипсами,
  • шинами для фиксации,
  • свободной укладкой в пазах профилированных утепляющих плит.

Коллектор и регулирующие устройства

Коммутация труб осуществляется посредством распределительных коллекторов. Если нужно подключить к отоплению несколько помещений, то соответствующий шкаф располагают в центре дома. В нём же находятся:

  • регуляторы для установки расхода – устройства, позволяющие сбалансировать все контуры между собой;
  • клапаны с приводом, необходимые для установки заданной температуры по команде тепловых датчиков,
  • смесительные узлы – комбинация циркуляционного насоса и клапана, в заданном объёме подпитывающего тёплый пол горячей водой из общей системы.

В шкафу производится подключение контуров к основным отопительным магистралям

Тепловая изоляция

Изоляционные материалы необходимы, чтобы тепловой поток был направлен вверх, в комнату. Подходят плиты из вспененных полимеров и пеностекло, в каркасных полах и минеральная вата. В бетонных полах утеплитель, помимо высокой теплосопротивляемости, должен иметь достаточную несущую способность, поглощать шумы. Как правило, используются подложки плотность 30-40 кг/м 3 , часто с жёстким наружным слоем. Если внизу расположено отапливаемое помещение, то толщина изоляционного листа может быть не менее 20 мм (лучше 50мм), холодное перекрытие или грунт нужно изолировать получше, для средней полосы России это минимум 100 мм, лучше — больше.

Обратите внимание! Более практичны (и дороги) изоляционные плиты с рельефом для укладки труб.

Разделительные прослойки

Демпферная лента из вспененного полиэтилена наклеивается по периметру комнаты и на любых стационарных конструкциях. Она позволяет стяжке свободно расширяться при нагреве. Толщина этой ленты должна быть более 6 мм, высота – не менее высоты всего пирога пола. Такая же лента укладывается в деформационные швы.

В полах по грунту и по другим потенциально влажным основаниям устраивают гидроизоляцию.

Как рассчитываются необходимые показатели системы

Водяной тёплый пол, работающий как основное отопление, должен полностью компенсировать потери тепла в помещении. Для этого следует оценить изоляционные характеристики ограждающих конструкций: стен, перекрытий, окон и дверей, определить теплопотери здания по отдельным помещениям. Учитываются сезонные колебания температур для конкретной климатической зоны.

  • раскладку труб по помещениям и зонам (разделение на контуры, схему, шаг);
  • тип трубопровода (материал, диаметр);
  • особенности коллектора и регуляторов;
  • конструкцию пола, в том числе характеристики и материал утеплителя, финишное напольное покрытие).

Монтаж труб тёплого пола с водяным отоплением по готовому проекту способен произвести и аккуратный неспециалист, обладающий начальными техническими знаниями, но чтобы качественно собрать коллекторный щит и выполнить подключение, необходимо обладать профессиональными навыками и иметь в распоряжении дорогой специализированный инструмент. Также рекомендуем не заниматься самостоятельным проектированием подобных систем, так как цена ошибки будет слишком высока.

Видео: укладка водяного теплого пола своими руками

Любой нормальный житель может разобраться: что сделать, чтобы усовершенствовать систему коттеджа. Всем известно, что источники тепла постоянно становятся дороже. В каждой части РФ необходимо зимой отапливать дом. Трудно вообразить себе жизнь человека в Российской Федерации без обогревающего комплекса дачи. На нашем веб портале опубликовано множество разнообразных обогревательных систем дома, применяющих исключительно разные приемы получения обогрева. Каждую систему обогрева можно использовать как самостоятельную систему или комбинировать.

Схема подачи теплоносителя к водообогреваемым полам (вариант):

1. Греющий контур.

2. Гребенка распределения.

4. Шкаф распределителя.

7. Электрический терморегулятор насоса.

Сегодня фирмы предлагают три типа обогреваемых полов в зависимости от вида подогрева: электричеством; горячей водой; горячим воздухом (гиперкаустовые системы). Растущая потребность в таких полах в нашей стране имеет свои побудительные причины. Во-первых, это уже упомянутая мировая тенденция к повышению комфортности жилья, подкрепленная в России ростом коттеджного строительства. Во-вторых, начатая жилищно-коммунальная реформа, нацеленная, в частности, и на энергосбережение.

Специалисты подтвердили, что наиболее комфортно человек чувствует себя, когда температура воздуха у пола достигает значений +22. +25°С, а на уровне головы +18. +20°С, то есть когда ногам теплее, чем голове. Такое распределение температур лучше всего обеспечивает именно напольное отопление. Грамотно спроектированная система позволяет сэкономить до 20% энергоресурсов. Равномерный нагрев пола исключает образование концентрированных тепловых потоков, а значит, возникновение сквозняков и циркуляцию пыли. Поскольку радиаторы, стояки и трубы из комнаты убираются, у архитектора и дизайнера появляются возможности для новых планировочных решений. Немаловажно также и то, что существенно облегчается уборка помещений.

Наш печальный опыт использования центрального отопления не позволяет легко уверовать в выгодность таких полов. А вдруг протечка или засор трубы? А если зимой отключится подача горячей воды? Что, взламывать все полы? Чего ради рисковать, если известны полы с электроподогревом — для них утечки и замораживание не страшны! Попытаемся прояснить ситуацию.

Прежде всего отметим, что для этих полов используют прочные пластиковые (полимерные) или металлополимерные кислородонепроницаемые трубы, которые совершенно не подвержены коррозии. Такие трубы для каждого контура обогрева укладывают из бухты без промежуточных соединений, одним куском. Это исключает возможность протечек под полом. Автономную систему отопления, которая обогревает пол, делают с замкнутым циклом оборота теплоносителя. Поэтому ее можно заполнить антифризом или добавить в воду особые присадки, например этиленгликоль, которым не страшны морозы. Если систему заполняют простой водой, для ее аварийного слива предусматривают дополнительное устройство, например малый компрессор или баллон для продувки труб сжатым воздухом.

Для водообогреваемых полов, особенно при небольших площадях помещений, лучше всего подходят металлополимерные трубы . Среди них лучше те, металлическая сердцевина которых выполнена в виде бесшовной трубы или не имеет шва «внахлест», так как их можно многократно сгибать на одном и том же участке с малым радиусом гиба, равным трем значениям наружного диаметра трубы (у других типов труб — 5-8 диаметров).

Однако при самостоятельном выборе и покупке труб нельзя руководствоваться только справочными данными и, тем более, принципами типа «дороже-дешевле» или «понравилось-не понравилось». Необходимо согласовывать температуру и давление теплоносителя с параметрами трубы так, чтобы обеспечить срок службы труб не менее 50 лет, а температуру теплоносителя — с потерями тепла в доме. Если дом как решето, пол пришлось бы сильно нагревать. Поэтому медики ввели свои ограничения: ведь невозможно ходить по полу, как по раскаленной плите. Так, температура поверхности полов не должна превосходить определенные значения (стандарт ISO 7730): в жилых комнатах +26(29)°С, в ванной +30°С, у бассейна и в подвалах +32°С, а чтобы голая стопа не ощущала перепада температур, шаг размещения труб греющего контура не должен быть более 0,35 м.

Обычно необходимая температура теплоносителя лежит в дипазоне от +35 до +55°С. Для ее обеспечения приходится смешивать горячую воду, подводимую от котла, с выходящей из контура, уже слегка остывшей. Эта операция управляется автоматически с помощью клапанов-термостатов. Именно их работа предопределяет успех или неудачу в создании желаемого климата в помещении. Только несколько фирм выпускают такие клапаны, разработанные специально для систем напольного отопления: OVENTROP (Германия), HERZ (Австрия), TA-HYDRONICS (Швеция). Использование универсальных термостатов, пригодных для любых систем отопления, зачастую тоже оправдано — все зависит от условий их применения.

Очень полезно заблаговременно подумать также о том, каким будет покрытие чистового пола и какая нагрузка будет на него приходиться. Так, желание сделать пол ковровым, а не плиточным, потребует повысить температуру теплоносителя на 4-5 °С, а значит, увеличит энергозатраты минимум на 15-25%. Каждые лишние 10 мм толщины стяжки увеличивают потребные энергозатраты на 5-8%.

Капитальные затраты на устройство водообогреваемых полов составляют до $ 40-45 на 1 м 2 площади помещения. Это почти вдвое больше затрат на полы с электроподогревом. Что же заставляет людей идти на такие затраты? Во-первых, при водонагреваемых полах не приходится беспокоиться о защите от электромагнитных полей и о получении необходимой большой мощности электропитания (до 30-50 кВт на коттедж). Во-вторых, при сегодняшнем соотношении стоимости горячей воды и электроэнергии капитальные затраты на водообогреваемые полы окупятся через 7-12 лет, а далее (а пол рассчитан на 50 лет) отопление водообогреваемыми полами будет дешевле. Однако электрообогреваемые полы предпочтительнее в домах с центральным отоплением и там, где есть опасность промерзания трубопроводов: цокольные этажи, подвалы, гаражи и др.

● крепеж, коллекторы и фитинги;

● регулирующая арматура и запорные шаровые клапаны.

Такую отопительную систему можно не только смонтировать самостоятельно, но и сделать предварительные расчеты. Если же основным источником тепла будет исключительно водяной пол, тогда проект лучше заказать у специалистов.

Разновидности

Водяное отопление, которое устанавливают на плоскости, может быть бетонным и настильным. Первый вид предусматривает монтаж теплого пола с применением бетонной стяжки, а второй — без нее. Настильные необходимо укладывать на специальные пластины из алюминия, предварительно покрытые полистирольной прокладкой, или на деревянный пол, а также на заранее установленные лаги. Но все же более распространенной и популярной считается бетонная стяжка.

Подсоединение

Самая простая схема подключения теплого пола должна выглядеть так: первый коллектор объединяет трубопроводы подачи воды, а второй, в свою очередь, обратный ход. Они же подключаются к трубам с самим теплоносителем. Этот вариант имеет один существенный недостаток — температуру воды, идущей от котла, регулировать просто невозможно.

Максимум, что можно сделать, так это перекрыть запорную арматуру, но это не решает самой проблемы. Известно, что некоторые напольные декоративные покрытия портятся, если их нагреть до более чем 30 ⁰С. Поэтому регулировку температуры желательно все же предусмотреть.

Для того чтобы схема подключения теплого пола была полноценной, необходимо добавить несколько дополнительных элементов, таких как трехходовой смеситель или насосно-смесительный узел, циркулярный насос, воздухоотвод и кран для слива.

Кроме того, вместо запорных вентилей лучше установить термостатические смесители. Благодаря изменению размера стержня с парафином, он позволяет пропускной способности крана функционировать без резких перепадов.

Наличие в схеме насосно-смесительного узла также необходимо. Он добавляет в подачу охлажденную воду, когда нужно снизить ее общую температуру, чтобы она не превысила допустимых норм.

Стоит обратить особое внимание на установку смесительного насоса. Он должен находиться между подводящим трубопроводом и коллектором подачи. К его третьему выходу подключают вывод жидкости из отдающего коллектора. Это дает возможность насосу отбирать часть охлажденной воды и добавлять ее в подачу.

Порядок монтажа

Прежде чем приступить к работам по установке системы, нужно знать последовательность того, как сделать теплый пол от отопления по всем существующим правилам.

Порядок монтажа состоит из нескольких основных этапов:

● установление коллекторной группы;

● выравнивание поверхности пола и его предварительная подготовка;

● укладывание трубопроводов будущей системы отопления;

Коллекторная группа

Работы по монтажу полового водяного отопления начинают с установки коллекторного шкафа, который должен располагаться на одинаковом расстоянии от конечных потребителей. Например, если теплый пол будет располагаться на территории двух помещений, то и короб нужно разместить посередине между ними.

Для того чтобы коллекторный шкаф не портил интерьер комнаты, его прячут внутрь стены. Во время подготовительных мероприятий делают специальную нишу с помощью болгарки или перфоратора. Ее размер должен быть немного больше, чем габариты шкафа, а поместить ее следует у самого пола.

Вспомогательная система водяного пола состоит из определенного количества трубопроводов. Они стыкуются в коллекторном шкафу и тянутся из главной системы отопления. В коробе должны обязательно находиться как запорный, так и регулировочный клапаны.

После установки коллекторного шкафа в него заводятся подающий и обратный трубопроводы. По первому идет горячая вода из центральной системы, а по второму — возвращается уже охлажденная. На концах этих трубопроводов устанавливают запорную арматуру в виде вентилей или шаровых кранов, которыми в нужное время можно будет отключить подачу воды. Переходом между ними служит специальный компрессионный фитинг.

Все составляющие элементы коллекторного шкафа присоединяются к рейке с отводящими патрубками, к которым тянутся образующие контур трубопроводы. Как видно на фото, схема подключения теплого пола достаточно проста, поэтому ее можно осуществить и без помощи специалиста.

Предварительная подготовка пола

Прежде всего необходимо проверить горизонтальную плоскость, на которой будет располагаться система отопления. Теплый пол водяной укладывается только на заранее подготовленную и выровненную поверхность. И этим этапом работ не стоит пренебрегать. От одинакового слоя стяжки по всей поверхности пола напрямую зависит и равномерность прогрева.

После выравнивания приступают к укладке гидроизоляционного слоя. Затем на стены по периметру помещения приклеивают специальную демпферную ленту, которая может компенсировать линейные расширения стяжки или теплого пола. Излишки ее обрезают.

Монтируется отопление «теплый пол (водяной)» только с использованием теплоизолирующих матов, изготавливаемых из таких материалов, как газобетон, велотерм, техническая пробка, минеральная вата или пенополистирол. Они предотвращают потерю тепла.

Монтаж

На этом этапе занимаются закреплением трубопроводов теплового контура. Самым популярным способом является укладка и крепление труб к специальной кладочной сетке, выполненной из металла и уложенной на утеплитель. Фиксируют на ней трубопровод при помощи вязальной проволоки.

В том случае, если тепловой контур превышает длину в 70 м, тогда делают второй. Трубопровод всегда проводят по такому принципу — от более холодных (окна и дверные проемы) к наиболее теплым зонам.

Проверка

Гидравлические испытания уже уложенных труб проводят только перед тем, как начнут заливать их цементно-песчаным раствором. Они считаются удачными, если не появятся течи в трубопроводе при давлении воды в 6 атмосфер. Время, которое необходимо для полного высыхания забетонированного пола — не менее 10 дней. Только при соблюдении всех условий монтажа водяное отопление будет максимально эффективным, надежным и долговечным.

Регулировка

Температуру водяного отопления пола можно регулировать двумя способами: ручным и автоматическим. Первый осуществляют с помощью шарового клапана, а второй — электроприводами. Надо сказать, что наиболее эффективной при водяном отоплении является именно автоматическая регулировка.

При постройке нового дома неизбежно возникает вопрос о том, какой же вид отопления выбрать. Учитывая все плюсы и минусы различных видов обогрева помещений, можно прийти к единственно правильному решению, что лучшей системы , чем водяные теплые полы просто не найти. Кроме того, ее можно подсоединить практически к любому источнику тепла, использующему различные энергоносители. А так как сделать теплый пол от отопления совсем несложно и самому, можно еще и сэкономить приличную сумму денег.

Такой способ обогрева помещений, как водяное отопление пола, давно и прочно обосновался в нашей жизни среди прочих методов, при этом завоевав немалую популярность. Его суть в том, чтобы теплоноситель прогревал всю площадь напольного покрытия, тем самым обеспечивая комфортную температуру в комнате.

Существует и другая разновидность этого способа обогрева – электрические теплые полы, хотя встречаются они реже. Причина проста: нагреть воду можно разными методами с помощью различных теплоносителей, а вот при электроподогреве такого выбора нет, а в случае отключения электроэнергии исчезнет и тепло в доме. В любом случае электрическая и водяная системы отопления пола на сегодняшний день не теряют своей актуальности.

Напольное отопление: достоинства и недостатки

Наверняка никто не станет спорить с тем, что система отопления теплыми полами – наилучшая из всех существующих. Если для сравнения взять традиционную радиаторную систему и воздушный обогрев дома, то прогревание полов имеет перед ними преимущества:

  1. Экономичность. Температура теплоносителя в контурах редко достигает 50-55 ºС, в то время как в других системах она бывает и 95 ºС. Соответственно, нагрев воды до 50 ºС потребует меньших затрат.
  2. Комфорт. В холодное время года для человека нет ничего приятнее, чем ощущение тепла в ногах.
  3. Равномерное распределение теплового потока по всему помещению.
  4. Каждая система водяного отопления пола – инерционна. После длительного «разгона» нагретые водяными контурами стяжки отдают тепло медленно и долго после того, как отключится источник энергии.
  5. Долговечная эксплуатация. Результатом правильно выполненных работ из материалов высокого качества будет работа системы до 50 лет.

Устроить греющие контуры можно в любом месте жилища, даже водяной подогрев пола на балконе.

Распределение воздушных масс в комнате по температуре при использовании различных способов обогрева.

При всех достоинствах отопление дома теплыми полами имеет некоторые недостатки, заслуживающие внимания. Например, бытует ошибочное мнение, что устройство подобного обогрева полностью избавит вас от радиаторов. В некоторых случаях это действительно возможно, но далеко не всегда.

Дело в том, что для обогрева помещения необходимо, чтобы каждый м2 площади пола выделял ориентировочно 100 Вт тепловой энергии. Если дом отлично утеплен, то для такого тепловыделения температура поверхности должна составлять не менее 35 ºС, в остальных случаях – 40 ºС и выше. Ниже на графике отражена статистика, какая доля людей и каким образом реагирует на увеличение температуры поверхности пола.

Как видно из графика, зона комфорта для большинства людей лежит в пределах температур от 20 до 30 ºС. Когда же водяное отопление в полу разогревает его по всей площади до температуры 35 ºС и выше, то как минимум 60% людей ощущают дискомфорт.

Для справки. Нормативная документация, регламентирующая санитарно-гигиенические нормы в зданиях различного назначения (СНиП 41–01-2003 «Отопление и вентиляция», п.6.5.12), четко предписывает, что температура поверхности в комнатах с постоянным пребыванием людей не может превышать 26 ºС, а с временным пребыванием – 31 ºС.

Из вышесказанного вывод следующий: если отопление под полом из труб нагреет его плоскость до температуры 26 ºС, то теплоотдача не достигнет 100 Вт/м2. Тогда тепловой мощности системы не хватит и все равно придется поставить дополнительно небольшие радиаторы.

Второй существенный недостаток, проистекающий из конструктивных особенностей системы и трудозатрат на их реализацию, – это достаточно высокая цена на теплый пол с водяным отоплением. Помимо греющих контуров понадобится оборудование и арматура для регулирования теплоносителя и его перекачки по трубопроводам этих контуров.

Совет. Чтобы не заниматься дополнительной прокладкой веток для приборов водяного отопления, стоит рассмотреть другие источники тепла, например, местные приточные установки с подогревом воздуха, длинноволновые инфракрасные излучатели, электрические или газовые конвекторы.

Как выполняется расчет мощности теплого пола

Поскольку отопление пола в частном доме или квартире – вещь дорогостоящая, к его устройству следует подойти со всей серьезностью. Если при наличии определенных навыков строительно-монтажные работы вы сможете выполнить своими руками, то для разработки схемы и тщательного просчета рекомендуется обратиться к специалистам в данной области. Они же помогут произвести пусконаладочные работы в соответствии с расчетами.

В том случае, если у вас есть желание и время разобраться во всем самостоятельно, то в первую очередь следует знать, что расчет мощности теплого пола начинается с подбора диаметра трубы для греющих контуров, затем требуется найти шаг ее укладки и определить количество этих контуров. На этот момент все расчеты необходимой мощности системы отопления должны быть произведены и получены значения тепловой мощности для каждой комнаты здания.

Например, значение площади пола из керамической плитки равно 10 м2, а необходимой мощности – 981 Вт. Тогда необходимый тепловой поток составит 98,1 Вт/м2, по этому значению надо выяснить температуру поверхности, что обеспечит водяной обогрев пола под плитку. Это можно сделать с помощью номограммы.

Видно, что значению теплоотдачи 100 Вт/м2 соответствует температура 28,8 ºС. В нашем случае это недопустимо, поскольку в помещении постоянно пребывают люди, значит, нужно 26 ºС. Этой величине соответствует теплоотдача 68 Вт/м2, а оставшиеся 100 – 68 = 32 Вт/м2 придется подавать в комнату другими способами. Как пользоваться номограммой, показано ниже.

В данном примере подходящий шаг укладки труб греющего контура – 0.3 м, по нему средняя расчетная разность температур – 19,5 ºС, что соответствует температурному графику теплоносителя – 45 / 35 ºС. Остается выяснить длину трубы, для нормальной работы системы ее длина не может превышать 100 м. Формула проста.

Длина трубы = площадь помещения / шаг укладки трубы.

Если значение превышает 100 м, то площадь надо поделить на 2 части и рассчитать два греющих контура, иначе гидравлическое сопротивление будет слишком большим, а передача тепла – неравномерной. Теплоотдача поверхности зависит от типов напольного покрытия, поэтому ниже для удобства показаны номограммы, что помогут рассчитать полы с подогревом под ламинат и линолеум.

Примечание. Развернутый расчет мощности теплых полов в понятном ключе изложен в книге В. В. Покотилова «Системы водяного отопления».

Сразу сделаем оговорку, что технология устройства водяных полов для отопления различается в таких случаях:

  • работы выполняются от самого уровня земли, от слоя грунта;
  • монтаж происходит от подвального перекрытия или черновой бетонной стяжки;
  • водяной пол в квартире или на 2-3 этаже частного дома.

Различия будут освещены в процессе рассмотрения технологии производства работ. Когда устройство начинается от грунта, то следует его уплотнить и выполнить черновую бетонную стяжку по всем правилам. В идеале стяжка должна набирать прочность в течении трех недель, но так как во время монтажа нагрузки будут значительно ниже расчетных, можно подождать 3-5 дней, после чего сверху нужно сделать гидроизоляционную прокладку. Результатом должна стать ровная поверхность без перепадов и прочих грубых неровностей.

Далее, монтаж водяного отопления в частном доме или квартире будет описан по технологии компании AQUATHERM, являющейся одним из лидеров на рынке систем напольного обогрева. Общая схема «пирога» представлена ниже.

Устройство водяного отопления внутри пола

Вначале по всему периметру стены оклеиваются эластичной демпферной полосой, она дает возможность будущим плитам нагрева расширяться в пределах 5 мм в каждую сторону. Сверху гидроизоляционной пленки укладывается теплоизоляция, как правило, — пенополистирол высокой плотности. При повышенных противопожарных требованиях к перекрытиям в качестве теплоизоляционного материала следует принимать плиты из базальтового волокна.

Если осуществляется монтаж водяного отопления в частном доме на первом этаже, то толщину слоя утеплителя берут по расчету, но не менее 50 мм. В случае когда работы ведутся в квартире выше первого этажа или на верхних этажах коттеджа, то толщину можно уменьшить до 20-40 мм, поскольку перепад температур между квартирами невелик.

Сверху теплоизоляционного слоя рекомендуется проложить специальную полиэтиленовую пленку с разметкой, по ней удобнее производить раскладку и монтаж труб. Материал раскатывается с нахлестом 80 мм, после чего стыки проклеиваются скотчем.

Если впоследствии в помещении ожидаются повышенные статические или динамические нагрузки на полы (тяжелая мебель, оборудование и так далее), то сверху утеплителя рекомендуется уложить сетки из арматуры диаметром 5 мм, а трубы крепить к ним пластмассовыми хомутами.

Металлопластиковые или другие трубы для теплого пола крепятся к утеплителю специальными пластмассовыми скобами, раскладка выполняется с расчетным шагом по заранее согласованной схеме, которых на выбор есть несколько.

Вырианты раскладки труб

При этом радиусы изгибов труб надо соблюдать такие, чтоб не повредить их конструкцию, для каждого вида трубопроводов эти данные подскажет торговый представитель.

Компания AQUATHERM предлагает для своих систем не металлопластиковые материалы, а трубы из полиэтилена и полибутилена диаметром 14, 16, 17 и 20 мм с минимальным радиусом изгиба 80 мм.

От домашней котельной установки теплоноситель подается к штанговому распределителю, собранному в комплекте с циркуляционным насосом. Этот смесительный узел обеспечивает необходимую температуру и движение теплоносителя во всех нагревательных элементах, от него выполняется разводка теплого пола по комнатам. При необходимости распределитель может регулировать климат в помещениях на основании сигналов комнатных термостатов, в простейшем варианте он поддерживает температуру в подающем трубопроводе с помощью накладного датчика.

Важно! Запрещается центральное водяное отопление квартир подключать к распределителю напольного обогрева. Это разбалансирует весь стояк и в результате холодно будет у всех. Подключение возможно только к индивидуальному котлу.

После надежного закрепления труб и проверки их на герметичность (опрессовки) монтаж теплых полов продолжается устройством песчано-цементной стяжки, чья толщина находится в пределах 100 мм, слой раствора над верхом трубы обеспечивается толщиной 50-55 мм. Стяжка выдерживается до застывания, а во время схватывания в ней устраиваются швы ложные (между контурами одного помещения) и деформационные (на стыках плит разных комнат). В последнюю очередь укладывается покрытие, после этого остаются только пусконаладочные работы и балансировка системы.

Заключение

Теплые водяные полы – удовольствие не из дешевых, на всех этапах работ по их устройству предстоит ответственная работа. Зато результатом будет существенная экономия (до 30%) и высокий уровень комфорта в жилище.

Теплый пол нельзя назвать достижением современных технологий, такие системы обустраивали еще в древнеримские времена. Это неоднократно было подтверждено раскопками. Россия является страной, где климат довольно суров, именно поэтому обогрев жилья играет довольно важную роль. В последнее время стали популярны теплые полы, что особенно касается области индивидуального жилищного строительства. Их применение придает помещениям неповторимый комфорт и уют. Если вы тоже решили воспользоваться таким методом создания более теплого климата внутри своего дома или квартиры, то можете выбрать водяные или электрические полы.

Современное решение

Более широко сегодня распространены теплые полы, запитанные от отопления, это объясняется тем, что они экологичны, имеют небольшую стоимость и отличаются долговечностью. Подобная система может присутствовать не только в квартире, но и в офисном, а также складском или производственном помещении. Технология позволяет обогреть достаточно большие площади, за счет этого гарантируется оптимальная циркуляция подогретого воздуха, температура в разных точках помещения остается одинаковой.

Плюсы использования

Отопление пола позволяет исключить сквозняки, а если его обустроить в помещении, высота потолков в котором варьируется в пределах от 3,5 до 5 метров, то подобная система не будет иметь альтернативы, это особенно важно для складских помещений, где требуется поддерживать заданную температуру. Примечательно, что ко всем преимуществам такого пола можно добавить возможность обустройства под любыми видами финишного покрытия.

Устройство теплого пола, работающего от отопления

Отопление пола, обстроенное данным образом, представляет собой систему, созданную из пластиковых труб. Они должны иметь незначительный диаметр, в качестве материала может использоваться металлопластик или Данные материалы имеют высокую теплопроводность, незначительное сопротивление и внушительную гибкость. Длина трубопровода может изменяться в пределах от 40 до 500 метров. Изготавливаются такие трубопроводы как единое целое, именно поэтому полностью исключена вероятность протечки в местах стыков.

Отопление пола, созданное по такой схеме, должно поддерживать определенную температуру, для этого в систему внедряется узел смешивания теплоносителя, он может иметь в составе насос, коллектор, а также регулятор датчика температуры.

Основные источники

Вышеописанная система может работать от двух источников, а именно индивидуального газового оборудования или системы центрального отопления. Важно помнить о том, что подключение к центральной системе в многоэтажном доме запрещено, ведь тогда будет оказываться высокая нагрузка, может произойти гидроудар. Сделать это можно после согласования со специалистами своей области, это актуально лишь для домов новых серий, где присутствует отдельный стояк для откачивания теплоносителя при прорыве в системе отопления. При этом устанавливаются счетчики расхода тепла. Предпочтительны альтернативные способы, когда параметры воды устанавливаются в индивидуальном порядке, в этом случае они не будут зависеть от центрального отопления.

Принцип функционирования

Отопление пола работает по определенному принципу, он довольно прост и заключается в том, что через коллектор насосом теплоноситель под незначительным давлением нагнетается по длине уложенного трубопровода. Финишное покрытие, которое имеет высокую теплопроводность, нагревается и отдает тепло во внутреннее пространство помещения. Температура воздуха у поверхности пола при этом будет больше, чем на высоте человеческого роста. Через обратку охлажденная вода поступает в стояк системы центрального отопления, это может быть и газовое оборудование для подогрева.

Схемы установки

Системы отопления полов обычно устанавливаются по одной из существующих схем, это могут быть тонкие, легкие или бетонные полы. В последнем случае речь идет об основной системе, которая застилается на несущие железобетонные перекрытия, тогда как в роли тёплого распределительного слоя применяется стяжка на основе бетона. Она и будет обеспечивать максимально возможную теплоотдачу. Данная система еще называется заливной или мокрой, она максимально эффективна и надежна. Данный способ обеспечивает максимальную теплоотдачу, которая покрывает теплопотери комнаты. Такой пол имеет высокую прочность, дешево стоит, комфортен в использовании, экологичен и гигиеничен.

Системы отопления полов могут быть уложены в тех помещениях, где нет надежных железобетонных перекрытий. В этом случае лучше воспользоваться сухой стяжкой, это может быть полистирольное или деревянное перекрытие. В качестве основы используется ДСП или они укладываются пластинами и имеют специальные пазы для трубопровода. Следующим слоем выступает гипсоволоконный лист, основные преимущества в этом случае заключаются в высокой скорости проведения работ, небольшой толщине и в отсутствии издержек, которые обычно связываются с бетонированием.

Если использовать сухую методику, то вам не придется выжидать около месяца, пока стяжка затвердеет, кроме того, ее толщина будет равна пределу от 35 до 60 мм. Недостатком такой схемы обустройства пола является его низкая теплоотдача, максимум она может составить 60 Вт/м 2 , нельзя не упомянуть и высокую стоимость, которая зависит от цены монтажа. Данные системы обычно используются при реконструкции, необходимости осуществить работы в сжатые сроки, при малой высоте помещения, а также в постройках с деревянными перекрытиями.

Альтернативное решение

Тонкая схема применяется при обустройстве пола в небольших помещениях, площадь которых не превышает 7 м 2 , сюда можно отнести кухни, туалеты и ванные комнаты. В этом случае укладывается тканая подоснова, на которую монтируется трубопровод незначительного диаметра, до 8 миллиметров. В качестве верхнего покрытия обычно выступает медная сетка.

Ограничение использования данной схемы обусловлено высоким гидравлическим сопротивлением, ведь трубы будут иметь малый диаметр, а значит, на систему отопления будет оказываться высокая нагрузка.

Вы можете самостоятельно реализовать отопление частного дома, теплые полы иногда становятся единственно верным решением. Однако перед их монтажом необходимо демонтировать старую стяжку, достигнув основания. На очищенную поверхность укладывается гидроизоляция, укладывается не только по периметру, но и между контурами, если их будет несколько. Метод утепления следует выбрать в зависимости от целевой направленности системы. Если она будет дополнением к основной, то достаточно вспененного полиэтилена, одна сторона которого покрыта фольгой. Если же речь идет о квартире, снизу которой — отапливаемые помещения, то достаточно будет листов пенополистирола или экструдированного пенополистирола, их толщина может изменяться в пределах от 20 до 50 мм.

Пол для помещения с холодным перекрытием

Сделать отопление в полу частного дома, когда снизу находится подвал или грунт, можно с использованием утеплителя в виде насыпи керамзита или пенополистирола, толщина последнего может достигать 100 мм, тогда как минимальное значение равно 50 мм. Поверх утеплителя обязательно следует расположить армирующую сетку, она не будет закрепляться в слой стяжки, помимо прочего на сетке можно будет зафиксировать трубу теплого пола. Иногда используются специальные клипсы или крепежные полосы.

Выбор материалов и устройств

Отопление полов частного дома может быть реализовано от системы отопления. Однако дополнительно могут понадобиться:

  • водонагревательный котел;
  • шаровые краны;
  • коллектор с системой настройки;
  • различные фитинги;
  • трубы;
  • нагнетающий насос.

Последний может присутствовать в составе котла, а вот что касается коллектора, то он должен быть снабжен системой регулировки теплых полов. Для прокладки основной трассы понадобятся фитинги, они позволят обустроить систему от коллектора до котла. Важно серьезно подойти к выбору материала для труб. Если вы решили предпочесть полипропиленовые изделия, то лучше всего выбрать армированные стекловолокном, так как полипропилен обладает высоким линейным расширением при нагреве. Полиэтилен не подвергается расширению столь сильно, поэтому он в последнее время получил широкое распространение.

Дополнительно о трубах

Вами может быть самостоятельно реализовано такое отопление. Теплый пол водяной лучше всего монтировать с использованием труб, диаметр которых варьируется в пределах от 16 до 20 мм. Труба должна выдерживать температуру до 95 градусов Цельсия, тогда как максимально возможное давление должно составить 10 бар. Вовсе не обязательно приобретать дорогие варианты с дополнительными слоями и кислородными защитами. Это касается тех людей, у которых основная задача состоит в снижении затрат на установку теплых полов.

Технология проведения работ

Если вы решили обустроить отопление в полу в частном доме, то должны придерживаться определенной методики, она предусматривает осуществление подготовительных работ, укладку демпферной ленты, теплоизоляционного слоя и трубопровода. Подготовка предполагает очищение поверхностей от грязи и мусора, трещины и щели должны быть заделаны бетонным раствором. Важно удостовериться в том, что неровности не превышают 5 мм, в противном случае в процессе эксплуатации системы будет происходить завоздушивание, теплоотдача уменьшится.

Если черновые полы не отличаются ровностью, их необходимо залить черновой стяжкой. Следующим шагом станет укладка демпферной ленты, она будет компенсировать температурное расширение стяжки. Для того чтобы тепло не уходило к соседям, следует уложить слой утеплителя. Это могут быть маты пеноплекса или полистирола, на поверхности которых должны быть фиксаторы для труб. Толщина материала будет зависеть от тепловой нагрузки: чем она более внушительна, тем толще должен быть утеплительный слой. Минимальное значение составляет 30 мм. Далее укладываются трубы отопления в полу. Их следует зафиксировать в пазах утеплителя, используя одну из трех схем монтажа. Это может быть укладка:

  • змейкой;
  • двойной спиралью;
  • обычный стираю.

Последний вариант является самым простым и надежным. Систему следует опрессовать или подвергнуть гидравлическим испытаниям, это позволит удостовериться в прочности и герметичности, а осуществлять данные работы необходимо после установки и подключения греющего контура. Вода должна подаваться под избыточным давлением.

Теплый пол от отопления должен быть залит бетонной стяжкой, для этого следует подготовить цемент, марка которого — М-300 или выше. Важно добавить пластификатор, на квадратный метр будет достаточного объема 0,6-1 л. Бетонная стяжка должна закрыть трубопровод, толщина не должна оказаться больше 15 см. Важно залить раствор на теплые трубы, чтобы после они не порвали бетон при расширении. После 28 суток систему можно запустить, температура воды должна подниматься постепенно, максимального уровня можно достичь лишь на третий день обогрева. После завершения всех вышеупомянутых работ следует приступать к монтажу декоративного напольного покрытия, это может быть ламинат, линолеум, керамическая плитка, а также ковролин.

Заключение

Отопление в полу в доме инертно, но данная характеристика может сослужить хорошую службу. Если по каким-то причинам котельное оборудование не способно в течение некоторого времени нагревать воду, система будет отдавать тепло помещениям. Но нужно быть готовым к тому, что после первого включения прогрев может занять несколько дней. Именно поэтому те люди, которые в течение нескольких лет используют такие системы обогрева, советуют включать теплые полы при первых же заморозках, это позволит подготовиться к холодам.

Отопление водяным тёплым полом: плюсы и минусы

Выравнивание поверхности – один из самых важных этапов. Так как только на ровную, чистую и сухую поверхность можно устанавливать любые другие устройства.

Для начала проверяется, чтобы поверхность не имела серьезных дефектов, чтобы она выдержала слои бетона и других покрытий. Желательно использовать бетонный пол.

Сначала его необходимо вычистить от любых загрязнителей. Для этого используются различные подручные инструменты, пылесос, химические средства для уборки плесени, следов краски или ржавчины. После этого поверхность должна высохнуть.

Для идеального выравнивания используется бетонная стяжка. Только бетонирование позволит создать правильную идеально ровную и прочную поверхность.

  • Сначала в помещении устанавливаются маячки, необходимые для регулирования высоты бетонного слоя.
  • Затем рассчитывается нужное количество раствора и замешивается.
  • После раствор заливают и равномерно распределяют по поверхности, выравнивают с помощью шпателя.
  • Выжидают около трех недель для полного высыхания раствора.
  • Это время запрещено ходить по полу.
  • Желательно контролировать уровень влажности в помещении, избегать сквозняков.
  • Температура не должна опускаться ниже 18-и градусов, иначе бетон может неравномерно затвердеть или потрескаться.
  • За это время рассчитывают нужное количество материалов, создают схему монтажа.

Монтаж под ламинат

Плюсы теплого пола

Благоустроенность и эстетика системы

Иначе говоря, это комфортная температура нагреваемой поверхности и комфортный температурный режим в помещении. Кроме того, в месте с такой системой, нет зоны локального перегревания и еле прогреваемых участков. Не имеются видимые элементы отопительной системы. Система не привязана к расстановке мебели в помещении.

В зданиях с напольным отоплением тепло передается не при помощи конвекции, а с помощью теплового излучения. Другими словами, передача тепловой энергии происходит от одной частицы к другой. Конвекционная составляющая конечно присутствует, но она не более 10% от общего теплового излучения и в данном случае ей вполне можно пренебречь.

Универсальность

Следующий плюс теплого пола заключается в том, что здесь можно использовать любой источник энергии, любой теплогенератор, какой угодно тип теплоносителя и тип напольного покрытия.

Стоит обратить внимание на единственный нюанс, который касается напольного покрытия — это если мы имеем дело, скажем, с ламинатом, паркетной доской, паркетом или линолеумом, тут нужно обращать внимание на упаковку и внимательно ознакамливаться с информацией на ней указанной, можно или нельзя использовать данный вид напольного покрытия при монтаже системы «теплый пол»

Здоровье и безопасность

Еще один плюс теплого пола — отсутствует циркуляция пыли благодаря равномерным тепловым потокам, отсутствуют электромагнитные поля по сравнению с электрическими теплыми полами.

Это все обусловлено наличием постоянной циркуляции конвекционных потоков воздуха в помещении, с этими пластами воздуха перемещаются мельчайшие сухие частицы, микроорганизмы, которые могут вызывать аллергические и негативные реакции на организм человека.

Энергоэффективность

Достаточно немаловажный плюс теплого пола. Во-первых, температура теплоносителя, которую мы подаем в трубы теплого пола, максимально возможная по нормам — 55°C. На практике, этот показатель достигает примерно 35-45 градусов. Соответственно это даст возможность снизить затраты на нагрев данного теплоносителя.

Во-вторых, по причине равномерного распределения тепла в помещении и отсутствию необходимости прогревать верхние слои воздуха, средняя температура в помещении снижается примерно на 2°C, без перемен в ощущениях тепла человеком. Данное снижение средней температуры приводит к 15-20% сбережению электроэнергии на нагрев этого пространства. Это если мы говорим с вами о помещении со стандартной высотой потолков до 3 метров. Если рассматривать промышленный или спортивный объект с высокими потолками, то эта экономия может достигать до 30% и 40%. В отопительный период, который в среднем по нашей стране длится около 200 суток, это в финансовом выражении достаточно существенная экономия.

Третий момент — вертикальное распределение тепла, опять же отсутствие необходимости подогревать верхние слои воздуха, что минимизирует тепловые потери через верхние части стен и перекрытия.

Все перечисленные плюсы теплого пола, вытекают из физики самого процесса. Существует возможность увеличить энероэффективность еще на 15-20%, используя различного рода автоматизацию нашей системы, в том числе и погодозависимую автоматику.

Мы не всегда отдаем себе отчет во что нам обойдется та или иная концепция отопления. Нам видно сколько стоит оборудование, согласно спецификации, и думаем что на этом все. Но у этого айсберга есть и небольшая скрытая часть, которая в значительно мере превышает его верхнюю часть. Так вот, верхняя часть айсберга символизирует стартовые затраты на оборудование и монтаж. Но система водяного теплого пола делается не на один год, а на многие десятилетия, поэтому скрытая нижняя часть айсберга показывает затраты на эксплуатацию в течение всего срока эксплуатации системы. Мы ежемесячно платим за энергопотребление, чем энергоэффективней смонтирована система отопления, тем меньше ежемесячно будут составлять расходы за энеропотребление нашего дома.

Преимущества и недостатки теплого пола

Основные преимущества

Среди основных плюсов электрического теплого пола выделяют:

  • возможность применения не только в домашних условиях, но и в офисах;
  • может использоваться с любым напольным покрытием: кафелем, ламинатом, линолеумом и т.д.;
  • все элементы системы спрятаны от глаз, тем самым не портят интерьер помещения;
  • с помощью идущего в комплекте терморегулятора можно настраивать температурный режим вплоть до 0,1 о С, при этом также можно задавать определенное время включения/отключения нагревателя;
  • может использоваться в качестве основного и вспомогательного отопления;
  • укладку теплого пола под плитку (а тем более паркет) может осуществить человек без малейшего опыта, к тому же никакого специального инструмента быть под рукой не должно;
  • длительный срок эксплуатации при правильном обращении с системой;
  • поверхность прогревается равномерно по всей площади;
  • для определения причины поломки потребуется немного времени;
  • для функционирования системы не требуется дополнительное оборудование (к примеру, для водяного отопления необходима установка электрического котла либо газового);
  • температура нагревательного элемента не слишком велика, что хорошо при учете безопасности применения.

Как Вы видите преимущества электрического теплого пола значительные, что делает такой вариант вполне конкурентоспособным по сравнению с другими вариантами отопления.

Существующие недостатки

Как всегда, чем-то необходимо жертвовать при выборе той или иной системы. Что касается минусов электрических теплых полов, то основными являются:

  • высокая стоимость эксплуатации (если использовать греющий кабель для центрального отопления большой площади, необходимая мощность нагревателя может достигать до 15-20 кВт, которые заметно повысят месячный расход электроэнергии);
  • любой тип электрообогревателя имеет повышенную опасность поражения током и электрический теплый пол не исключение, поэтому особенно во влажных помещениях необходимо учитывать данный момент;
  • для повышения электробезопасности необходимо дополнительно растратиться на приобретение и подключение УЗО, а также создание надежного заземления;
  • греющий кабель, который является основным исполнительным органом отопления, создает электромагнитное поле, которое негативно влияет на организм человека;
  • напольное покрытие, в частности деревянное, страдает при нагревании: рассыхается и деформируется;
  • при укладке нагревателей (особенно кабеля) высота потолка может сократиться до 10 см;
  • если отопление будет использоваться в качестве основного и при этом дом большой площади, то для работы системы потребуется довольно мощная электропроводка.

Видно, что и недостатки системы довольно-таки весомые

Но все же мы обращаем внимание на то, что при правильном выборе теплого пола, а также монтажных работах согласно инструкции, большинство из перечисленных недостатков сразу же отсекаются. Это и делает систему подогрева пола популярной и востребованной

Сравнение с альтернативным вариантом

Чтобы Вы окончательно убедились в правильности Вашего решения, сейчас мы немного поговорим о том, чем электрический теплый пол лучше водяного.

Итак, мы выделили основные моменты сравнения:

  1. Водяной теплый пол разумнее использовать на больших площадях, тем более, если подогрев будет осуществляться за счет газового котла. В маленьких комнатах логичнее отдавать предпочтение варианту, работающему от электросети, т.к. в этом случае расход на монтаж и эксплуатацию будут небольшими.
  2. Отопление горячей водой имеет более продолжительный срок службы (как говорят производители, отметка может доходить до 50 лет).
  3. Вода не навредит здоровью человека, чего не скажешь про ток.
  4. Монтаж кабеля (либо термоматов) гораздо проще, чем водопроводных труб.
  5. Регулировка электрического обогревателя осуществляется гораздо быстрее и точнее, чем водяного.

Вот мы и предоставили плюсы и минусы электрического теплого пола. Подведя итог можно отметить, что у обоих вариантов системы есть свои достоинства и недостатки, которые заставляют в любом случае чем-то жертвовать. Мы же рекомендуем отдавать предпочтение именно электроподогреву, т.к. он более современный, эффективный и многофункциональный!

Самый экономичный теплый пол: разберем какой пол выгоднее Электрический теплый пол - плюсы и минусы Правда про тёплый пол: отзывы, недостатки и преимущества Какое отопления лучше теплый пол или батареи: сравнение эффективности радиаторов и тп в частном доме, что экономичнее в использовании и дешевле в установке Отопление частного дома водяным тёплым полом: плюсы и минусы - rmnt - медиаплатформа миртесен Теплые электрические полы - плюсы и минусы Плюсы и минусы моделей теплого пола — это должен знать каждый Отопление дома без радиаторов: достаточно ли теплого пола? Плюсы и минусы водяного теплого пола Нужен ли теплый пол: плюсы и минусы этого покрытия

Квартира

Электрический теплый пол как основной вид отопления разумно использовать только в частных домах. В квартире такую систему обогрева использовать крайне не логично по нескольким причинам:

  1. Вам все равно придется платить за отопление, т.к. стояки будут проходить через Вашу квартиру.
  2. Перекрыть центральную систему довольно проблематично, да и дорого (демонтаж батарей, изменение трубной системы, сварочные работы и т.д.).

Как Вы видите, в квартирах возможность использовать электрический теплый пол как основное отопление не целесообразна из-за нескольких весомых недостатков. Если же Вас не устраивают городские услуги, Вы можете просто на просто сделать автономный обогрев квартиры, не отключая центральную систему. Такое решение проблемы рекомендуется применять в том случае, если ЖКХ поздно запускает отопительный сезон и Вам нужно лишь на время как-то выйти из положения.

Кстати, водяную систему подогрева пола также не получится использовать в многоквартирных домах, т.к. это запрещается законом. Причина очевидна – горячая вода пройдет под Вашим напольным покрытием, остынет и только после этого потечет дальше к соседям.

Дизайн интерьера

Благодаря скрытой укладке трубопровода с теплоносителем теплый пол является незаметным, поэтому с его помощью можно решать любые дизайнерские задумки. Его допускается монтировать под любое напольное покрытие, начиная от керамической плитки и заканчивая линолеумом и ламинатом.

Также радиаторы, в данном случае проигрывают теплому полу своим расположением, так как их необходимо монтировать на несущие внешние стены под окнами и другими проемами, что занимает лишнее место и портит внешний вид. Конечно, существуют специальные декоративные батареи с различными узорами, но и их стоимость в разы выше и экономически не выгодна.

Теплый пол от котла отопления

Не у всех есть возможность подключить теплый пол к стоякам центрального отопления. Но любой человек может сделать теплый пол от котла отопления. Да, котел стоит денег, и порой немалых, но зато отопление получается индивидуальным. А это уже другой уровень комфорта. К тому же даже при использовании самого дорого топлива индивидуальное отопление дешевле, чем централизованное.

При использовании котла сам водяной пол и его изготовление ничем не отличаются. Все этапы и порядок работ сохраняются. Единственное отличие — коллекторный узел теплого пола подключается к котлу, а не к стояку. Выбор котла для теплого пола — отдельная история. Выбирать есть из чего, и есть определенные особенности и нюансы, о которых кратко и не расскажешь. Почитать об этом вы можете в статье «Котел для теплого водяного пола: какой лучше и почему»

Схема подключения водяного теплого пола к котлу большой сложностью не отличается. На трубопроводе подачи ставится группа безопасности (если ее нет в котле), затем труба от котла заводится на коллекторный узел. К коллекторному узлу подключены контуры теплого пола. На обратном трубопроводе стоит расширительный бачек и циркуляционный насос (снова-таки, если его нет в котле). Вот и вся обвязка котла для подключения теплого водяного пола. Простейшая схема изображена на рисунке тут же расположена таблица спецификации.

Схема подключения водяного теплого пола к котлу (кликните чтобы увеличить)

3 Рекомендации по изготовлению

Существует несколько вариантов конструкций агрегатов этого типа. Однако не все индукционные котлы отопления своими руками просты в изготовлении

Есть две конструкции, на которые стоит обратить внимание

Инфракрасный пленочный теплый пол плюсы и минусы

Множество разнообразных рассуждений сегодня существует о инфракрасном теплом пленочном поле. Многим он знаком, а есть и такие, кому вообще ничего не известно. В самых прекрасных красках товар свой представляют его производители, и рассказывают о его преимуществах.

Довольно быстро меняется мир. Буквально вчера еще для обогрева использовались обогреватели спиральные, а сегодня потребительский рынок рекламирует множество новых приборов для обогрева. Начали применять технологии, совсем новые, которые значительно лучшей делают обыденную жизнь людей. Среди новинок представлен инфракрасный пленочный пол с подогревом.

У такого пола существует много очень преимуществ, но рядом с этим стоит упомянуть и про недостатки, о которых почему-то производители не говорят.

Преимущества инфракрасного пола, которые представлены производителем:

— монтируется очень быстро и просто, на протяжении 2 часов;

— не потребуется стяжка, без затруднений укладывается под линолеум, ламинат или ковролин;

— при своей толщине в 3 мм совсем не влияет на высоту помещения;

— надежность его достаточно высокая;

— значительно экономит электроэнергию, нежели другие разновидности полов с подогревом;

— способен к предотвращению неприятных запахов;

— совсем не влияет на изменение влажности, в помещении воздух не сушит;

— воздух способен ионизировать;

— обладает противоаллергическим воздействием.

Недостатки инфракрасного пола, о которых заявляют производители, их попросту не существует.

Что же на самом деле?

— монтаж действительно довольно простой, поскольку для настила подложки и нарезания пленки особого ума не надо. Но чтобы контакты были подключены правильно к пленке, тут необходимо задуматься. Оказывается, что в пленку потребуется вставить серебряный контакт определенной стороной. В противном случае он будет сжатым и слабым. Лишь один раз возможно его зажатие, иначе пленку потребуется разрезать, чтобы применить новый контакт, количество которых в упаковке ограничено. Когда этим занимается специалист, имеющий определенный опыт, то не меньше 6 часов уйдет на монтаж пола, согласно предложенной технологии;

Что лучше водяной или электрический теплый пол? Отопление полом: разновидности и монтаж теплого пола Отопление полом: системы отопления полов, особенности и процесс монтажа Электрический теплый пол: плюсы и минусы, сравнение с водяным Теплый пол, как основное отопление частного дома. мифы и особенности Какой теплый пол лучше: все плюсы и минусы вариантов | фазенда рф Самый экономичный теплый пол: разберем какой пол выгоднее Теплый пол как основное отопление: плюсы и минусы Теплый пол: взвесим все "за" и "против" Какое отопления лучше теплый пол или батареи: сравнение эффективности радиаторов и тп в частном доме, что экономичнее в использовании и дешевле в установке

— в действительности стяжка не потребуется, но главным условием является ровная поверхность. Когда пол неровный, то существует риск повредить пленку;

— если предположить, что необходим ровный пол, то в инструкции среди рекомендаций предлагается постелить фанеру или ДСП, а это прямо влияет на высоту помещения;

— надежен такой пол только при идеальном соблюдении инструкции и монтаже, выполненным высококачественно;

— в сравнении с другими разновидностями теплого пола, экономия действительно существует, но лишь тогда, когда хорошим окажется функционирование отопления местного, и в помещении температура не будет превышать 21,5 Со;

— правда в том, что устраняются неприятные запахи, поскольку они исчезают за счет того, что воздух ионизирован;

— такой пол действительно не сушит воздух, но при сочетании с отоплением это свойство пропадает;

— со стороны аллергии мнение несколько преувеличено. Возможно, что в соединении с воздухом ионизированным, очистителем и увлажнителем, все-таки возможно достичь положительных результатов.

В любом случае необходимо учесть следующее:

— на пленочный теплый пол мебель ставить нельзя, поскольку ему необходима открытость. Иначе в закрытом месте нагрев происходит достаточно сильный, что приводит к порче мебели, а также пленки самой вместе с покрытием пола. Также это влияет на дополнительное потребление электроэнергии;

— чтобы работа температурного датчика происходила без сбоев, он также должен быть открытым;

— когда такой пол предполагается размещать под ламинат, то необходимо помнить об обязательности ровности и чистоты пола. Когда ламинат собран, необходимо подождать, пока он приобретет комнатную температуру, и лишь после этого пол с подогревом можно включать.

Водяной пол для отопления дома

Отдавая предпочтение системе с водяным теплоносителем, руководствуются следующими его свойствами:

  1. Продолжительным сроком службы. Для труб он составляет до 50 лет, для остальных элементов – коллекторов, кранов и прочих деталей срок службы меньше, но все они подлежат простой замене.
  2. Экономичностью системы при подключении конденсационных котлов, тепловых насосов ли солнечных коллекторов.
  3. Комфортностью поверхности пола, температура которого не повышается выше градусов.

Принцип устройства водяного пола

На что обратить внимание при выборе материала

Качественное функционирование системы во многом зависит от выбранного материала труб. На них не стоит экономить. При выборе труб учитывают следующее:

Они должны соответствовать своему назначению.
При монтаже пола необходимо максимально исключить образование мест стыковки труб, чтобы сократить вероятность образования протечки.
Важно учесть диаметр и материал, из которого изготовлена труба.
Помимо труб, следует выбирать и остальные элементы системы высокого качества, чтобы система теплого пола прослужила как можно дольше.

Разновидности труб для теплого пола

Особенности монтажа пола с водяным теплоносителем

Таблица 2. Монтаж водяного пола

Монтаж системы по существующему бетонному основанию начинается с очистки рабочей поверхности.

Затем укладывают гидроизоляционный материал – плотную полиэтиленовую пленку.

Стыки между полотнами полиэтилена проклеивают скотчем.

По периметру помещения расклеивают демпферную ленту.

Наличие клейкой полосы позволяет быстро и легко произвести качественную фиксацию демпферной ленты к стенам. Роль мягкого слоя ленты заключается в ее способности компенсировать тепловое расширение нагретой стяжки пола.

Первый слой теплоизоляции укладывают под фартук демпферной ленты и фиксируют его при помощи скотча.

Плиты теплоизоляции необходимо укладывать в разбежку, расправляя над ними фартук демпферной ленты.

В плитах нижнего первого теплоизоляционного слоя термоножом вырезают каналы диаметром 16 мм.

После этого по всей площади помещения укладывают второй слой теплоизоляции – маты с бобышками. Благодаря специальным замкам на торцах плит происходит их надежная фиксация между собой.

Каждый мат оснащен разметкой с шагом в 1 см, что позволяет разделить плиту с помощью обычного ножа. Плиты также укладывают в разбежку, в результате получается герметичное, сплошное теплоизоляционное покрытие.

На следующем этапе укладывают трубы – бухту трубы раскатывают между бобышек на поверхности теплоизоляционного слоя с шагом расположения греющей трубы в15см. Около наружных стен укладку труб можно сделать более плотной

Отопление полом: разновидности и монтаж теплого пола Выбор водяного теплого пола - приемущества и недостатки Теплый пол в частном доме его плюсы и минусы, технология - варианты пола Инфракрасный пленочный теплый пол как основное отопление: плюсы и минусы Теплый электрический пол плюсы и минусы - лучшее отопление Плюсы и минусы теплого пола, которые стоит знать каждому Преимущества и недостатки теплого пола Отопление дома теплым полом, как основным отоплением Какой теплый пол лучше: все плюсы и минусы вариантов Самый дешевый теплый пол в эксплуатации

Метод укладки – «улитка».

Для фиксации трубы в месте поворота используют якорные скобы.

После укладки и фиксации труб можно приступать к заливке стяжки.Важно! Перед заливкой стяжки рекомендуется проверить трубы на отсутствие протечек, пустив по ним воду.

Первый нагрев можно производить ориентировочно через 28 суток, после того как стяжка полностью созреет.

Схема отопления теплым полом

Правильная работа и распределение тепла водяного пола зависит от способа укладки трубы. Существует три способа:

Улитка. Этот способ является наиболее распространенным, экономически оправданным и эффективным в плане возможностей энергопередачи. Укладку контура начинают с периметра помещения, продвигаясь в его центр и уменьшая радиус, а затем двигаясь в обратную сторону.

Змейка. Такой способ укладки труб приводит к большим теплопотерям – горячая вода поступает с одной стороны и, проходя по контуру, она остывает. Поэтому температура пола в комнате получается неравномерной. Еще одним недостатком является необходимость изгиба трубы на 180 градусов.

Комбинированный способ заключается в совмещении двух вышеописанных способов укладки. Улитку монтируют по периметру помещения, а змейку – внутри контура. Чтобы сосредоточить тепло в центре помещения, укладывают улитку, а на входе, где подогрев не так важен, укладывают змейку.

Выбираем теплый пол для конкретных условий

Чтобы окончательно решить для себя, какие теплые полы лучше выбрать, нужно, прежде всего, внимательно изучить основание, на которое эти полы будут настилаться. А то можно выбрать наобум, а потом с огорчением узнать, что данная система обогрева к имеющемуся основанию или условиям не подходит совершенно. Давайте заранее рассмотрим некоторые варианты, которые могут быть.

Какой пол можно использовать если в помещении предполагается заливка стяжки

Если квартира или дом у вас новый или вы делаете капитальный ремонт, то пола как такового там еще нет. Во всяком случае, в большинстве случаев это именно так. В частном доме с автономной системой отопления, можно устроить водяной теплый пол. В квартире же в этом случае монтируют систему обогревающих кабелей. После монтажа той или иной системы все основание заливается цементно-песчаной стяжкой.

Что делать если стяжка уже имеется, а высоту пола увеличивать нет возможности

Здесь лучше всего применить систему мини матов. На старое основание раскатывают такой «коврик» с обогревательными кабелями, спрятанными внутри. Быстро подключив его, можно приступать к укладке декоративного плиточного покрытия. Укладку плитки производят непосредственно на мини маты.

Нанесение клея на маты для укладки керамической плитки.

Возможно в данном случае монтировать и инфракрасные теплые полы. Уложив их на основание, можно сразу приступать к укладке того материала, которым предполагается отделать пол. Но под плитку не стоит монтировать инфракрасный пол, так как клей к нему не пристанет. Однако если имеется сильное желание это сделать, то используйте только сухой способ и на карбоновую пленку положите листы гипсокартона или стекломагния, а затем уже плитку.

Какой теплый пол использовать под ламинат, линолеум и ковролин

Если вы мучаетесь вопросом, какой теплый пол лучше — кабельный или инфракрасный, собираясь стелить одно из этих покрытий, но заливка стяжки не предполагается, то отдайте предпочтение второму. Для ковролина и ламината с линолеумом тоненькая карбоновая пленка – оптимальный вариант. Ее толщина всего 0,3 миллиметра, и только она превосходно прогреет любой из этих материалов.

Когда монтируют полы с подогревом, обычно сразу решают, будет ли в доме какой-то иной источник обогрева, кроме этих полов. Как правило, основная отопительная система уже имеется (или планируется), а теплые полы используют с целью создания дополнительного комфорта. Однако все чаще и чаще теплый пол выбирают в качестве основной системы отопления. Поэтому здесь нужно разобраться какую систему теплого пола использовать в том или ином случае.

#1. Если теплый пол – лишь дополнение к основной системе отопления.

Тут можно позволить себе практически любую из перечисленных выше систем. Естественно, учитывая то, что разные виды теплых полов требуют наличия либо отсутствия стяжки, а также определенного напольного покрытия. Ну, и о том, что водяная система подходит лишь для подогрева пола в большом частном доме с автономной системой отопления, тоже забывать не будем. А в остальном – выбор неограничен.

#2. Если теплый пол – единственный источник тепла морозной зимой.

В этом случае надо запомнить важную вещь: нагреваемая площадь поверхности пола должна составить не меньше, чем семь десятых общей площади. Только тогда в доме будет тепло. Монтируя нагревательную кабельную секцию, нужно как можно ближе друг к другу укладывать соседние витки кабеля. Так мы повысим удельную мощность (рассчитанную на один квадратный метр), соответственно, и отдачу тепла.

Надо заметить, что нагревательные маты, которые жестко собраны, изначально имеют не очень большую мощность. С этим ничего не поделаешь, поэтому они как основной источник тепла не годятся. И определяясь с тем, какой выбрать теплый пол в качестве основного, в сторону мини матов лучше даже не смотреть. А вот инфракрасная пленка, водяной пол или кабели подойдут вполне. При этом в частном доме с автономной системой отопления лучше всего остановится именно на водяных теплых полах. Монтаж их осуществляется во время установки всей системы отопления дома, после чего заливается стяжка и производится дальнейшая отделка.

Инфракрасный теплый пол: удобно, доступно и немного опасно

Инфракрасный теплый пол представляет собой пленку с нанесенным на нее карбоновым нагревательным слоем. Кроме напольного монтажа возможно крепление пленки вертикально на стенах или даже потолке комнаты, как альтернатива электрическим конвекторам.

Изделие защищено высокопрочным гибким пластиком и слоями нетканого материала. Между ними располагаются карбоновые излучатели тепла ( сами они в процессе работы не нагреваются) и токопроводящие медные шины.

Как работает теплый пол?

Принцип действия прост: при подключении к электросети по шинам проходит ток, полоски карбона начинают излучать инфракрасные волны, отчего нагревается напольное покрытие. ИК-излучения передают тепло только непрозрачным предметам. Нагретый воздух поднимается вверх, и для поддержания нужной температуры цикл повторяется.

Температура регулируется с помощью термостата и датчика. Как только пол остывает, датчик передает сигнал для включения системы. Терморегулятор монтируется отдельно для каждой зоны отопления.

Расчет потребляемой мощности

  • В среднем мощность 1 м 2 инфракрасной пленки — 150 Вт/ч. То есть каждый квадратный метр потребляет 150 Вт/ч.
  • Термодатчик запускает систему на 10−60 секунд и отключается на 2−10 минут ( зависит от времени года, термоизоляции и т. д. ). Ввиду этого, принято полученную цифру умножать на коэффициент 0.35. То есть для часа работы квадрату ИК-нагревателя надо I x U х 0.35=1 А х 150 Вт/ч х 0.35=52.5Вт/ч.
  • При условии, что в жилых помещениях пленка монтируется примерно на 60%, то для отопления комнаты в 20 кв.м. понадобится 12 м 2 х 52.5 Вт/ч = 630 Вт/ч.

Монтаж инфракрасной пленки: особенности

Рассмотрим более подробно плюсы и минусы укладки инфракрасного теплого пола. ИК-пол удобен тем, что он не нуждается в финальной бетонной стяжке, а для запуска системы не нужно ждать целый месяц, как в случае с кабельным или водяным обогревателем.

  1. Подготовка и выравнивание пола.

Провода соединяются параллельно — левые стороны с левыми, правые — с правыми. Будет удобней взять провода двух разных цветов, чтобы не перепутать. Далее в теплоотражающем экране вырезается канавка по направлению к стене. Проводка подводится под терморегулятор.

Разумно ли делать теплый пол в качестве основного отопления? Сравни, какое отопление лучше: теплый пол или батареи? Что лучше водяной или электрический теплый пол? Выбираем теплый водяной пол: плюсы и минусы Плюсы и минусы каждой модели теплого пола Теплый пол в частном доме: инструкция по обустройству Электрический теплый пол — плюсы и минусы Теплые электрические полы — плюсы и минусы Инфракрасный пленочный теплый пол как основное отопление: плюсы и минусы Теплый электрический пол плюсы и минусы

Датчик монтируется в середине второй секции. Под него вырезается отверстие в теплоизолирующем материале ( но с учетом, что он должен находиться на экранирующей подложке), а в сторону терморегулятора проделывается плавная канавка без резких изгибов. Регуляторы устанавливаются на стене, на высоте 30−50 см. Доступные модели:

ИК-пленка: выгодно, удобно, экономно

На монтаж уходит 1−2 дня, а по КПД он превосходит все аналоги. Есть и другие преимущества:

  1. Возможность обогрева помещения за 10 минут. Карбоновый элемент достигает максимальной температуры за полминуты.
  2. Воздух не имеет прямого контакта с обогревателем, и потому кислород не сжигается, а влажность остается стабильной.
  3. ИК-пол греет сразу всю площадь, на которой он постелен. Исключается образование мостиков холода, особенно в случае с цельными, а не поделенными на полоски секциями.

Ограничения и недостатки

ИК-пленка передает тепло напольному покрытию. Постоянное и продолжительное нагревание ламината, линолеума или паркета приводит к выгоранию цвета. Покрытие также может деформироваться и стать непригодным раньше, чем задекларировал производитель. Оправдание: это проблема всех теплых полов.

Инфракрасные теплые полы широко используются в квартирах на дачах или коттеджах, в садиках и детских домах, торговых центрах и промышленных помещениях. Ими оборудуют открытые спортивные площадки и применяют в объектах сельхоз назначения: инкубаторах, яслях и пр.

В результате мобильность, надежность, простота монтажа и заметная экономия сделали теплые ИК-полы одними из самых популярных даже среди радикально настроенных скептиков.

Какое отопление лучше: теплый водяной пол или батареи


что лучше теплый водяной пол или радиаторы

В большинстве случаев выбор системы отопления стоит именно между водяным теплым полом или радиаторами. Для того чтобы определиться, достаточно сравнить оба варианта по нескольким ключевым признакам, которые позволят оценить все возможности, плюсы и минусы технологий.

Экономичность

Это один из самых важных вопросов, который в перспективе будет определять объем ежегодных/ежемесячных затрат на отопление. Если сравнивать оба варианта по распределению потоков горячего воздуха в помещении, окажется, что наибольшее тепло батареи остается рядом с ней. Нагрев от теплого пола происходит по всей площади комнаты.

Установка батарей всегда выполняется под окном, чтобы избежать интенсивного образования конденсата. Но это же решение становится причиной того, что в этой же зоне происходит интенсивная потеря тепла. К тому же при недостаточном утеплении стен из-за высокой разницы температур ситуация усугубляется.

Также эффективность использования теплого пола повышается за счет того, что в процессе его работы происходит нагрев бетонной плиты, которая и становится мощным источником тепла, а радиатор способен воздействовать только на находящийся рядом воздух. В итоге экономия при использовании теплого пола составляет в среднем до 30%.

Что дешевле водяной теплый пол или радиаторы

В данном случае многое зависит от площади помещений и устанавливаемого оборудования. Но ввиду большого объема работ по устройству бетонных стяжек, скрытой прокладки трубопроводов, необходимости привлечения профильных специалистов для выполнения таких задач стоимость оборудования и его монтажа при использовании радиаторной системы будет ниже.

Инерционность

Скорость нагрева помещения при включении отопления – важный вопрос, который во многом определяет степень комфорта использования системы. В данном случае решить, что лучше теплый водяной пол или радиаторы будет не просто. Особенность первого варианта состоит в том, что по объективным причинам на нагрев бетонной плиты уйдет больше времени, чем радиатору, воздействующему на воздух. Но при этом и остывание при выключенном отоплении с использованием теплого пола будет происходить намного медленнее. В этом отношении решение о том, это плюс или минус водяных теплых полов может принять для себя только сам пользователь.

Ремонтопригодность

Главной проблемой в данном случае становится вопрос доступности установленного оборудования, трубопроводов. Для водяных теплых полов это минус, но в то же время при условии грамотно подобранного оборудования, корректного проектирования и монтажа системы срок службы скрытого отопления без необходимости ремонта будет равен времени эксплуатации труб. То есть в среднем около 50 лет вскрывать стяжку не придется. Оборудование на основе радиаторов всегда открыто для доступа, но при этом и ремонт ему требуется гораздо чаще.

Аргументов в пользу каждого из вариантов достаточно много, но при этом оптимальным решением в большинстве случаев становится использование комбинированной системы с использованием обеих технологий. При этом все плюсы и минусы теплых водяных полов и радиаторов будут учтены и использованы так, чтобы в итоге проект только выиграл от их совместного использования.

Какие есть недостатки?

В магазине теплых пленочных полов Caleo нам рассказали, что использование таких систем выгодно тем, что не нужно тратиться на монтаж радиаторов, установку котла, проект и связанные с ним бюрократические формальности. Также это будет хороший вариант для местности где использование газа не доступно. Но любая система отопления имеет свои недостатки и теплые полы — не исключение. Так, если для теплоизоляции использовать пробковое или ковровое покрытие, то теплоотдача будет невысокой

Также есть некоторые тонкости в монтаже: важно перед укладкой выровнять основание, в противном случае пленка со временем может разорваться или система будет некорректно работать. Также нужно приготовиться получать повышенные счета за электроэнергию

Укладывать ИК-пленку нужно только на тех участках, которые не будут заставлены мебелью. В случае отсутствия циркуляции воздуха поверхность перегреется и система выйдет из строя. Но если придерживаться всех рекомендаций по монтажу и правил эксплуатации, то такие полы — прекрасная альтернатива газовому обогреву жилища.

Подключение водяного теплого пола к системе отопления

Конструкции водяных теплых полов различаются по способам регулировки и технологии подключения.

Одни методы хорошо подходят двухэтажным домам с чердаком и подвалом, другие – жилым помещениям с небольшой площадью.

Системы отопления

Существует четыре основных вида систем отопления. Рассмотрим подробнее каждый из вариантов.

Система без регулировки

Клапаны не позволяют регулировать параметры теплового потока. По-сути у вас будет возможность только включить/выключить отопление. Вследствие этого конечная эффективность и комфорт от использования теплого пола будут находиться под вопросом.

Система работает от циркуляционного насоса малой мощности. Суммарная длина коммуникаций не должна превышать 80 метров, а диаметр труб – не более 16 миллиметров. Пропускная способность такой конструкции составит от 5 до 10 литров/минуту.

С балансирующей регулировкой

Балансирующая регулировка является технически более продвинутым решением. В схему дополнительно включают балансировочный кран. Этот конструкционный элемент позволяет уменьшать либо увеличивать проток горячей воды. С помощью крана можно менять температуру пола, что несомненно является плюсом.

С трехходовым клапаном

Трехходовой клапан

Применение трехходового клапана – еще одно улучшение конструкции. Его основой служит специальное устройство чувствительное к изменению температуры. Результатом является автоматическая настройка теплового потока.

Трехходовой клапан монтируют в точку температурного максимума. Если вы заметите снижение эффективности автоматической регулировки, то всегда можно будет вручную настроить систему.

Со смесительным узлом

Смесительный узел является оптимальным вариантом для желающих сделать теплый пол самостоятельно, так как эта конструкция наиболее простая в монтаже и эксплуатации. Помимо этого, данный тип существенно снижает энергозатраты – на 20-30%.

В общем виде устройство состоит из манометра, циркуляционного насоса, термостата, расходомера и воздушного клапана. Смесительный узел обойдется вам относительно недешево, около 20-25 тысяч рублей.

Технология подключения теплого пола к системе отопления

Порядок и технологии подключения теплого пола к отопительным коммуникациям дома имеют некоторые различия. Всего выделяют три основных варианта – однотрубная и двухтрубная схема, а также комбинированный способ. Разберемся внимательнее с особенностями.

Однотрубная система

Однотрубная схема лучше всего подойдет одноэтажным домам с небольшой площадью. Для ее монтажа вам понадобится:

  • циркуляционный насос;
  • модуль безопасности;
  • расширительный бак;
  • теплообменник;
  • трубы для подачи и обратки (теплой воды);
  • арматура.

Однотрубная система подключения теплого пола

Радиаторная часть конструкции состоит из двух веток с запорными клапанами. На радиаторы также устанавливают отдельные вентили.

В случае неисправности можно будет произвести отсечение от коммуникаций и провести ремонт (например, котла, труб или заменить запорную арматуру).

Для подачи и обратки используют трубы разных диаметров (20 и 25 миллиметров), чтобы обеспечить необходимый напор. Непосредственно трубы пола подключаются к обратке.

Двухтрубная схема

Подача и обратный ход происходят по отдельным контурам/розливам. Розливы соединяют перемычкой, в разрыве же будет находиться домашнее отопление (например, батареи). Двухтрубный метод значительно лучше подходит для установки в двухэтажном доме.

Комбинированный пол

Под этим понимается совмещение нескольких видов отопления, например, водяного и электрического. Благодаря этому появляется возможность выбирать самый экономичный способ обогрева.

Контроллером для комбинированного пола, как правило, выступает распределительный коллектор магистрали. Устройство гарантирует точную регулировку множества отопительных контуров.

Конструкция отличается высокой технической сложностью и стоимостью, если у вас нет большого опыта, то монтажные работы рекомендуется оставить специалисту. Вариантов без регулировки желательно избежать. Они не позволят вам настроить температуру пола, что приведет к значительным потерям энергии и спорному уровню комфорта.

При ограниченном бюджете хорошим решением станет использование балансирующей регулировки или трехходового клапана. По технологии подключения наименее затратной является однотрубная схема.

Схемы подключения теплого пола к системе отопления посмотрите на видео:

Устройство тёплых водяных полов

Подключение теплого пола к системе отопления

Сшитый полиэтилен — популярный материал для водяного контура

Часто можно встретить информацию о том, что монтаж водяных тёплых полов доступен практически всем. Должны вас разочаровать.

Без опыта работы по сборке сантехнических устройств, знаний теплотехники и гидромеханики самостоятельно не стоит браться за обогрев пола.

Отопительный контур собирают из труб, изготовленных из различных материалов:

  • сшитый полиэтилен;
  • металлопластик;
  • полипропилен;
  • медные трубы.

Каждый материал обладает своими преимуществами и недостатками, что можно увидеть в следующей таблице:

Подготовка основания под укладку и заливку тёплого пола

Подключение теплого пола к системе отопления

Приведите основание в порядок

Сначала приводят в порядок основание пола:

  1. Площадь основания пола очищают от мусора и грязи. Все щели и трещины шпаклюют.
  2. Чтобы избежать потери тепла, на основание пола укладывают утеплитель в один или два слоя полимерных листов утеплителя.
  3. Затем стелют полиэтиленовую плёнку в качестве пароизоляции. Края плёнки заводят на стены по периметру помещения на высоту, большую толщины будущей бетонной стяжки.
  4. Обязательно по всему периметру пола наклеивают демпферную ленту. Она исполняет роль компенсатора расширения нагретого бетона. При нагреве стяжки зазоры между бетоном и стенами могут уменьшиться от 5 мм до 7 мм, это зависит от величины площади пола. Демпферная лента своей толщиной обеспечивает герметичность зазоров. Ленту можно приобрести в торговой сети. Высота ленты бывает от 100 мм до 150 мм. Перед установкой плинтусов напольного покрытия излишки демпферной ленты срезают.

Подключение теплого пола к системе отопления

Укладка трубопроводов

Уложенный контур может быть сформирован в виде двойной спирали или принимать форму прямолинейной змейки.

Подключение теплого пола к системе отопления

Стяжка должна быть не менее 50 см

Стяжку делают толщиной не менее 50 мм и не более 70 мм. При толщине покрытия 50 мм высота слоя бетона над трубами составит 30 мм, что вполне достаточно для функционирования прочного и теплопроводного покрытия. Слой бетона более 70 мм понижает теплопроводность и повышает инертность стяжки (пол медленно нагревается и медленно остывает).

Бетонная стяжка имеет свои недостатки. В случае аварийной ситуации полы придётся удалять отбойным молотком. После ликвидации последствий аварии трубопроводов стяжку придётся восстанавливать. Всё это хлопотно и будет стоить немалых денег.

В этом отношении более привлекательны сухие полы.

Надо не забывать, что при устройстве бетонной стяжки толщиной 50 мм, нагрузка на 1 м2 площади пола увеличится на 125 кг.

Сухие полы

Сухое наполнение полов позволяет избегать мокрых процессов при его монтаже. Также несложная разборка сухого пола (исключение составляет напольное покрытие из керамической плитки) допускает осмотреть контур обогрева тёплого пола с целью осуществления профилактических работ. О том, как делается сухая стяжка, смотрите в этом полезном видео:

Автономное отопление

Подключение теплого пола к системе отопления

В частном доме теплые полы подключаются к системе автономного отопления

Газовый котёл может параллельно с обогревом помещений через систему батарей поставлять теплоноситель в контур тёплого водяного пола. В частных домах и различных зданиях при наличии центрального газоснабжения устанавливают газовые котлы.

Если отсутствует водопровод, то устанавливают ёмкость с водой там, где вода не замёрзнет. Пополнение бака осуществляют привозом воды в цистерне или закачивают воду из естественных источников. Для этого устанавливают насос, снабжённый системой фильтров.

Также поступают при установке котлов, работающих на твёрдом и жидком топливе.

Схемы подключения тёплых полов к системе отопления включают в себя установку коллекторного узла, который распределяет потоки горячей воды, проходящие через каждый контур, а также регулирует подогрев полов в каждом помещении.

Центральное отопление

Подключение теплого пола к системе отопления

Вопрос о том, как подключить тёплый пол к системе отопления центрального снабжения, не так просто решить. Всё дело в том, что подключить к отоплению дополнительный трубопровод,коммунальные службы практически не разрешают.

Это возможно лишь в тех домах, в которых это предусмотрено проектом. Хотя бывают исключения.

Любое несанкционированное подключение дополнительного отопительного оборудования строго запрещено. Владельца жилья могут оштрафовать и заставить демонтировать тёплые водяные полы.

Расчёт водяного пола

Подключение теплого пола к системе отопления

Оптимальная длина контура не более 100 м

Чтобы знать, сколько нужно приобрести обогревающих труб и прочего оборудования, делают расчёт, исходя из следующих условий:

  1. Каждый контур должен быть длиной не больше 100 м, в противном случае давление в трубах будет значительно ниже нормы.
  2. Разница в длине соседних контуров не должна различаться по длине больше чем на 15 м.
  3. Стандартный шаг укладки труб составляет 150 мм. В условиях сурового климата шаг может быть уменьшен до 100 мм.
  4. Шаг в 150 мм потребует уложить на 1 м2 площади пола 6,8 м труб, а при шаге 100 мм – 10 м трубопровода.

Подключение тёплого пола к системе отопления

Когда есть отопление жилья, удобно подключить дополнительно тёплые полы к уже имеющейся системе обогрева. Если трубы уложены на небольшой площади (ванная, кухня), то будет достаточно запитать тёплые полы от батареи напрямую. О том, как подключают теплый пол, смотрите в этом видео:

Давление горячей воды существенно не упадёт при незначительном увеличении потребления теплоносителя.

Подключение теплого пола к системе отопления

В системе теплого пола обязательно должен быть насос для создания необходимого давления

Другое дело, когда система трубопроводов обогревает полы площадью от 18 м2 и больше. В этом случае полы подключают через коллекторный узел к котлу.

Чтобы отопительное оборудование эффективно работало, следует выполнить ряд операций:

  1. Трубы отопления подключают к котлу через коллекторный узел.
  2. Температуру воды в трубопроводах держат на уровне 55 градусов.
  3. Давление воды в системе поддерживают на уровне 8 – 9 атм.
  4. Диаметр всех труб должен быть одинаков (стандартный размер 16 мм). В случае перепадов размеров прохода воды может возникнуть гидравлическое сопротивление напору потока.

Подключение теплого пола к системе отопления

Существуют две схемы радиаторного обогрева: однотрубная и двухтрубная. Обычно делают двухтрубное отопление. Это когда поступающая горячая вода в радиаторы возвращается в котёл по обратному трубопроводу.

Двухтрубная схема позволяет подключить полы к котлу через коллектор, что гораздо эффективней присоединения обогрева полов напрямую к радиатору при однотрубной системе.

Так, как радиаторы могут нагреваться до 80 градусов, полы подключают в месте возвращения теплоносителя после прохождения через все обогревательные приборы.

Подключение теплого пола к системе отопления

Тёплый пол, нагреваемый водой, поступающей из системы самотёком, не будет работать достаточно эффективно из-за возникающего сопротивления жидкости. Поэтому в схему обогрева пола необходимо включать насос для создания рабочего давления в трубах.

Расчёты производительности совместного обогрева помещений радиаторами и тёплым полом довольно сложные и насыщенны различными формулами, далёкими от понимания рядового потребителя. Поэтому мы не будем мучить читателя этими техническими подробностями.

Точный расчёт тёплых полов, совместимых с общей системой отопления, сделают специалисты. Также они составят смету затрат на приобретение необходимых материалов и оборудования.

Принципы технологии подключения теплого пола к системе отопления

Установка теплого пола от существующей системы отопления осуществляется на основании следующих принципов:

  • к существующим радиаторам нужно произвести подключение коллекторного узла;
  • температуру теплоносителя необходимо уменьшить как минимум до +55°С;
  • устанавливаемая конструкция должна отличаться нормативным давлением, которое не превышает 8-9 атм.

Также в перечень подготовительных работ включается расчет всех рабочих параметров теплого водяного пола, которые зависят от характеристик существующей отопительной системы. Она может быть однотрубной или двухтрубной.

Последний тип характеризуется наличием двух трубопроводов. Один предназначен для подачи горячей жидкости, а другой – для отвода остывшего теплоносителя обратно к котлу для нагрева.

Однотрубная отопительная система отличается наличием одного трубопровода, по которому циркулирует вода. Поэтому теплый пол подключают к ней по принципу еще одного радиатора. Его устанавливают после отопительного прибора, что позволяет без дополнительных приспособлений снизить температуру теплоносителя.

Также нужно учитывать – невозможно добиться эффективного функционирования теплого пола при наличии гравитационного принципа перемещения жидкости. При переходе теплоносителя из трубопровода большого диаметра к меньшему, теплоноситель не сможет преодолеть образовавшееся гидравлическое сопротивление.

Трубы

Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см. Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.

Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом. Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.

Монтаж контура производится по выбранной схеме. Если материал труб — полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.

Коллектор

Самый дешевый коллектор оснащен только запорными клапанами. В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным.

Более дорогие варианты оснащены дополнительными клапанами. Они позволяют производить регулировку работы теплого пола, когда это необходимо.

Также существуют модели, которые оснащены сервоприводами и предварительными смесителями. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй – позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.

Коллектор монтируется в специальный ящик (материал – оцинкованная сталь), который соответствует его размеру. Его установка производится на определенной высоте, чтобы была возможность подвести к нему все необходимые трубопроводы.

Теплоизоляционная подложка

Укладка трубопроводов происходит на подготовленное основание, которое формируют с применением специальных теплоизоляционных подложек. Используют такие варианты:

  • с фольгированным покрытием. Используется такой теплоизоляционный материал как пенофол. Данную подложку можно применять, когда нет необходимости в качественном утеплении перекрытия;
  • пенополистирольные плиты. Для повышения долговечности используется полимерный материал в качестве покрытия. Они могут оснащаться разметкой или специальными бобышками. В таком случае укладка трубопроводов водяного отопления будет осуществляться очень легко и быстро;
  • минераловатный утеплитель. Применяется в случаях, когда под конструкцией размещается неотапливаемое помещение или грунт. Данный теплоизоляционный материал должен устанавливаться с учетом нормативных требований к толщине и сопротивлению к теплопередаче.

Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления

Подключение теплого пола к отопительным приборам происходит несколькими способами, в зависимости от конфигурации существующей системы:

  • однотрубная схема. Подключение подачи контура с циркулирующим теплоносителем происходит после циркуляционного насоса, а обратки – после. Регулировка работы системы осуществляется при помощи установленного коллектора или шарового крана;
  • двухтрубная схема. Когда произведена укладка водяного теплого пола, производится его подключение к подающему и обратному трубопроводу существующего отопления. Управление работой осуществляется при помощи двух шаровых кранов;
  • схема подключения без циркуляционного насоса. Установка данной системы возможна, но нет гарантии ее нормального функционирования и эффективности. Учитывая сложности монтажа, намного проще применение первого или второго варианта. Для функционирования теплого пола производится подключение подачи в начале комнаты, а обратки – в конце. Также важно обеспечить необходимый уровень уклона при монтаже трубопроводов.

Схемы подключения теплого пола в зависимости от конструкционных особенностей

Система из трубопроводов с циркулирующим теплоносителем подключается к существующим отопительным приборам с применением следующих схем:

  • нерегулированная. Для функционирования конструкции применяется циркуляционный насос небольшой мощности. Учитывая такую особенность, длина контура не должна превышать 70 м. Его диаметр составляет 16 мм, что обеспечивает пропускную способность 5-10 л/мин. Такая схема не отличается эффективностью, поскольку отсутствует возможность контроля ее рабочих параметров;
  • применение балансирующей регулировки. В составе схемы присутствует специальный кран. Он позволяет понизить до необходимого уровня скорость потока жидкости. Таким образом можно регулировать температуру теплого водяного пола;
  • использование трехходового клапана. Применяется специальное термочувствительное устройство. Оно позволяет повысить эффективность напольного отопления, поскольку в системе температура регулируется автоматически. Трехходовой кран устанавливают в точке с самой высокой температурой. Если будет наблюдаться снижение эффективности отопления, ее можно понизить до оптимального уровня;
  • внедрение смесительного узла. В данном случае производится монтаж балансирующего клапана или расходометра. Последний регулирует уровень расхода тепловой энергии, что обеспечивает необходимую степень отопления. Также существует вариант, когда устанавливается автоклапан. С его помощью можно стабилизировать перепад рабочего давления и получить в результате требуемое количество тепла.

Преимущества и недостатки теплого пола от существующего отопления

Устройство водяного теплого пола по данной схеме имеет несколько преимуществ:

  • оптимальный и равномерный прогрев всей поверхности пола, который достигается внедрением в конструкцию дополнительных устройств регулировки;
  • создание комфортной среды в помещении. Все тепло концентрируется снизу, а холодный воздух размещается у потолка. Такая схема считается более комфортной для любого человека;
  • для устройства все элементов используется материал, который не поддается коррозии и разрушению на протяжении длительного периода времени при соблюдении всех правил монтажа;
  • при установке теплого водяного пола снижается движение воздушных масс в помещении, что уменьшает количество пыли. Это положительно сказывается на организме людей, которые страдают от аллергии;
  • используя один источник для напольного и обычного отопления можно существенно сэкономить на монтаже и количестве дополнительных агрегатов для их нормального функционирования;

Подключение теплого пола к системе отопления — схема. Водяной теплый пол

November 29, 2016

Наличие в доме холодного пола ведет к определенному дискомфорту, особенно в зимнее время года, так как даже котел, включенный на полную мощность, не способен прогреть поверхность до оптимального уровня. Это явление обусловлено тем, что традиционная система отопления способна нагревать только воздушную массу, а не плотный и массивный пол.

Что делать?

Одним из способов решения вышеописанной проблемы является подключение теплого пола к системе отопления.

Осуществление подобных действий ведет к следующим положительным моментам:

  1. Высокая экономическая эффективность.
  2. Безопасность.
  3. Практически незаметный уровень шума.
  4. Ненавязчивость.

Подключение водяного теплого пола к системе отопления

Человек, у которого в доме настроен водяной теплый пол, в любой момент времени может установить необходимую температуру. Кроме того, подобная конструкция способна равномерно нагреть любое помещение.

Только точные расчеты и измерения способны определить правильное подключение теплого пола к системе отопления, что, в свою очередь, значительно снизит коммунальные платежи.

Преимущества водяного теплого пола

Практически каждый человек считает, что теплый пол обладает только преимуществами. Во-первых, тепло идет снизу вверх, следовательно, все будет прогреваться правильно – ногам и голове будет комфортно одновременно. Этот же момент является главной разницей между теплым полом и радиаторным отоплением, в случае наличия последнего происходит поднятие теплого воздуха к потолку, а затем уже опускание остывшего к ногам, что не только менее комфортно, но и неэкономично.

Эта же особенность теплоотдачи позволяет водяному теплому полу улучшить качество воздуха в помещении. В основе работы лежит тепловое излучение, а не конвекция, следовательно, значительно снижается циркуляция вредных бактерий, растительной пыльцы и пыли, что положительно сказывается на уровне качества воздуха. Люди, страдающие аллергией или бронхиальной астмой, просто нуждаются в подобном отоплении.

Подключение водяного теплого пола к системе отопления

Еще одно неоспоримое преимущество водяного теплого пола – к моменту окончания монтажных и отделочных работ он не будет виден.

Можно полностью убрать радиаторы и расположить мебель, исходя из собственных пожеланий, не опасаясь, что комната не прогреется полностью.

Установка в доме водяного теплого пола позволяет обеспечить разный уровень температуры в помещениях в зависимости от индивидуальных потребностей. Все, что нужно, это приобрести и подключить программируемый термостат.

Еще один несомненный плюс водяного теплого пола – это энергоэффективность. Причина этого предельно проста – теплоноситель в радиаторной системе обычно прогрет до 80-90 градусов, когда для оптимального прогрева посредством теплого пола необходимо 35-50 градусов. Благодаря большой площади размещения, более низкая температура позволяет прогреть помещение так же, как раскаленная батарея, но затратив на это гораздо меньше энергии, что ведет к сокращению расходов.

Нельзя оставить без внимания и предельно простое обслуживание. Установка и правильный ввод в эксплуатацию гарантируют бесперебойную работу водяного теплого пола без вмешательства человека.

Оптимальная схема подключения

Для обеспечения прекрасной работы, у собственника должна быть схема подключения теплого пола к системе отопления, составленная грамотным инженером. При этом следует учитывать потребности владельца и особенности дома. Например, на конструкцию водяного пола влияют: площадь и форма отапливаемого помещения, его планировка и выделенные зоны, расставленная мебель и бытовые приборы, а также количество наружных стен в комнате, которые являются основным источником холода.

Самое распространенное подключение теплого пола к системе отопления – это спиралевидная укладка труб. Правда, если планируется обогрев большого помещения, то можно воспользоваться таким способом укладки, как петелька или змейка.

Вне зависимости от того, на какую схему падет выбор, водяной теплый пол невозможно сделать без: гребенки для отопления, коллектора, циркулярного насоса, труб, шаровых клапанов, фитингов, распределителя отопления и прочего оборудования.

Однотрубная система отопления

Подключение теплого пола к однотрубной системе отопления («ленинградке») предполагает наличие: теплообменника (напольного котла), труб обратки и подачи, оснащенных запорной арматурой, расширительного бака, расположенного перед котлом, циркулярного насоса и блока безопасности.

Подключение водяного теплого пола к системе отопления

В данном случае подающий трубопровод располагается сразу за циркуляционным насосом, а обратный – перед. Для регулировки температуры в комнате используется запорная арматура, установленная на врезках. Это может быть как вентиль, так и шаровой кран.

Теплообменник на выходе имеет температуру 80 градусов, а к моменту поступления в трубу обратки, снижается до 50 градусов. Это и есть оптимальная температура для напольного отопления. При помощи запорных вентилей, вмонтированных в подающую и обратную трубу, можно полностью отключить систему, не останавливая работу радиаторов. Кроме того, на обратке можно установить байпас, который позволит осуществлять регулировку температуры.

Технологические особенности

Подключение теплого пола к системе отопления требует значительной модернизации, так как происходит изменение количественных и качественных характеристик нагревательного контура.

Подготовительный этап предполагает решение следующих вопросов:

  1. Как подключить коллекторный модуль к существующим трубам?
  2. Как уменьшить температуру воды, которая циркулирует в системе отопления, до оптимального значения (примерно 55 градусов)?
  3. Как достичь оптимального давления (8-9 атм.)?

Также нужно рассчитать параметры монтируемой системы, мощность нагревательных элементов и оптимальное значение магистральной трубы.

Подходящие системы отопления

Если в доме уже имеется теплоноситель, то способы подключения теплого пола к системе отопления будут зависеть от его типа.

Подключение водяного теплого пола к системе отопления

Если речь идет об однотрубной системе, то потребуется дополнительный радиатор.

Двухтрубная уже предполагает наличие труб с горячей жидкостью и труб, необходимых для обратного отвода воды к теплоносителю для очередного нагрева.

Правильное определение порядка соединения водопровода и коллектора дает в результате самый простой и надежный способ подключения теплого пола.

Важно. Нежелательно использовать гравитационный принцип продвижения жидкости, так как он ведет к тому, что вода не может справиться с гидравлическим сопротивлением, образующимся из-за разных диаметров, ввиду чего может полностью блокироваться работа системы.

Об элементах схемы подключения теплого пола

Подключение теплого пола к существующей системе отопления предполагает наличие следующих стандартных элементов:

  1. Труб (желательно полимерных).
  2. Узла смещения теплого пола (его основная задача – поддержание оптимального значения температуры воды – примерно 50 градусов).
  3. Коллекторов, распределяющих жидкость по контурам.
  4. Термостатов – приборов, позволяющих управлять системой.

Подключение водяного теплого пола к системе отопления

Смесительный узел

Смесительный узел подключения теплого пола необходим для решения следующей проблемы: теплоноситель, выходящий из котла, имеет температуру около 90 градусов, а теплый пол требует не более 55 градусов. Его можно подключить как к новой, так и к существующей конструкции.

Главной функцией является снижение температуры теплоносителя посредством подмешивания воды из обратки в подающую трубу.

Подключение водяного теплого пола к системе отопления

Принцип действия и порядок установки смесительного узла

Смесительный узел включает в себя насос и трехходовой клапан. В магазинах также может быть представлен комплект, включающий в себя коллектор и расширительный бак.

Установка смесительного узла предполагает выбор одного из следующих способов:

  1. Крепление к коллектору, причем не важно, с какой стороны.
  2. Расположение смесительного узла в котельной, а коллектора где-нибудь в другом месте, например, в жилой комнате.

Второй способ позволяет избавиться от звука работающего насоса.

Виды терморегуляторов

Установка терморегулятора теплого пола дает возможность пользоваться любым нагревающим прибором, не опасаясь того, что он может перегреться или выйти из строя. Именно поэтому этот агрегат можно встретить не только в данной системе, но и в утюге или чайнике.

Подключение водяного теплого пола к системе отопления

Если речь идет об электрическом теплом поле, то терморегулятор позволит не только выставлять оптимальную температуру, но и значительно сэкономить электрическую энергию.

Жидкий теплоноситель предполагает немного другой порядок регулировки температуры – трехходовой клапан или циркуляционный насос.

Некоторые важные нюансы

Несмотря на тот факт, что водяной теплый пол не обладает явными недостатками, несколько важных нюансов, которые нельзя оставлять без внимания, все-таки есть:

  1. В-первую очередь необходимо убедиться в том, что обустройство бетонной стяжки не вызовет трудностей. Как вариант, можно обратить внимание на алюминиевые панели, правда, их стоимость гораздо выше, да и по сравнению с бетонным полом они быстрее теряют тепло.
  2. Площадь помещения, в котором планируется оборудование теплого водяного пола, должна составлять не менее 20-25 м 2. Если нужно утеплить ванную комнату или санузел, то лучше остановиться на электрическом теплом поле.
  3. Заранее нужно определить напольное покрытие. Идеальным вариантом считается плитка, так как керамогранит обладает самыми высокими показателями теплопроводности.
  4. Основная характерная особенность теплого водяного пола под бетонной стяжкой состоит в медленном прогреве. Подобным видом отопления рекомендуется пользоваться в целях поддержания температуры, но не включать и отключать его постоянно. Так, например, если нужно прогреть длительно пустовавшее помещение, то нужно заранее включить теплый пол, так как для прогрева потребуется определенное время.

В целом водяной теплый пол – самый лучший вариант отопления загородного дома или коттеджа, среди неоспоримых преимуществ которого можно выделить: простой монтаж, длительный срок службы и низкий уровень потребления энергии.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

Подключение водяного теплого пола к системе отопления

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Подключение водяного теплого пола к системе отопления

Почему некоторые дети рождаются с «поцелуем ангела»? Ангелы, как всем нам известно, относятся доброжелательно к людям и их здоровью. Если у вашего ребенка есть так называемый поцелуй ангела, то вам нечег.

Подключение водяного теплого пола к системе отопления

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Подключение водяного теплого пола к системе отопления

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Подключение водяного теплого пола к системе отопления

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

Подключение к системе отопления водяного теплого пола

Многие домовладельцы хотят заменить обычную отопительную систему на водяной теплый пол или совместить его с радиаторами. Особенно он актуален для ванной комнаты и детской. Достоинства при верной схеме установки водяного теплого пола очевидны: равномерное прогревание пространства, экономичность, возможность обогрева больших площадей.

Подключение водяного теплого пола к системе отопления

Такие полы присоединяются к газовому или электрическому котлу и, нагреваясь сами, отдают тепло помещению за счет циркуляции под ними горячей воды. Многоэтажные дома по большей части не приспособлены для их устройства, в отличие от новостроек и частных домов. В любом случае, прежде чем производить подключение к системе отопления водяного теплого пола своими силами, поинтересуйтесь в своей управляющей компании о возможности или недопустимости его установки.

Особенности и виды схем подсоединения

Принципиальное отличие системы заключается в температуре циркулирующей воды, составляющей 33-38 °C, а радиаторах она доходит до 80. Учитывая финишное покрытие и способ распределения тепла нужно соблюдать правила:

  • Любая схема подключения контура теплого пола к централизованной отопительной системе подразумевает его крепеж к боковым выходам коллектора с помощью фитингов.
  • Стяжка под финишное покрытие должна быть тонкой с усилением армированной сеткой, укладываемой поверх труб.
  • Утеплитель под ламинатом существенно снижает теплоотдачу, поэтому его не используют.
  • При установке под керамогранит или керамику стяжка должна иметь высоту в 3-5 см, шаг между трубами – 10-15.
  • После первого включения полный прогрев системы может занять до 2 дней.

Зная особенности и правила водяной теплый пол можно подсоединить своими руками, остается только определиться с вариантом укладки труб:

1. Змейка самый простой вид монтажа для небольших площадей. Вначале труба горячее, чем в конце, но на маленьких участках разброс температур очень низкий.

2. Двойная змейка – тепло распределяется более равномерно, подойдет для большого помещения.

3. Улитка – водоводы укладывают по спирали. Равномерную теплоотдачу обеспечивает прямая и обратная трубы, расположенные параллельно. Подходит для комнаты с повышенным требованием к теплу. Контуры не имеют крутого изгиба, делают меньше поворотов, что позволяет установку более жестких труб с минимальным расстоянием между линиями.

Подключение водяного теплого пола к системе отопления

Как сделать водяное отопление самостоятельно

Оптимальное подключение в двухэтажном доме водяного теплого пола основано на принудительной циркуляции жидкости. Вода и антифриз будут постоянно циркулировать с помощью насоса, а котел можно разогревать дровами, углем, газом, керосином, электричеством.

На деревянных полах водяное отопление выполняется так:

  • Утепляют деревянное перекрытие, если это необходимо.
  • Размещают и выравнивают лаги.
  • С учетом выбранной схемы прокладывают теплоотражающий материал или алюминиевый профиль.
  • Размещают трубопровод по алюминиевым направляющим.
  • Утепляют пространство между лагами и профилем.
  • По инструкции водяной теплый пол подключается к газовому котлу и система тестируется.
  • При хорошем результате конструкцию накрывают черновым полом с последующей финишной отделкой.

Подключение водяного теплого пола к системе отопления

Советы и рекомендации по монтажу

  • При проходе сквозь стену используйте гофрированные трубки (пешель).
  • Минимальная высота финишной стяжки должна составлять 3 см от верха трубы.
  • При устройстве полов от центрального отопления недопустимо использовать теплоноситель напрямую, поскольку можно нарушить гидравлику всего дома.
  • Если теплый пол подключается к котлу совместно с радиатором, то батареи можно присоединить к нему напрямую, а контуры пола завести на коллекторы.
  • Многие узлы и механизмы конструкции рассчитаны на давление в пределах 1-2,5 атмосфер, тогда как в централизованной системе оно может доходить и до 16.
  • В принципе подключить теплый водяной пол без насоса можно самому, используя регулирующий трехходовой клапан. Он предназначен для смешивания 2 разных потоков в общий. С помощью клапана перенаправляются потоки из разных труб, изменяется температура воды за счет смешения горячего и холодного потока, он получается с постоянным показателем.

Если водяной теплый пол подключается к электрическому котлу, то хозяевам не потребуется выделять специальное помещение для котельной и оборудовать дымоход. Он не выделяет вредных веществ и может уместиться в кухонном ящике.

Подключение водяного теплого пола к системе отопления

Подключение водяного теплого пола к системе отопления

Хитрый счетчик, сберегающий электроэнергию. Окупается за 2 месяца!
Это нужно знать каждому, чтобы сэкономить!

Ошибки при укладке теплого водяного пола

  • Недостаточно ровная черновая стяжка.
  • Отсутствует демпферная лента около стен. При изменении температуры бетон может расширяться и сжиматься, что приведет к образованию трещин. Лента должна обязательно крепиться к стене плотно.
  • Не уложена теплоизоляция. При некоторой экономии на материале не будет достигнута нужная температура в помещении. Слишком тонкая она также приводит к потере тепла.
  • Использование металлических труб взамен качественных металлопластиковых. Они подвержены коррозии и могут протекать.
  • Небрежная укладка труб с отступлениями от схемы и не выдерживанием расстояния между ними.
  • Использование керамзита в составе стяжки над полом. Его обычно добавляют для теплоизоизоляции при заливке на первом этаже.
  • Рано включенный обогрев приведет к нарушению целостности пола.

Теплые полы с использованием системы водопроводных труб – отличное альтернативное отопление, особенно для частных домов. Чтобы их установить самостоятельно, необходимо лишь точно следовать инструкции и выполнять все этапы последовательно, особенно при укладке труб.

Как подключить теплый пол к водяной системе отопления

Внимание! Это средство спасло мой брак, благодаря нему я почувствовал себя снова молодым. Нужно было всего лишь. Читать далее.

Владельцы загородных домов не всегда знают, как сделать теплый пол от отопления. Самостоятельно произвести монтаж системы и ее подключение очень просто, если знать несколько нюансов.

Подключение водяного теплого пола к системе отопления

Подключение водного теплого пола к системе отопления

Принципы технологии подключения теплого пола к системе отопления

Установка теплого пола от существующей системы отопления осуществляется на основании следующих принципов:

  • к существующим радиаторам нужно произвести подключение коллекторного узла;
  • температуру теплоносителя необходимо уменьшить как минимум до +55°С;
  • устанавливаемая конструкция должна отличаться нормативным давлением, которое не превышает 8-9 атм.

Подключение водяного теплого пола к системе отопления

Подключение водяного теплого пола к существующей системе автономного водяного отопления

Также в перечень подготовительных работ включается расчет всех рабочих параметров теплого водяного пола, которые зависят от характеристик существующей отопительной системы. Она может быть однотрубной или двухтрубной.

Последний тип характеризуется наличием двух трубопроводов. Один предназначен для подачи горячей жидкости, а другой – для отвода остывшего теплоносителя обратно к котлу для нагрева.

Однотрубная отопительная система отличается наличием одного трубопровода, по которому циркулирует вода. Поэтому теплый пол подключают к ней по принципу еще одного радиатора. Его устанавливают после отопительного прибора, что позволяет без дополнительных приспособлений снизить температуру теплоносителя.

Как подключить теплый пол к системе отопления

Также нужно учитывать – невозможно добиться эффективного функционирования теплого пола при наличии гравитационного принципа перемещения жидкости. При переходе теплоносителя из трубопровода большого диаметра к меньшему, теплоноситель не сможет преодолеть образовавшееся гидравлическое сопротивление.

Материалы для устройства теплого водяного пола

Теплый пол от отопления устанавливается при помощи нескольких важных элементов, к качеству которых предъявляются высокие требования.

Подключение водяного теплого пола к системе отопления

Устройство водяного теплого пола от отопления

Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см. Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.

Подключение водяного теплого пола к системе отопления

Характеристика труб Рехау для теплых полов

Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом. Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.

Подключение водяного теплого пола к системе отопления

Структура трубы SANEXT для теплого пола

Монтаж контура производится по выбранной схеме. Если материал труб — полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.

Монтаж водяных теплых полов VALTEC

Коллектор предназначен для регулировки работы теплого водяного пола. При выборе конкретной модели нужно обращать внимание на наличие необходимого количества выходов для подключения всех элементов системы.

Подключение водяного теплого пола к системе отопления

Строение коллектора теплого пола

Самый дешевый коллектор оснащен только запорными клапанами. В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным.

Более дорогие варианты оснащены дополнительными клапанами. Они позволяют производить регулировку работы теплого пола, когда это необходимо.

Также существуют модели, которые оснащены сервоприводами и предварительными смесителями. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй – позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.

Коллектор монтируется в специальный ящик (материал – оцинкованная сталь), который соответствует его размеру. Его установка производится на определенной высоте, чтобы была возможность подвести к нему все необходимые трубопроводы.

Коллектор теплого пола своими руками

Уважаемые посетители. Сохраните себе ссылку на этот сайт в соц. сетях. Настанет момент когда в доме будет холодно и мы Вам поможем:) Поделитесь!

Подключение водяного теплого пола к системе отопления

Теплоизоляционная подложка

Укладка трубопроводов происходит на подготовленное основание, которое формируют с применением специальных теплоизоляционных подложек. Используют такие варианты:

  • с фольгированным покрытием. Используется такой теплоизоляционный материал как пенофол. Данную подложку можно применять, когда нет необходимости в качественном утеплении перекрытия;

Подключение водяного теплого пола к системе отопления

Укладка фольгированной подложки под теплый пол

Подключение водяного теплого пола к системе отопления

Пенополистирольные плиты для водяного теплого пола

Подключение водяного теплого пола к системе отопления

Разновидности минераловатного утеплителя для теплого пола

Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления

Подключение теплого пола к отопительным приборам происходит несколькими способами, в зависимости от конфигурации существующей системы:

  • однотрубная схема. Подключение подачи контура с циркулирующим теплоносителем происходит после циркуляционного насоса, а обратки – после. Регулировка работы системы осуществляется при помощи установленного коллектора или шарового крана;

Подключение водяного теплого пола к системе отопления

Однотрубная система водяного отопления

Подключение водяного теплого пола к системе отопления

Двухтрубная система водяного отопления

Подключение водяного теплого пола к системе отопления

Схема подключения однотрубной и двухтрубной системы отопления без циркуляционного насоса

Схемы подключения теплого пола в зависимости от конструкционных особенностей

Система из трубопроводов с циркулирующим теплоносителем подключается к существующим отопительным приборам с применением следующих схем:

Подключение водяного теплого пола к системе отопления

Устройство системы водяного теплого пола

  • нерегулированная. Для функционирования конструкции применяется циркуляционный насос небольшой мощности. Учитывая такую особенность, длина контура не должна превышать 70 м. Его диаметр составляет 16 мм, что обеспечивает пропускную способность 5-10 л/мин. Такая схема не отличается эффективностью, поскольку отсутствует возможность контроля ее рабочих параметров;
  • применение балансирующей регулировки. В составе схемы присутствует специальный кран. Он позволяет понизить до необходимого уровня скорость потока жидкости. Таким образом можно регулировать температуру теплого водяного пола;

Подключение водяного теплого пола к системе отопления

Устройство трехходового термостатического смесительного клапана

Преимущества и недостатки теплого пола от существующего отопления

Устройство водяного теплого пола по данной схеме имеет несколько преимуществ:

  • оптимальный и равномерный прогрев всей поверхности пола, который достигается внедрением в конструкцию дополнительных устройств регулировки;

Подключение водяного теплого пола к системе отопления

Схема подключения водного теплого пола к центральной системе через отдельный ввод

Недостатком данной конструктивной схемы считается невозможность ее применения в многоэтажных домах с централизованным отоплением. Также могут возникнуть некоторые трудности во время монтажа всех элементов. Но если учитывать все рекомендации, сделать это не так сложно.

Источник http://fa-sol.ru/remont/otoplenie-pola-kak-sdelat-svoimi-rukami-poshagovaya.html

Источник http://uk-parkovaya.ru/smarthouse/equipment/teplyj-pol-kak-osnovnoe-otoplenie-plusy-i-minusy.html

Источник http://otoplenie.site/otoplenie/tyoplyj-pol/podklyuchenie-vodyanogo-teplogo-pola-k-sisteme-otopleniya.html

Источник

Similar Posts

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
