Арматура

Трубопроводная арматура для для жидкостных систем отопления и водоснабжения подразделяется на запорную, регулирующую, предохранительную.

Запорная арматура- это вид трубопроводной арматуры. Предназначена для перекрытия потока рабочей среды (теплоносителя, воды) в инженерных системах. Классифицируется по конструкции изделия: краны, вентили (клапаны), задвижки, поворотные затворы, по материалам корпусов изделия: латунь, низкоуглеродистая, нержавеющая, легированная стали. Маркировка запорной арматуры обязательно содержит велечины: условный проход в мм, условное давление в МПа.

Регулирующая арматура в отличие от запорной позволяет регулировать параметры рабочей среды: расход, давление, смешивание различных сред в необходимых пропорциях. Также как и запорные устройства, регулирующие подразделяются по материалам корпусов (сталь, нержавейка, латунь). По назначению: на современном рынке представлены регулирующие, смесительные клапаны, регуляторы давления прямого действия, регулирующие шаровые краны и заслонки.

Предохранительная арматура- это устройства для автоматической защиты оборудования и трубопроводов от недопостимого повышения давления рабочей среды путем сброса ее излишков. Самым распространенным устройством является предохранительный клапан.

Инженеры салона «Современные системы отопления» подберут для Вас лучшие решения в области управления инженерными системами. Тел. в Тюмени: +7 3452 56-03-99

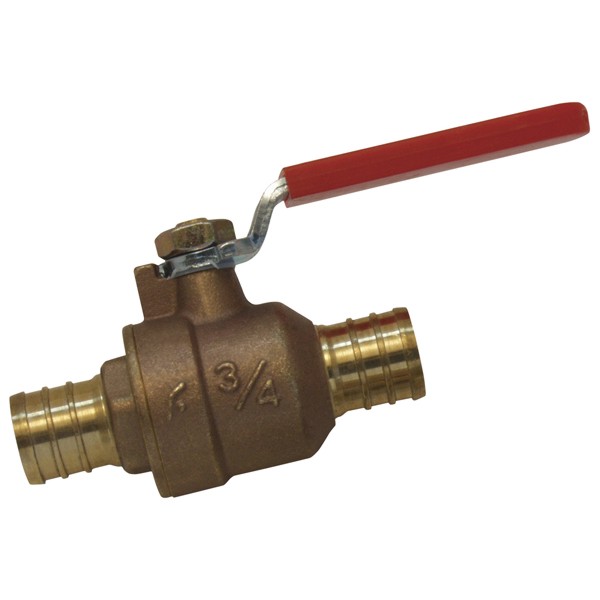

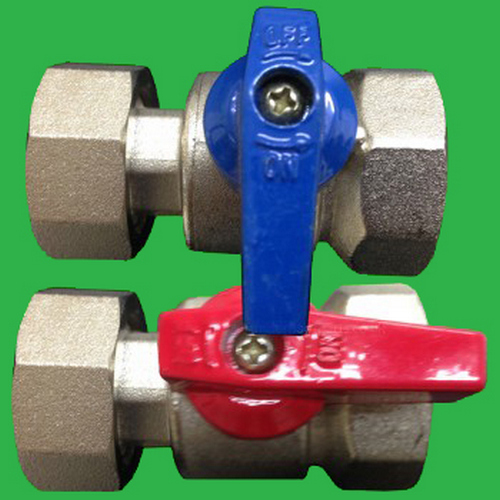

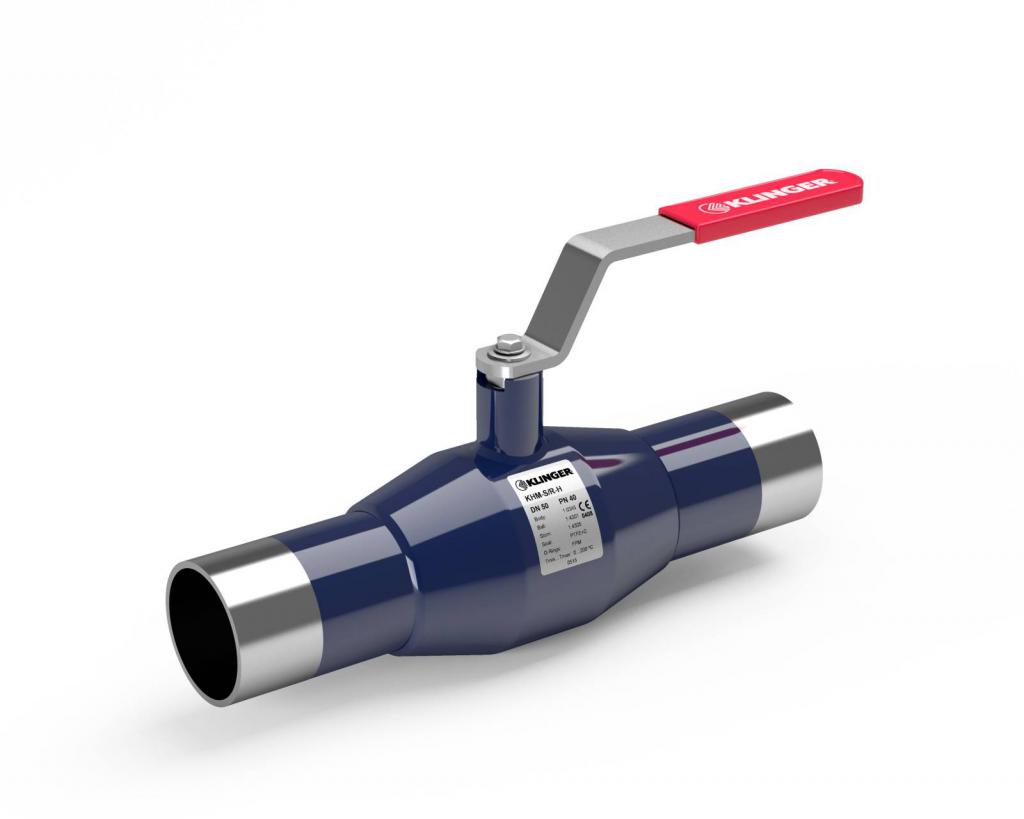

Краны шаровые

Самым распростаненным классом запорых устройств в инженерных системах являются шаровые краны. Запорным элементом у них является шар (сфера) по оси которого выполнено сквозное круглое отверстие для прохода среды. Запирание (открытие) происходит при повороте шара на 90 градусов. Повсеместное их применение в трубопроводах централизованных и и ндивидуальных систем отопления и водоснабжения обусловлено малыми габаритами, простотой и недежностью конструкции, хорошей герметичностью и оптимальной себестоимостью. По типу делятся на полно- и стандартнопроходные. Материалы корпусов таких кранов: латунь, низкоуглеродистая, высоколегированная, нержавеющая стали. По типу присоединения делятся на резьбовые, под приварку, фланцевые. Ручные приводы (рукоятки) типа «бабочка» и «рычаг» комплектуются малые по уловному проходу краны. Моторизованные приводы находят применение в кранах с большими диаметрами.

В индивидуальных системах отопления и водоснабжения применяются латунные шаровые краны с рабочим давлением до 40 бар, с диапазоном температур рабочей среды от -20 до +130 градС.

По типу присоединения эти краны делятся на: внутреняя/внутренняя, внутренняя/наружняя, наружняя/наружняя резьбы, а также краны со сгонами («американками»).

В салоне «Современные системы отопления» Вы можете преобрести оптимальные по соотношению цена-качество шаровые краны производства: BUGATTI, ROMMER, ITAP, LD, HLV.

Также постоянно в наличии шаровая арматура по фиксированным ценам РАСПРОДАЖИ. Тел. +7 3452 56-03-99

Радиаторная арматура

Управление потоком теплоносителя в жидкостных (водяных) системах отопления или простыми словами регулирование расхода в приборах отопления решается примением регулирующей арматуры, а именно вентилей (клапанов) для радиаторов.

Для каждого типа прибора отопления можно подобрать ручной или автоматический клапан регулировки.

Для секционных радиаторов и стальных панельных радиаторов с боковым подключением применяют ручные латунные или полипропиленовые прямые (угловые) вентили, оснащенные быстро-разъемным соединением типа «американка». Регулировка расхода теплоносителя на подаче в радиатор осуществляется вручную: поворотом ручки вентиля. При этом шток устройства «ходит» вверх или вниз, приоткрывая или призакрывая проход теплоносителя через вентиль. Также находят применение термостатические клапаны, которые работают в паре с термостатическими радиаторными элементами (термоголовками). В этом случае термоголовка сама (без участия человека) воздействует на шток клапана за счет изменения температуры в помещении: при остывании воздуха приоткрывает, при нагревании — призакрывает проход. Тем самым мы получаем автоматическую регулировку теплоотдачи каждого прибора отопления за счет изменения расхода теплоносителя.

Стоит отметить, что регулировка протока теплоносителя осуществляется и на выходе из радиатора с помощью запорного клапана, настраиваемого вручную с помощью шестигранного ключа. Таким образом, можно полноценно отбалансировать гидравлику каждого прибора отопления системы.

Стальных панельные радиаторы с нижним подключением уже оснащены встроенными термостатическими клапанами. Остается лишь подобрать термоголовку. Также придется выбрать так называемый узел нижнего подключения, который соединяет радиатор с трубами отопления.

В салоне «Современные системы отопления» представлена радиаторная арматура ITAP, DANFOSS, LUXOR, COMAP. Есть категория товаров по специальным ценам распродажи. Звоните: +7 3452 56-03-99

Предохранительная арматура

Защитить систему отопления или водоснабжения от превышения допустимого давления можно применяя специальную арматуру — предохранительные (сбросные) клапаны и редукторы давлениия. Для автоматического удаления воздуха из системы отопления применяют автоматические воздухоудалители.

Сбросной клапан SVH

Латунные мембранные сбросные клапаны серии SVH фирмы WATTS с фиксированным порогом срабатывания: 1,5, 2,5, 3,0, 4,0 бар предназначены для систем отопления с максимальной температурой теплоносителя +110 градусов C. Оснащены пластмассовым колпачком для ручного сброса, никель-хромированной стальной пружиной.

Серия латунных клапанов SVW разработана для систем водоснабжения с температурой до +110 градусов С. Материал корпуса — латунь CW617N. Фиксированные пороги срабатывания: 4, 5, 6, 8 и 10 бар. Также как и серия клапанов SVH, SVW оснащены пластмассовым колпачком для ручного сброса, никель-хромированной стальной пружиной.

Сбросной клапан SVW

Обе эти серии сбросных клапанов оснащены внутренними трубными резьбами, причем сбросное отверстие на один размер больше присоединительного.

Автоматический воздухоотводчик ITAP 362

Редукторы давления мембранного типа — DRVN фирмы WATTS. Предназначены для регулирования (редуцирования) давления в системах водоснабжения. Диапазон выходного давления — от 1,5 до 6 бар. Температура воды — до +30 градусов С. Типоразмеры DRVN: 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″. Уровень шума менее 20 дБ. Преимущества: выдаваемое давление «после себя» не зависит от скачков сетевого давления.

Редуктор давления DRVN

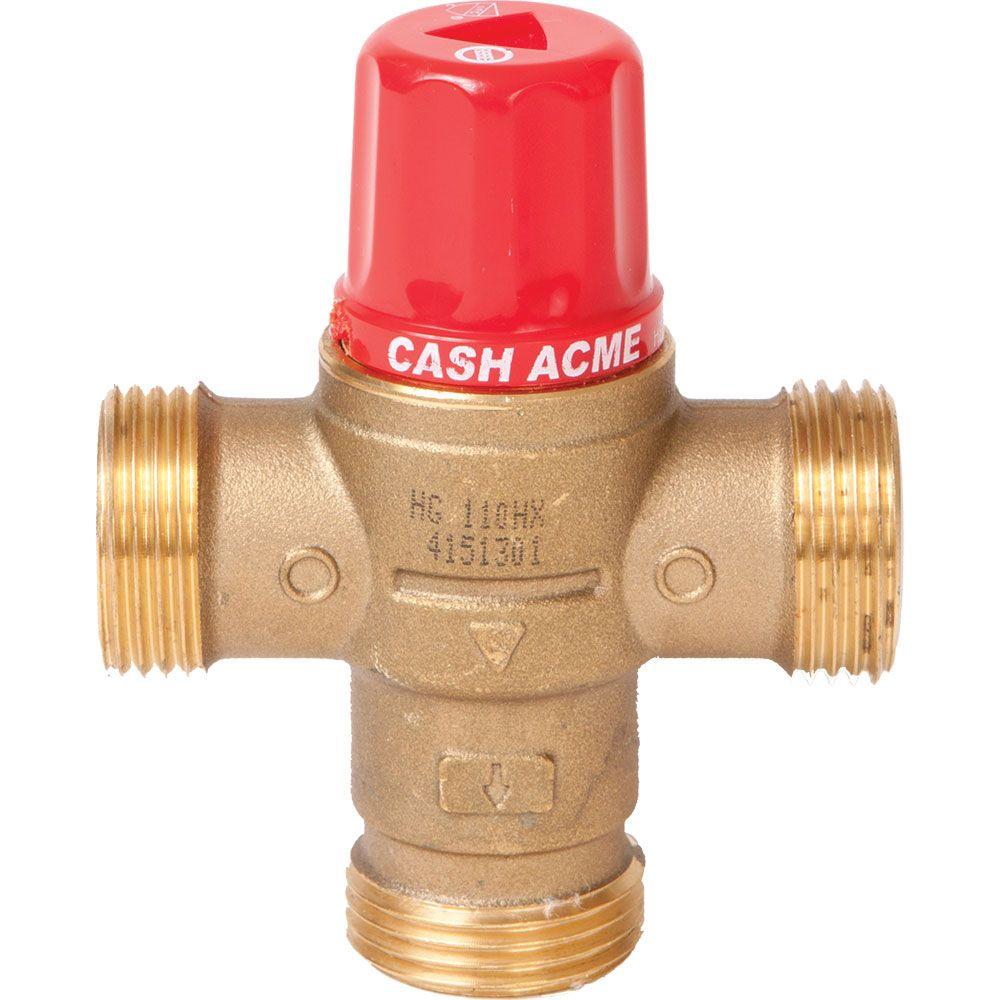

Термостатические смесители

В системах горячего водоснабжения для получения требуемой температуры воды применяются трехходовые термостатические клапаны. Это арматура, позволяющая смешивать исходную горячую воду подачи с «обратной»(остывшей) водой и подавать потребителю с фиксированной температурой. Несколько европейских производителей предлагают компактные эффективные устройства. К примеру серия клапанов VTA322 от шведского завода ESBE, которые специалисты компании «Современные системы отопления» успешно применяют в смесительных узлах.

Материал корпуса- латунь, не подвергающаяся селективной коррозии, диапазон настройки температуры от 20 до 43 градусов С, максимальное давление — 10 бар, типоразмеры: Ду15, Ду20, Ду25, Ду 32 (серия 522).

ВНИМАНИЕ: автоматические смесительные клапаны — это самое действенное средство от ожогов горячей водой. Контактный телефон в Тюмени +7 3452 56-03-99

Запорно-регулирующая арматура для отопления: особенности, виды, параметры и характеристики

Для каждого жилого дома необходима запорно-регулирующая арматура. Она отвечает за определенные функции в отопительном процессе. Основная функция запорной арматуры состоит в перекрытии потока жидкости. Регулирующая нужна для корректировки потока воды. Для установки необходимо правильно выбрать конструкции. В сегодняшней статье мы детально поговорим о данной арматуре.

Какие параметры нужно учитывать при выборе?

При выборе запорно-регулирующей арматуры стоит обратить внимание на вид устройства. Важно знать, какой нужен размер арматуры для конкретного жилого помещения. Стоит учесть все дополнительные нюансы. Запорно-регулирующее устройство арматуры должно отвечать за увеличение и снижение потока циркуляции жидкости в радиаторах отопления. Стоит обратить внимание перед установкой на схему радиаторов в доме.

Какие бывают виды запорной арматуры?

Данная арматура представляет собой специальные устройства. Они помогают перекрывать подачу потока жидкости в системе.

Виды запорно-регулирующей арматуры:

1. Шаровые краны. Являются самыми популярными среди устройств данного типа. Внутри устройства закреплен специальный шар, в котором есть сквозное отверстие. Когда человек поворачивает ручку, то шар начинает вращаться. Краны искомого типа отличаются низкой стоимостью и большим спросом на рынке. Стоит помнить, что данное устройство нельзя будет починить, если оно выйдет из строя. Возможно поставить только новый кран.
2. Штоковые, или клапанные, краны. Когда поворачивается ручка вращения, происходит перекрытие потока жидкости. За счет ручки клапан уходит в специально оборудованное седло. Данные устройства стоят дороже, чем шаровые краны, но отличаются более длительным сроком эксплуатации без поломок. Еще одной отличительной особенностью этих кранов является то, что их можно отремонтировать в случае неисправности. Клапанный вентиль легко чинится своими руками. Данным элементом можно еще регулировать напор потока воды в системе, убавлять и прибавлять. В составе есть прокладка из резины. Чтобы перекрыть отопление, нужно несколько раз повернуть ручку. Штоковый кран дает возможность плавно управлять напором воды в системе.

Некоторые ставят задвижки, которые выполняют функцию штоковых кранов. Они подходят для трубы небольшого диаметра.

Зачем ставить отдельный кран на каждую батарею?

Многие граждане задаются вопросом, зачем ставить запорную, регулирующую и предохранительную арматуру на каждый радиатор в доме. Считается, что при установке отдельных элементов на каждую батарею появляется возможность сократить ремонтные работы в случае протечки оборудования. Чтобы справиться с проблемой, достаточно перекрыть одну батарею и спокойно заниматься ремонтом. Не придется перекрывать всю систему, что позволит не доставлять неудобства всем жильцам на время ремонта.

Что включает в себя арматура?

В состав регулировочной арматуры входят:

1. Кран Маевского, который нужен, чтобы удалять избыточный воздух из работающей системы. В боковой части арматуры устанавливается игольчатый кран. Он нужен для радиаторов отопительной системы.
2. Обратный клапан. Он необходим для того, чтобы вода в системе не могла двигаться в обратном направлении. Данный тип клапана идеально подходит для установки в частном доме или коттедже, где есть отопительный котел. Обратные клапаны нужны для домов, где сложная разводка отопительной системы.
3. Предохранительный клапан представляет собой разновидность арматуры, которая выполняет защитную функцию. Он не допускает деформации системы отопления, когда образуется избыточное давление. У искомого клапана имеется дополнительный манометр. Предохранительный клапан служит для предотвращения резких скачков давления и прорыва трубы.
4. Существуют также смесительные узлы. Их чаще используют для оборудования теплого пола в квартире.
5. Термоголовки нужны для выбора нужного температурного режима в комнате. Можно подобрать режим с комфортной температурой в комнате. Обычно термоголовки используют при наличии в доме нагревательного котла. Вентиль устанавливается непосредственно на батарее. Возможны варианты механические или ручные.

Следует знать, что любой вид регулировочной арматуры может иметь ручную, а также автоматическую систему управления. Иногда устанавливается запорная арматура в качестве регулирующей. Но это встречается редко.

Как подобрать нужный размер?

Перед покупкой важно точно подобрать нужный размер устройства. Стоит определить, какой потребуется диаметр. Он должен точно совпадать с диаметром трубы в системе отопления. Запорно-регулирующая арматура трубопроводов должна соответствовать помещению, в котором будет стоять.

Почему важно знать, из чего изготовлено устройство?

Стоит также учесть, из какого материала изготовлен кран и какая фирма его выпускает. Арматуру для отопительной системы производят из разных материалов. Она может быть изготовлена из латуни, бронзы. Возможны варианты, когда в составе устройства идет нержавеющая сталь или пластик.

Считается, что самые крепкие устройства изготавливаются из бронзы и латуни. Выбор искомых материалов обоснуется тем, что они не могут быть повреждены коррозией или механическим способом.

Если арматура произведена из стали или силумина, то срок эксплуатации не будет долгим. Данные материалы мягкие и легко деформируются в процессе использования арматуры.

Если трубопровод изготовлен из пластика, тогда к нему потребуются пластиковые краны. Не стоит устанавливать данный тип кранов на трубопроводы из других материалов.

Какие производители арматуры зарекомендовали себя на рынке?

В наше время много производителей занимаются изготовлением запорно-регулирующей арматуры. Наиболее популярными производителями являются «Вальтек», «Дэнфос» и «Бугатти». Данные фирмы узнают по их качественной продукции, которая не подводит при эксплуатации и служит без нареканий длительное время.

Способы установки

Различают несколько способов установки:

1. Когда арматура устанавливается с помощью резьбы. К данному виду относятся шаровые краны.
2. Когда устройство закрепляется с помощью фланцев, то его называют фланцевое. Подходят для трубопроводов, установленных на улице.
3. Резьбовая арматура подходит для жилых домов. Она отличается небольшими размерами.

Что потребуется для монтажа?

Чтобы установить запорно-регулирующую арматуру для отопления, потребуются:

1. Разводной ключ нужного диаметра. Возможно заменить его на гаечный ключ такого же диаметра.
2. Материалы для изоляции: ФУМ лента, специальные нитки.
3. Аппарат для нарезки резьбы.
4. Болгарка.
5. Маркер для разметки, рулетка.

Как проводится установка муфтовой арматуры?

Вырезается часть трубопровода, в этом месте будет проводиться монтажная работа с арматурой. После этого проводится зачистка конца каждой трубы. Следующим шагом будет нарезка резьбы. Данный процесс достаточно трудоемкий. По его завершении происходит герметизация резьбы на арматуре специальным уплотнительным материалом, который приобретается заранее в строительном магазине. В итоге кран устанавливается на трубопровод.

Стоит заранее позаботиться о том, чтобы перекрыть воду в отопительной системе перед началом работ.

Установка фланцевой арматуры

Чтобы грамотно провести монтаж фланцевой арматуры, нужно:

1. Точно обрезать и подготовить трубы к установке.
2. Правильно закрепить фланцы на трубах. Часто для лучшей фиксации используют сварку.
3. После установки крана его нужно затянуть фиксирующими болтами к фланцам.

Заключение

Итак, мы рассмотрели, что собой представляет запорная арматура и каких типов она бывает. Как видите, с установкой арматуры сможет справиться даже новичок. Важно следовать инструкциям и не нарушать порядок шагов при установке. Запорно-регулирующая арматура позволяет сделать работу отопительной системы жилого помещения более комфортной для человека.

Запорная арматура элеваторного узла отопления. Элеваторный узел системы отопления дома: назначение и сфера применения

Центральные магистрали подачи тепловой энергии для многоквартирных домов представляют собой сложные комплексы. Они производят передачу тепла по трубопроводам от поставщика к конечному потребителю. Горячий теплоноситель подается с помощью распределительного коллектора и постепенно наполняет радиаторы внутри дома. Для выравнивания температуры применяется специальное устройство — элеваторный узел.

Используйте элеваторный узел для корректировки подачи температуры

Общее описание

Прежде чем разбираться со схемой элеваторного узла отопления, нужно сказать, что по своей конструкции элеватор собой представляет некого рода циркуляционный насос , который находится в отопительной системе вместе с измерителями давления и запорной арматурой.

Тепловые элеваторные узлы в своей работе выполняют ряд функций. Для начала, это электронное устройство распределяет давление в отопительной системе, чтобы вода потребителям доставлялась в батареи отопления с определенным давлением и температурой. Во время циркуляции по трубам от котельной до многоэтажных домов объем теплового носителя в контуре увеличивается почти в два раза. Это может происходить, только если есть запас воды в отдельной герметичной емкости.

Чаще всего из котельной подается тепловой носитель, температурой около 110-160℃. Для бытовых нужд, в плане безопасности эти высокие температурные показатели недопустимы. Максимальный температурный режим теплоносителя в контуре не может быть более 90℃.

Из данного видео узнаем принцип работы элеваторного узла отопления:

Также примечательно, что в СНиП на сегодняшний день указан температурный норматив теплоносителя в диапазоне 65℃. Но для экономии ресурсов активно идет обсуждение относительно снижения этого норматива до 55℃. С учетом мнения экспертов потребитель не ощутит значительного отличия, а в качестве дезинфекции тепловой носитель раз в сутки будет необходимо нагревать до 75℃. Однако эти изменения в СНиП еще не приняты, так как нет точного мнения относительно эффективности и целесообразности этого решения.

Схема элеваторного узла системы отопления дает возможность привести температурный режим теплового носителя до нормативных требований.

Этот прибор позволяет не допустить следующих последствий :

• если разводка сделана из пропиленовых или пластиковых труб, то она не рассчитана на подачу горячего теплового носителя;
• не все трубы отопления рассчитаны на продолжительное действие повышенной температуры под высоким давлением — эти условия приведут к их быстрому выходу из строя;
• очень горячие радиаторы отопления при неаккуратном обращении могут привести к ожогам.

Преимущества элеватора

Многие потребители говорят, что схема элеватора отопления является нерациональной, и гораздо проще подавать пользователям тепловой носитель более низкой температуры. На самом же деле этот подход подразумевает увеличение диаметра центрального отопительного трубопровода для циркуляции более холодного теплоносителя, что подразумевает дополнительные затраты.

То есть, качественная схема узла отопления позволяет использовать с подающим объемом теплоносителя часть остывшей воды из обратки. Невзирая на то, что некоторые источники элеваторов относятся к устаревшим гидравлическим устройствам, по сути, они являются наиболее эффективными в эксплуатации . Существуют и более современные приборы, которые пришли на смену системам элеваторного узла.

Сюда относятся следующие виды устройств :

• смеситель, оборудованный трехходовой мембранной;
• пластинчатый теплообменник.

Принцип работы

Рассматривая схему элеватора отопления нельзя не отметить схожесть готового оборудования с водными насосами. Причем для работы не нужно получение энергии из других систем.

По внешнему виду основная часть устройства напоминает гидравлический тройник, который установлен на обратном контуре отопительной системы. Через обычный тройник тепловой носитель спокойно бы проходил в обратку, минуя батареи. Эта схема теплового узла являлась бы нецелесообразной.

В стандартной схеме отопительного элеватора находятся следующие элементы :

1. Предварительная камера и труба подачи теплового носителя с установленным в конце соплом определенного диаметра. Через него циркулирует вода из обратного контура.
2. На выходе установлен диффузор, который предназначен для подачи теплоносителя пользователям.

Регулирование системы отопления может производиться как в ручную так и с помощью техники

На сегодняшний день можно встретить узлы, в которых размер сопла регулируется электрическим приводом. За счет этого можно автоматически настраивать требуемую температуру циркулирующей воды.

Выбор схемы отопительного узла с электрическим приводом делается с учетом того, чтобы была возможность менять коэффициент смешения теплового носителя в диапазоне 3-6 ед. Это невозможно выполнить в элеваторах, где не меняется сечение сопла. Таким образом, узлы с регулируемым соплом позволяют значительно снизить затраты на отопление, что немаловажно для многоэтажных домов с центральными счетчиками.

Схема теплоузла

Если в системе отопления используется схема теплоузла многоквартирного дома, то ее качественную работу можно организовать лишь при условии, что рабочее давление между обраткой и подающим контуром будет выше расчетного гидравлического сопротивления.

Схема работы элеватора в тепловом узле следующая :

• горячий тепловой носитель подается по центральному трубопроводу в сопло;
• циркулируя по трубам небольшого диаметра, теплоноситель начинает увеличивать скорость;
• причем появляется разряженная зона;
• появившийся вакуум «подсасывает» воду из обратного контура;
• турбулентные водяные потоки через диффузор переходят к выходу.

Основные недостатки

Невзирая на то, что элеваторный узел имеет множество достоинств, у него существует и один значительный недостаток. Просто в схеме элеватора не предусмотрена возможность регулировки температуры выходящего теплового носителя.

Если показатели температуры воды в обратном контуре указывают на то, что она очень горячая, то нужно будет ее снизить. Решить эту задачу можно лишь с помощью уменьшения размера сопла, но это можно не всегда выполнить ввиду особенности конструкции оборудования.

В некоторых случаях отопительный узел оснащают электрическим приводом, благодаря которому можно откорректировать размер сопла. Он передвигает главный элемент конструкции — дроссельную конусную иголку. Эта игла передвигается на определенное расстояние в отверстие внутри сопла. Глубина передвижения дает возможность менять диаметр сопла и этим регулировать температуру теплового носителя.

На валу можно установить как ручной привод в форме рукояти, так и дистанционно управляемый электродвигатель.

Нужно сказать, что установка этого температурного регулятора дает возможность усовершенствовать общую отопительную систему с тепловым узлом без значительных материальных затрат.

Возможные неисправности и ремонт

Невзирая на надежность оборудования, в некоторых случаях элеваторный отопительный узел может давать сбои. Горячий теплоноситель и повышенное давление быстро находят уязвимые участки и провоцируют выход из строя этого устройства. Это неизбежно происходит, если отдельные элементы имеют некачественную сборку, расчет размера сопла произведен неправильно, а также из-за появления засоров.

Шум в отопительном трубопроводе . Элеваторный узел отопления во время своей работы может создавать шум. Если это отмечается, это значит, на выходе сопла во время эксплуатации появились неровности или трещины.

Причина образования этих дефектов заключается в перекосах сопла, которые вызваны подачей горячей воды под высоким давлением. Это может случиться, если чрезмерный напор не дросселируется расходным регулятором.

Неверный температурный режим

Качественную работу отопительного элеватора можно поставить под сомнение, если температура на входном и выходном контуре значительно отличается от температурного графика. Вероятней всего, причиной для этого является завышенный размер сопла.

Неправильный расход теплоносителя

Неисправный дроссель может привести к изменению расхода теплоносителя в отличие от проектного показателя.

Это нарушение можно с легкостью определить за счет изменения температуры в подающей и обратной трубе. Проблему можно решить с помощью ремонта расходного регулятора.

Неисправные части узла

Если схема подключения системы отопления к наружной магистрали независима, то причину некачественной работы элеватора могут вызвать неисправные водонагревательные элементы, циркуляционные насосы, защитная и запорная арматура, различные утечки в оборудовании и трубах, выход из строя регуляторов.

К главным причинам, которые негативно влияют на принцип работы и схему насосного оборудования, относится разрушение эластичных мембран в соединениях валов электрического двигателя и насоса, износ подшипников и выход из строя посадочных участков под них, появление трещин и неровностей на корпусе, протекание сальников. Все вышеперечисленные поломки можно устранить только с помощью ремонта .

Некачественная работа водонагревателей может наблюдаться, если нарушена герметичность трубопровода, произошло слипание или разрушение трубного узла. Решить проблему можно только с помощью замены труб.

Засоры и загрязнения

Засоры являются одной из самых частых причин некачественного теплоснабжения. Их появление обусловлено попаданием грязи в отопительную систему, если грязевые фильтры не справляются со своей задачей. Увеличить проблему могут и наросты коррозий внутри трубопровода.

Уровень загрязнения фильтров можно узнать по данным манометров, которые установлены возле фильтра и за ним. Сильный перепад давления сможет подтвердить или опровергнуть предположение об уровне загрязненности. Для очистки фильтров необходимо вывести грязь через спускные клапаны , которые находятся внизу корпуса.

Любые неисправности работы в системе отопительного оборудования и труб необходимо исправить незамедлительно!

Любые замечания, которые не влияют на работу системы отопления, в непременном порядке должны быть зарегистрированы в специальной документации , ее необходимо включить в план капитальных или текущих работ по ремонту оборудования. Устранение неисправностей необходимо производить в летнее время перед сезоном отопления.

Отопительная система считается ключевой составляющей комфортного обитания человека в квартире или частном доме. При этом в зависимости от категории жилплощади используют тот или иной тип отопления. В частных домовладениях чаще всего используют автономные устройства. В многоквартирных строениях монтируют централизованную теплосеть, в которой в большинстве случаев используется элеваторный узел.

О существовании элеваторного узла в тепловой системе не догадываются даже многие сантехники, занимающиеся обслуживанием многоквартирных домов, не говоря уже об его устройстве и предназначении. Поэтому для ликвидации пробела в познаниях отопительной сферы нужно разбираться в том, что такое элеватор.

Тепловая схема отопления с элеваторным узлом

Под элеваторным узлом отопительной системы подразумевается специальная конструкция, выполняющая функции инжектора или струйного насоса . Основной задачей схемы с таким устройством является повышение давления внутри системы отопления. То есть улучшение циркуляции жидкости по трубам и радиаторам за счёт увеличения объёма теплоносителя.

Повышение давления в схеме теплового узла основано на стандартных физических законах. При этом если в отопительной системе обнаружен элеваторный узел, то такое отопление имеет подключение к центральной магистрали, по которой под давлением подаётся нагретый теплоноситель из общей котельной.

При сильных морозах температурные показатели внутри основной магистрали подачи тепла могут достигать +150° C . Но это невозможно физически, так как при такой температуре вода превращается в пар. Однако превращение жидкости из одного состояния в другое под воздействием высоких температур, возможно в открытых ёмкостях без какого-либо давления. Но в отопительных трубах теплоноситель циркулирует под давлением, нагнетаемым с помощью циркуляционных насосов, что не позволяет ему превращаться в пар.

Наверняка каждому понятно, что температурные показатели свыше 100° C считаются слишком высокими и подавать такую воду в жилое помещение нельзя по ряду определённых причин.

Поэтому перед подачей теплоносителя непосредственно в квартиру его необходимо остудить . Именно для этого и был изобретён элеватор. На сегодняшний день элеваторный узел в схеме тепловой системы является её неотъемлемой частью. Это было обусловлено его высокой устойчивостью функционирования при любых температурных изменениях в тепловой сети.

Конструктивные особенности элеватора

В данное оборудование входят следующие конструктивные элементы: элеватор струйного типа, разжижающая камера и специальное сопло . Но помимо самого элеваторного узла нужно выполнить его обвязку суть, которой заключается в монтаже запорной арматуры, манометра давления и термометра.

На сегодняшний день популярностью пользуются устройства, с электрическим приводом регулировки сопла, благодаря чему появляется возможность автоматического изменения расхода теплоносителя в системе отопления многоквартирных домов.

Принцип работы узла элеватора основан на перемешивании горячего и остывшего теплоносителей. В элеваторной камере перегретая жидкость, протекающая по основной магистрали, смешивается с уже остывшим теплоносителем, который возвращается из радиаторов. Проще говоря, вода из обратного контура смешивается с перегретым теплоносителем . При этом элеватором выполняется сразу несколько функций:

Положительной стороной элеваторного узла системы отопления даже учитывая простоту конструкции, является его высокая эффективность. Также к положительным качествам такого элемента можно зачислить сравнительно невысокую стоимость прибора. Плюс ко всему ему не нужно подключение в сеть переменного тока. Естественно, у элеватора есть и недостатки:

• продуктивная работа элеваторного узла может быть гарантированна только при точном расчёте каждой его составляющей;
• перепад давления между основной и обратной магистралью не должен превышать 2 Бар;
• отсутствие регулировки температурного режима на выходе.

Такое устройство получило широкое распространение, в тепломагистралях многоквартирных строений благодаря своей эффективности работы при резких перепадах тепловых и гидравлических режимов в отопительной системе.

Распространённые поломки элеваторного узла

Основные неисправности элеватора отопительной системы могут быть вызваны выходом из строя самого прибора из-за засорения или увеличения внутреннего диаметра сопла. Также причиной поломки может быть засорение грязевика , поломка запорной арматуры и сбой настройки регулятора.

Определить поломку элеваторного узла системы отопления можно по перепаду температурного режима до и после прибора. При обнаружении сильного перепада можно констатировать поломку элеватора из-за засорения или увеличения сопла в диаметре. Но вне зависимости от поломки диагностика проводится сертифицированными специалистами. При засорении элеваторного узла выполняется его прочистка.

Если увеличился первоначальный диаметр из-за коррозии, то произойдёт полная разбалансировка всей отопительной системы. При этом радиаторы в помещениях на верхнем этаже не будут получать тепловую энергию в полном объёме, а батареи в нижних квартирах будут сильно перегреваться. Для устранения проблемы выполняется замена сопла на новый аналог с необходимым диаметром.

Выявить засорение грязевиков в элеваторном узле отопления можно благодаря изменению показаний датчиков давления, расположенных непосредственно до и после устройства. Для удаления загрязнений в тепловой системе выполняется их сброс с помощью крана, расположенного в нижней части грязевика. Если такие действия не дают положительных результатов, то выполняется демонтаж и механическая чистка прибора.

Альтернативный вариант тепловой схемы

Благодаря новым технологиям, которые нашли своё применение и в схеме отопления многоквартирных зданий появилась возможность замены элеватора более совершенным устройством. Автоматизированная система управления отоплением – полноценная альтернатива стандартному элеваторному узлу. Но стоимость такого устройства намного выше, хотя его использование более экономично.

Основным предназначением автоматизированного узла является управление температурным режимом и расходом теплоносителя внутри отопительной системы в зависимости от температуры за её пределами. Для работы такого узла обязательно наличие источника электроэнергии достаточно большой мощности. Но, несмотря на все инновации в сфере отопительных технологий элеваторный узел по-прежнему пользуется популярностях в коммунальных организациях.

На сегодняшний день популярностью пользуются элеваторы в системе отопления с электрическим приводом регулировки . Помимо этого появляется возможность контроля расхода теплоносителя без вмешательства со стороны человека. Из-за того, что такое оборудование обладает неопровержимыми преимуществами, нет никаких предпосылок, что в ближайшее время коммунальные предприятия будут производить его замену.

Как известно, отопление – это незаменимая система для абсолютно любого жилого помещения. Однако далеко не все хозяева знают, что очень важными составляющими всех систем теплоснабжения являются такие механизмы, как элеваторные узлы системы отопления. Это оборудование играет важную роль в процессе нагрева теплоносителя, поэтому следует более подробно рассмотреть, что такое элеваторный узел отопления, а также некоторые его характеристики и свойства.

Принцип устройства элеваторного отопительного узла

Чтобы оборудовать такой агрегат, необходимо, в первую очередь, иметь следующие элементы:

• система труб, отвечающая за подачу. На этом участке теплоноситель поступает в нужное помещение;
• трубы отвода. Здесь осуществляется вывод уже охлажденной воды, которая возвращается обратно в котельную.

Для нескольких домов принято создавать специальные камеры тепла, в которых не только происходит распределение горячей воды между постройками, но и монтируется особая арматура, отсекающая трубопроводы. Кроме того, такие камеры обычно оснащены специальными дренажными механизмами, призванными опустошать трубы, например, во время выполнения ремонтных работ. Все последующие мероприятия непосредственно зависят от того, какую температуру имеет теплоноситель (прочитайте: » «).

В отечественных отопительных системах существует несколько главных режимов, в которых функционируют котельные:

• подача с параметром в 150° и отдача, равная 70°;
• те же характеристики с показателями 130° и 70° соответственно;
• еще один вариант – 95° и 70°.

То, в каком режиме функционирует котельная, зависит, в первую очередь, от климатических условий в конкретном регионе. Это значит, для менее холодных областей подойдет параметр 130°/70°, в то время как в регионах с более суровым климатом потребуется показатели 150°/70°.

Состоит этот элемент из следующих функциональных частей:

• температурный датчик, отображающий параметры наружного и внутреннего воздуха;
• сервопривод;
• исполнительная система, оборудованная клапаном.

Подобные устройства, как правило, оснащаются специальными приборами, учитывающими тепловую энергию в каждом конкретном помещении. Благодаря этому появляется возможность сэкономить значительную часть финансовых средств. Сравнивая элеватор в системе отопления и подобные усовершенствованные механизмы, стоит сказать, что последние отличаются большей надежностью и более долгим эксплуатационным сроком.

При этом в том случае, если температура носителя тепла не превышает параметр в 95°, то основной работой является правильное распределение тепловой энергии по всей системе. Приборы, служащие для этих целей – краны балансировки и коллекторы.

Функциональные характеристики элеваторного узла отопления

Две основные функции, которые выполняет этот механизм в системе отопления, являются следующими:

• функция смесителя;
• циркуляционная функция.

• отсутствие проблем с установкой ввиду простоты конструкции;
• высокие показатели эффективности;
• отсутствие необходимости подключения к электрической сети.

• необходимость проведения высокоточного расчета и подбора оборудования;
• отсутствие возможности регулирования температуры воды при ее отводе;
• кроме того, схема элеваторного узла отопления предусматривает необходимость соблюдения перепада давления между отдачей и подачей источника тепла (подробнее: » «).

В связи с тем, что современные технологии безостановочно развиваются, отопительные системы постоянно оборудуются новыми механизмами, способными улучшить показатели теплофикации. Стоит отметить, что на сегодняшний день существуют приборы, способные обеспечить достойную конкуренцию стандартным отопительным узлам – это аппараты, оборудованные авторегулированием температуры.

Уменьшение тепловых потерь является основной задачей при планировании централизованного отопления. Для этого, еще на этапе нагрева теплоносителя, создаются особые условия для его транспортировки: повышенное давление, максимальный температурный режим. Но для того чтобы при распределении горячей воды уровень ее нагрева понизился до требуемого устанавливают элеваторный узел отопления: схемы, принципы работы и проверки должны строго соответствовать нормам. Несмотря на то что он является частью центрального отопления, обычный пользователь должен знать принцип его работы.

Назначение элеваторного узла

Еще на первых этапах проектирования центрального отопления инженеры столкнулись с проблемой сохранения тепловой энергии из-за протяженности теплотрасс. Для уменьшения тепловых потерь применяются два основных метода:

• Максимальная теплоизоляция поверхности трубы;
• Установка в зданиях элеваторных узлов.

Рабочий температурный режим в наружных трубах отопления составляет 150 или 130 град. Подавать воду потребителям такую температуру запрещено. Именно поэтому был разработан регулируемый элеваторный узел отопления. Он предназначен для смешивания горячего и холодного потоков теплоносителя с целью оптимизации его температуры. Помимо этого также уменьшается давление до приемлемого уровня.

Для нормальной работы автоматический элеваторный узел отопления устанавливают в заранее подготовленном помещении. Для жилых многоквартирных домов таковым является подвал. Монтаж и дальнейшее обслуживание должны выполнять только специалисты. Любое нарушение режима работы может привести к возникновению аварийных ситуаций. Монтаж в частных домах подобного элемента отопления нецелесообразно. Это связано с тем, что котлы не смогут обеспечить должный температурный режим работы. Поэтому он применяется только для создания разветвленных отопительных систем с большой протяженностью наружных теплопроводов.

Беря за основу принцип работы этого элеваторного узла отопления, можно сделать аналогичную систему и для автономной системы. Но для этого применяют двух или трехходовые клапаны с термостатами.

Схема работы элеваторного узла

На первый взгляд, принцип работы элеваторного узла системы отопления должен представлять собой довольно сложную систему. Однако на практике была разработана удачная конструкция, которая по своим техническим характеристикам схожа с трехходовым смесительным клапаном.

Конструктивно он состоит из следующих элементов:

• Входной патрубок . Через него поступает теплоноситель с высокой температурой под максимальным давлением;
• Обратный патрубок . Необходим для подключения остывшей воды для дальнейшего смешивания с потоком горячей;
• Сопло . Ключевой элемент схемы элеваторных узлов системы отопления. Горячая вода поступает в него под давлением и создает разряжение в приемной камере. В результате этого остывший теплоноситель смешивается с нагретым;
• Выходной патрубок . Подключается к распределительной системе трубопроводов для дальнейшей транспортировки жидкости к потребителям.

Помимо него элеваторный узел системы центрального отопления должен включать в себя дополнительные элементы. К ним относятся грязевики, запорная арматура и датчики. Последние обязательны для установки, так как с их помощью выполняется контроль параметров всей системы.

Разобравшись, что такое элеваторный узел отопления, нужно подробнее узнать о его видах и способах регулировки режимов работы.

После проверки работы элеваторного узла и всей системы отопления нужно обязательно потребовать обновленный паспорт на устройство. В нем указываются изначальные характеристики и фактические после контрольных поверок.

Виды элеваторных узлов отопления

Эта схема отопления элеваторного узла не раскрывает механизм регулировки температурного режима. А это является основным из способов оптимизации расхода тепловой энергии в зависимости от внешних факторов – температуры на улице, степени теплоизоляции дома и так далее. Для этого в сопло устанавливается специальный стержень конусной формы. Зубчатые передачи обеспечивают его соединение с задвижкой. Регулируя положение стержня, изменяется пропускная способность сопла.

В зависимости от установленного оборудования различают два вида регулируемых элеваторных узлов отопления:

• Ручной способ . Вращение задвижки выполняется традиционным методом. При этом ответственный работник должен следить за показаниями манометров и термометров системы;
• Автоматический . На штифт задвижки устанавливается сервопривод, который соединяется с датчиками температуры и давления. В зависимости от установленных показателей выполняются движения стержня.

Типичный чертеж элеваторного узла должен включать в себя не только требуемые элементы, эксплуатационные характеристики системы. А для этого нужно сделать расчет параметров. Подобная работа выполняется только специализированными проектными организациями, так как требует учета всех факторов.

Установка регулируемого элеваторного узла для отопления в сочетании со счетчиком расхода тепловой энергии позволят сэкономить до 30% расхода горячего теплоносителя.

Особенности монтажа и проверка

Стоит сразу отметить, что установка и проверка работы элеваторного узла и системы отопления – это прерогатива представителей обслуживающей компании. Делать это жильцам дома категорически запрещено. Однако знания схемы элеваторных узлов центральной системы отопления рекомендуется.

При проектировании и монтаже учитываются характеристики входящего теплоносителя. Также принимаются во внимание разветвленность сети в доме, количество приборов отопления и температурный режим работы. Любой автоматический элеваторный узел для отопления состоит из двух частей.

• Регулировка интенсивности потока входящий горячей воды, а также замеры ее технических показателей – температуры и напора;
• Непосредственно сам смесительный узел.

Основной характеристикой является коэффициент смешивания. Это отношение объемов горячей и холодной воды. Данный параметр является результатом точных расчетов. Он не может быть константой, так как зависит от внешних факторов. Установка должна выполняться строго по схеме элеваторного узла системы отопления. После этого делается точная настройка. Для уменьшения погрешности рекомендуется максимальная нагрузка. Таким образом температура воды в обратной трубе будет минимальной. Это является необходимым условием для точного регулирования работы автоматической задвижки.

Через определенный промежуток времени необходимы плановые проверки работы элеваторного узла и системы отопления в целом. Точный порядок действий зависит от конкретной схемы. Однако можно составить общий план, в который входят следующие обязательные процедуры:

• Проверка целостности труб, запорной арматуры и приборов, а также соответствие их параметров паспортных данным;
• Юстировка датчиков температуры и давления;
• Определение потерь давления во время прохождения теплоносителя через сопло;
• Вычисление коэффициента смещения. Даже для самой точной схемы отопления элеваторного узла со временем происходит износ оборудования и трубопроводов. Эта поправка обязательно учитывается при настройке.

После выполнения этих работ автоматический элеваторный узел центрального отопления должен опечатываться, чтобы предотвратить постороннее вмешательство.

Нельзя применять самодельные схемы элеваторных узлов для центральных систем отопления. В них зачастую не учитываются важнейшие характеристики, что может не только снизить эффективность работы, но и стать причиной аварийной ситуации.

Требования к помещению

В подавляющем большинстве случаев смесительные узлы монтируются в подвале здания. Для выполнения своих функций необходимо учитывать характеристику помещения – сезонные перепады температуры и влажности.

Существует ряд требований к этим показателям, выполнение которых обязательно. В особенности это касается элеваторных узлов системы центрального отопления с установленными автоматическими сервоприводами:

• Температура в помещении не должна опускаться ниже 0°С;
• Для предотвращения появления конденсата на поверхности труб обустраивается система вытяжной вентиляции;
• Для электрических приборов обязательно монтируется отдельная щитовая. Рекомендуется предусмотреть источник автономного питания на случай аварийного отключения подачи электричества.

Однако по факту редко можно встретить следование этим правилам. В итоге даже для самого эффективного чертежа элеваторного узла его практическое исполнение может существенно отличаться. Именно поэтому появились альтернативные схемы для смешивания потоков теплоносителя.

В некоторых новых многоквартирных домах, подключаемых к центральному отоплению, не предусмотрена схема отопления с элеваторным узлом. Для его монтажа нужно обратиться в управляющую компанию.

Другие варианты тепловых узлов

Отталкиваясь от основного принципа работы элеваторного узла системы отопления, были разработаны альтернативные способы поддержания нужного уровня температуры в трубах для пользователей. Их отличие от традиционной схемы заключается в наличии сложной электронной системы управления.

Первое, на что обратили внимание разработчики этого узла – оптимальный расход горячей воды. Поэтому на входном патрубке обязательно устанавливается счетчик тепловой энергии. Он дает возможность не только увидеть объем поступившего в систему дома теплоносителя, но и может автоматически подсчитывать его стоимость и передавать данные в управляющую компанию.

Установленные насосы позволяют контролировать скорость прохождения теплоносителя по трубам. Это необходимо для уменьшения погрешности при смешивании потоков жидкости в сопле. Для этого на входную и обратную трубы монтируют температурные датчики. Если уровень нагрева воды меньше заданного – насос на обратной прекращает свою работу. Для увеличения объема горячего теплоносителя активируется соответствующее насосное оборудование.

Здравствуйте! Внутренние системы отопления подразумевает под собой группу приборов, осуществляющих работу по снабжению теплом. В них входит оборудование: радиаторы, приборы контроля, приборы учета и регулирования, запорная и регулирующая арматура, фильтры и т.д.

Эти системы подразделяются:

— по типу теплоносителя (воздушный, водяной или паровой);

— по способу разводки (верхняя или нижняя);

— по способу присоединения отопительных приборов (однотрубная или двухтрубная система).

При верхней разводке подача теплоносителя из сети производится сверху вниз. Когда же наоборот снизу вверх, то это является нижней разводкой.

Способы присоединения отопительных приборов

Сейчас самыми распространенными являются водяные однотрубные системы, с нижней вертикальной разводкой. При этом присоединение радиатора осуществляется с помощью подводок, потому как они легки в монтаже и хорошо гарантируют равномерный нагрев. Такая отопительная система требует четких расчетов числа секций у радиаторов, с учетом уровня охлаждения воды и, кроме того, тщательно отрегулированных отопительных приборов, поскольку вода в однотрубных системах проходит их все последовательно.

Наиболее успешной концепцией отопления, по моему мнению, является двухтрубная система отопления. Принцип её работы предусматривает синхронную подачу горячей и сливание уже холодной воды по разным трубам. Помимо этого, данная концепция, облегчает подсчет индивидуального потребления.

Элеваторная схема внутренней системы отопления была широко распространена в свое время в многоквартирных домах благодаря своей способности к сохранению устойчивости даже при изменениях давления и температуры. Элеватор не нуждается в постоянном наблюдении, поскольку контроль давления исполняет выбранный диаметр сопла. Современным жильцам МКД элеваторная схема досталась в «наследство» от советских времен.

Нормой внутридомового отопления является температура воды в 95 градусов, но по магистральным трубопроводам тепловой сети подается вода температурой от 130 до 150 градусов по Цельсию. Подобная разница обоснована существующими температурными графиками отпуска теплоносителя от источника тепла, но не пригодна для поступления во внутренний трубопровод.

Механический элеватор в такой схеме предназначен для нормализации температуры и давления воды перед её поступлением во внутреннюю теплосеть. Но кроме несомненных достоинств у механического элеватора отопления есть и ряд существенных недостатков. И об этом я писал в .

Виды элеваторов отопления

Они имеют целый типовой ряд, каждый подбирается исходя из должного обеспечения реализации определенной нагрузки. Различаются эти приборы в своем типовом ряде размерными шагами и дроссельными соплами, которые просчитываются и настраиваются под каждый конкретный вариант. Об этом я писал в .

Устройство системы отопления

Тепловой узел является способом подсоединения домовой отопительной системы к магистральным сетям. В структуру теплового узла в типичном многоквартирном доме постройки советских лет входят: грязевик, запорная арматура, приборы контроля, сам элеватор и т.д.

Размещают элеваторный узел в отдельном помещении ИТП (индивидуальный тепловой пункт). Непременно должно быть наличие запорной арматуры, чтобы при необходимости отключить внутридомовую систему от магистрального теплового обеспечения.
Во избежание закупорок и засоров в самой системе и приборов внутреннего домового трубопровода, необходима изоляция грязи, поступающей вместе с горячей водой из магистральной теплосети, для этого устанавливают грязевик. Диаметр грязевика обычно от 159 до 200 миллиметров, в нем собирается и оседает вся поступающая грязь (твердые частицы, окалина). Грязевик, в свою очередь, нуждается в своевременной и регулярной очистке.

Под приборами контроля подразумеваются термометры и манометры, измеряющие в элеваторном узле температуру и давление.

Принцип действия элеваторного узла

Элеватор смешения служит прибором для охлаждения перегретой воды, полученной из теплосети, до стандартной температуры, перед подачей ее во внутридомовую отопительную систему. Принцип ее понижения заключается в произведении смешивания воды повышенной температуры из трубопровода подачи и остывшей из трубопровода обратки.

Элеватор состоит из нескольких основных частей. Это всасывающий коллектор (вход с подачи), сопло (дроссель), камера смешения (средняя часть элеватора, где смешиваются два потока и подравнивается давление), приемная камера (подмес с обратки), и диффузор (выход с элеватора непосредственно в сеть с установившимся давлением).

Сопло – это сужающее устройство, находящееся в стальном корпусе элеваторного устройства. Из него горячая вода на высокой скорости и с пониженным давлением, поступает в камеру смешения, где осуществляется смешивание воды из теплосети и обратного трубопровода, путем подсасывания. Другими словами, горячая вода из магистральной теплосети поступает в элеватор, в котором она проходит через сужающее сопло с высокой скоростью и уже пониженным давлением, смешивается с водой из обратного трубопровода, а затем, с уже пониженной температурой, движется во внутридомовой трубопровод. Как непосредственно выглядит сопло механического элеватора можно увидеть на фото ниже.

В современных модификациях элеватора технология управления изменением сечения сопла происходит автоматически с помощью электроники. В такой системе коэффициент смешивания горячей и охлажденной воды меняющийся, что снижает расходы на отопительную систему. Это так называемые погодозависимые или регулируемые элеваторы, и об этом я писал в .

Такое строение элеватора имеет исполнительный механизм для обеспечения его стабильной работоспособности, состоящий из устройства направления и дроссельной иглы, которую приводит в движение зубчатый валик. Действие дроссельной иглы производит регулирование расхода теплоносителя.

Неполадки элеваторных узлов системы отопления

Неполадки могут произойти по разным причинам. Это могут быть поломка арматуры, так и сбой настроек регулирующей арматуры. При засорах непосредственно сопла, его необходимо снять и прочистить. Если засор произошел в грязевике, еще до элеватора, то удаление происходит путем сброса скопившейся грязи с помощью сбросного крана (сбросника), находящегося в нижней его части. В том случае, если при таком способе очистки засорение не поддается удалению, то грязевик необходимо разобрать и произвести детальную очистку.

При изменении непосредственно диаметра сопла в механическом элеваторе в результате деформации, происходит разбалансировка внутренней системы отопления. Подобная проблема требует немедленной замены самого сопла на новое.

Проверка состояния элеваторного узла системы отопления

Такое обследование имеет четкую последовательность:

— проверка целостности труб;

— сверка показаний по приборам контроля (манометрам и термометрам);

— проверка потерь давления (внутреннего сопротивления системы отопления);

— расчет коэффициента смешения.

После выполнения обследования, оборудование опечатывается с зафиксированными настройками, во избежание несанкционированных вмешательств.

Неоспоримым преимуществом элеваторной системы является простота эксплуатации. Поскольку она не нуждается в круглосуточном контролировании, то вполне достаточно проводить плановые осмотры. Хотя, хотел бы добавить, что сам я не являюсь сторонником элеваторной схемы системы отопления, а особенно схемы с механическим элеватором. Она не современна, и досталась «в нагрузку» от прошлых времен. Тогда, лет 30 — 50 назад, монтаж таких схем отопления был вполне обоснован и оправдан. Но много воды утекло с тех пор.

Установка элеваторного узла системы отопления

Место для его установки, во избежание проблем, должно соответствовать определенным параметрам. Необходимо полноценное помещение, в котором будет плюсовая температура, в элеваторных узлах с автоматической (погодозависимой) системой, во избежание перебоев подачи электроэнергии лучше предусмотреть автономный источник электропитания.

Не так давно я написал и выпустил книгу «Устройство ИТП (тепловых пунктов) зданий». В ней на конкретных примерах я рассмотрел различные схемы ИТП, а именно схему ИТП без элеватора, схему теплового пункта с элеватором, и наконец, схему теплоузла с циркуляционным насосом и регулируемым клапаном. Книга основана на моем практическом опыте, я старался писать ее максимально понятно, доступно.

Вот содержание книги:

1. Введение

2. Устройство ИТП, схема без элеватора

3. Устройство ИТП, элеваторная схема

4. Устройство ИТП, схема с циркуляционным насосом и регулируемым клапаном.

Источник http://xn--72-mlcypet.xn--p1acf/komponenty-sistem/armatura/

Источник http://www.syl.ru/article/429188/zaporno-reguliruyuschaya-armatura-dlya-otopleniya-osobennosti-vidyi-parametryi-i-harakteristiki

Источник http://stroy-snab-perm.ru/zapornaya-armatura-elevatornogo-uzla-otopleniya-elevatornyi-uzel.html

Источник
