Как устроена группа безопасности в отопительной системе — описание всех элементов

Содержание

Как устроена группа безопасности в отопительной системе — описание всех элементов

Работа системы отопления должна быть не только эффективной, но и безопасной. Для этого необходимо предусмотреть установку специального оборудования: расширительного бака, манометров, термометров и группы безопасности. Они являются обязательными элементами для закрытых систем с принудительной циркуляцией теплоносителя.

Назначение и принцип работы

Функциональная роль этого комплекса заключается в контроле уровня давления в трубах и автоматической стабилизации при его превышении. О специфике комплектации и особенностях монтажа можно подробно ознакомиться в статье о назначении группы безопасности котла отопления.

Для выбора подходящей модели необходимо знать комплектацию этого узла. В качестве монтажной конструкции используется консоль из нержавеющей стали или латуни. На ней есть один соединительный патрубок и три (или два) для монтажа следующих устройств.

  1. Воздухоотводчик. Предназначен для удаления воздуха, возникающего при закипании теплоносителя.
  2. Предохранительный клапан. Необходим для слива избытка воды из системы. Также может использоваться при ее заполнении теплоносителем.
  3. Манометр. С его помощью можно визуально контролировать показания давления в трубах.

Для установки в систему отопления предпочитают приобретать уже готовые комплекты. Но при желании группу безопасности можно сделать самостоятельно. Что для этого понадобится и как правильно добрать комплектующие?

Самостоятельное изготовление

Следует сразу сказать, что группа безопасности заводского производства практически всегда имеет хорошие показатели качества. К тому же производители рассчитывают ее параметры для конкретных температурных режимов работы отопления и давления в трубах. Значения последнего может составлять от 2,5 до 3 атм.

Корпус

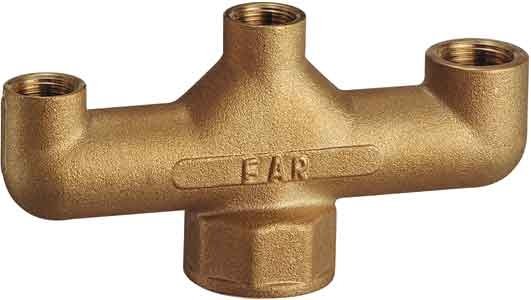

Основой для будущего элемента безопасности является монтажная консоль. Ее форма не влияет на работоспособность системы, а в частности — увеличение гидравлической нагрузки. Поэтому можно выбрать корпус как традиционной трубчатой формы, так и квадратный.

Специалисты не советуют делать ее самостоятельно. На первый взгляд работа не должна занять много времени и усилий – достаточно взять обрезок трубы, установить заглушки на ее торцах и с помощью сварки установить соединительные патрубки. Однако в итоге конструкция может иметь следующие скрытые и явные дефекты.

  • Некачественный сварной шов может стать причиной протечки.
  • Затруднена установка манометра, воздухоотводчика и спускного клапана из-за неправильно рассчитанного диаметра.
  • Соблюдение угла 90° между консолью и установочным патрубком.

Поэтому лучше всего приобрести уже готовый корпус. Средняя стоимость латунной модели составляет от 800 до 1100 руб.

Манометр

Главной характеристикой для манометра является минимальное и максимальное значение давления на шкале. Для автономного отопления в частном доме оптимальным вариантом будет модель с граничным показателем давления 4 атм. Также можно приобрести прибор, совмещающий в себе функции манометра и термометра.

Обычно размер монтажной резьбы составляет ?”. Но лучше всего уточнить этот нюанс перед покупкой корпуса. Цена манометра составляет в среднем 175 руб. Комбинированная модель (манометр + термометр) будет стоить намного дороже – от 8940 руб.

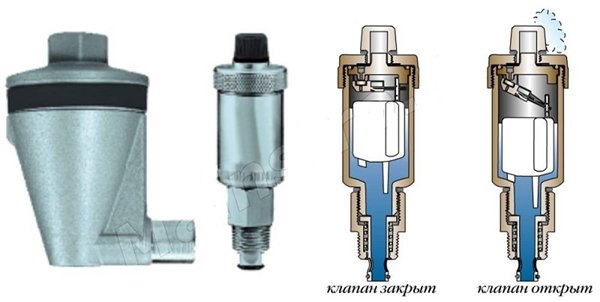

Воздухоотводчик

При выборе воздухоотводчика для группы безопасности нужно обратить внимание на возможность установки максимального значения давления на клапан, при котором он активируется. Для этого на корпусе должен быть предусмотрен регулировочный винт, с помощью которого изменяется степень прижатия пружины на седло клапана.

Помимо этого нужно обратить внимание на следующие характеристики устройства.

  • Пропускная способность. Для автономного отопления будет достаточно 25 л. в минуту при аварийном значении давления.
  • Диаметр корпуса. После установки группы безопасности он не должен упираться в стену.
  • Размер наружной соединительной резьбы – обычно он составляет ?”.

Средняя стоимость воздухоотводчика, рассчитанного на максимальное давление 10 бар составляет 450 руб.

Предохранительный клапан

Этот элемент необходим для сброса теплоносителя при критическом повышении температуры. Его работа в некоторой степени дублирует функцию воздухоотводчика. Разница заключается в том, что он предназначен для удаления воды, а не воздуха.

Под действием напора теплоносителя седло клапана поднимается вверх. При этом избыток жидкости начинает поступать в выпускной патрубок. Это продолжается до тех пор, пока давление в трубах не стабилизируется. Помимо самого устройства нужно предусмотреть способ утилизации воды. Чаще всего устанавливают пластиковую трубку, соединенную с канализационной магистралью.

Цена латунного предохранительного клапана составляет около 550 руб. Можно прийти к выводу, что самостоятельное изготовление группы безопасности – это лишь сборка уже готовых элементов в единый узел отопления. При этом суммарная стоимость конструкции составит 2000 руб.

Затраты на приобретение готовой могут составить около 2300 руб. Разница небольшая, но все-таки есть. Поэтому при желании немного сэкономить, можно сделать группу безопасности отопления своими руками.

Что такое группа безопасности в системе отопления?

Что такое группа безопасности в системе отопления?

Пользователи индивидуальных систем отопления обязаны самостоятельно следить за тем, чтобы отопительное оборудование функционировало максимально безопасно. С этой целью должна быть установлена группа безопасности в системе отопления, т. к. она предотвратит чрезмерное давление и минимизирует риск завоздушивания, благодаря чему все приборы будут полностью работоспособными. Такая группа представляет собой комплекс приборов, которые обеспечивают безаварийное функционирование сети и контроль давления рабочей жидкости.

Подробнее о том, что собой являет группа безопасности, из каких элементов она состоит и как устанавливается, и пойдет речь в сегодняшней статье.

Популярные производителя, цены

Для удобства пользователей информация о производителях приведена в виде небольшой таблицы.

Таблица 1. Изготовитель групп безопасности для отопления

Наименование Доступные модели Описание Среднерыночная стоимость, в рублях
АРС Производятся в двух модификациях – Professional (имею круглую форму) Standart (может быть двух типов – квадратным и латунным). Все модели предназначаются для защиты отопительной системы закрытого типа, а еще для установки расширительного бака. От 1308 до 1422
Fado Выпускается всего в одной модификации, а именно – Fado-1. Латунная группа безопасности в системе отопления, которая может быть использована с теплогенератором, баком или системой «теплого пола». Весит 550 граммов. 2330
Изготавливается в двух модификациях – для защиты отопительного котла и для защиты расширительного бака. Подключение нижнего типа, показатель номинального давления составляет 10 атмосфер. Температура рабочей жидкости не должна превышать 110 градусов. Еще одна особенность моделей – это внутренняя резьба. От 2965 до 3320 (в зависимости от модификации)
Watts Эти группы выпускаются в пяти модификациях, но все они предназначаются для защиты отопительного котла. На рынке присутствуют такие модели блоков Watts:— KSG-30;— KSG-30 N;— KSG-30/20М-ІСО;— KSG-30/25М-ІСО

Все эти модификации выполнены на стальной консоли (исключением является разве что KSG-30 N, у которой все элементы находятся внутри латунного корпуса). Устанавливаются над теплогенератором, в вертикальном положении.

От 2625 до 5650

Как видим, выбор достаточно велик, но за качество – собственно, как и везде – придется заплатить больше.

Конструктивные элементы прибора

Любая группа безопасности – это металлический корпус, в котором заключены такие устройства:

  1. предохраняющий клапан;
  2. манометр;
  3. воздухоотводчик.

Разберемся со структурой и предназначением каждого из элементов.

Элемент №1. Предохраняющий клапан

Такой клапан предназначается для защиты отопительной системы от чрезмерно высокого давления. Есть определенный показатель давления, на который этот прибор рассчитан, и как только он (показатель) будет превышен, происходит срабатывание и все лишнее сбрасывается. В принципе, в отоплении давление компенсируется с помощью расширительного бака: когда жидкость нагревается, ее излишки попадают в бак, благодаря чему давление в сети остается постоянным, а сама система из-за этого не страдает. Что характерно, общие объемы рабочей жидкости остаются одинаковыми.

Но в некоторых случаях бак не срабатывает. И именно для такого рода случаев требуется предохраняющий клапан, который будет сбрасывать лишнюю жидкость из сети. Во избежание вытекания воды на пол к резьбе необходимо подключать шланг, который выводится в канализацию. А из этого можно сделать еще один вывод: в котельной в обязательном порядке должна быть канализация.

В верхней части клапана имеется рукоятка (зачастую красного цвета), посредством которой проверяется работоспособность прибора. Для этого нужно всего лишь провернуть рукоятку в ту сторону, куда указывает стрелочка, после чего должна потечь вода; если она перестает течь после того, как рукоятка уже отпущена, значит, клапан работает нормально. Если течение воды продолжается, то нужно еще несколько раз открыть/закрыть клапан – обычно после этого все приходит в норму.

В случае если вода никак не желает держаться в клапане, его следует заменить, причем как можно быстрее. Еще жидкость может вытекать, если клапан недостаточно плотно «сидит» в седле. Стоит отметить, что предохранители производятся с расчетом на различные показатели давления, а при выборе того или иного варианта следует основываться на том давлении, на какое рассчитан ваш теплогенератор. Для частного дома, к примеру, потребуется клапан на 3 атмосферы.

Но как быть, если группа безопасности в системе отопления с требуемым предохранителем отсутствует в продаже? В таких случаях лучше приобрести все устройства по отдельности, а группу собрать уже дома своими руками (детальнее об этом несколько позже).

Элемент №2. Манометр

Основное предназначение манометра – регулировка давления в магистрали. Они, равно как и писанные выше предохранители, могут быть рассчитанными на различные показатели давления в целях максимального комфорта эксплуатации. Чтобы узнать показания того или иного прибора, нужно просто внимательно изучить его корпус (обычно этого вполне достаточно).

Ввиду того, что в частных домах давление составляет преимущественно 2 или 3 атмосферы, то и прибор должен быть рассчитан максимум на 4 атмосферы.

На самом приборе имеются две стрелки – черная (она же рабочая) и красная (необходима для контроля). Вторую стрелку необходимо устанавливать вручную на требуемую отметку (как правило, на 2 атмосферы, для теплогенераторов напольного монтажа большего и не нужно; хотя конкретный показатель указывается в технической документации). И если черная стрелка во время функционирования «зашла» дальше красной, значит, давление чересчур возросло.

Элемент №3. Автоматический воздухоотводчик

Группу безопасности необходимо устанавливать в верхней части как раз из-за воздухоотводчика – дело в том, что он должен располагаться в наивысшей точке, куда и направляются воздушные пузырьки. По сути, это еще одна разновидность крана Маевского, способная функционировать на автомате. Закручивать или откручивать его не нужно, т. к.

воздух отводится в автоматическом режиме. В случае аварийной ситуации этот прибор является поистине незаменимым. Например, температурный регулятор может неожиданно прекратить работу, из-за чего рабочая жидкость в теплогенераторе может закипеть.

И в это время может выделяться воздух, который со стопроцентной гарантией нарушит целостность всей системы.

А при помощи воздухоотводчика, этого элемента группы безопасности в системе отопления, будет осуществляться его – воздуха — отвод.

– Группа безопасности и отопительная система

Принцип действия такой группы

А теперь представим, что по какой-либо причине расширительный бак – чисто гипотетически – вдруг не компенсировал термальное расширение теплоносителя, что так важно в работе всей системы отопления. В таком случае давление в магистрали начнет расти. Тогда и срабатывает предохраняющий клапан: пружина, находящаяся в нем, уже неспособна удерживать рабочую жидкость, она сжимается, из-за чего открывается вентиль и давление, наконец, сбрасывается.

Каким образом все это происходит?

  1. Фаза первая. Излишки воздуха выходят посредством воздухоотводчика.
  2. Фаза вторая. Лишняя рабочая жидкость спускается через специальный отвод в предохраняющем клапане.

Основные разновидности отопительных групп безопасности

Конфигурация блоков безопасности, как уже отмечалось выше, может быть самой разнообразной. Существует, к примеру, вот такой вариант.

Или вот еще один вариант, в котором все элементы заключены в единый корпус.

Еще несколько вариантов.

В продаже имеются и многие другие варианты выполнения группы безопасности, но внешние показатели в данном случае значения не имеют, поскольку принцип действия у всех них один и тот же. Выбирать же ту или иную модель следует, повторимся, по показателю давления, на который рассчитан манометр и предохраняющий клапан.

Теперь, разобравшись с основными типами групп, ознакомимся с популярными производителями и примерной стоимостью такой продукции.

Где установить блок безопасности?

В случае наличия отопительного котла настенного типа можно вообще ни о чем не заботиться, поскольку обо всем уже позаботился изготовитель: группа безопасности уже имеется на тыльной стенке или внутри самого прибора.

Но для котлов напольного типа блоки следует приобретать отдельно и устанавливать собственноручно. В каком именно месте? На трубе подачи, в максимальной близости от теплогенератора (то есть не далее, чем в 100-150 сантиметрах от него). Что же касается манометра, то он должен устанавливаться так, чтобы все его показания были хорошо видны. Также нужно, чтобы было хорошо видно рабочую жидкость, которая вытекает из предохраняющего клапана, о чем также следует знать еще до начала монтажных работ.

Особенности монтажа

Вначале необходимо вкратце поговорить об отсекающих шаровых кранах (позже вы узнаете, для чего именно). При обустройстве системы отопления необходимо позаботиться, чтобы при поломке любого из элементов его можно было с легкостью заменить или, как вариант, отремонтировать, причем без слива теплоносителя со всей системы. Именно с этой целью устанавливаются шаровые краны.

Допустим, протекла батарея. В таком случае нужно всего лишь перекрыть отсекающие краны – до и после батареи, – а затем снять и саму батарею. Система отопления после этого продолжит свое функционирование, а это крайне важно, если на улице достаточно холодно. В отсутствие же таких кранов придется сливать всю рабочую жидкость с магистрали. Это потребует много сил и времени, а, что более важно, система в это время работать не будет.

А теперь у нас – непосредственно группа безопасности в системе отопления. Ниже приведена краткая инструкция, из которой вы узнаете, в какой последовательности следует устанавливать блок.

Шаг 1. Группу безопасности следует ставить на трубу подачи, не далее чем в 100-150 сантиметрах от отопительного котла.

Шаг 2. Не имея требуемых знаний, многие при установке этого прибора ставят между ним и теплогенератором отсекающие краны или же, как вариант, непосредственно на саму группу. Их объяснение выглядит так: если котел выйдет из строя, то его с легкостью можно будет исправить или заменить. Ниже приведены два варианта неправильной установки отсекающих кранов.

В каждом из примеров краны поставлены неправильно, а если теплогенератор выйдет из строя, то его продавец откажет вам в гарантии, так как прибор был установлен не так, как нужно. При подобного рода расположении кранов риск перегрева системы повышается, что может привести к поломке котла.

Шаг 3. При грамотной установке краны должны располагаться за группой безопасности. Это правильно, а в гарантии в таком случае вам никто не откажет.

– Как подключить группу безопасности

Изготовление группы безопасности в домашних условиях

Многие интересуются, можно ли собственноручно сделать такую группу? Можно, но для этого нужно по отдельности приобрести каждый из элементов, после чего соединить их посредством переходников, тройников и так далее. Корпус блока можете сварить из кусков фитингов и труб, выполненных из полипропилена – это будет стоить гораздо дешевле, чем «магазинный» вариант, выполненный из латуни.

При этом не стоит забывать, что полипропиленовая группа безопасности может устанавливаться лишь в те магистрали, где температура рабочей жидкости невысокая (к примеру, в системы «теплого пола»), но ни в коем случае не в батареи! Это объясняется тем, что если жидкость нагреется до 95 градусов, то это приведет к деструкции полипропилена, а последствия этого могут быть самыми непредсказуемыми.

Группа безопасности котла в системе отопления

В обвязке котельных установок используются различные элементы, каждый из которых выполняет отведенную ему функцию. Одни обеспечивают циркуляцию теплоносителя, другие его распределяют или перекрывают, третьи отвечают за фильтрование или компенсацию расширяющегося объема жидкости. Существуют и устройства, предотвращающие возникновение аварий в нештатных ситуациях. В данной статье мы осветим вопрос, какую роль играет группа безопасности котла в системе отопления, из чего она состоит и как правильно устанавливается.

Устройство и назначение группы безопасности

В сущности, этот простой элемент состоит из трех разных приборов, установленных на общем коллекторе. Последний изготавливается из латуни или нержавеющей стали и имеет 3 посадочных места в виде отверстий с резьбой.

Снизу коллектор оснащен резьбовой муфтой для присоединения к системе отопления. Сверху к нему прикручиваются:

  • манометр;
  • автоматический воздухоотводчик;
  • сбрасывающий предохранительный клапан.

Группа безопасности в системе отопления

Что такое группа безопасности в системе отопления?

Приборы контроля за состоянием системы отопления помогут избежать аварий

При установке автономного отопления необходимо позаботиться о безопасной работе системы. Обеспечить такую работу сможет профессиональный монтаж, а также приборы контроля, которые вовремя подадут сигнал о неполадках. Автоматизация контроля за работой системы отопления осуществляется при помощи группы (или блока) безопасности.

Несложно догадаться, что при автоматизированном контроле за состоянием отопительного контура снижается риск выхода из строя дорогостоящих узлов. Особенно актуальна установка группы безопасности для систем отопления закрытого типа. В некоторых моделях котлов она установлена изначально, в другие монтируется опционно, а иногда приобретается и монтируется дополнительно.

Рассмотрим подробнее, что же такое группа безопасности для отопления, из чего она состоит и как правильно монтируется в контур. Важно ведь не только приобрести оборудование, но еще и правильно установить его.

Что такое группа безопасности для отопления?

Блок безопасности – это несколько приборов контроля в общем корпусе

Несколько приборов, объединенных на одном корпусе, называют блоком безопасности. Сам корпус обычно изготавливают из оцинкованной стали. А приборы имеют латунную основу и крепятся с помощью фитингов. Хотя теоретически, при изготовлении и установке группы безопасности для отопления своими руками, крепления могут быть изготовлены из любого подходящего материала. Важно только, чтобы он выдерживал рабочую температуру и давление внутри отопительной системы.

Манометр

Данный прибор предназначен для контроля за давлением внутри отопительного контура. Иногда манометр совмещен с термометром и имеет две шкалы – давления и температурную. Если поставляется в комплекте с котлом, то однозначно совместим с ним.

Если же приобретается дополнительно, для монтажа группы безопасности в систему отопления, то нужно обратить внимание на соответствие его шкалы параметрам котла. Бытовые котлы рассчитаны обычно на рабочее давление в 1,5 – 2 атмосферы. Соответственно не стоит приобретать манометр со шкалой до 50 атм.

Хотя бы просто потому, что деления будут очень мелкими, и вы просто не увидите небольшой перепад давления, который, тем не менее, может оказаться критичным для работы.

Воздухоотводчик

Устанавливается в отопительные системы для сброса скопившегося воздуха и предотвращения образования воздушных пробок. Даже если на каждом из радиаторов есть краны Маевского, целесообразно установить автоматический воздухоотводчик в группу безопасности для котла отопления. Во-первых, это поможет избавиться от завоздушивания контура, если пузырьки воздуха скопились не в радиаторах, а в других точках трубопровода. А во-вторых, в отличие от кранов Маевского, с его помощью отвод воздуха осуществляется без участия человека, автоматически, и сразу из всей системы.

Предохранительный мембранный клапан

Предохранительный клапан поможет сбросить давление при необходимости

Предназначен для сброса излишков теплоносителя, например, в случае его закипания. Особенно актуален при установке группы безопасности в закрытую систему отопления. Выполняет очень важную функцию, так как помогает избежать аварийных разрушений и поломки оборудования.

Ведь в результате превышения предельно допустимого рабочего давления внутри системы может произойти разрыв труб, разгерметизация, а также выход из строя самого важного звена – отопительного котла. Суммы, которые придется затратить на ремонт и восстановление системы, и цена предохранительного клапана несопоставимы.

Поэтому вопрос, устанавливать ли мембранный клапан в группу безопасности для отопления обычно даже не обсуждается. Однозначно – да.

Как правильно установить группу безопасности на отопление?

Для того чтобы отопительная система функционировала без проблем и всегда находилась под защитой приборов автоматического контроля, необходимо выполнить правильную установку группы безопасности для отопления. После того как все необходимые приборы (или блок безопасности в комплекте) куплены, их необходимо врезать в контур.

В настенных котлах отопления, как правило, не требуется что-то дополнительно приобретать и устанавливать, так как блок безопасности входит в комплектацию котла.

Где же ставить группу безопасности в системе отопления? Ответ очень прост – на выходе из котла и чем ближе к нему, тем лучше. Обычно место установки группы безопасности в системе отопления находится на расстояние в 1 (максимум 1,5 м) от котла. При этом показания манометра и состояние остальных приборов должны быть доступны для наблюдения при посещении котельной. То есть обзор не должен быть чем-либо загроможден или перекрыт. Следует также помнить, что в промежутке между корпусом блока и котлом не должно быть никаких кранов, вентилей и др. врезок.

Наличие крана между котлом и группой безопасности – веское основание для отказа в гарантийном ремонте в случае выхода из строя.

Подключая группу безопасности к системе отопления нужно учитывать также следующие моменты:

  • сброс воздуха и жидкости из контура производится под давлением, поэтому на пути не должно быть каких-либо предметов или приборов, которым может быть нанесен вред;
  • жидкость, которая отводится с помощью предохранительного клапана – горячая, поэтому отводная трубка должна быть изготовлена из подходящего материала;
  • если в качестве теплоносителя используется вода, то сброс можно производить в общую канализационную систему;
  • если в состав теплоносителя входит антифриз, то слив производится в специальную емкость. После фильтрации слитый антифриз можно использовать повторно.

В данной статье мы рассмотрели, из чего состоит группа безопасности на отопление и как ее установить в систему. Наглядно увидеть этот процесс вы можете на видео.

Зачем нужна группа безопасности

Чтобы понять это, следует разобрать функции каждого из устройств в составе группы. Манометр позволяет измерить фактическое значение избыточного давления. По изменению значения можно судить о работе отопления, наличие проблем или отклонений. Если обнаружено снижение давления, то возможно пострадала герметичность контура и возникла течь или в расширительном баке упало давление в воздушной камере.

Котел постоянно поддерживает температуру воды на установленном уровне. Для этого используется блок автоматики и термочувствительные датчики, которые следят за состоянием котла и воды в теплообменнике.

Сбои в работе автоматического управления чреваты перегревом теплоносителя вплоть до закипания. Это приведет к резкому скачку давления в системе, и самое слабое звено может попросту не выдержать.

Кроме закипания есть риск образования газовых карманов в трубах, что тоже неконтролируемо поднимает давление и к тому же стопорит движение теплоносителя.

Теплообменник, трубы или радиатор под воздействием давления, превышающего допустимый предел, попросту лопнут, а теплоноситель под напором хлынет в помещение.

Предохранительный клапан является последним рубежом защиты контура отопления от превышения давления. Как только значение превышает допустимый порог, клапан срабатывает и сливает порцию теплоносителя в канализацию. Как только воды в контуре стало меньше, давление падает, что предупреждает существенные поломки.

Воздухоотводчик выводит газ, образовавшийся в объеме теплоносителя. В идеале в трубах, котле и радиаторах должен присутствовать только теплоноситель.

Теплоноситель сам по себе содержит порцию растворенного воздуха, который со временем может группироваться в пузырьки и воздушные карманы за счет перепада температур или эффекта кавитации.

Полимерные трубы, не армированные сплошным слоем алюминиевой фольги, пропускают внутрь труб кислород, который, скапливаясь, образует пузырьки и, кроме прочего, ускоряет коррозию металлов.

Контакт воды с алюминием при повреждении защитной оксидной пленки сопровождается бурной химической реакцией с выделением водорода.

Все указанные проблемы решает автоматический воздухоотводчик. Он работает постоянно и не требует внимания пользователя. По мере накопления в воде пузырьков, они транспортируются с теплоносителем по контуру. Воздухоотводчик устанавливается в самой верхней точке контура и потому под воздействием архимедовой силы пузырьки рано или поздно попадают в камеру воздухоотводчика. Как только наполнение камеры превышает установленный предел, срабатывает заслонка и воздух выпускается вовне.

Выбор

Важно подобрать группу безопасности, в точности соответствующую характеристикам собранной системы отопления. Каждый элемент группы, манометр, предохранительный клапан и воздухоотводчик имеет свои технические и эксплуатационный характеристики, которые должны в точности соответствовать требованиям проекта отопления.

Производители предлагают готовые решения и сборки группы безопасности исходя из самых распространенных вариантов исполнения обогрева дома, под различные котлы и способы разводки.

Перед тем как приступить к выбору, следует внимательно прочесть техническое руководство к своему котлу. Если это настенный газовый или электрический котел, то в нем уже имеется группа безопасности, притом в полной мере согласованная с его параметрами, потому дублировать ее не нужно. В случае с напольными котлами, твердотопливными, печами и каминами с водяным контуром никакого встроенного оборудования и обвязки нет в большинстве случаев. О том, как выбрать отопительный котел, читайте тут.

Все элементы группы безопасности закреплены на единой консоли. Это фактически труба с подготовленными тройками для подсоединения оборудования и два отвода для включения в контур отопления.

При выборе следует уточнить:

  • Диаметр для труб подключения (1’, ¾’, ½’).
  • Вариант подключения (угловое, нижнее, боковое и т.п.), с какой стороны следует подводить трубы к группе безопасности, и как именно ее ориентировать.

В любом случае воздухоотводчик монтируется в верхней точке группы. Так он должен оставаться и в подключенном состоянии. Ниже него располагается манометр и предохранительный клапан. Это сделано для того, чтобы воздух, накапливающийся в воздушной камере, не влиял на показания манометра и работу взрывного клапана.

Материал для изготовления консоли безопасности: никель, нержавеющая сталь, бронза, чугун.

Чугун используется только для высоконапорных и производительных систем отопления с большим сечением труб на разводке. В основном это коллективные промышленные котельные. Для частного дома лучше выбирать из никеля или нержавеющей стали. При этом консоль и оборудование может просто закрываться внешним корпусом из черного чугуна для дополнительной защиты.

Предохранительный клапан

Основной параметр клапана – давление срабатывания. Верхний предел давления в контуре, по достижению которого клапан открывается и сбрасывает часть теплоносителя. Именно по этой характеристике следует выбирать группу безопасности в первую очередь. Настроить давление срабатывания можно лишь в небольших пределах.

Полезно уточнить заранее способ установки группы безопасности и определить, как и в какую сторону клапан сбрасывает воду. Штуцер для сброса должен ориентироваться в сторону от основного оборудования и котла отопления. К нему необходимо подобрать шланг для слива в канализацию.

Производители

В числе популярных производителей: Afriso, APC-therm, Fado, ICMA, SandiPlus, Watts. По странам, это продукция Германии, Италии или Китая. Есть и продукция отечественной сборки, по качеству не уступающая зарубежным аналогам, притом рассчитанных на наши реалии в отношении качества теплоносителя и условий эксплуатации системы отопления.

Как работает группа безопасности в системе отопления?

Группа безопасности для котла отопления: как работает, схема подключения и производители

Как работает группа безопасности в системе отопления?

Проектируя и собирая в своем доме систему отопления, главным критерием должна всегда оставаться безопасность. Какой бы по типу и конструкции ни была система, все равно следует обезопасить себя от любых нештатных ситуаций, ведь при любых поломках пострадает дорогостоящий ремонт, а может здоровье жильцов, чего допускать не стоит. Группа безопасности для котла отопления – это необходимый и обязательный компонент, который уже давно выпускается в готовом собранном виде, стандартизирован и продуман до мелочей. Необходимо лишь определить характеристики узла под конкретную систему отопления и установить ее с учетом всех правил и требований.

Как работает

Группа безопасности представляет собой набор элементов, отвечающих за общую безопасность системы отопления. В ее состав по умолчанию входят:

  • манометр;
  • воздухоотводчик;
  • предохранительный клапан.

Все три элемента закреплены на одной основе – консоли, представляющей собой отрезок трубы с набором необходимых штуцеров, входом и выходом. Опционально могут добавляться отводы для подсоединения расширительного бака, дополнительных датчиков или дублирующих систем, в том числе автоматизации.

Манометр указывает текущее фактическое давление в системе отопления, по которому можно судить об общем ее состоянии и предпринимать действия при недопустимых отклонениях. Повышенное давление всегда говорит о наличии проблемы, притом критической, требующей немедленных действий. Пониженное давление сигнализирует о недостаточном объеме теплоносителя, нарушении герметичности трубопровода, котла или радиаторов.

Воздухоотводчик включен в группу безопасности как предохранительный элемент, позволяющий не только решать проблему с воздушными пробками, способными свести на нет циркуляцию теплоносителя, но и для получения достоверных значений и адекватной работы манометра и защитного клапана.

Предохранительный клапан выполняет автоматический сброс теплоносителя при повышении давления выше допустимого порога. Клапан срабатывает в том случае, если по каким-то причинам расширительный бак не справился с поставленной перед ним задачей, или давление выросло на столько, что физически бака не хватило для устранения дисбаланса. Предохранительный клапан предохраняет систему от разрыва в случае закипания теплоносителя в котле или постепенного увеличения давления вследствие неконтролируемого накопления газов, например из-за химической реакции алюминия, в радиаторах с водой.

Для каждого элемента присущи особые характеристики, необходимые для адекватной работы. Манометр должен обладать диапазоном измерений, соответствующим проектному давлению в системе. Если по расчетам в котле давление должно составлять 3 атмосферы, то манометр должен уметь измерять давление до 4-5 атмосфер. Этого достаточно для диагностики.

Предохранительный клапан должен срабатывать по верхнему порогу допустимого давления для котла. Данное значение указывается в инструкции и техническом паспорте к котельному оборудованию. Соответственно и клапан подбирается строго под него.

Автоматический воздухоотводчик наиболее неприхотлив, достаточно знать, что он способен отвести воздух и в первую очередь именно в точке подключения группы безопасности, чтобы свести на нет любые погрешности в работе клапана и манометра.

Изготавливается консоль для группы из стали или латуни, единым блоком. Часто для сохранности или эстетичного внешнего вида консоль и установленные приборы закрываются в защитный кожух, общий пластиковый или металлический корпус.

Для твердотопливного

В твердотопливном котле риск закипания теплоносителя значительно выше, чем в любом другом. Основной элемент группы безопасности при этом – это предохранительный клапан. Его настройка и характеристики предельно важно подобрать в соответствии с требованием производителя котла. Всегда следует иметь про запас несколько съемных клапанов для быстрой замены, в случае если задействованное оборудование даст сбой.

Манометр можно выбрать самый простой, с нужным диапазоном измерения. Диагностировать по минимальным изменениям давления неисправность в любом случае не получится. Важнее фиксировать лишь значительные колебания. Лучший вариант – это наличие дополнительных указателей стрелок, которые будут отмечать максимальное и минимальное значение, достигнутое за период наблюдений.

Для газового

В настенных газовых котлах практически всегда группа безопасности уже включена в состав оборудования, так что устанавливать дополнительную нет нужды. Однако этот момент важно проверить заранее. Группа при этом монтируется внутри корпуса как можно выше.

Для напольных газовых котлов группу безопасности, скорее всего, придется устанавливать самостоятельно вне корпуса котла. Манометр для газового котла следует подбирать с минимальной погрешностью измерения и расширенной шкалой. Это позволит точнее диагностировать проблему с отоплением в случае нештатной ситуацией. Расшифровку показаний и необходимые действия следует искать в инструкции котла.

Схема подключения

Есть несколько обязательных правил по установке группы безопасности, которые необходимо соблюсти:

  • Устанавливается блок как можно ближе к котлу.
  • По возможности группа безопасности должна располагаться выше котла так, чтобы эффективно работал воздухоотводчик, выводя скапливающиеся в трубах газы.
  • Между котлом и группой безопасности категорически не допускается установка запорной арматуры.

Схема монтажа группы безопасности

Участок трубы от котла к группе должен обладать максимальной пропускной способностью и минимальным сопротивлением. Желательно не использовать большое число колен и поворотов трубы, выбрать максимальный допустимый диаметр трубы и укоротить дистанцию между выводом котла и группой.

Предохранительный клапан, срабатывая, выпускает теплоноситель наружу, чтобы он при этом не разбрызгивался по сторонам и не стекал по стенам. Необходимо к выходному штуцеру подсоединить гибкий шланг из любого теплостойкого материала и вывести его в канализацию. При использовании в качестве теплоносителя антифриза слив в канализацию запрещен, шланг опускается свободным концом в герметичную емкость. Если при этом не допускать свободного доступа воздуха внутрь емкости, то сброшенный объем антифриза после фильтрации можно использовать повторно.

Манометр обязательно располагается циферблатом от стены так, чтобы всегда имелась возможность прочесть показания.

Watts ksg 30

Примерная стоимость: 3500-7500 руб. (в зависимости от модификации).

Группа безопасности производства Германия предназначена для закрытых систем отопления мощностью до 50 кВт. Модификация с подключением на ¾ дюйма применяется в системах до 100кВт. Предохранительный клапан настроен на давление 3 бара. Варианты исполнения включают различные типы консолей. Применяются такие материалы, как:

  • серый чугун;
  • сталь;
  • латунь.

Компоновка так же может отличаться. KSG 30 N представляет собой компактную сборку, в которой близко расположен клапан и воздухоотводчик, а между ними с выносом вперед располагается манометр. Чаще применяется группа с установкой элементов в ряд. Варианты с маркировкой ISO1(2) выполняются с теплоизоляцией пенополистиролом или пенополиуретаном.

valtec vt.460.0.0

Примерная стоимость: 1450 руб.

Группа безопасности в сборе для систем отопления мощностью до 44 кВт. Предохранительный клапан и манометр рассчитан на работу с номинальным давлением до 10 бар. Отличительной чертой сборки является наличие дополнительного патрубка для подсоединения расширительного бака на ¾”. Основное подключение к магистрали выполняется через патрубок с внутренней резьбой 1”.

kss g234

Примерная стоимость: 12000 руб.

Группа безопасности для целого ряда моделей твердотопливных котлов Buderus. Отлично подойдет и для оборудования других производителей. Включает в себя стандартный набор из клапана безопасности, манометра и воздухоотводчика, закрепленного на единой консоли. Следует учитывать, что подключение консоли к магистрали боковое 1”. Клапан рассчитан на давление 2,5 бара. Непосредственно возле входного патрубка имеется резьбовое соединение для подключения расширительного бака.

Группа безопасности для котлов отопления и почему без нее не обойтись

Как работает группа безопасности в системе отопления?

В связи постепенным отказом от централизованного отопления и переходом на автономный вариант обогрева собственного жилья (всеми видами топлива), повысились требования к безопасности, эргономичности (экономии места) и общему повышению эффективности отопительного оборудования. Также повлияло и то, что с каждым днём всё больше людей предпочитают именно закрытый тип отопительной системы вместо открытой. И последней не обойтись без элементов группы безопасности для системы отопления, несмотря на то, что в большинстве котлов уже встроены расширительный бак и другие элементы защиты.

Для исключения необходимости постоянного личного контроля в котельной, применяется специальная группа приборов. Эти механизмы в автоматическом режиме контролируют все основные параметры обогревательной системы, её температуру и давление. Все эти вспомогательные приборы являются основным звеном в обеспечении безопасной работы электрических, газовых, твердотопливных котлов и другого оборудования. Зовется это все группой безопасности.

Почему это нужно?

Не будем сильно углубляться в технические моменты. Достаточно вспомнить школьный курс физики – при нагревании тела расширяются, а при охлаждении – сжимаются. Следовательно, при нагреве теплоноситель увеличится в объёме и если это не компенсировать, то крайне высока вероятность выхода системы из строя со всеми вытекающими последствиями. В качестве профилактики аварий и нужна группа безопасности для системы отопления. Особенно это актуально, когда используются именно твердотопливные котлы, ведь они обладают достаточно большой тепловой инерционностью.

Устройство группы

Любая группа безопасности для отопления состоит из трёх элементов, установленных на одном вводном штуцере (консоли). Смотрим слева направо: манометр (датчик давления); устройство отвода избыточного воздуха, клапан аварийного сброса (предохранительный клапан). На более дорогих моделях ставятся дополнительные элементы – измерители температуры и смесительный узел.

Ниже можно ознакомиться о каждом элементе более подробно.

Воздухоотводчик

Как правило, система отопления работает при больших температурах. Ввиду нагревания жидкости в трубах, происходит выделение различного рода газов. Для предотвращения образования высокого давления в системе, а также для обеспечения лучшей теплопроводности, используется воздухоотвод.

Данный механизм выводит из системы любой газ, образующийся при работе оборудования. Кроме того, жидкость в системе отопления может реагировать с алюминиевыми деталями оборудования, что в свою очередь приводит к активной химической реакции со значительным образованием газообразных веществ.

Также, автоматическое выведение газов и воздуха из системы предотвратит появление воздушных пробок.

Предохранительный клапан системы

Работа отопительной системы всегда связана с риском возникновения высокого давления в системе. При значительной нагрузке, из строя выходит самый слабый элемент системы. Для предотвращения такой ситуации, в группе безопасности котла предусмотрен предохранительный клапан. Данный элемент настроен на определенное давление, при превышении этого порога, происходит его срабатывание. Клапан открывается, и излишняя порция жидкости выходит из системы, тем самым нормализуя давление. Предохранитель является важнейшим элементом защиты оборудования от поломок, вызванных повышенным давлением.

Манометр

Для регулировки давления в отопительной магистрали, а также для визуального отображения этого параметра, применяется манометр. В частных дома, в основном, используется прибор, рассчитанный на давление до 3 атмосфер. Параметры давления этого прибора должны быть на 1 единицу выше, чем сам отопительный котел. Табло манометра состоит из 2 стрелок, одна из них указывает рабочее давление, другая (красного цвета) – критическое. Именно регулировкой красной стрелки и устанавливается предел давления в группе безопасности отопления.

Коллектор

Компоновка группы реализуется на специальной детали, которая выполнена обычно в форме трезубца. Посредине коллектора подсоединяется воздуховод. Это обеспечивает беспрепятственное выведение воздуха и системы. Остальные элементы группы располагаются по бокам.

Правила монтажа и обслуживания

Согласно современным требованиям по безопасности, перед каждым радиатором должна быть запорная арматура на случай выхода его из строя и проведения ремонтных работ без остановки всей системы. Что особенно актуально в холодное время года. Аналогично должна монтироваться и группа безопасности для системы отопления – кран, который перекрывает теплоноситель ОБЯЗАТЕЛЬНО ДОЛЖЕН БЫТЬ ПОСЛЕ системы безопасности.

Часто распространённая ошибка – устанавливать перекрывающий кран между котлом и самой системой безопасности. В этом случае, если нужно будет максимально быстро остановить котёл (особенно твердотопливный, например, при разрыве труб или течи радиатора), то сделать это без последствий будет невозможно. Ведь теплоноситель продолжит ещё какое то время греться, не будет находит выхода. Как следствие – рост давления и либо лопаются трубы в другом месте, либо разрушается котёл. И то, и другое ведёт к значительным убыткам.

После того, как устройство смонтировано согласно инструкции, оно приводится в работу через открытие специального колпачка на автоматическом воздухоотводнике. Обратите особое внимание – его запрещено удалять полностью

Также, в зависимости от качества теплоносителя и степени эксплуатации всей системы, надо периодически (в среднем, раз в месяц) делать осмотр клапана на предмет загрязнений между седлом и тарелкой. Поскольку, если грязь долго не убирать, то это может привести к дальнейшим протечкам – просто поверните устройство по стрелке и оно очиститься самостоятельно.

При монтаже нужно придерживаться некоторых правил, которые позволят обеспечить безопасную работу всей системы отопления. Во-первых, перед группой не должно находиться никаких посторонних предметов, труб, чтобы они не заслоняли обзор манометра. Лучшим местом размещения считается такое, в котором при входе в котельное помещение сразу видно показания измерительного прибора. Во-вторых, устанавливать другие элементы на трубе между группой и теплообменником запрещено.

В идеале, этот патрубок должен быть как можно меньшим по длине и располагаться как можно ближе к котлу. У коллектора на всех выходах присутствует резьба. Собственно, установка группы безопасности котла – это вкручивание всех деталей на крестовину, и установка её на патрубок. Для исключения протечек, на резьбу перед монтажом наносится лента ФУМ, герметизирующая паста или лён.

Соблюдение этих простейших правил при установке, позволит котловому оборудованию работать без утечек и возникновения опасных ситуаций.

Принцип работы группы

При введении в строй отопительной системы, первым делом заливается вода. В это время происходит работа воздуховода в группе безопасности – он выпускает весь воздух из системы, тем самым позволяя жидкости заполнить весь объем. Данный элемент не требует настройки и дальнейшего присутствия человека. При появлении воздуха или газа в системе, он попадает в специальный канал. Внутри воздухоотвода находится поплавок, который при этом опускается вниз и толкает запиратель. Таки образом клапан срабатывает, давая воздуху возможность беспрепятственно покинуть систему.

При запуске котла, в системе происходит возникновение давления. При превышении рабочего показателя в работу группы безопасности котла отопления включается предохранитель. Его задача выпустить некоторый объем теплоносителя, тем самым нормализовав давление во всей системе. Это позволяет обезопасить котловое оборудование от аварий и поломок. При работе отопительной системы, рабочая жидкость давит на затвор. С обратной стороны клапана располагается шток и пружина, которая и удерживает золотник в закрытом положении.

Как только давление достигает определенного значения, происходит сжимание пружины от физического воздействия, тем самым предоставляя теплоносителю покинуть систему. Как только сила пружины перевешивает давление на клапан, предохранитель закрывается. Предохранитель подбирается, исходя из параметра самого слабого звена во всей отопительной системе. Наиболее слабым элементом всей конструкции является теплообменник. Максимальное давление этого элемента, обычно не более 3 бар.

Именно по параметрам теплообменника подбирается и устанавливается предохранительный клапан.

Чтобы убедиться, что система отопления работает в исправном режиме, требуется помощь манометра. Его показания могут уведомить о перегреве системы, либо о её разгерметизации.

Виды групп

Рассмотрим основные характеристики групп безопасности на примере следующих образцов.

Valtec VT 460

Данной группой безопасности оснащают автономные бойлеры, отопительные котлы, а также ГВС. Нашли широкое применение в тепловых установках с мощностью до 45 кВт, рабочим давлением до 10 бар и температурой теплоносителя до 120 градусов Цельсия. В качестве теплоносителя допускается вода, пар, незамерзающая жидкость с максимальным содержанием гликолей до 50 процентов. В состав группы входят латунный никелированный коллектор, воздухоотводчик, манометр и предохранительный клапан. Данный агрегат устанавливается на выходе теплового генератора.

Watts KSG

Группы безопасности таких моделей устанавливается на котлах различных мощностей – до 50, 100 и 200 кВт. Состав оборудования такой же, как в предыдущей модели – предохранитель, манометр, воздуховод и коллектор. Причем коллектор выполнен из стали с гальваническим покрытием. Клапан предохранителя срабатывает при давлении 3 бара, максимальная работа теплоносителя не более 100 градусов.

Uni fit

Группа безопасности Итальянского происхождения применяется в закрытых отопительных системах и бойлерах номинальной мощности до 50 кВт. Компоновка прибора неизменна, и состоит из воздухоотвода, предохранителя, кронштейна и манометра. Рассчитан для работы с температурой теплоносителя до 80 градусов, порог предохранителя 3 бара. Установка прибора должна быть произведена на подающем трубопроводе возле отопительного котла. Работает с водой или незамерзающей жидкостью в системе. Данный прибор изготовлен из высокопрочной стали.

Как сделать группу безопасности своими руками?

Как Вы поняли из фото, группу безопасности для системы отопления достаточно просто сделать своими руками. Для Этого вам достаточно купить манометр, воздухосбросник и предохранительный клапан и связать все при помощи ппр труб, переходников и сгонов.

Либо Вы можете сами сделать корпус из металла, если есть навыки сварки. Так же Вы можете заказать сам корпус в любом цеху и Вам его быстро сварят.

Теперь Вы знаете, что из себя представляет группа безопасности системы для отопления и как ее сделать самому

Какие виды бывают и что из себя представляют посмотрите в этом видео

Как итог, можно сказать, что вариантов исполнения группового оборудования множество. Все они отличаются техническими характеристиками, выдерживаемой мощностью, страной изготовителем и прочее. Установка прибора не сложна, но некоторые нюансы необходимо учесть. Продаются как готовые компоновки, так и все детали по отдельности. При выборе группы безопасности по параметрам, необходимо опираться на самый слабый элемент всей отопительной конструкции. Всё это в конечном итоге позволит отопительному оборудованию работать без поломок с максимальным КПД, а также обезопасит жилое помещение и жильцов от аварийных и опасных происшествий.

Источник http://www.defsmeta.com/text/otoplenie/gruppa-bezopasnosti-dlya-kotla.php

Источник http://stroiintel.ru/chto-takoe-gruppa-bezopasnosti-v-sisteme-otopleniya/

Источник http://sanast.ru/kak-rabotaet-gruppa-bezopasnosti-v-sisteme-otopleniya/

Источник

Similar Posts

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
