Принудительная вентиляция в квартире (автоматическая)

Принудительная вентиляция в квартире

Принудительная вентиляция в квартире помогает создать комфортный и необходимый микроклимат. В помещениях легко дышится, нет сквозняков, а воздух принудительно очищается с нужной кратностью воздухообмена. А главное соблюдается строгий баланс соотношения приточного воздуха к вытяжному.

Когда такая система необходима?

Принудительную вентиляцию в квартире, купить и установить рекомендуется, когда возможности естественной вентиляции ограничены или она неэффективна.

И как правило, необходима она в квартире с пластиковыми окнами. Такие герметичные конструкции практически не пропускают воздух. И, если не проветривать помещение регулярно, в нем быстро скапливается углекислый газ, что неблагоприятно отражается на самочувствии человека. Проветривание не всегда получается делать так часто, как хотелось бы. В холодное время года оно провоцирует сквозняки и способно привести к простуде.

В результате вытяжка создает отрицательный дисбаланс воздуха. Свежему приточному воздуху попросту неоткуда взяться, и он затягивается из подъезда, и других помещений, с пространства между стенами.

Если допущены ошибки в проекте здания или вентканалов, подъезд в морозы промерзает, как и вентиляционные трубы. Вытяжная вентиляция многоквартирного дома перестает работать, поскольку воздушная смесь в ней не нагревается и не способна подниматься вверх, как нужно. Воздухообмен практически прекращается. Нередко естественному воздухообмену препятствуют засоры в воздуховодах, которые порой не прочищают десятками лет. Именно поэтому принудительная механическая вентиляция всегда актуальная вещь.

Принудительная вентиляция в квартире

Как работает система принудительной вентиляции в квартире

Принудительная вентиляция не зависит от внешних факторов, разве что лишь от поступления электричества к вентиляторам. На ее работу не влияют погода за окнами, воздухопроницаемость стен, состояние вытяжек и другие моменты. Работает принудительная вентиляция за счет электродвигателей внутри вентиляторов, вентиляторы могут быть приточные и вытяжные. За счет механической системы вентиляции квартиры можно подавать и забирать различное количество воздуха с определенной аэродинамикой скоростью воздушного потока. Количество устанавливается нормами и требованиями прописанными в СНиП.

В соответствии с функциональными возможностями принудительная вентиляция в квартире подразделяется на следующие виды:

По охвату площади, где создается воздухообмен, системы делятся на канальные и настенные (бризеры и проветриватели).

Механическая (искусственная) вентиляция

Канальная принудительная вентиляция в квартире

Это сложная схема искусственной вентиляции, вентустановка для квартиры состоит из приточной вентустановки (громоздкого корпуса с вентилятором внутри), воздуховодов, фильтров, обратного клапана и других элементов. Воздуховоды протягиваются по всем помещениям, и распространяются при помощи вентиляционных решеток.

Для их прокладки требуется много пространства: они монтируются под потолком – под натяжными или навесными потолочными конструкциями. Это требует значительных усилий и средств. Кроме того, такие системы создаются на этапе ремонта, либо после их установки приходится снова ремонтировать помещение.

Важный плюс — канальная вентустановка почти не шумит и обеспечивает эффективный воздухообмен на всей площади. Существенный минус – стоит такая система не дешево. Поэтому принудительная вентиляция в квартире, цена которой для трехкомнатных апартаментов вместе с монтажом обходится от 100 тысяч рублей, обычно устанавливается для большей эффективности воздухообмена .

Цена настенной механической вентиляции квартиры

Компактные варианты механической вентиляции – бризеры и проветриватели, таких затрат не требуют и устанавливаются, когда ремонт уже завершен. Цена бризера – в среднем 25-35 тысяч рублей. Проветривателя – около 15 тысяч. Цена на монтаж проветривателя и установка бризера, а так же монтаж рекуператора начинается от 4 000р.

Они способны подавать каждый час до 120-150 кубических метров каждый час. Этого хватает для проветривания одной комнаты площадью до 40 кв.м.. На одно помещение требуется одно компактное устройство. В расчете на три комнаты это обойдется дешевле, чем центральная вентсистема. Но чтобы такая «приточка для квартиры» работала нормально, важно ее вовремя обслуживать и чистить.

Это два самых эффективных способа принудительной вентиляции в квартире. Особенно первый вариант.

Механическая вентиляция в квартире

Дополнительные возможности принудительной вентиляции

В стоимость принудительной вентиляции в квартире входит цена фильтров и подогревателей, которые обычно входят в состав таких систем и устройств.

Фильтры помогают очищать входящую воздушную смесь от пыли, грязи, пыльцы растений, вредных газов и запахов. Наиболее эффективны системы трехступенчатой фильтрации, состоящие из фильтров грубой, тонкой очистки и угольного. Они задерживают максимум примесей – воздух в помещение подается очищенным.

Подогрев в принудительной вентиляции повышают температуру входящей воздушной смеси, что позволяет не допускать охлаждения комнаты и не создавать сквозняков.

В большинстве современных моделей используются контроллеры, которые следят за работой оборудования и меняют его параметры в зависимости от изменений температуры на улице и в помещении. Использование такой

автоматической вентиляции в квартире дает возможность управлять воздухообменом, даже когда никого нет дома. Многие системы способны подключаться через Wi-Fi и управляться со смартфона.

Как организовать принудительную вентиляцию в квартире

Такая работа включает несколько этапов.

  • Проводятся измерения: учитываются объемы помещений, уровень функционирования естественной вентиляции и другие факторы. Это влияет на необходимый объем воздухообмена, расположение и мощность вентиляционного оборудования.
  • На основе полученных данных выполняется анализ, готовится проект, где обозначаются места установки приборов.
  • После расчета вентиляции в квартире, подбирается и монтируется оборудование.

Чтобы механическая вентиляция квартиры функционировала эффективно, самое главное – верно провести расчеты. Это требует наличия специальных знаний норм и требований, в так же опыта.

Инженеры компании ООО «АЕРОМАГ» располагают и тем, и другим. Наши специалисты готовы бесплатно выехать на место, сделать замеры и расчеты и проконсультировать по всем вопросам. Подавайте заявку на сайте или по телефону.

Принудительная вентиляция в квартире — как сделать правильно

В современном мире, во времена высоких офисных зданий и, остекленных до напольного покрытия, торговых центров, люди перестали замечать технологические устройства и инженерные сети, обеспечивающие жизнедеятельность финансовых монстров. Все скрыто за лоском витрин. Лишь единицы способны остановиться в суете каждодневной гонки за престижем и новизной, взглянуть вверх, разглядеть там вентиляционные решетки и каналы воздуховодов, устремившиеся на крышу здания и дальше – к небу.

Вот и закончилось лирическое вступление. Дальше пойдут точные цифры и сухие термины правил, норм и требований, регулирующих и принятых нормализовать показатели работы принудительной вентиляции в квартире.

Принудительная вентиляция помещений

Принудительная вентиляция помещений – требования современных нормативных документов, предъявляемые к вновь строящимся торговым центрам и офисам. Строения, где скапливается большое количество народа, требуют усиленного притока и оттока воздуха. Также, в жилых квартирных новостройках сразу предусматривается принудительная приточная система воздухообмена.

С новым строительством все предельно понятно. А как дело обстоит с жилыми домами ранних годов постройки? Раньше люди не знали таких понятий, как кондиционеры, проветриватели, бризеры и т.д. В домах прошлого века принцип работы вытяжной системы всего дома основывался на естественном создании разницы давления и перемещения воздушных масс.

Конструкции домов и инженерные сети вытяжек предусматривали нормальный воздухообмен квартир с уличной средой. Но с течением времени технологии производства и строительные материалы развивались. Это привело к новой продукции на строительном рынке. Старые многоквартирные дома начали массово оборудовать пластиковыми окнами.

естественная и принудительная вентиляция конструкция монтаж вентиляции.jpg Естественная вентиляция

Как правильно установить вытяжку на кухне

На кухнях во многих домах и квартирах можно встретить вытяжку, установленную над варочной плитой. Её цель – не дать распространяться вредным химическим веществам и пару, вырабатывающимся в процессе приготовления пищи, по кухне и другим комнатам. Все вредные вещества, вместе с загрязненным воздухом захватываются вытяжкой и удаляются через вентиляционную шахту наружу.

Однако, не многие знают, что при установке вытяжки следует соблюдать правила.

Так, зонт вытяжки должен располагаться на определенной высоте над уровнем плиты. Для газовых варочных плит это расстояние составляет не менее 55 см, а для электроплит – не меньше 35 см.

высота до вытяжки

При установке автономной вытяжки, не присоединяемой к вентканалам, следует помнить, что встроенный фильтр способен обеспечить задержание только аэрозольных загрязнений. Защитить же от утечки газа из баллона или газовой магистрали, либо обезвредить угарный газ, фильтр вытяжки не сможет.

Поэтому, правильная установка кухонной вытяжки всегда производится с подключением устройства к вентиляционной шахте. Иначе она не сможет удалять вредные химические компоненты, образующиеся при приготовлении пищи на плите.

Система принудительной вентиляции

С одной стороны это привело к значительному повышению уровня шумоподавления, а с другой – резко снизило приток свежего воздуха с улицы, а следствие, и отток загрязненного воздуха из помещения. Естественная вытяжка не была рассчитана на герметичные окна, что создало необходимость в дополнительной, принудительной вентиляции комнат квартир.

Но не только пластиковые окна снижают циркуляцию воздуха. Хоть дома раньше строили на совесть, не стоит исключать человеческий фактор.

Помимо окон, на затруднительную циркуляцию кислорода влияет ряд факторов:

  1. Расчет расположения дома относительно сторон света (роза ветров).
  2. Возможность промерзания вытяжных каналов в зимний период времени (при промерзании отток загрязненного воздуха затрудняется и может отсутствовать совсем).
  3. Несоблюдение при стройке дома правильных геометрических углов каналов вытяжки.
  4. Загрязнение каналов отвода воздуха.

Также, к современным факторам можно отнести появление вытяжных вентиляторов. Полезное приспособление, и незаменимое в ванных комнатах и уборных. Но оно способно, при должной мощности, задувать отработанный воздух в соседние квартиры (верхние или нижние). Ряд этих факторов требует установки принудительной вентиляции в квартире.

принудительная вентиляция в гараже принудительная вентиляция в квартире Механическая вентиляция в квартире принудительная вентиляция в частном доме как организовать принудительную вентиляцию Подающие свежий воздух клапаны могут являться частью оконных конструкций Принудительная вентиляция в квартире

Назначение кухонной вентиляции

В процессе приготовления пищи в воздух выделяется целый букет опасных химических веществ.

Среди них присутствуют:

  • Монооксид углерода (СО), более известный как угарный газ. Крайне ядовитое вещество, даже в небольшой концентрации приводящее к тяжелым отравлениям всего организма. А при концентрации СО в крови человека, достигающей 5 мл на литр, наступает практически мгновенная смерть. Главная опасность угарного газа состоит в том, что он не имеет ни цвета, ни запаха. Поэтому обнаружить его опасную концентрацию можно лишь по резко ухудшившемуся самочувствию – сильной головной боли, сопровождаемой рвотой. Выделяется СО при любом горении, в том числе и при жарке продуктов на огне кухонной плиты.

Внимание! Кухонные вытяжки-зонты, оснащенные сменными фильтрами, не способны защитить от угарного газа. Для его нейтрализации подойдёт только вентсистема, удаляющая загрязненный воздух наружу.

  • Природный газ (пропан, бутан, метан) – еще один опаснейший химический компонент, присутствующий на кухне. Обычно он используется в качестве энергоносителя для газовых варочных плит. Но в большой концентрации он способен вызывать не только отравление человека, но и стать причиной возгорания и взрыва. Ежегодно в мире сотни человек становятся жертвами утечки газа, чего можно было легко избежать при эффективно действующей вентиляционной системе.
  • Канцерогены – летучие вещества, выделяющиеся в воздух при обжарке продуктов, сгорании жиров на сковороде. Это тот самый чад, что стоит на кухне при готовке пищи, а затем оседает на стенах и потолках помещения жирным налётом. Канцерогенные вещества, хотя не могут привести к немедленной смерти человека, как СО или пропан, но способны накапливаться в человеческом организме. Попадая в печень, почки, легкие, эти вещества в итоге становятся причиной возникновения тяжелейших патологий, в том числе онкологических заболеваний.
  • Водяной пар – выделяется при варке супов, кипячении чайника. Сам по себе он абсолютно безвреден для человека. Но в больших концентрациях он конденсируется на стенах и потолках внутренних помещений, вызывая появления грибка и плесени. Грибок существенно сокращает срок службы отделочных материалов, а также может поражать и несущие элементы конструкции здания. Микроскопические споры, выделяемые плесенью в воздух, вызывают тяжелые аллергические заболевания – дерматиты, астму, хронический бронхит.

Рекомендуем ознакомиться: Вентиляция коровника

Следовательно, необходимо обязательно оборудовать каждую кухню вентсистемой, в полном соответствии с требованиями и стандартами СНиП и ГОСТ. Это позволит не только соблюсти гигиену на кухне, но и сохранить здоровье, а то и жизнь, обитателей квартиры.

Принудительная вентиляция в квартире

Существует много мнений по поводу установки, так называемой общеобменной приточной или приточно-вытяжной системы вентиляции. Не будем судить, и проводить оценку таких мнений, да и статья эта про вентиляцию.

Стоит только понимать, чтобы установить общеобменную приточно-вытяжную вентиляцию в квартире, потребуется не одна сотня тысяч рублей, дополнительная комната (или часть комнаты) переоборудованная под техническое помещение. Есть более компактные общеобменные системы, но они также не оправдывают себя. Для квартиры применяются местные воздухообменные системы притока и оттока воздуха.

Особенности принудительных вентиляционных систем

Сегодня обеспечить поступление очищенного воздуха в комнаты можно за счет нескольких механизмов. Вентиляция в доме может быть приточно-вытяжной (это единичные установки, не требующие дополнительного оборудования), наборной приточной, вытяжной, а также осуществляться за счет работы канального кондиционера.

Если в комнате установлены металлопластиковые окна, преграждающие доступ свежего воздуха, обеспечить вентиляцию необходимо за счет монтажа специальных клапанов в оконном профиле.

Согласно рекомендациям специалистов, именно приточно-вытяжные системы могут обеспечить наилучшее вентилирование домашних помещений. Такая конструкция представляет собой систему, состоящую из вентилятора (корпус с шумоизоляцией уменьшает громкость его работы), модуля автоматики, а также специальных фильтров и датчиков, влияющих на качество работы.

Когда такая система выключена, в помещение не поступает холодный воздух, поскольку специальная заслонка в корпусе препятствует его дальнейшему распространению.

Благодаря работе приточно-вытяжных систем можно обеспечить комплексную очистку воздуха в помещении. Некоторые разновидности таких конструкций позволяют и прогревать воздух в случае необходимости.

Внимание! Стоимость вентиляторов такого типа будет напрямую зависеть от их производительности. Для небольших комнат подойдут вентиляторы в 150 кубометров в час. Предельная мощность принудительных вытяжек такого типа составляет около 750 кубических метров в час

Стандартная принудительная вытяжка включает в себя один вентилятор, поэтому малоэффективна в комнатах с большими параметрами. Тем не менее, в небольших помещениях она легко справится с процессами очистки воздуха и удаления вредных веществ.

Наборная приточная вентиляция включает в себя аналогичные элементы, но они не монтируются в общий корпус. Как правило, вентилятор, фильтры и прочие составляющие таких систем размещаются в отдельности.

Средняя мощность такой системы вентилирования может существенно колебаться, начиная с 80 и заканчивая 7 тысячами кубических метров в час.

Еще один способ вентилирования – кондиционеры канального типа – не отличаются высокими показателями производительности. В среднем они будут способствовать очистке около 20% воздуха в комнате. Дополнительные фильтры, а также нагревательные блоки помогут решить некоторые сложности, связанные с их эксплуатацией.

Увеличить эффективность работы принудительных системы вентилирования можно, соорудив притягивающую конструкцию и непосредственно в зоне окна. В оконном профиле крепятся приточные клапаны, а в шахтах – вентиляторы и датчики влажности. С ростом показателей влажности автоматически будут включаться встроенные вентиляторы, и воздух в комнате очистится. Через клапаны, установленные в окнах, в ваш дом поступит свежий воздух.

Важно! Единственное отрицательное свойство таких систем заключается в отсутствии возможности регулирования температуры воздуха, поступающей с улицы в жаркий и холодный сезон.

Нет четких критериев, определяющих, какой тип принудительной вытяжки лучше разместить в доме или квартире.

Но если вы желаете получить эффективный результат – ориентируйтесь на следующие рекомендации:

  • для 1- и 2-комнатных помещений достаточно вытяжек производительностью в 200-300 кубометров в час;
  • в квартирах с большим числом комнат производительность такой вытяжки должна составлять около 350-500 кубических метров в час;
  • показатели статического давления для квартир с 2-3 комнатами должны превышать 400 Па.

Стоит отметить, что особенности установки и эксплуатации таких вытяжек могут отличаться в зависимости от их предназначения.

Поговорим о том, как подключить принудительную систему вентилирования в комнатах, где такой подход считается наиболее распространенным – в ванной комнате и на кухне.

Установка принудительной вентиляции в квартире — Кухонная вытяжка

На кухне скапливается большое количество влаги, масляных паров и запахов гари. Вытяжка прекрасно справляется со всеми перечисленными, загрязняющими воздух, факторами. Вытяжку устанавливают прямо над варочной поверхностью. К вытяжке применяется ряд требований по установке и по производительности.

В соответствии с «ГОСТ 26813-99 Воздухоочистители для кухонь электрические бытовые» кухонные вытяжки должны соответствовать ряду требования по эксплуатации, сроку службы и ремонтопригодности, а также по мощности, в зависимости от вида плиты (газ или электроплита).

Вытяжка на кухне должна обеспечивать отток загрязненного воздуха – это естественно и понятно. Стоит обратить внимание на то, что при выключенном устройстве отработанный кислород также обязан выходить в воздуховод. Поэтому не стоит экономить на услугах специалистов-монтажников. Неправильно установленная вытяжка – это пробка в кухонной системе вентиляции.

В качестве притока воздуха на кухне можно использовать обыкновенную форточку.

Принудительная вытяжная вентиляция ↑

Система вентиляции, где загрязнённый воздух удаляется с помощью вентилятора, называется принудительной.Кухонные вытяжные вентиляторы можно устанавливать различными способами:

  • Смонтировать непосредственно на существующий вертикальный вентканал естественной вытяжки, идущий на крышу.
  • Сделать отверстие в наружной стене, куда вытяжной вентилятор и будет выбрасывать загрязнённый воздух непосредственно из помещения.

сверление

Современное оборудование позволяет сверлить отверстия нужного сечения в наружных стенах быстро и без пыли

  • Можно подвесить над плитой настенную кухонную вытяжку со встроенным вентилятором. Воздуховод от вытяжки вывести в имеющийся вентканал или в дополнительное отверстие в стене.
  • Вставить вентилятор в форточку окна «советского образца», получится простая и дешёвая оконная вытяжка.

Преимущества и недостатки принудительной вентиляции ↑

  • Вентиляция с принудительной тягой при должном устройстве обладает большой производительностью и потенциально способна оперативно удалять значительные объёмы загрязнённого воздуха при интенсивной готовке.
  • Кухонная вытяжка, установленная непосредственно над плитой, удалит большую часть загрязнений до их попадания в помещение. В результате уборка на кухне станет намного проще.
  • Загрязнённый воздух удаляется, только пока вентилятор на вытяжке в кухне работает.
  • Принудительная система стоит денег: вентилятор для кухни или вытяжка с вентилятором, их обслуживание и потраченная электроэнергия имеют свою цену.

Как правильно установить вытяжной вентилятор на канал естественной вентиляции ↑

При установке вентилятора необходимо учитывать следующие моменты:

  • Если вытяжной вентилятор для кухни имеет обратный клапан, препятствующий проникновению воздуха из канала в помещение при неработающем вентиляторе, этот клапан необходимо удалить. В противном случае будет нарушена работа естественной вытяжки.
  • Обычный дешёвый бытовой вентилятор осевой конструкции не рассчитан на удаление воздуха из вертикального канала. Указанная в паспорте производительность (объём удаляемого воздуха в единицу времени) будет реализована лишь в том случае, если вентилятор удаляет воздух из горизонтального канала, да и то не очень протяжённого.

При подключении к естественной вытяжке недорогому вентилятору будет сложно преодолеть сопротивление трения и воздушного столба, его производительность заметно упадёт в сравнении с заявленной. Чем выше канал, тем больше падение.

вентилятор

Осевой вентилятор конструктивно прост и дёшев

  • Существуют специальные бытовые вентиляторы центробежной конструкции, предназначенные для работы в вертикальных каналах. Падение производительности в зависимости от высоты канала у них не столь велико, как у осевых. Фактическая производительность при работе в вертикальном канале будет близка к заявленной.

Центробежные вытяжные вентиляторы для кухни могут быть встроенными или накладными. Недостатки центробежных вентиляторов: высокая цена (они раз в пять дороже осевых аналогов) и относительно большие габариты.

вентилятор

Центробежный вентилятор на вытяжку в кухне имеет более сложную конструкцию, чем в осевом исполнении. Повёрнутое относительно оси рабочее колесо с множеством лопаток способно создавать значительный воздушный напор, что даёт возможность с небольшими потерями производительности преодолевать сопротивление при удалении воздуха в высокий вертикальный канал. Максимальная производительность центробежных вентиляторов ниже, чем у осевых с двигателем аналогичной мощности. Зато в сложных условиях работы их возможности более полно реализуются

Итак, осевой вентилятор дёшев, но от него мало толку при установке на канал естественной вентиляции. Центробежный эффективен, но дорог. Подходящая альтернатива — установить вентилятор в горизонтальный канал, выведенный через наружную стену. В этом случае можно использовать дешёвый осевой вентилятор на вытяжку без ущерба для его производительности.


График зависимости производительности бытовых вентиляторов с двигателями схожей мощности в зависимости от напора (высоты вертикального канала). Слева — осевой, справа — центробежный вентилятор. Как видно из графиков, при преодолении давления в 40 Pa (ориентировочно соответствует каналу высотой 25 м) производительность осевого вентилятора упадёт на 80%, а центробежного лишь на 20%. То есть в данных конкретных условиях (второй этаж «девятиэтажки») «центробежник» в четыре раза превосходит «осевика» по эффективности

При выводе канала через стену обязательна установка обратного клапана на выходе снаружи. К сожалению, не всегда можно просверлить отверстие в стене, если речь идёт о городской квартире. Зато это не проблема в частном доме.

Особенности установки кухонной вытяжки ↑

Не будем говорить о том, как смонтировать кухонную вытяжку, это должно быть подробно описано в инструкции к ней. Напомним лишь, что необходимо строго соблюдать указанную высоту её размещения относительно столешницы. Ещё отметим, что использование вытяжки в режиме рециркуляции (без удаления воздуха) вкупе с угольным фильтром очистит воздух лишь от части аэрозольных частиц, в основном жиров. Продукты сгорания газа так и останутся в помещении. К тому же стоящий определённых денег угольный фильтр довольно быстро засоряется и требует замены.


Над газовой плитой вытяжку следует располагать выше, чем над электрической

Назовём основные особенности, которые следует учитывать при выборе и подключении кухонной вытяжки:

  • Вентилятор для вытяжки на кухню, как и бытовой вентилятор, устанавливаемый на канал, также может иметь осевую либо центробежную конструкцию. Дорогие вытяжки, в которых применяются центробежные вентиляторы, неплохо удаляют воздух через вертикальный канал, потери в производительности терпимы.

В дешёвых вытяжках чаще устанавливают осевые вентиляторы, при подключении к вертикальному каналу они малоэффективны. Полноценная работа вытяжки с осевым вентилятором достигается только при выводе воздуха через короткий горизонтальный канал через наружную стену.

  • При подключении вытяжки к вертикальному каналу естественной вентиляции обратный клапан на ней, если таковой имеется, рекомендуется удалить. В горизонтальном канале клапан обязателен на выходе наружу. На вытяжке лучше его оставить.
  • Сечение вентиляционного канала не должно быть меньше сечения выхода из вытяжки. Можно переходить с круглых труб на прямоугольные, главное — не заужать сечение.

воздуховоды

Не имеет значения, какую форму будут иметь воздуховоды для подключения вытяжки, главное — не уменьшать сечение канала

  • При подключении вытяжки в вертикальный канал она не должна препятствовать нормальной работе естественной вентиляции. Кстати, очень многие это требование не учитывают и, к сожалению, большинство вытяжек в наших домах установлено неправильно. Вопросу о том, как правильно подключить вытяжку к вентиляции на кухне, мы посвятим следующий раздел.

Как правильно подключить трубу от кухонной вытяжки к каналу естественной вентиляции ↑

От выходного отверстия кухонной вытяжки нам необходимо протянуть трубу соответствующего сечения и ввести её в отверстие в стене, ведущее в вертикальный канал естественной системы вентиляции. На практике это делают по-разному:

Иногда к вертикальному каналу подключают только трубу, подающую воздух от вытяжки, полностью закрывая отверстие из помещения. Делать так категорически нельзя, ведь работа естественной вентиляции будет нарушена.

вытяжка

Пример того, как ни в коем случае нельзя подключать кухонную вытяжку: помещение с газовой плитой лишено нормальной естественной вентиляции. Даже если на вытяжке не забыли удалить обратный клапан, естественный подсос воздуха над плитой будет ослаблен из-за возникшего дополнительного сопротивления движению воздуха. К тому же вредные газы, скапливающиеся у потолка, вовсе не будут удалены

Многие продавцы стройматериалов и отделочники рекомендуют подключать вытяжку к естественной системе вентиляции через накладку-переходник с двумя отверстиями. Одно из них предназначено для подключения вытяжки, второе открывается из канала в помещение. Вроде бы, вытяжку обеспечили и естественную вентиляцию сохранили. На самом деле это не так. Во-первых, при работе вытяжки почти весь удаляемый воздух возвращается обратно в помещение. Ему гораздо легче выйти обратно через расположенное рядом отверстие, чем подниматься по каналу.


Часто используемое подключение воздуховод от вытяжки (1) к каналу естественной вентиляции (3) через переходник с двумя отверстиями. Пока вытяжка не работает, отток воздуха из помещения осуществляется по второму отверстию (2). Но когда вытяжка включается, большая часть удаляемого ей воздуха возвращается в помещение

Во-вторых, уменьшается сечение отверстия для естественной вытяжки, если специально его не расширить. Подключение через переходник с двумя отверстиями широко распространено, но мы считаем его неверным из-за очень низкой эффективности.

вытяжка

Широко распространённая, но неэффективная конструкция подключения вытяжки к каналу естественной системы вентиляции

Чтобы и естественная и принудительная вентиляция от вытяжки функционировали полноценно, необходимо соблюсти два требования:

  • В то время, когда работает вытяжка, второе отверстие должно быть перекрыто, чтобы удаляемый воздух не забрасывался обратно в помещение.
  • Суммарное сечение отверстий решётки для естественной вентиляции не должно быть меньше сечения вертикального канала.

Добиться этого можно, увеличив площадь решётки естественной вентиляции и установив за ней обратный клапан таким образом, чтобы он закрывался после включения вытяжки. Клапан необходимо установить таким образом, чтобы подпирающий поток воздуха от вытяжки его закрывал, а при выключении вытяжки клапан автоматически открывался.


На отверстие в стене в канал естественной вентиляции (4) установили обратный клапан (5), открытый при незначительном движении воздуха, но закрывающийся от ощутимого воздушного потока. При включении вытяжки он блокирует выход воздуха обратно в помещение и тому приходится подниматься по вертикальному каналу на крышу

Расскажем далее, как подобрать и установить клапан.

Как подобрать и установить воздушный обратный клапан при подключении вытяжки к каналу ↑

Для наших целей из множества типов вентиляционных клапанов подойдёт лишь один — без привода, без пружинки, с заслонкой, не разделённой на сегменты и смещённой относительно центра симметрии осью её поворота.

воздушный клапан

Из трёх изображённых воздушных клапанов только тот, что слева, подходит для наших целей

После того, как мы выбрали и приобрели клапан, придётся повозиться с его установкой в нужном положении. В штатном режиме воздушный клапан должен работать так: движения воздуха нет — заслонка закрыта, воздушный поток её открывает. Нам же нужно получить противоположный результат: пока вытяжка не работает, клапан должен быть полностью открыт. При включении вытяжки подпор воздуха изнутри канала должен его закрыть. Относительно слабое естественное движение воздуха из помещения в канал не должно влиять на работу клапана.


Принцип работы обратного клапана при подключении вытяжки к каналу естественной вентиляции. На иллюстрации изображён подпружиненный клапан с двухсекционной заслонкой. Теоретически такой тип клапана можно применить для наших целей, но практически подобрать его таким образом, чтобы усилие закрытия и давление воздуха совпали, непросто

В штатном положении подобный клапан в горизонтальном канале располагают таким образом, чтобы ось крепления заслонки размещалась горизонтально, а больший по площади (и более тяжёлый) сегмент шторки «смотрел» вниз. В этом случае клапан, если воздушного напора нет, будет закрыт. Нам же нужно добиться обратного, клапан должен быть открыт. Этого можно добиться двумя способами:

  • Установить клапан строго горизонтально таким образом, чтобы ось крепления была повёрнута под углом 5-60º к вертикали, при этом больший по площади сектор заслонки должен находиться вверху. Угол наклона, при котором заслонка будет полностью открыта при неработающей вытяжке, придётся подобрать опытным путём. Усилие для притягивания заслонки и закрытия клапана должно быть достаточным, маломощная вытяжка может его не обеспечить.


Вариант установки воздушного клапана с наклоном оси вращения заслонки

вентиляция

Когда клапан установлен и отрегулирован, вентиляционное отверстие можно закрыть решёткой

  • Ось клапана расположить строго вертикально, но сам клапан немного (примерно на 5º) наклонить в сторону входа в канал естественной вентиляции. Больший сегмент заслонки должен «смотреть» в сторону канала. В этом случае он будет перевешивать и заслонка откроется под своей тяжестью, как открываются сами собой криво навешенные двери. Требуемое усилие для закрытия клапана будет небольшим, можно использовать вытяжку любой мощности.

ось вращения

Ось вращения воздушного клапана установлена строго вертикально, но сам он немного наклонён в сторону канала. Обратите внимание, как клапан спрятали в шкафчик для встроенной вытяжки. Воздух в шкафчик будет поступать из отверстия в верхней полке

Из следующего видеоролика вы узнаете, как с помощью обратного воздушного клапана подключить к существующему вертикальному каналу кухонную вытяжку, обеспечив её максимальную производительность и не нарушив естественную вентиляцию:

Вытяжка ванной комнаты и туалета

Высокая влажность воздуха в ванне требует его постоянный отток. Если сразу это не сделать, то влажная среда создаст прекрасные условия для процветания плесени, грибков и мокриц.

Для ванных комнат и туалетов устанавливаются вытяжные вентиляторы. В вытяжное отверстие просто вставляется такое устройство, а выключатель выводится отдельно от включения света. Существую выключатели с таймерами. Они обеспечивают полное проветривание помещения после водных процедур, и не требуют внимания к себе.

К их конструктивным особенностям относится устойчивость их электродвигателя и изоляции к влаге. Для кухни также существуют вытяжки с автоматическим отключением. Для недопущения задувания воздуха обратно в вытяжку, канал вентилятора снабжается клапаном.

Особенности и устройство


Приточная вентиляция с возможностью подогрева
Устройство системы принудительного обмена довольно сложное, поскольку она, помимо воздуховодов и вентилятора, включает в себя следующие обязательные элементы:

  • воздухозаборные решетки, крепящиеся снаружи и защищающие воздуховоды от попадания в них мышей, насекомых и мелкого мусора;
  • система очистительных фильтров;
  • воздушные клапаны;
  • калориферы и звукопоглотители;
  • автоматика, управляющая работой всех элементов системы.

Фильтры очищают поступающие воздушные массы от загрязнений (пыли, пуха и микрочастиц), а воздушные клапаны нужны для регулировки силы потока, поступающего снаружи. В холодное время они изолируют систему от сильных порывов ветра. Звукопоглотители обеспечивают бесшумность работы принудительной вытяжной вентиляции, а калориферы регулируют температуру приточного воздуха в зимний период.

Как сделать принудительную вентиляцию в квартире — Комнатная вентиляция

Многие люди считают, что к комнатной вентиляции относится кондиционер. Но это не так. Кондиционер бесспорно – великолепное устройство, позволяющее комфортно чувствовать себя в квартире. Но он только лишь охлаждает комнатный воздух, прогоняя его через холодный радиатор. А поступление свежего воздуха с улицы не происходит.

Кондиционер состоит из двух блоков: внутреннего и наружного. Наружный блок с вентилятором производит отвод тепла от циркулирующего по системе фриона (хладона). И все. Забор воздуха, как думают некоторые люди, этим блоком не происходит. Поэтому требуется установка принудительной вентиляции в квартире дома.

К такой вентиляции относятся:

  • бризеры;
  • провериватели;
  • воздухозаборные клапаны;
  • оконные вентиляторы.

Бризер представляет собой устройство очищения наружного воздуха. Самые обычные бризеры выпускаются без функции охлаждения. Они только очищают и, при необходимости, подогревают воздух. Принцип действия их прост. В стене бурится отверстие под воздуховод, вставляется трубка с защитным элементом на улицу. Сама установка крепится тут же к стене. Внутри корпуса находятся два фильтра – грубой и тонкой очистки воздуха.

С помощью вентилятора происходит забор воздуха с улицы, его очистка и поступление в комнату. Очень удобное устройство. Их выпускают с разными функциями. Дополнительно есть бризеры с увлажнением и охлаждением воздуха.

Бризер можно отнести к разновидности проветривателя, но более усовершенствованного. А сам проветриватель – это такого же принципа (как бризер) работы устройство, за исключением в нем фильтра тонкой очистки. Он производит забор воздуха их окружающей атмосферы и подаёт в комнату, предварительно отфильтровав его.

Оконные вентиляторы работают по тому же принципу, только в них отсутствует фильтрация вообще.

Локальные принудительные вентиляционные устройства (комнатные проветриватели) ↑

Заслуживают упоминания и локальные вентиляционные устройства с рекуперацией тепла (комнатный проветриватель). Принцип действия у них схож с центральными системами: выходящий воздух нагревает входящий. Проветриватель осуществляет вентиляцию в одном отдельно взятом помещении.

проветриватель

Некоторые модели формой и габаритами напоминают внутренние блоки сплит-кондиционеров. На иллюстрации — комнатный проветриватель MitsubishiElectricLossnay. Циркуляционный вентилятор расположен в правой части корпуса, бумажный рекуператор — в левой. Для его установки в наружной стене необходимо просверлить два отверстия диаметром по 8 см

Оборудовать дом или квартиру локальной принудительной вентиляцией с рекуперацией тепла в разы дешевле, чем установить централизованную систему. А уровень получаемого комфорта ненамного ниже.

Локальная вентиляция с рекуперацией очень хороша для жилых комнат. Не помешает проветриватель и в кухне, но всё же от естественной вентиляции и мощной вытяжки, выведенной горизонтально в стену, будет больше толку. При выборе локальных вентиляционных устройств следует отдавать предпочтение тем моделям, в которых объём подаваемого воздуха превышает объём удаляемого.


Популярный и относительно недорогой «дышащий» комнатный проветриватель, где удаление и приток воздуха происходит поочерёдно по одному каналу. Керамический рекуператор накапливает тепло, пока по нему проходит тёплый воздух и затем отдаёт холодному


Порядок смены вентиляционных циклов «дышащего» проветривателя. Такое устройство хорошо подходит для жилых комнат, но не для кухни

Принцип работы

В стандартных многоэтажных домах каналы вытяжек не чистятся десятилетиями, они забиты грязью и пылью. Эффективность естественной вытяжки сведена к минимуму.

Зачастую естественная вентиляция уменьшается из-за сложных погодных условий. Например, при сильном ветре отработанным воздушным массам сложно покинуть вытяжную трубу, они задуваютсяобратно в помещение.

Работа естественной вентиляции остается зависящей от многих факторов: температуры на улице, силы и направления ветра, состояния вентиляционной системы, воздухопроницаемости окон и стен. Контролировать эти факторы невозможно, как и саму естественную вентиляцию.

Поэтому в частных домах и городских квартирах рекомендуется к установке принудительная приточно-вытяжная вентиляция, создающая воздухообмен. Она представляет собой эффективную современную установку, которая рассчитывается для помещений различного целевого назначения.

Оборудование соответствует площади и конструктивным особенностям жилья, обеспечивает циркуляцию воздуха, нормализует влажность и уровень углекислого газа.

Правила ухода за установкой


Вентиляционные каналы подлежат регулярной очистке
Сооруженная своими руками вентиляция прослужит хозяевам долгие годы, если своевременно проводится ее профилактика. Уход за вентиляционным оборудованием зависит от его состава и места расположения. В дорогих кухонных вытяжках, например, потребуется периодически менять фильтры, а обслуживание бюджетных моделей сводится к их промывке под теплой водой.

Чтобы избежать поломок вентиляторов, их следует не реже раза в месяц очищать от пылевых наслоений и мелких частиц мусора. Болтовые соединения периодически проверяются на прочность и при необходимости подтягиваются. Грамотное и своевременное обслуживание вентиляционного оборудования является надежной гарантией длительных сроков его эксплуатации.

Принудительная вентиляция в квартире: виды и особенности, инструкция по монтажу, установка


в частном доме вентиляционное оборудование обычно размещают на чердаке

Воздушный поток, образованный с помощью механизмов и подаваемый в помещение и называется принудительной системой вентиляции. По направлению движения воздуха она может быть:

  • приточной;
  • вытяжной;
  • приточно-вытяжной.

По способу доставки воздуха:

  • с воздуховодами;
  • без воздуховодов.

Многие владельцы квартир ограничиваются принудительной приточной вентиляцией, когда подаваемый вентилятором воздух создает повышенное давление. Тем самым усиливается вытеснение отработанного воздуха через централизованные вентиляционные каналы.

Еще один способ улучшить воздухообмен – принудительная вытяжная вентиляция. Выходы вентиляционных каналов в кухне, туалете и ванной оснащаются вытяжными вентиляторами. Они создают разрежение воздуха. Для восполнения нехватки, воздух поступает в квартиру через форточки или приточные устройства.

На верхних этажах многоэтажек вышеизложенные способы редко полностью удовлетворяют потребности в свежем воздухе.

Наиболее действенна принудительная приточно-вытяжная система вентиляции. При которой и приток, и вытяжка воздуха обеспечивается механизмами. Собрать ее самостоятельно не так уж сложно, особенно если воспользоваться нашими советами.

1.1 Когда нужна принудительная вентиляция

когда нужна принудительная вентиляция

В принципе, причина одна – плохо работает естественный воздухооборот в помещениях. Если конкретно, то:

  • воздух с улицы не попадает внутрь дома или квартиры;
  • он же не покидает комнаты.

Получается, что внутри воздух становится практически непригодным. Решается проблема с помощью принудительного ввода воздуха. При этом надо обязательно позаботиться, чтобы и отток воздушных масс был соответствующий, равный входящему количеству.

1.2 Применение

Движение воздушных масс в комнатах квартиры или частных домов могут обеспечивать естественная и принудительная вентиляция. Обычная схема проветривания, без применения дополнительных устройств и установок, является бюджетным способом обогатить помещение свежим воздухом. Но, ее простота всегда пропорциональна эффективности. Приточные и вытяжные окна взаимодействуют друг с другом, образуя тягу. Сам воздушный поток возможен только при разнице температур в доме и на улице. Но, как только климатические и микроклиматические условия становятся равными, пропадает и тяга.

Принудительный же воздухообмен исключает влияния погодных условий на эффективность работы вентиляции. Для качественной вентиляции в частном доме необходимо перед началом покупки всех необходимых материалов провести специальные расчеты, которые и позволят выбрать необходимую мощность оборудования и наилучшее место для его монтажа. Система принудительной вентиляции имеет несколько разновидностей, каждая из которых имеет свои преимущества и недостатки.

1.3 Почему естественной вентиляции недостаточно

Говорят, чем проще, тем надежнее. С естественной вентиляцией все наоборот: она максимально простая, но при этом совсем не надежная. Вот несколько ситуаций, в которых естественная вентиляция дает сбои:

  • Дома герметичные пластиковые окна, которые не пропускают воздух с улицы. В этом случае воздух из комнаты уходит в вытяжной канал, но свежий уличный воздух не может попасть на освободившееся место. Вместо него в комнату засасывается воздух из подъезда, других помещений или межстенного пространства. От этого свежее не станет, это факт.
  • По ошибке проектировщиков или строителей подъезд промерзает зимой, и вытяжная труба промерзает вместе с ним. Воздух в трубе слабо нагревается и медленно поднимается. Вытяжки нет, областей низкого давления не возникает, перемещения воздушных масс нет, а значит, нет и притока.
  • Вентиляционные каналы не чистили десятки лет, и они заросли пылью и грязью. Просвет труб уменьшился, воздуху сложнее проходить по ним. Естественно, вытяжка уменьшается.
  • Снаружи такой ветер, что он буквально задувает воздух обратно в вытяжную трубу. Воздух не может выйти наружу, поэтому копится в вытяжке, давление растет – и в конце концов грязный воздух из вытяжки может попасть обратно в дом

Как видите, на работу естественной вентиляции влияет множество факторов: температура за окном, направление и сила ветра, воздухопроницаемость стен и окон, состояние вентиляционных воздуховодов. Не все эти факторы мы можем контролировать, а значит, и воздухообмен контролировать тоже не можем.

С принудительной вентиляцией все по-другому. В ней воздух движется не по какому-то закону Архимеда, а благодаря вентилятору. С ним неважно, какое давление в вытяжной трубе и какая погода за окном – важна только производительность вентилятора. Установили систему принудительной вентиляции с мощной «вертушкой» – и в квартире точно будет свежо.

1.4 Общие требования к организации

Самое главное требование – обеспечить находящихся в помещении людей требуемым количеством чистого воздуха. Есть определенные нормативы этого показателя. На одного человека требуется 20-30 м³/ч воздуха, насыщенного кислородом. Если люди находятся в помещении несколько часов, то это значение не должно быть меньше 60 м³.

как организовать принудительную вентиляцию

Конечно, учитываются разные характеристики самих помещений, чтобы правильно подсчитать показатель воздухообмена. К примеру:

  • площадь комнаты;
  • ее назначение: влажная или сухая, в первом случае воздухооборот должен быть больше, чтобы удалить влажные пары;
  • количество людей, проживающих или работающих в помещении.

Проще можно сказать так, принудительная вентиляция в квартире или доме должна организовываться из соотношения площади помещения и количества находящихся в ней людей. Чем меньше площадь и больше проживающих, тем интенсивней должна работать вентиляционная система. То есть мощность и производительность оборудования должна быть выше.

1.5 Преимущества и недостатки

Плюсами такого механизма будут следующие моменты.

  • Такой вариант вентсистемы, оснащенный фильтрационной системой, дает возможность осуществить предварительную очистку воздушных потоков, идущих с улицы, что будет довольно важно для формирования качественного микроклимата в помещениях, где живет большое количество людей.
  • При правильном планировании использования подобной системы существует возможность отбора тепла у уходящих газов и нагрева воздуха, который поступает. Данное решение дает возможность существенно уменьшить расходы на отопление и восстановить около 60 процентов потерь тепла за счет процесса рекуперации.
  • Автоконтроль над расходом воздуха, который реагирует на то, есть ли в комнате люди, также реагирует на интенсивность воздушного обмена, снижая его в случае, когда в квартире никого нет.
  • Высокая производительность.
  • Бесшумность.




У такой системы, как и у любой другой, существуют и недостатки.

  • Негабаритность. Для квартир с небольшими размерами будет неплохим решением установить небольшую копию приточно-вытяжного механизма, то есть маленькую моноблочную вентиляционную установку.
  • Сложный монтаж. Такая установка обычно влезает только на балкон или вообще устанавливается на кронштейне за окном, а воздуховоды за навесным потолком. Да и монтаж необходимо осуществлять еще до чистовой отделки квартиры, то есть все это делается во время ремонта.


1.6 Принудительная вытяжная вентиляция и ее особенности

Установка системы принудительной вытяжной вентиляции целесообразна в том случае, когда приточный воздух поступает в нормальном режиме, а отвод отработанных масс производится не в полном объеме. Как правило, причиной этому служат забитые вентиляционные каналы, не способные полноценно выполнять возложенные на них функции. В результате нарушения циркуляции происходит застой воздушных масс, теплый воздух скапливается под потолком и способствует появлению сырости. При этом из-за избытка давления внутри квартиры свежий воздух вытесняется обратно на улицу по приточным каналам либо не поступает вовсе.

Для стабилизации циркуляции и нормализации микроклимата используется принцип принудительной вытяжной вентиляции. В его основе лежит применение нескольких вентиляторов, которые устанавливаются на входе внутри вытяжных каналов, обеспечивая необходимую тягу. Как правило, их монтаж осуществляется на уже имеющиеся вентиляционные отверстия, расположенные в кухне или ванной и подключенные к общему каналу.

Применение вытяжного вентилятора для принудительной системы

Вытяжной вентилятор с обратным клапаном

В случае, когда основной вытяжной воздухоотвод полностью засорен и не функционирует, отверстия создаются непосредственно в стенах и выводятся как в подъезд, так и на улицу. Подобное расположение дополнительных каналов позволяет обеспечить нормальное распределение воздушных потоков и обеспечить оптимальный микроклимат внутри квартиры. Мощность вентиляторов и их количество выбирается на основании существующих условий внутри помещения и расчетных параметров, полученных изначально.

1.7 Устройство принудительной вентиляции

вентилятор «улитка» очень мощный, но шумный

Устройство принудительной вентиляции в квартире или коттедже представляет собой соединение элементов различного назначения, которые все вместе выполняют одну задачу:

  • Решетки для забора воздуха. Они защищают воздуховоды от проникновения мышей, насекомых и мусора. Крепятся с внешней стороны воздуховодов;
  • Фильтры. Очищают воздух от пыли, пуха. Особенно тонкие осаждают даже пыльцу растений. Существует множество модификаций фильтров разной формы и степени очистки;
  • Клапаны воздушные. Необходимы для регулировки воздушного потока, подаваемого снаружи. В холодное время года прикрывают систему от ледяных порывов ветра;
  • Вентиляторы. Создают постоянный напор воздуха в вентканалах;
  • Звукопоглотители. Это материалы, которые поглощают шум механизмов и аэродинамический шум в воздуховодах;
  • Калориферы. Обогревают приточный воздух зимой;
  • Вентканалы или воздуховоды – трубы, по которым двигается воздух;
  • Автоматический блок. Делая принудительную вентиляцию в частном доме своими руками, как правило, этим блоком пренебрегают. Автоматика управляет системой, включает и выключает вентиляторы, калориферы. Наиболее совершенные модификации изменяют скорость движения лопастей.

В квартире

Еще совсем недавно вопрос удаления загрязненного воздуха решался с помощью принудительной вытяжки. Это обычный оконный вентилятор, чаще устанавливаемый на кухнях. Позже появились вентиляторы меньшего размера, которые устанавливали в отверстиях вентиляционных каналов естественной вентиляции. То есть в ванных и туалетах.

Это простые конструкции из пластика, которые просто выбрасывали отработанный воздух в систему вентиляции дома. Но работать эти вытяжки могли эффективно лишь в том случае, если в квартиры поступал воздух с улицы. Но это стало невозможным, потому что на окнах стали устанавливать пластиковые конструкции, обладающие стопроцентной герметичностью.

Проблема решилась просто. Производители вентиляционного оборудования стали изготавливать специальные клапана. Это цилиндр, который вставлялся в стену насквозь. В его конструкцию входят внешняя декоративная крышка, фильтр, устанавливаемый изнутри комнаты, и клапан, с помощью которого можно регулировать подачу воздуха.

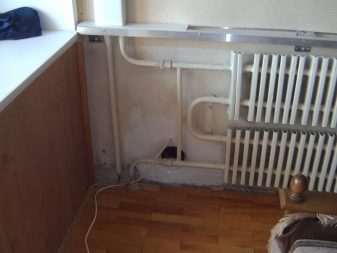

Внимание! Приточный клапан нужно устанавливать над радиатором отопления. Так решается проблема нагрева входящего с улицы воздуха.

Принудительная вентиляция – это не только этот вариант. Сегодня предлагаются клапаны, внутрь которых установлен вентилятор. Если использовать эту модель, то нет необходимости монтировать на вентканалы вытяжные устройства.

принудительная вентиляция в частном доме

принудительная вентиляция в частном доме

В частном доме

Здесь чаще устанавливают принудительную приточную вентиляцию сложной конструкции. Хотя никто не запрещает использовать все те же клапана и вентиляторы. Просто многие начинают понимать, что чистый воздух с улицы – это снижение температуры внутри комнат. Что актуально зимой.

Поэтому будет лучше, если он будет дополнительно нагреваться. Для этого и монтируют специальное оборудование, в состав которого входит рекуператор. Конструктивно это труба в трубе. По внутренней проходит воздушные массы с улицы, то есть холодные. А в пространстве между трубами теплые, выходящие из дома. Именно так и нагревается первый.

Эта система принудительной вентиляции считается сложной, потому что в ее состав входят вентканалы, изготовленные из алюминиевой гофры. На чердаке устанавливается само оборудование, состоящее из:

  • вентилятора;
  • фильтра;
  • рекуператора.

Все это заключено в один металлический корпус. И от него по всему чердаку разбросаны гофрированные трубы, которые подсоединяются в каждое помещение дома через потолок. То есть в каждой комнате на потолке будет два отверстия, закрытые декоративными решетками. В одно будет поступать чистый воздух, из другого будет отработанный забираться.

Существует другой тип вентиляции, где в каждом помещении на потолке одно отверстие. Оно выполняет функции забора воздуха из комнат. И отвод воздушных масс производится с помощью вентилятора. В этом случае над радиаторами отопления в каждой комнате устанавливается приточный клапан пассивного типа. То есть, внутри него нет вентилятора.

В ванной комнате

Здесь организовать вентиляцию проще всего. В вентканал монтируют вытяжной принудительный вентилятор. Чаще его питание подключают к осветительному прибору. То есть при включении светильника вентилятор тут же начинает работать.

Самое главное – правильно выбрать сам вытяжной прибор. Он должен входит в категорию влагозащищенных. Если установить простую модель, то она отработает недолго.

принудительная вентиляция в гараже

принудительная вентиляция в гараже

В гараже

Гаражная вентиляция не отличается какой-то сложностью. Если говорить о принудительной системе, то чаще для этого на крыше устанавливается небольшой вентилятор, соединенный с выхлопной трубой, которая через крышу вводится в помещение гаража.

Если гаражный блок большой, то от этой трубы делают трубную разводку по всему внутреннему пространству со стационарными вытяжками. В небольших по размерам гаражах можно использовать все те же вытяжные вентиляторы, которые устанавливают в окна или стены. Есть и потолочные модели.

В бане

С банями и саунами сложнее в плане точного расчета воздухообмена. Здесь должен присутствовать особый микроклимат. И если скорость обмена воздуха будет большой, то внутреннее пространство быстро остынет, чего допускать никак нельзя.

Самый простой вариант – установка вытяжного вентилятора и входного клапана. Второй надо монтировать в стене около печки, чтобы входящий воздух тут же нагревался. Первый располагают под потолок по диагонали от клапана.

1.8 Типы вентиляционных систем

Решив обзавестись эффективной вентиляцией для жилища, следует знать о ее разновидностях. Наиболее распространенными являются:

  • принудительная вытяжная вентиляция;
  • принудительная приточная вентиляция;
  • принудительные устройства моноблоки (смешанная схема вентиляции).

Выбранная схема вентиляции должна обслуживать заданный объем комнаты или отведенного для нее пространства (примером можно взять кухонную вытяжку над плитой). Все типы вентиляций конструктивно бывают двух типов – моноблочными и наборными. Их отличие заметить несложно. Наборные установки состоят из отдельных узлов и механизмов, которые соединены между собой воздуховодом. Моноблоки все свои конструктивные элементы содержат в одном цельном корпусе.

Самым дешевым вариантом принудительной вентиляции в квартире считают автономные вентиляторы, используемые для приточной и вытяжной системы. Они увеличивают естественную тягу в несколько раз, повышая КПД вентиляции. Дополнительным ее преимуществом является простота монтажа и легкое обслуживание. Делается такая вентиляция в квартире своими руками нее более чем за полчаса, при условии наличия всех необходимых материалов.

1.9 Виды

Следует сказать, что принудительная вентиляция может реализовываться по различным критериям. Существуют две большие категории:

  • по направлению движения воздухомасс;
  • по функционалу и назначению.

Теперь следует рассмотреть эти категории несколько подробнее.

По направлению движения воздуха

Итак, если смотреть на направление движения воздушных масс, то принудительная вентсистема может являться:

  • приточной;
  • вытяжной;
  • приточно-вытяжной.

Вентиляция первого типа будет отличным решением вопроса вентилирования помещения. Она будет идеальным вариантом, осуществляющим принудительное нагнетание, фильтрование и последующее очищение воздушных масс. Как правило, такие решения еще и оснащаются электрокалорифером, что позволяет регулировать вентилирование в различные времена года. К тому же он может оказаться дополнительным источником тепла в такой конструкции.

Чтобы обеспечить работу такого механизма, в квартире необходимо создать систему воздуховодов, а также решеток, что позволят подавать в квартиру очищенные и теплые воздушные массы. Невысокая сложность осуществления такого типа работ позволяет оптимизировать процесс создания всего необходимого на стадии возведения здания или же при проведении капремонта квартиры.

Если говорить о вытяжном варианте, то это решение будет хорошим вариантом для помещений с грязным воздухом и высокой влажностью. Как правило, подобными комнатами будут санузел и кухня. И естественная вентиляция здесь не всегда эффективна. Чтобы проверить ее эффективность, следует взять бумажную полоску и поднести ее к вентрешетке. Если она прилипла, то естественная вентиляция включена. А если нет, то придется делать принудительный вариант. Для этого следует установить вытяжные вентиляторы бытового типа, чтобы сырость и различные запахи в помещениях не задерживались.

В качестве вытяжек применяются вентиляторы настенного типа, которые легко смонтировать. Достаточно просто демонтировать решетку, после чего поменять ее на вентилятор подходящих размеров. Он будет осуществлять проталкивание воздушных масс по каналу.

Если говорить о приточно-вытяжной системе, то она призвана сбалансировать потоки воздуха, которые перемещаются между внешней средой и определенной квартирой. С одной стороны, в квартире всегда должен быть чистый воздух, чтобы ее обитателям было максимально комфортно, а с другой – грязный воздух должен удаляться наружу. Именно для этого и необходимы приточно-вытяжные решения. К тому же такие установки могут утилизировать и использовать энергию приходящих воздушных масс, трансформируя ее в тепло. Они отлично чистят воздух от микробов и пыли.

По функционалу и назначению

Существуют и другие типы вентиляции. Описанные ранее мы упоминать снова не будем. Первый вариант, о котором хочется сказать, – так называемая гибридная побудительная вентиляционная система. В ней используются дефлекторы, вентиляторы, решетки, эжекторы, флюгерки, канальные подогреватели. Львиную долю времени они применяются как обычные, а побуждение будет активироваться только при наличии нагрузок пикового типа либо если нет тяги.

Механическая или искусственная вентсистема используется, где мощности обычной объективно не хватает. В подобных механизмах обычно применяют оборудование и технику, что позволяют транспортировать, очищать и согревать воздушные массы. Подобные вентиляционные решения могут убирать или осуществлять подачу воздухомасс в вентилируемую квартиру вне зависимости от ситуации на улице. И если говорить о практической стороне вопроса, то в офисных и квартирных помещениях лучше применять как раз такую либо же гибридную вентсистему.

Местная локальная предназначается для подачи свежих воздухомасс на некоторые места или для выведения грязного воздуха от мест формирования различных выделений. Такой тип вентисистемы используют, когда места выделения вредных веществ являются какими-то локальными и можно сделать так, что они не будут распространяться по помещению. В таких случаях использование местной вентиляции будет не только максимально эффективным, но и дешевым. Такая вентиляция обычно применяется на производстве. В бытовых условиях обычно применяют общеобменную вентиляцию.

Этот вариант вентиляции, в отличие от прошлой категории, предназначен для вентилирования всего помещения. Такой тип вентиляции может быть как приточным, так и вытяжным, причем с обратным клапаном.

1.10 Выбор схемы принудительной вентиляции

  1. Комбинированная. При такой системе принудительная вытяжка сочетается с естественной подачей воздуха или наоборот. Самое широко распространенное устройство вентиляции в квартире или частном доме. Монтируется довольно просто, не требует специального ухода. О недостатках мы уже сказали выше.
  2. Принудительная приточная вентиляция с охлаждением требует внедрения в систему кондиционера. Такое оборудование устанавливается сразу на стояк или частный дом, оно достаточно дорого и громоздко.
  3. Принудительная приточная вентиляция с подогревомвоздуха. Наиболее простой способ ее организовать – установить рекуператор. Он сэкономит расходы на электроэнергию, используя тепло отработанного воздуха. Минус – рекуператор достаточно дорог.
  4. Приточно-вытяжная принудительная вентиляция с рециркуляцией. Отработанный воздух фильтруется, частично смешивается с уличным и возвращается в помещение. Такое устройство принудительной вентиляции достаточно сложно, поэтому в квартире своими руками его берутся делать лишь опытные мастера.

Центральная приточная вентиляция: ПВУ

ПВУ расшифровывается, как приточная вентиляционная установка. Это такая громоздкая металлическая коробка с торчащими в разные стороны трубами. Сама коробка устанавливается в укромном месте: в техническом помещении, за окном, над навесным потолком или на чердаке. По одной из труб воздух попадает с улицы в ПВУ, по остальным – из ПВУ в комнаты.

Строго говоря, центральной может быть не только приточная принудительная вентиляция, но и приточно-вытяжная. Это когда по одним трубам свежий воздух затекает в комнату, а по другим трубам вытекает. Сердце подобной системы принудительной вентиляции – все та же металлическая коробка с мощным вентилятором внутри.

Плюсы центральной вентиляции: бесшумность и высокая производительность. За час одна установка нагоняет сотни кубометров свежего воздуха. Этого хватает на всю квартиру.

Минусы: сложный монтаж и большие размеры. Сама установка влезет только на балкон или за окном на кронштейне, воздуховоды – за навесным потолком. Чтобы трубы влезли туда, вероятно, потолок придется опустить на 10-20 см.

Принудительная приточная вентиляция

Красиво установить ПВУ можно только во время капитального ремонта, включив вентиляцию в проект квартиры. Уже на готовом ремонте сделать аккуратный монтаж практически невозможно. Одна только прокладка воздуховодов сулит кучу строительного мусора и много новых дыр в стенах.

Компактная приточная вентиляция: бризер и проветриватель

Компактная вентиляция дает меньше воздуха, чем центральная вентиляция (до 120-150 м3/ч). Однако этого достаточно для проветривания одной комнаты. Зато компактную принудительную вентиляцию купить можно всего за 25-35 тысяч рублей, в то время как центральная обойдется минимум за 100, а то и все 300 тысяч рублей. Поставить в трехкомнатную квартиру три бризера будет дешевле, чем городить центральную вентиляцию.

Еще один плюс компактных устройств принудительной вентиляции – простая и быстрая установка. Бригада специально обученных монтажников, установка алмазного бурения, всего одно отверстие, час работы – и приточная вентиляция готова. Никакой пыли, грязи и испорченных обоев. И не надо двигать навесной потолок.

Как происходит монаж бризера

1.11 Расчет принудительной вентиляции

компактная установка для принудительной вентиляции

Задумав сделать своими руками принудительную вентиляцию в частном доме, следует предварительно провести расчеты. Довольно сложные вычисления требуются для принудительной приточно-вытяжной вентиляции:

  • Производительность;
  • Мощность и число вентиляторов;
  • Уровень шума;
  • Сечение воздуховодов;
  • Мощность и виды вспомогательных устройств: обогревателей, рекуператоров.

Перед тем, как делать принудительную вентиляцию, важно правильно провести расчеты.

Расчет по кратности

Это одна из основных величин, используемых при расчете принудительной системы вентиляции. Кратность воздухообмена показывает, сколько раз должен поменяться воздух в помещении за 1 час. Например, кратность «2» обозначает, что за час воздух поменяется дважды.

Таблица кратностей воздуха согласно СНиП

Назначение комнаты Температура зимой Объем отводимого воздуха или кратность
Отток
Спальня, гостиная 20 3 кубометра воздуха на 1 кв.метр жилой площади комнаты
Совместный санузел 25 25 кубометров в час
Туалет 18 25 кубометров в час
Ванная комната 25 25 кубометров в час
Кладовка 18 1,5 (кратность)

Расчет по площади

подбор сечения воздуховода
подбор сечения воздуховода

Такой расчет подойдет домашним мастерам, решившим своими руками собрать принудительную вентиляцию частного дома или квартиры. Расчет принудительной вентиляции усредненный для помещений высотой около 3 метров: приток воздуха на 1 кв. метр общей площади составляет 3 кубометра в час.

Расчет площади вентканалов

Площадь сечения воздуховодов тоже очень важна для эффективной работы принудительной системы вентиляции. На размер сечения влияют объем и скорость отводимого воздуха.

Сейчас своими руками выбираем, какой тип вытяжки: принудительная или естественная, лучше для вентиляции. В первом случае скорость воздуха должна быть около 3,5 м/секунду, во втором – около 1,5 м/секунду.

Чтобы правильно подобрать площадь сечения воздуховодов, воспользуйтесь нашей диаграммой.

1.12 Дополнительные компоненты и их назначение

Система принудительного вентилирования квартиры может включать в себя некоторые дополнительные компоненты, помимо необходимых вентиляторов и воздуховодов. Их включение в общую схему дает возможность улучшить качество воздуха и обеспечить максимально комфортные условия жизни. Их перечень выглядит следующим образом:

  • Вентиляционные решетки, защищающие каналы от проникновения грызунов или накопления пыли. Как правило, они устанавливаются с внешней стороны воздуховодов и выполняют также декоративную функцию.
  • Клапаны или жалюзи обеспечивают регулировку скорости и объема приточного воздуха, а при необходимости могут и вовсе блокировать их.
  • Калориферы организуют подогрев приточного воздуха в зимний период.
  • Звукопоглотители устраняют все посторонние шумы, которые доносятся со стороны улицы или появляются вследствие работы вентиляторов и других механизмов.
  • Аэрофильтры предотвращают проникновение внутрь квартиры любого мелкого мусора, пыли и пыльцы растений.
  • Управляющий блок, осуществляющий контроль над функционированием всей системы, включая или выключая определенные ее части. Работает он полностью в автоматическом режиме на основании заданных параметров и требует постоянного наличия электрического тока.

Установка всех этих устройств абсолютно не влияет на функциональность вентиляционной системы в квартире, обеспечивая дополнительный комфорт для ее жителей. Их монтаж осуществляется исключительно в роли модернизации и способствует лишь улучшению качества воздуха, но никоим образом не влияет на его подвижность.

1.13 Простые способы обеспечить воздухообмен

Покупка дорогостоящего климатического оборудования не всем по карману. Такие системы эффективны в больших многоэтажных жилищах. А для обычных, более простых и экономных нужд, проблему можно решить и при помощи вентиляционных вентиляторов. Его зона действия – одна комната. Иногда, его работа эффективна и на соседние жилые площади. Самыми распространенными местами, где устанавливают вентиляторы, считают:

  • кухню;
  • туалет;
  • ванную.

Иногда, есть необходимость его установки и в других помещениях. Хороший эффект проветривание оказывает на состояние мебели и вещей в гардеробных, особенно если помещение не оборудовано окном. Вентиляцию в комнате такого типа делают принудительно вытяжной. Такой вариант предполагает монтаж вентилятора в сквозное отверстие в стене. Но следует знать и о других особенностях установки этого устройства. Хозяину жилища необходимо:

  1. Просверлить сквозное отверстие в стене диаметром 7 см.
  2. Вставить в просверленное окно небольшой отрезок трубы, равный толщине самой стены и зафиксировать его монтажной пеной или цементным раствором.
  3. С уличной стороны необходимо установить решетку, которая защитит полость трубы от мусора.
  4. Со стороны комнаты на трубу устанавливается основа — звукоизоляционная прокладка и сам вентилятор.

Нельзя забывать и о том, что вентилятор должен быть подключен к электросети. Для удобства в эксплуатации к его проводу можно подключить ручной выключатель, а саму проводку спрятать под слоем штукатурки или других строительных материалов. Нельзя забывать и о том, что для качественной работы такой системы важна и другая часть – приточное отверстие.

Приточное отверстие в обычной комнате чаще всего отсутствует. Получить необходимую тягу система может из искусственных источников – щели между дверью и порогом.

Если такой метод не эффективен, и проточный зазор не справляется с поставленной задачей, в дверь следует вмонтировать специальную решетку. Разнообразие таких товаров позволяет подобрать необходимую модель решетки не только по цвету и форме, но и по некоторым функциональным особенностям. Самыми лучшими считаются декоративные элементы из пластика. Их срок службы наиболее длительный. Пластик не поддается пагубному воздействию влаги.

Вентилятор обеспечит воздухообмен одного помещения

2 Какой вид вентиляции выбрать для квартиры?

По принципу действия системы воздухообмена можно разделить на следующие типы:

  • Вытяжная вентиляция – наиболее часто используемая схема. Приток воздуха происходит естественным путем, а вентилятор захватывает и выводит через вентиляционный канал поднимающийся к потолку теплый воздух из квартиры. Именно этот вариант является наиболее подходящим для усиления естественной вентиляции в тех случаях, когда она не справляется со своей задачей.
  • Приточная вентиляция – воздух в квартиру нагнетается принудительно, а его вытяжка происходит только за счет перепада давления в комнате и на улице.
  • Приточно-вытяжная – вентиляторы обеспечивают как поступление воздуха, так и его вытяжку из помещения. Довольно дорогой вариант, в условиях городских квартир применяется крайне редко. Область его применения – это помещения, имеющие большую площадь, например загородные коттеджи.

Вытяжное устройство в санузле

2.1 Выбор оборудования для принудительной вентиляции

приблизительный набор компонентов для домашней вентиляции

приблизительный набор компонентов для домашней вентиляции

Приступая к изготовлению принудительной вентиляции в частном доме своими руками, можно выбрать один из вариантов:

  • Недорогие системы, собранные из разрозненных компонентов;
  • Усовершенствованная принудительная система вентиляции в квартире, часто содержащая рекуператор.

Большинство домашних мастеров, имеющих навыки, останавливаются на втором варианте. Лучше переплатить за качественную технику и смонтировать ее, сэкономив на монтаже.

2.2 На что следует обратить внимание при выборе вентилятора?

По конструкции вентиляторы делят на осевые и радиальные, по месту установки – на канальные и настенные. В многоквартирных домах наиболее удобно использовать осевые накладные вентиляторы. Основная часть этого прибора помещается в канал воздухопровода, а на поверхности стены остается лишь воздухозаборная решетка. В ней расположены и крепежные отверстия, что довольно удобно при монтаже вентилятора.

Есть несколько важных моментов, на которые обязательно нужно обратить внимание при покупке устройства принудительной вентиляции:

  • Вентилятор будет работать в помещении с повышенной влажностью, поэтому должен иметь определенную степень защиты от проникновения влаги. На корпусе устройства есть отметка, показывающая уровень такой защиты. Следует выбирать вентилятор с маркировкой не ниже IP 44.

Выбираем подходящий вентилятор

  • Шумность прибора не должна превышать 35 дБ. Обычно этот параметр указывается в техническом паспорте. Следует учесть, что мощность вентилятора лучше выбирать с запасом: при работе на максимальных оборотах не только возрастает уровень шума, но и существенно уменьшается срок службы устройства.
  • Мощность устройства принудительной вентиляции можно рассчитать, зная приток воздуха в помещение. Подобные расчеты довольно сложны, но их можно опустить: для подавляющего большинства ванных комнат требуется вентилятор производительностью не менее 100 м3 в час.
  • Дополнительные устройства. Запускать принудительную циркуляцию воздуха можно в ручном режиме через вентилятор или автоматизировать процесс. Самый простой путь – прибор включается одновременно с включением освещения. Но в этом случае система вентиляции не успеет удалить пар из ванной комнаты. Более дорогие, но и более удобные варианты – установка специальных таймеров, регулирующих задержку отключения, или датчиков влажности.

2.3 Место установки

распределение вытяжных вентиляторов на кухне

распределение вытяжных вентиляторов на кухне

Место для вентиляционной установки должно быть максимально удалено от спален, детских и комнат отдыха.

  • Кухня;
  • Прихожая;
  • Балкон.

Владельцам частных домов намного проще, у них есть еще чердаки. Да и соседи далеко.

Оборудование с хорошей шумоизоляцией практически неслышно за 2-мя закрытыми дверями.

2.4 Как правильно выбрать блок принудительной вентиляции

Подбор блока принудительной вентиляции осуществляется по следующим основным параметрам:

    • Производительность, м3*час — количество воздуха подаваемого в дом и отводимого из помещений в единицу времени.
    • Напор, — давление, необходимое для преодоления аэродинамического сопротивления, создаваемого всеми элементами системы вентиляции.
    • КПД (коэффициент полезного действия) рекуператора — показатель эффективности передачи тепла свежему, подаваемому в дом воздуху, от удаляемого из помещений воздуха.

    Минимальное количество воздуха, циркуляцию которого должен обеспечить блок вентиляции, определяется санитарными нормами. Нормативные значения воздухообмена для помещений частного дома приведены в предыдущей статье. Производительность блока вентиляции должна быть больше суммы нормативных значений для всех помещений дома.

    На практике, для простоты расчетов и создания некоторого запаса по производительности, используют другой показатель — кратность воздухообмена. Это величина, показывающая сколько раз в течении часа должен смениться воздух в помещении.

    По российским санитарным нормам кратность воздухообмена в частном доме должна быть не менее 0,35 раз/час.

    Например, общий объем всех вентилируемых помещений дома равен 450 м3. Тогда минимально необходимая производительность блока вентиляции равна 450 м3 х 0, 35 1/час = 157,5 м3/час.

    Кроме того, необходимо проверить выполнение еще одного условия — воздухообмен в доме не должен быть менее 30 м3/час в расчете на одного человека, проживающего в доме. Если это условие не выполняется, то кратность воздухообмена принимают больше 0,35.

    Необходимо предусматривать некоторый запас производительности блока вентиляции для подачи дополнительного воздуха к отопительному котлу, камину, кухонной вытяжке или на случай приема гостей. Поэтому, на практике производительность блока вентиляции определяют, принимая кратность воздухообмена в частном доме в пределах 0,5 — 0,8 1/час.

    Следует помнить о том, что блок вентиляции, как и любой насос, имеет криволинейную зависимость производительности от напора. Чем больше напор (аэродинамическое сопротивление системы вентиляции), тем меньше производительность блока вентиляции. Это значит, что чем короче воздуховоды и больше их сечение, тем ниже требования к параметрам блока вентиляции — тем дешевле блок, и меньше расход электроэнергии на вентиляцию.

    3 Выбор модели

    Чтобы выбрать вытяжной вентилятор, недостаточно определиться с принципом его действия. Существует ряд дополнительных факторов, от которых зависят эффективность работы устройства в конкретных условиях, долговечность и удобство эксплуатации. Чтобы покупка оправдала ожидания, нужно изучить и проанализировать все особенности прибора.

    3.1 Производительность работы

    Принудительная вентиляция. Виды и монтаж механических установок для вентиляции

    Принято считать, что за один час весь объем воздуха в помещении должен смениться десять раз. В паспорте устройства обязательно указывается потребляемая мощность. Однако это не означает, что более мощный вытяжной вентилятор всегда эффективнее. Производительность работы принято измерять в кубических метрах воздуха, перемещаемых устройством в течение часа работы. Сейчас этот параметр указывается в сопроводительной документации большинства устройств.

    3.2 Используемые материалы

    Подавляющее большинство устройств на сегодняшний день изготавливаются из пластика. При современном уровне развития химической промышленности качественный пластик может обеспечивать достойные прочностные характеристики, надежность и долговечность.

    Принудительная вентиляция. Виды и монтаж механических установок для вентиляции

    Однако следует обращать внимание на качество изготовления отдельных деталей. Визуально отличить хрупкий дешевый пластик бывает довольно сложно

    Помочь может тщательный осмотр поверхности всех элементов. Дешевая продукция обычно имеет следы некачественного литья, незачищенные швы и другие мелкие дефекты. Лучше всего они заметны с внутренней стороны корпуса, крыльчатки и других элементов. Если устройство выглядит неаккуратно, от его покупки лучше отказаться.

    3.3 Уровень шума

    Шум прибора во время работы никак не влияет на эффективность устройства, но может доставлять определенные неудобства. Желательно не использовать устройства, шум от которых превышает 40 дБ. Применительно к бытовым моделям это требование утратило актуальность, поскольку они характеризуются значительно меньшей шумностью. Дорогие модели способны работать почти беззвучно.

    Вращающиеся элементы могут устанавливаться на вал с применением подшипников или втулок. Подшипники не только более долговечны, поскольку подвержены меньшему износу, но и меньше шумят. Истирающиеся со временем втулки могут начать дребезжать. Появление посторонних звуков может служить признаком скорой поломки устройства.

    3.4 Защита от пыли и влаги

    Часто бытовой вентилятор подвержен воздействию повышенной влажности, поэтому нелишним будет обратить внимание на его степень защиты. Она определяется маркировкой IP, состоящей из двух цифр

    Первая цифра определяет защиту от механических проникновений посторонних предметов и пыли, а вторая показывает защиту от жидкостей.

    Принудительная вентиляция. Виды и монтаж механических установок для вентиляции

    Защита от пыли не имеет для работы вентилятора решающего значения, поэтому вполне может быть нулевой. Защита от влаги более важна. Если вентилятор устанавливается в ванной комнате, следует отдавать предпочтение моделям с влагозащитой выше 4. Такой показатель свидетельствует о защите от направленных брызг. Допускается использовать устройство и с меньшими значениями, если прибор размещается высоко под потолком, где он недоступен для направленных потоков воды. На кухне и в туалете защита устройства от влаги не так важна.

    4 Принудительная приточная вентиляция своими руками

    своими руками можно собрать вполне профессиональную вентиляционную систему

    1. своими руками можно собрать вполне профессиональную вентиляционную систему

    Для удобства сборки и крепления придется заменить оконный стеклопакет, выходящий на балкон. Новый должен быть на 20 см ниже, а получившуюся дыру закрываем вставкой из ППУ.

    Сделать принудительную вентиляцию в доме, как видите, не слишком сложно. Представленная нами схема подойдет для двухкомнатной квартиры. Правильно сделанная принудительная вентиляция будет работать при открытой форточке или хорошей вытяжке. В качестве вытяжки достаточно вмонтировать в вентиляционную решетку санузла бытовой вентилятор, мощностью равный приточному.

    4.1 Подготовительные работы

    Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.

    Рассчитать кратность обмена во всем доме/квартире. Она зависит от объема помещений (нужно посчитать кубатуру каждого помещения), их назначения, количества проживающих. По санитарным нормам в жилых помещениях воздух должен сменяться один раз в час, в технических (кухня/ванная/туалет) — не менее трех раз в час. Нормы для котельных свои и их надо учесть (зависят от типа отопления). Сложив все цифры, получаем требуемую производительность системы, по которой считается сечение вытяжного воздуховода, подбирается производительность вентиляционного оборудования.

    Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.

    4.2 Расчеты параметров и деталировка

    Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.

    • Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
    • Внести размеры на схему (можно перерисовать).

    Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения.

    4.3 Монтаж и настройка

    «Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.

    Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.

    Такие отверстия на фасаде оставляют приточные клапана/рекуператоры

    Кстати, советуем подумать. Вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

    5 Организация поступления свежего воздуха

    Новейшие технологии домостроения, а также активное применение пластиковых окон, надежно защищают современное жилье от промерзания и сквозняков. Вместе с этим возникает проблема недостатка свежего воздуха, поступление которого необходимо для создания благоприятного микроклимата.

    Приточную вентиляцию в квартиру можно сделать как самостоятельно, так и заказать готовое решение у специалистов.

    5.1 Снижение герметичности оконных блоков

    В старых домах поступление воздуха в комнаты происходит в основном через щели в оконных рамах. Поэтому одним из распространенных способов создания достаточной приточной вентиляции признана организация пропуска воздуха через элементы пластиковых окон и балконных дверей.

    Для окон лучшим решением является установка приточного вентиляционного клапана при монтаже оконного блока.

    Приточный клапан устанавливают в верхней части рамы окна. Поступающий холодный воздух устремляется вниз и перемешивается с более теплым комнатным

    Монтаж приточного клапана обговаривают еще на стадии заказа. Если же окно уже установлено, то можно внедрить устройство пропуска воздуха самостоятельно, однако эта процедура довольно трудоемкая и специфическая, из-за чего ее лучше доверить ее профессионалам.

    Также существуют несколько методов снижения герметичности окна основанных на частичном удалении уплотнителя:

    • Сделать часть уплотнителя съемным, для того чтобы при сильном ветре можно было поставить его обратно.
    • В нижней части снаружи окна и в верхней изнутри снять небольшие фрагменты уплотнителя (длиной 5-7 см). Это позволит воздуху проникать между рамой и оконной коробкой, нагреваться и выходить в комнату.

    Однако это крайние меры: их нельзя часто применять в зимний период по причине образования конденсата, его замерзания с образованием наледи и выхода механизма фиксации положения окна из строя.

    5.2 Монтаж настенной приточной вентиляции

    С позиций эффективности проветривания и простоты самостоятельной установки наилучшим решением является монтаж стенового приточного клапана. Это устройство позволяет регулировать скорость поступления уличного воздуха в помещение.

    Простейший вентиляционный настенный клапан обеспечивает возможность регулировки мощности потока воздуха и защищает жилье от пыли и шума

    Процедура установки стенового клапана следующая:

    1. В стене необходимо пробурить отверстие с небольшим уклоном наружу. Для кирпичных стен подойдет обыкновенная дрель, а вот для панельных домов придется применять процедуру алмазного бурения. При этом желательно использовать пылесос с водосборным кольцом.
    2. Вставить воздуховод и качественно выполнить его теплоизоляцию, иначе возможно промерзание клапана. В качестве материала можно использовать минвату и монтажную пену.
    3. Приложить корпус клапана, отметить места крепления, просверлить отверстия и вставить дюбеля. Надев корпус, прикрутить его к стене.

    В завершении следует установить наружную решетку. Здесь необходимо соблюдать меры безопасности.

    Советуем также ознакомиться с другой нашей статьей, содержащей поэтапный процесс монтажа вентклапана в стену.

    При выборе места установки клапана необходимо учитывать следующие моменты:

    • легкость и безопасность монтажа наружной решетки для расположенных не на первом этаже квартир;
    • правильное размещение внутреннего оголовка клапана с позиции дизайна помещения;
    • возможность нагрева поступающего воздуха от стационарных приборов отопления.

    Поэтому наиболее популярным местом установки клапана является пространство между окном и батареей отопления.

    Для более интенсивной подачи воздуха используют клапаны со встроенными вентиляторами. Однако они требуют подвода электричества и издают некоторый шум, особенно слышимый в ночное время.

    Установка двух или трех устройств обеспечивающих естественный приток воздуха проще и дешевле монтажа стенового приточного клапана с вентиляцией

    Дополнительно к оснащенному вентилятором приточному клапану можно подключить увлажнитель и калорифер для поддержания параметров благоприятного микроклимата в жилом помещении.

    Однако их необходимо грамотно вписать в дизайн комнаты, так как вся конструкция будут занимать гораздо больше места, чем оголовок обыкновенного устройства.

    6 Рекомендации мастеров

    Перед началом создания рассматриваемой вентиляционной системы нужно несколько раз перепроверить все сделанные расчеты, дабы не допустить ошибку, которая может потом стоить дорого. Также мастера советуют использовать только проверенные комплектующие от известных производителей. Иначе существует риск, что какой-то вентилятор может выйти из строя, что нарушит всю работу системы вентиляции.

    Если своими руками не получается выполнить какую-либо процедуру, не следует стесняться обратиться к специалисту. Лучше потратить немного времени и денег на консультацию профессионала, чем самостоятельно допустить ошибку, которая может нарушить работу всей системы.

    Источник https://ventilyaciya-kvartiry.ru/prinuditelnaya-ventilyaciya-v-kvartire/

    Источник https://proriv-gbi.ru/kraski-i-laki/kak-sdelat-prinuditelnuyu-ventilyaciyu-v-kvartire.html

    Источник https://uteplimvse.ru/interesnye-stati/prinuditelnaya-ventilyaciya-v-kvartire-vidy-i-osobennosti-instrukciya-po-montazhu-ustanovka.html

    Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
