Что нужно знать, чтобы произвести грамотный расчет электропроводки?

В наше время, в основном применяется скрытая проводка и это совсем неудивительно, поскольку современные направления в оформлении жилых помещений просто не допускают применения открытой проводки. Скрытая проводка технически легко организуется, как на стенах из кирпича, так и на стенах из дерева. Если стены кирпичные, то в них делают штробы (канавки), в которые укладываются провода, а затем их замазывают раствором или шпаклевкой. В случае использования гипсокартона, штробы не нужны, но тогда придется применить гофрированные рукава, которые крепятся к стене с помощью хомутов. Если дом из дерева, то можно поступить так же, закрыв все «художества» отделочным материалом.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

В любом случае необходимо придерживаться ряда требований, которые направлены на надежное и безопасное функционирование электрической проводки. К таким правилам следует отнести:

  • Провода прокладываются либо строго вертикально, либо строго горизонтально, без наличия скошенных или закругленных углов.
  • Все точки соединения должны располагаться в распределительных коробках.
  • Горизонтальная разводка должна находиться на высоте 2,5 метра от уровня пола. Вертикальная разводка должна проходить по линии розеток и выключателей.

Подобные правила, а также сохраненная схема электрической проводки дома смогут помочь в будущем, если потребуется ремонт. Тогда даже без схемы можно легко определить, где и как идут провода и как они подходят к розеткам, выключателям и другим устройствам. Во-вторых, подобная схема поможет не попасть в провода, если придется просверлить отверстия для того, чтобы закрепить на стене какой-то элемент декора или какой-то элемент мебели.

Как правильно соединять провода

Довольно частая проблема, которая возникает с ненадежной работой электропроводки, связана с плохими контактами, возникающими в результате плохих соединений проводов. Соединяются провода:

С помощью скруток. Как правило, такой способ соединения не применяется при соединении медных и алюминиевых проводов. Чтобы сделать соединение, концы всех проводов зачищаются от изоляции на 4 см, после чего нужные концы надежно скручиваются. После этого места скруток изолируются с помощью изоленты или термоусадочной трубки. Хотя и считается такое соединение ненадежным, такой способ соединения используется довольно часто. Это неудивительно, поскольку подобный тип соединения имеет ряд достоинств.

С помощью клеммных соединений. Для этого нужно применить специальные распределительные коробки, в которых предусмотрены металлические клеммы. Провода зажимаются с помощью винтов

Такой способ соединения считается более надежным, к тому же клеммы позволяют соединять провода из меди и из алюминия, что очень важно.

С помощью колодок с пружинами. Надежный контакт обеспечивается за счет пружины

Чтобы сделать такое соединение, достаточно зачистить конец проводки где-то на 1 см и вставить в гнездо.

Несмотря на подобные способы соединений электрических проводов, наиболее надежными считаются пайка и сварка, хотя не всегда имеется возможность это сделать, тем более, если дело касается сварки.

САМОЕ НАДЕЖНОЕ СОЕДИНЕНИЕ ПРОВОДОВ. Все типы соединений проводов. Как соединить провод.

Watch this video on YouTube

Какой тип соединения ни использовался бы, главная задача состоит в том, чтобы выполнить основные требования, что является залогом надежной и безопасной, во всех отношениях, работы электрической проводки, выполненной своими руками.

Не менее важный этап, это проверка правильности всех соединений, а также проверка на короткие замыкания и на целостность изоляции. Зачастую продается не сертифицированная продукция сомнительного качества, что визуально определить невозможно. Как правило, некачественная продукция в итоге и станет причиной различных аварийных ситуаций. Ввод в эксплуатацию возможен только в том случае, если электропроводку проверят специалисты из электролаборатории, которые после проверки выдадут на руки акт испытаний с подписями и печатями, указывающими на то, что электропроводку в доме можно эксплуатировать.

Проект электрики дома. Что в него входит?

Продумать электропроводку в доме и квартире, с учетом:

  1. использования электричества для работы одновременно нескольких видов техники;
  2. без необходимости ограничения подключений к сети и подзарядки устройств;
  3. удобного размещения розеток и правильного их количества на каждую комнату.

можно только при помощи расчетов потребляемой мощности и грамотно составленного электропроекта.

При выполнении работ с электрикой, важно знать положение всех элементов электросистемы дома и схемы пролегания проводки внутри стен. Это нужно хотя бы потому, чтобы в процессе перепланировки, ремонта не задеть важные коммуникации. Также это необходимо, если возникла та или иная неисправность в сети. При разводке электрики также должна быть учтена нагрузка на сеть в доме и применяться кабель с необходимым сечением

При частых перепадах напряжения устанавливается соответствующая защита

При разводке электрики также должна быть учтена нагрузка на сеть в доме и применяться кабель с необходимым сечением. При частых перепадах напряжения устанавливается соответствующая защита.

Монтаж проводки делится на несколько стадий:

  1. составление схемы электропроводки;
  2. расчет мощности;
  3. закупка соответствующих материалов;
  4. монтаж разводки, установка фурнитуры и комплектующих.

Типовые схемы электропроводки в квартире

Существует несколько схем разводки проводки в квартире. Каждая из них создается для выполнения ряда задач.

Структурная

Такая схема электрической проводки в квартире создается в первую очередь. На этом чертеже схематически отображается взаимосвязь между щитком, вводом в квартиру и запланированными к установке электроприборами.

Разводка электрики в квартире своими руками: экономим на оплате труда специалиста Схемы электропроводки в частном доме: правила проектирования и советы по разводке электрики Разводка электрики в квартире: схемы электропроводки + как провести самому Монтаж электропроводки в квартире своими руками — пошаговая инструкция Электропроводка в квартире своими руками – пошаговая схема, монтаж проводки и разводка для квартиры Электропроводка в квартире своими руками - пошаговая инструкция Расчет длины кабеля для прокладки электропроводки Правила разводки электропроводки Монтаж электропроводки своими руками: правила электромонтажных работ Что нужно знать, чтобы произвести грамотный расчет электропроводки?

Все электрические взаимосвязи должны быть отображены максимально полно. Для отображения связей на структурной схеме обычно используются стрелки.

На каждом элементе схемы указывается его номинал: напряжение. мощность, а также сила тока. Все эти моменты необходимо указать для успешного составления функциональной схемы прокладки электропроводки в квартире.

Функциональная

На этом чертеже приводятся элементы электропроводки и иллюстрируются электрические связи между ними. Для этого применяются специальные обозначения.

С упомянутыми обозначениями вы можете ознакомиться на изображении. Здесь показан пример функциональной схемы подключения проводки в квартире с двумя устройствами защитного отключения и заземлением.

Принципиальная

Является наиболее полной и подробной схемой. На чертеже указываются все элементы электросистемы (светильники, выключатели и пр.), а также бытовые устройства (теплый пол, плита, кондиционеры и т.д.).

На схеме максимально точно показываются линии прокладки проводов, места установки распаячных коробок, шин соединения и прочих элементов.

Одна из важнейших схем подключения электропроводки в квартире. Создается для электрощитков. На схеме отображаются вводные автоматы, защитные автоматические выключатели для отдельных групп проводки. При составлении используются специальные условные обозначения. Также на чертеже отображаются все провода и группы потребителей электричества.

Каждый элемент схемы сопровождается необходимыми номинальными характеристиками.

К примеру, для электрокабелей указывается количество, сечение и марка жил, а для автоматов приводится значение тока срабатывания.

После составления покупаются необходимые материалы для прокладки либо замены электропроводки. Также расчетная схема позволяет разбить квартирную электропроводку на группы.

На монтажной схеме отображаются электрические соединения в обслуживаемой квартире. Чертежный план имеет вид подробной таблицы с указанием следующих моментов:

  • места выхода и направления прокладки каждого кабеля;
  • клемм подсоединения кабелей;
  • характеристик проводов.

Монтажные схемы электропроводки квартиры составляются достаточно редко, т.к. практически любой квалифицированный электрик может сделать монтаж электрощитка на основе расчетной схемы. В остальном же обычно ориентируются по ситуации.

Типовые схемы

Принципиальная и монтажная схемы электропроводки 2-х комнатной квартиры

При монтаже электролинии руководствуются типовой схемой для квартиры с одной и двумя комнатами.

План обустройства электрики в однокомнатной квартире предусматривает разделение сети на две группы. В первую включаются приборы ванной и кухни, во вторую – жилого помещения и прихожей. Нагрузка разделяется на две высокомощные сети. Если одна выходит из строя, вторая работает в нормальном режиме.

Схемы, отражающие систему электроснабжения двухкомнатной квартиры, предусматривают электрический щиток рядом с дверью. Проводку делят на группы потребителей с отдельным автоматом. Аналогичным образом запитывается частный панельный дом или двухуровневый дюплекс.

Варианты соединения проводов

Человек, понимающий что его ожидает в процессе самостоятельного составления схемы электропроводки или непосредственно выполняющий работы по установке розеток, выключателей и источников света в собственной квартире своими руками должен знать основные способы, которыми соединяются электрические цепи.

  1. При последовательном соединении элементов цепей, каждое последующее устройство следует за предыдущим без использования узловых соединений. Ярким тому примером может считаться всем знакомая гирлянда на ёлке, светодиоды которой располагаются на одном кабеле. Однако такая схема обладает весомым недостатком – при выходе из строя одного элемента отключаются все остальные потребители цепи.
  2. Параллельная схема подключения не предусматривает соединение электрических элементов между собой, а группирует их в два узла. При этом, в случае поломки любого элемента, все остальные потребители остаются в рабочем состоянии.
  3. При смешанном способе, один участок цепи включает сразу несколько вариантов соединений элементов как последовательно, так и параллельно.

Если домовладелец совершенно не разбирается в сфере обустройства электрических цепей, то все монтажные работы в квартире лучше доверить профессиональным электрикам, которые в сжатые сроки составят чёткий план, включающий в себя даже мельчайшие подробности, что позволит сэкономить на закупке расходных материалов.

Сколько мне потребуется провода

Буду менять электропроводку в 2-х комнатной квартире, подскажите сколько гадо метров провода (17 точек) Миша Михаил, вопрос сложный, т.к. никто здесь не видит схемы вашей электропроводки. Лично у меня на двушку 60м2 хватило две бабины по 130метров (одна на розетки 3х2,5 (15 штук), другая на свет 3х1,5), плюс 20 метров кабеля на плиту 3х4, телевизионного около 50 метров (делал розетки в каждую комнату и кухню), интернет совсем чуть-чуть, т.к. розетку сделал в коридоре под роутер. А вообще все зависит от удаления распредщитка до распредкоробки и каждой точки. Прикините на глаз и возьмите с запасом.

четко сказать без плана нельзя, но у меня на 42м2, ушло 220 метров.

так много понадобилось, т.к. максимально пытался разделить нагрузку. 1 кабель + ДИФавт. это Стиралка, 2. ДИФавт – посудомойка, 3. ДИФавт – элетроплита, а далее просто автоматы – 4, все жилые разетки, 5. Освещение 6. СВЧ+ кухонные разетки. После этого в щитке конечно нагруженно, но зато можно занально отключить поврежденную часть. А поденьгам все это вышло около 10т.р.

Схемы электропроводки в доме Как сделать электропроводку в частном доме или квартире Расчет длины кабеля: выполняем правильный расчет Как сделать разводку электропроводки в доме? — что надо знать. Как провести проводку в квартире своими руками от щитка: основные схемы и правила + этапы монтажа Схема разводки электропроводки в квартире: примеры типовых схем, требования и нормы Проводка в доме своими руками: схема, пошаговая инструкция по монтажу Как провести проводку в квартире своими руками от щитка: схемы, правила, порядок выполнения работ Электропроводка в доме своими руками – пошаговая схема разводки и монтажа электрики

Купите для начала 100 м 3* 1.5 мм и 100 3*2 .5 мм..Если не хватит- электрик точно посчитает остаток.Я всегда так делаю- никаких не использованных остатков не остается

если шесть групп, то порядка 70 метров.

Надо мерять. Я думаю не меньше 50 м. Купите для начала 50 м. медного провода 2,5 квадрата. А потом докупите. За 1 день точно все сделать не успеете.

Это понять можно только в квартире

Идеальный вариант -вызвать мастера на место проведения работ и он Вам все посчитает.

можно уложиться в 10м если все точки рядом. возьмите рулетку и померьте, как можно ответить на такой вопрос не зная где находятся эти точки.

если полностью то приблизительно 150 метров.

Это смотря как разводить. Можно по бедности все развести одним провод 3*2,5,овесив на него и свет и розетки( кроме электроплиты и ванной).Но я за такую работу даже не берусь.Если по-нормальному, то надо разбивать на группы.Например, розетки зала- автомат 16а, розетки кухни- автомат 16а, розетки спальни- автомат 16 А, электроплита кухни- кабель 3*6 кв.мм автомат 32А, раздельно по кабелю- свет зала, кухни,спальни по 10А, Отдельный кабель на УЗО- розетки ванной 3*2,5.Может быть еще кондиционер- отдельный кабель 3*2,5( или 3*4 ).Еже телевидение( на 3 телевизора метров 70 хватит), интернет- метров 50.Итого- силового 3*1,5 не менее 150 метров,3*2,5 чуть меньше около 130 м, 3*6- метров 30( электроплита), от вводного от щита до вашего щита- 3*6 кв.мм- от удаленности около 30м.А вообще договоритесь с продавцом что лишний кабель он примет и смело берите по 150 м.первого, второго и 3*6 100 метров. Лишнее сдадите( если электрики честные).

Всё зависит от схемы подсоединений! А так на глаз примерно 100 метров.

100-300 метров. Помогло?

Ну Вы Миша даете! Вы бы еще спросили сколько саморезов уйдет на 17 точек. ))) Никто Вам правильно не ответит. Опишите подробнее. Во-первых что Вы называете точками, во-вторых площадь квартиры очень поможет в расчетах. В идеале опишите что задумали в каждом помещении, какие электрические приборы и где будут установлены, какое освещение запланировали и что еще появится в Вашей квартире в будущем (кондиционер, бойлер, кухонная техника, обогреватель на балконе, теплые полы и т.д.) Электрика – очень серьезное дело. Обратитесь к профессионалу. Электрики в интернете для этого и сидят. У меня и более 500м на двушку уходило))) И не забудьте автоматы поменять.

на 50м2 70м типа ВВГнг ls не ошибетесь

Это не главный вопрос, но лучше не экономить..

Где то около 150 метров на разеточные группы и 100 на освещение. Но опять таки все зависит от того сколько групп вам необходимо. Необходимо учитывать,что отдельный кабель идет на стиральную машинку, микроволновую печь, водонагревательные приборы.Также плита. Ну и вводной кабель с основного щита на распределительный. Звоните поможем!

Типовые решения для частного дома

хемы электропроводки и вводно-распределительных щитов разрабатываются всегда индивидуально для каждого конкретного дома. Здесь многое зависит от выбранных для установки в коттедже бытовых приборов и создаваемого освещения. Однако существует ряд основополагающих правил, которые обязательны к соблюдению при проектировании домовой электрики.

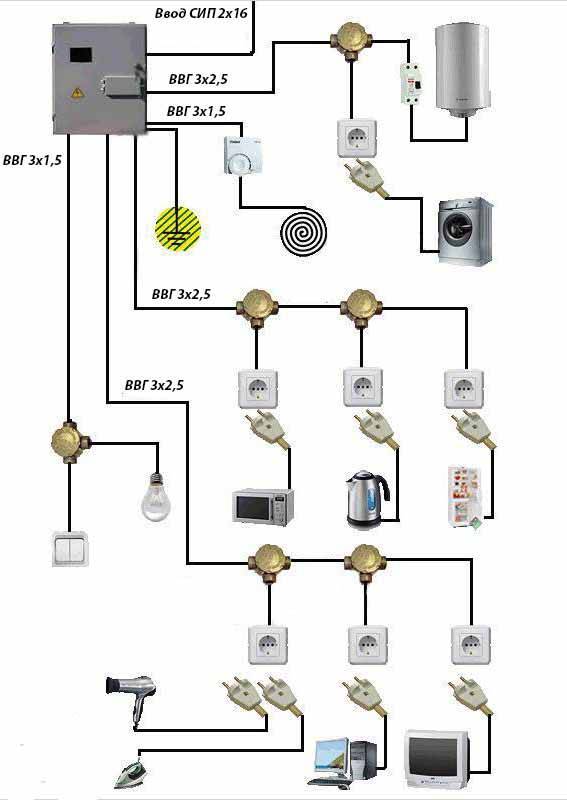

Принципиальная схема разводки электропроводки шлейфом

Домовая электропроводка должна быть выстроена по следующему принципу:

  1. Первым от ввода идет рубильник, с помощью которого можно в любой момент обесточить весь участок.
  2. Вторым размещается электросчетчик.
  3. Затем ставится общий автомат защиты.
  4. Только потом идет разветвление на группы потребления с отдельными УЗО или автоматическими выключателями.

Также в электрощите устанавливаются раздельные шины – одна на «землю» (PE), вторая на «ноль» (N). Идущие на них провода нигде не должны пересекаться или соединяться между собой. Это два отдельных контура в электрике.

Схема кухонной электропроводки для подключения бытовой техники

Сейчас есть разнообразные программы и онлайновые конструктора, помогающие рассчитать потребляемую мощность для ТУ и составить план разводки электрических проводов и розеток по коттеджу. Однако использовать их надо осмотрительно. Это выполненная с помощью подобных ресурсов онлайн планировка участка не грозит особыми проблемами. А вот ошибки в расчетах мощностей и электротоков могут привести к серьезным бедам.

Расчёт сечения кабеля по мощности и току: формулы и примеры Монтаж электропроводки своими руками: как грамотно выполнить электромонтажные работы Проводка в квартире своими руками от щитка: схема, замена Разводка электрики в квартире: схемы электропроводки + как провести самому Расчет длины кабеля: выполняем правильный расчет Проводка в квартире своими руками от щитка: схема, замена Схема разводки электропроводки в квартире: примеры типовых схем, требования и нормы Проводка и развод электрики в квартире своими руками Как сделать разводку электропроводки в доме? — что надо знать. Что нужно знать, чтобы произвести грамотный расчет электропроводки?

Необходимые отступы при монтаже электропроводки

Проектировать электрощит и средства защиты в нем следует доверять только профессионалам. Несмотря на существующие типовые решения, все равно каждый проект получается в итоге с теми или иными индивидуальными особенностями. Без познаний в электротехнике самостоятельно заниматься подобными расчетами не стоит. Потом соединить провода по разработанному чертежу можно самому. Но проектирование лучше оставить специалисту.

Отступы при монтаже электропроводке в кухне

Разновидности схем разводки электрики

Существует три вида схем разводки электрической проводки в квартире:

  • В распредкоробке. В подъездном электрощите ставится счетчик и автоматы. Провод питания направлен в квартиру, доведен до распределительной коробки каждого помещения. Тип соединения распредкоробков – последовательный. От них кабели расходятся на освещение, выключатели, розетки.
  • Звезда. Прямое подключение каждой розетки к электрощитку и наличие автомата для каждого потребителя. Преимущества системы – ремонт на отдельном участке без выключения общей запитки квартиры. Минусы – понадобится много кабеля.
  • Шлейф. Потребители подключаются к щитку прямым способом. Перед этим их формируют в группы, отводя от каждой отдельный кабель.

Для эффективности электролинии комбинируйте типы разводки.

Нормативные документы

Все стройматериалы и деятельность строителей регламентируется правилами и требованиями, у них есть название, а это ГОСТ и СНиП. Так же к электрике в домах и других сооружениях применяют Правила Устройства Электроустановок. В этом документе прописаны требования к электрооборудованию.

Электрика в доме должна быть подключена к напряжению, только после того как пройдёт проверка на наличие короткого замыкания.

Если решили сделать проводку в своём доме или квартире самостоятельно, то хорошо изучите требования, которые к ней предъявляются.

Главное учтите такие детали электрической проводки, как распределительные коробки, выключатели, счётчики и розетки должны быть в зоне быстрого доступа.

Электропроводку в доме монтируют своими руками быстро, но необходимо помнить, что проводка очень капризна с точки зрения безопасности. При определённых знаниях всех норм можно придержаться. Так выключатели по ПУЭ необходимо монтировать на уровне от 0,6 до 1,5 метров от пола.

Кабель, который должен подходить к выключателю, располагают сверху. На уровне от 0,5 до 0,8 метров от пола располагают розетки, это необходимо для безопасности в случае затопления дома. От газовой, электрической плит, труб и отопительных радиаторов розетки должны быть на расстоянии примерно 0,5 м.

Провода к розеткам всегда подходят снизу вверх, вот так проводят установку электрики в доме своими руками. В комнате на каждые шесть квадратных метров должна быть 1 розетка, исключением будет кухня, так как в ней устанавливают столько розеток, сколько нужно.

Монтаж розеток в туалете нельзя, а в ванной монтаж розеток разрешается (при наличии развязки через трансформатор). Трансформатор устанавливают вне ванной комнаты. До того как вы начнёте монтаж электропроводки необходимо составить её план, на плане необходимо разметить расположение проводки в стенах

Важно размещать провода либо по горизонтали, либо по вертикали

Проводка должна быть расположена вдали от балок перекрытий, труб. К примеру, электропроводка от балок и карнизов должна быть расположена на расстоянии от 5 до 10 см. От потолка необходимо выдержать расстояние в 15 см, от поверхности пола от 15 до 20 см. Розетки от окон и дверей должны быть на расстоянии 10 сантиметров. Скрытая или наружная электропроводка не должна прикасаться к частям конструкций выполненных из металла.

Если провода проводки идут параллельно друг другу, то расстояние между ними должно быть не менее 3-х миллиметров. А лучше всего каждый провод пометить в гофру или отдельный короб. Вот так происходит монтаж электрики в деревянном доме своими руками.

Для соединения и разводки проводов используют специальную распределительную коробку. Места соединения проводов обязательно изолируют, и не соединяйте медные провода с алюминиевыми проводами.

Какую схему разводки проводки выбрать для квартиры Расчёт сечения кабеля по мощности и току: формулы и примеры Как правильно сделать разводку электропроводки в квартире или доме Монтаж электропроводки своими руками: правила электромонтажных работ Правила разводки электропроводки Проводка в доме своими руками: схема, пошаговая инструкция по монтажу Разводка электропроводки своими руками - как сделать в квартире или доме, схемы +видео Монтаж электропроводки в квартире - 7 шагов от а до я. схемы, установка розеток и выключателей, прокладка кабеля, сборка распредщитка. Правила разводки электропроводки Схема электропроводки в частном доме своими руками – как сделать схему подключения электрики

Если вы собрались производить установку электропроводки из медного провода, то устанавливайте ее только из медного. Болтовыми соединениями ко всем приборам прикрепляют заземление и провода нуля.

Если учесть все правила и нормы, то все схемы соединений можно составить своими руками.

Проект и схема разводки электропроводки

Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая – от этого зависит безопасность проживающих в доме или квартире.
Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения
с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже:

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы – это указание места установки приборов и прокладки проводов

При создании схемы электропроводки
важно заранее продумать где, сколько и какая будет стоять бытовая техника

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько – параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности.
Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

освещение кухни, коридора и жилых комнат;
освещение туалета и ванной;
электроснабжение розеток жилых комнат и коридора;
электроснабжение розеток кухни;
электроснабжение розетки для электроплиты.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия

Эти два способа хорошо применять, если не хочется штробить
стены. На схеме такая проводка отмечается пунктиром.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

где P – суммарная мощность всех используемых приборов (Ватт), U – напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт.
Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор,
в приведенной ниже таблице указаны основные параметры провода и кабеля:

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то
потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным
питанием для соединения щитка освещения с основным щитом;
провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом;
провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток;
провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей;
провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 – 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается
отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов,
а также трубы, кабель-каналы или короба для электропроводки, подрозетники.

Монтажная схема разводки электропроводки в квартире Схема электропроводки в квартире: разводка электрики для разных помещений Схемы электропроводки в частном доме: правила и ошибки проектирования + нюансы разводки электрики Расчёт сечения кабеля по мощности и току: как правильно рассчитать проводку ➰ разводка электрики в квартире своими руками: экономим на оплате труда специалиста Электропроводка в частном доме своими руками Порядок монтажа электрики в квартире — 7 шагов от а до я. Как провести проводку в квартире своими руками от щитка: схемы, правила, порядок выполнения работ Схемы электропроводки в частном доме: правила проектирования и советы по разводке электрики

Обзор частых ошибок проектирования

Недочеты в схеме или планировании работы влекут за собой ошибки монтажа, а это грозит нарушениями в функционировании электросети. Результатом может стать выход из строя дорогого оборудования, а что еще хуже – электротравма одного из жильцов.

  • использовать некачественную продукцию без маркировки и сертификации;
  • производить расчеты «один-в-один» – любые технические изделия и материалы необходимо приобретать с запасом;
  • закладывать в проект монтаж обычных розеток для подключения варочных поверхностей, котлов, тепловых пушек;
  • в деревянных домах планировать применение закрытой проводки – более сложной и подчиняющейся списку требований ПУЭ;
  • проектировать коммутацию в одной распределительной коробке низковольтных и мощных силовых проводов;
  • планировать соединение проводов опасными для дальнейшего обслуживания и эксплуатации скрутками; лучший вариант – готовые клеммы;
  • составлять цепи из алюминиевых и медных проводов, а также использовать алюминиевую проводку.

Некоторые ошибки касаются неправильных расчетов. Например, штробы под кабель при закрытом способе монтажа должны закладываться на глубину 2-2,5 см, не меньше.

Неправильно располагать распределительные коробки внизу или на уровне человеческого роста. Их место – под потолком, в 20 см от подвесной конструкции или бетонной потолочной плиты

Нельзя подключать заземление розеток с помощью шлейфа, производить заземление на чугунные канализационные или стальные газовые трубы.

Если вы не знаете, как правильно провести электрическую проводку в доме, обратитесь в проектную организацию. Специалисты выедут на место и составят схему разводки, опираясь на конкретные условия монтажа.

Подготовка материалов

Чтобы закупить необходимые монтажные материалы и определить их количество, возьмите за основу составленную электросхему. Элементы управления, защиты и учета, располагаемые в щитке, на ней уже указаны, остается подобрать кабельную продукцию и подрозетники (выключатели и сами розетки можно приобрести позже). На этот счет рекомендации такие:

  1. Используйте для разводки электрики медный кабель марки ВВГ на 3 цельных жилы и его разновидности. Не берите алюминиевые и многожильные провода (например, ПВС), предназначенные для других целей.
  2. Медная электропроводка в квартире или частном доме, питающая осветительные приборы, должна иметь минимальное сечение 1,5 мм². Розеточную сеть нужно делать кабелем 2,5 мм², а присоединение заземляющего контура выполнять сечением 6 мм².
  3. Если необходимо провести наружную линию от столба к зданию, применяйте самонесущий провод СИП на 16 мм² и специальные подвесные кронштейны.
  4. Для скрытой прокладки кабелей используйте металлорукав либо пластиковую гофрированную трубу соответствующего диаметра (провода должны занимать не более 40% полости защитного рукава), фиксируемую на защелках или хомутиках.
  5. Не предусматривайте много одиночных комнатных розеток в разных местах, лучше поставьте пару блоков на 4—5 вилок. Для кухни вполне достаточно одной группы из 5 розеток.
  6. Расчет числа распаечных коробок ведется по представленной ниже схеме, где показан правильный монтаж проводки. Коробка ставится на каждом ответвлении от основной магистрали.

Перед расчетом количества кабельной продукции продумайте способ укладки электропроводки. Оптимальный вариант – развести проводники за потолочной и стеновой обшивкой из гипсокартона, в полу или под плинтусом. Такой подход позволит уберечь коммуникации от повреждений при последующих ремонтах и легко реализуется в однокомнатных и двухкомнатных квартирах панельных домов.

В деревянных домах, построенных из бруса либо по каркасной технологии, практикуется внутренняя разводка открытого типа – на изоляторах либо в пластмассовых каналах, как сделано на фото. В этом случае удобнее проложить сеть из плоской разновидности кабеля – ВВГ-П. Не забудьте и о слаботочных линиях – витой паре для интернета, сигнализации и так далее, их тоже надо развести по комнатам.

Также стоит упомянуть об электропроводке в стиле ретро, гармонично вписывающейся в интерьер любого деревянного жилища, в том числе и бревенчатого. Но учтите, что цена комплектующих втрое выше обычных материалов, а способ монтажа, показанный в видеосюжете, требует некоторых навыков.

Составляем и выбираем правильные схемы разводки электропроводки в квартире

Современная квартира оснащается большим количеством разнообразной бытовой техники. Микроволновые печи, электрические водонагреватели, холодильники, камины, кондиционеры, электроплиты – все эти приборы создают серьезную нагрузку на электросеть.

И если дом, в котором находится ваша квартира, был построен несколько десятилетий назад, когда набор домашней техники ограничивался телевизором, холодильником и иногда пылесосом, имеющиеся провода могут такую нагрузку попросту не выдержать. Чтобы избежать связанных с этим проблем, необходимо своевременно выполнить замену электропроводки квартире.

С выполнением всех сопутствующих мероприятий можно справиться собственными силами. Нужно лишь подробно изучить особенности существующих схем эл. проводки в квартире, разобраться в порядке проведения работы и сделать все с соблюдением требований техники безопасности.

Схема электропроводки в квартире и в частном доме

Схема электропроводки

Для капитального ремонта дома или квартиры всегда необходима новая схема электропроводки. Важно не только обеспечить помещение электроэнергией, но и сделать проживание безопасным. Все этапы работ можно выполнить самостоятельно, однако нужно соблюдать нормы и правила.

Отличительные черты современной электропроводки

Электропроводка

Схема новой электропроводки в частном доме составляется перед монтажом.

Сейчас жилье невозможно представить без компьютерной, бытовой и телевизионной техники. К каждому потребителю подводится отдельная электрическая линия. Если раньше достаточно было протянуть провода к розеткам и светильникам, то сейчас требований больше. Сложности возникают уже на этапе составления чертежа.

Следует продумать и прокладку слаботочных компонентов — кабелей для интернета, телефона, телевизора. Слаботочки укладывают параллельно силовым.

Изменилась система освещения. Если ранее в комнате имелась люстра, а торшеры подключались к розеткам, то сейчас используются точечные светильники, требующие прокладки отдельных ветвей.

Увеличение количества потребителей приводит к недостаточности сечения имеющегося кабеля, из-за чего проводка перегорает. Все это учитывают при составлении схемы.

Необходимость в схеме разводки

На чертеже отображают места расположения выключателей, розеток, светильников. Схему составляет каждый электрик. Однако выполнить это действие можно самостоятельно.

Главное — правильно определить нагрузку, разделить провода на группы. Схема электропроводки должна содержать счетчики, защитные автоматы, заземление. Правильно составленный чертеж облегчает процесс укладки проводки, делает использование электросети безопасным.

Необходимость в схеме

Схема электропроводки помогает определить места установки розеток, выключателей, светильников.

Согласование проекта и подготовительные мероприятия

План электрической сети составляют так:

  1. Рассчитывают мощность, количество потребителей, требуемое сечение проводов.
  2. Проектируют заземление.
  3. Составляют схему разводки. Указывают места расположения силового оборудования.
  4. Рассчитывают смету.

Полноценный проект квартирной проводки можно заказать только в лицензированной компании. После этого его согласуют с поставщиком электрической энергии. Сделанные самостоятельно чертежи не принимаются к рассмотрению. Самому можно составить примерный план, облегчающий монтажные работы.

Выбор фаз

Тип входного напряжения — важный параметр проводки. Применяются такие типы электрических сетей:

  1. трехфазную укладывают в домах большой площади, где устанавливаются мощные потребители, например, котлы. Этот вариант применяют при большом суммарном энергопотреблении. Разводку делают так, чтобы нагрузка равномерно распределялась по всем фазам. Требования к такой сети выше, монтаж обходится дороже.
  2. однофазную сеть формируют в квартирах или небольших домах, где отсутствуют котлы, водонагреватели.

Расчет мощности

Для вычисления суммарной нагрузки нужно сложить показатели энергопотребления всех приборов. Параметры можно найти в технической документации. К полученным значениям добавляют 20%.

Самыми мощными считаются водонагреватели, пылесосы, стиральные машины, электрические плиты, вытяжные системы. Светильники потребляют малое количество энергии.

Небольшую мощность имеют современные компьютеры, телевизоры, мелкие бытовые приборы. Однако их параметры также учитывают при вычислении предполагаемой нагрузки.

Кабели и комплектующие

Для выбора сечения провода с учетом мощности используют таблицу.

Мощность, кВт Ток, А Сечение провода, мм2
1,5 2,5 4 6 10 16 25 35 50 70 95
0,5 2,3 100 м 165 м 265 м 395 м
1 4,6 30 м 84 м 135 м 200 м 335 м 530 м
1,5 6,8 33 м 57 м 90 м 130 м 225 м 355 м 565 м
2 9 25 м 43 м 68 м 100 м 170 м 265 м 430 м 595 м
2,5 11,5 20 м 34 м 54 м 80 м 135 м 210 м 340 м 470 м 630 м
3 13,5 17 м 29 м 45 м 66 м 110 м 180 м 285 м 395 м 520 м
3,5 16 14 м 24 м 39 м 56 м 96 м 155 м 245 м 335 м 450 м
4 18 21 м 34 м 49 м 84 м 135 м 210 м 295 м 395 м 580 м
4,5 20 19 м 30 м 44 м 75 м 120 м 190 м 260 м 350 м 515 м
5 23 27 м 39 м 68 м 105 м 170 м 235 м 315 м 460 м 630 м
6 27 23 м 32 м 56 м 90 м 140 м 195 м 260 м 385 м 530 м
7 32 28 м 48 м 76 м 120 м 170 м 225 м 330 м 460 м
8 36 42 м 67 м 105 м 145 м 195 м 290 м 400 м
9 41 38 м 60 м 94 м 130 м 175 м 255 м 355 м
10 45 34 м 54 м 84 м 120 м 155 м 230 м 320 м
12 55 45 м 70 м 92 м 130 м 190 м 265 м
14 64 38 м 60 м 84 м 110 м 165 м 230 м
16 73 53 м 74 м 99 м 145 м 200 м
18 82 47 м 65 м 88 м 125 м 175 м
20 91 59 м 79 м 115 м 160 м

Также для обустройства электросети потребуются:

  1. Автоматические отключающие блоки. Их размещают в электрощитовой. Автоматы предназначены для защиты человека и имущества от опасных последствий короткого замыкания.
  2. Выключатели, розетки. Современные электрические схемы снабжают заземленными комплектующими, для чего устанавливают специальные линии или разъемы.
  3. Распределительные коробки. Используются для объединения нескольких ветвей.

Разделение электропроводки на группы

Все кабели распределяют на 4 ветви:

  1. Для крупной бытовой техники. Отдельно обустраивают линию для стиральной или посудомоечной машины.
  2. Кухонную ветвь (для чайников, варочной панели, духового шкафа). При повреждении этой линии комнаты не останутся без электроснабжения.
  3. Для санузлов. Розетка в туалете или ванной — обязательный атрибут. К ней подсоединяют системы фильтрации или вентиляции, фены, электробритвы.
  4. Осветительные линии. Желательно провести свет отдельно от других ветвей.

Стационарная бытовая техника

Мощные приборы устанавливают в кухнях или санузлах. Больше всего энергии потребляют устройства с ТЭНами. При замене стационарных установок требуется обесточивание квартиры. Чтобы этого не происходило, предусматривают отдельную ветвь.

Силовую группу снабжают автоматом соответствующего номинала. Он прекращает подачу электричества при перепадах напряжения.

Стационарная бытовая техника

Стационарная бытовая техника потребляет много энергии.

Имеется возможность отключения части приборов, при котором остальные устройства будут работать нормально.

Выделенная линия для кухни

Часть бытовой техники включена всегда. Постоянно работают проточные нагреватели, холодильники. При укладке общей проводки для всей квартиры из-за перегорания провода на кухне обесточиваются все комнаты.

Электроснабжение будет отсутствовать до выявления и устранения неисправности. Нельзя нагружать одну линию всеми приборами. При раздельной укладке свет будет всегда. Даже если работает единственная розетка, можно подключать инструменты.

Группы освещения

Разветвление осветительной сети делают независимо от количества комнат. Основной светильник и дополнительные точечные приборы подключают к разным линиям. Так освещение будет отсутствовать только при возникновении неисправностей на входе проводки в квартиру.

Группы освещения

Разветвление делают независимо от количества комнат.

Помещения с повышенной влажностью

Попадание влаги — частая причина поломки приборов на балконах или в санузлах. Поэтому электрическую схему помещений составляют с соблюдением правил:

  1. Проводят отдельную сеть с защитным автоматом.
  2. Устанавливают герметичные распределительные коробки. Их располагают за пределами помещения. Выключатели также выносят на стену коридора.
  3. Используют специальные розетки. Они снабжаются крышками, закрывающимися при извлечении штекера.
  4. Все провода защищают гофрированным шлангами. Тщательно изолируют места соединений.
  5. Стандартные светильники заменяют слаботочными. Предпочтение отдают приборам, работающим от сети 12 В.

Обзор схем электропроводки для жилых помещений

Существует несколько стандартных чертежей, применяемых для разводки электрической сети квартиры или дома. Места установки комплектующих выбирают произвольно, однако есть рекомендации, касающиеся высоты монтажа.

Однокомнатное жилье или студия

Количество потребителей в однокомнатной квартире минимально, однако это не значит, что укладывать проводку проще. Простая схема включает отдельные линии для комнаты, кухни и санузла. На каждое помещение приходится по 1 светильнику. При необходимости разделения пространства предусматривают несколько осветительных приборов. Перед укладкой проводов нужно:

  • выбрать устройство защитного отключения (УЗО), рассчитать параметры сети;
  • определить нагрузку и сечение проводов;
  • составить схему подсоединения приборов.

После разработки эскиза с указанием мест расположения электроточек, техники и светильников, выбирают способ укладки проводов.

Трехкомнатная квартира

Разделение электрической цепи в трехкомнатной квартире выполняется по функциональному принципу. При этом учитывают такие рекомендации:

  1. Сеть розеток делят на группы с учетом числа комнат. Тот же принцип используют при разветвлении осветительной линии.
  2. Кухонную сеть снабжают отдельным автоматом. Она делится на линии для освещения и бытовых приборов.
  3. Электрическую цепь санузла разветвляют с учетом числа помещений.
  4. Отдельную ветку обустраивают для охранных и противопожарных систем. Она должна функционировать отдельно от остальных групп.

План электрики на даче

Для электроснабжения летнего дома подойдет простая однолинейная цепь. Однако при укладке проводки учитывают такие особенности:

  1. Линии электропередач, находящиеся вблизи дачных поселков, не рассчитаны на высокую нагрузку. Подключение мощных потребителей приводит к перепадам напряжения. Поэтому схему дополняют стабилизаторами и автоматическими выключателями.
  2. Дачи не используются в зимнее время. В этом период контакты и провода окисляются, выходят из строя. Поэтому кабели укладывают открытым способом, дающим доступ для быстрого ремонта.

Электроснабжение в частном доме

В этом случае схема составляется так же, как для квартиры. Однако при выборе способа укладки учитывают материал изготовления стен и потолка. Для отопительного оборудования укладывают отдельную силовую линию. При расчете нагрузки учитывают мощность устройств, работающих на придомовой территории.

Электроснабжение в частном доме

Схема электропроводки в частном доме.

Параметры электрической сети

Точно вычислить показатели проводки сложно. Узнать, будет ли меняться количество потребителей электроэнергии со временем, нельзя. Это же касается возможных мест установки. Однако можно составить примерный проект. Материалы приобретают с запасом, однако переплачивать за лишнюю мощность нецелесообразно.

Расчет нагрузки

Рассчитать этот показатель просто. Данные об энергопотреблении присутствуют в технических паспортах. Зная потребляемую мощность, можно рассчитать силу тока по формуле I=P/E, где:

  • P — мощность;
  • E — напряжение.

Допустимая суммарная сила тока, протекающего по одной линии — 25 А. Такой номинал должны иметь автоматы, через которые подключаются ветви.

Для защиты осветительных сетей могут использоваться УЗО на 16 А.

Последовательность выполнения монтажных работ

Укладку проводки начинают после составления схемы, приобретения кабелей и комплектующих.

Установка контура заземления

Частные дома снабжают элементом, который:

  • защищает пользователя при пробое тока на корпус прибора;
  • обеспечивает безопасность работы устройств, функционирующих во влажной среде;
  • препятствует появлению помех в электросети.

Контур устанавливают в грунте, в доме заземление подводят к электрическому щиту. Обязательной защиты требуют:

  • мощная бытовая техника;
  • осветительные приборы в помещениях с высокой влажностью.

Элементы распределительного щита

В этом блоке располагают:

  • общие УЗО и защитные элементы;
  • автоматы отдельных линий;
  • приборы учета;
  • нулевую и заземляющую шину.

Функции жилы в щите определяют по цвету оплетки:

  • синяя — ноль;
  • белая (коричневая или черная) — фаза;
  • желто-зеленая — заземление.

Окончательную сборку щита выполняют после укладки проводки.

Монтаж электропроводки открытого и закрытого типа

Электрические сети в новостройке укладывают 2 способами:

  1. Открытым, при котором провода фиксируют на стенах. Преимуществом метода является постоянный доступ к проводке. Открытая укладка сочетается не со всеми интерьерами. Кабель фиксируют скобами, при необходимости накрывают коробом. Отверстия для установки розетки делают буром или перфоратором.
  2. Скрытым, при котором требуется штробление стен. Провода прячут за облицовочным материалом. Такой способ электромонтажа считается более надежным, но трудоемким и сложным для начинающих электриков.

Способы ввода электричества

Если проводку в доме можно проложить самостоятельно, то вводный кабель подключают только представители сетевой компании. Процедура выполняется после проверки заземляющего контура и приборов учета. Работы осуществляют 2 способами.

По воздуху

Такой способ считается более простым и дешевым. В таком случае от опоры ЛЭП протягивают самонесущий изолированный провод (СИП). Такой метод подключения к централизованной сети не всегда можно использовать ввиду ограничения расстояния от дома до столба. Кроме того, воздушный кабель выглядит неэстетично, может повреждаться из-за сильного ветра. При большом расстоянии от столба до дома устанавливают дополнительную опору, иначе кабель провисает.

По воздуху

Ввод электричества по воздуху — самый простой и дешевый способ.

Подземный монтаж

Укладка вводного кабеля в землю — более надежный метод. Провод заглубляют на 80-100 см, защищают пластиковой или стальной трубой. При использовании этого варианта требуется отверстие в фундаменте.

Вероятность обрыва кабеля минимальна, что увеличивает срок службы электросети.

Прокладка проводки своими руками

Проводка в квартире укладывается скрытым методом. Для этого:

  1. Размечают стену по составленной ранее схеме. Указывают места расположения выключателей, розеток, светильников.
  2. Формируют каналы штроборезом. Укладывают провода, фиксируют их раствором.
  3. Устанавливают подрозетники. Монтируют все компоненты электрической сети.
  4. Заделывают штробы штукатуркой, сравнивая их с поверхностью.

При обшивке стен листовыми материалами штробление не требуется. Кабели остаются в пространстве между отделкой и стенами. В таком случае обязательно используют гофрированные рукава, которые хомутами прикрепляют к каркасу.

Основы техники безопасности: ошибки и способы их избежать

При укладке проводки соблюдают такие правила:

  1. Кабели должны пролегать горизонтально или вертикально. Скошенные участки экономят материал, однако могут вызывать проблемы при последующем ремонте квартиры.
  2. Распределительные коробки должны находиться в свободном доступе. В любой момент может потребоваться ремонт.
  3. Розетки не рекомендуется подключать последовательно.
  4. Кабели должны быть заглублены в штукатурку не менее, чем на 2 см. В противном случае короткое замыкание может спровоцировать возгорание облицовки.
  5. Про фиксации на деревянной стене необходимо применять огнеупорную гофру. Провода, даже находящиеся в рукаве, не должны контактировать с металлическими несущими конструкциями — каркасами для гипсокартонных потолков и стен.
  6. При установке розеток и выключателей в деревянном доме нужно использовать паронитовые подрозетники.

Составление схемы электропроводки — процесс сложный, поэтому при сомнениях в собственных силах стоит доверить процедуру специалисту.

Сейчас действующий прораб на одной крупной строительной фирме, занимающейся застройкой коттеджных посёлков и строительством частных домов. Раннее сам на протяжении 14 лет в качестве исполнителя занимался строительством домов и ремонтом жилых помещений.

Источник https://nikastroy.ru/razvodka-elektriki-v-kvartire-algoritm-raboty-shemy-elektroprovodki/

Источник https://stroyhelper.ru/shema-elektroprovodki/

Источник

Источник

Similar Posts
