Монтаж водопровода своими руками

Содержание

Монтаж водопровода своими руками

Планируете проложить трубы в новом доме или заменить старые? Практичный хозяин вряд ли будет вызывать сантехника и платить ему за работу. С этой задачей можно справиться самостоятельно: инструмент и материалы, необходимые для монтажа, сейчас доступны практически каждому, а рабочий процесс не вызовет трудностей, если заранее узнать обо всех нюансах. Предлагаем вам ознакомиться с пошаговой инструкцией.

install

Содержание

Сегодня все чаще в квартирах, частных домах и на дачах вместо металлических труб водоснабжения устанавливают пластиковые. Почему? Все очень просто. Во-первых, этот материал стоит гораздо дешевле – цены на пластиковые трубы почти в два раза ниже, чем на металлические. Во-вторых, процесс монтажа водопровода своими руками настолько прост, что с ним справится даже новичок – не нужна сварка, нет необходимости нарезать резьбу и выполнять другие сложные задачи. В-третьих, по надежности такие изделия не уступают металлическим трубам и даже имеют перед ними ряд преимуществ. Они не подвержены ржавлению, отложению налета, образованию конденсата, способны выдерживать температуру в пределах от -20 до +70 – +95 °C и давление до 10 – 25 бар (в зависимости от температуры). А долговечность такого водопровода может достигать 100 лет!

Итак, вы решили, что установка пластиковых труб будет для вас оптимальным вариантом. Тогда внимательно читайте нашу инструкцию, чтобы монтаж водопровода своими руками прошел быстро и без проблем. При желании справиться с работой можно всего за один день. Приступим?

1. Нужные инструменты и материалы

Важно! При выборе труб необходимо учесть несколько нюансов.

Во-первых, диаметр основной магистрали должен быть больше, чем диаметр труб, используемых для подводок к сантехническим приборам, к примеру, 3/4 и 1/2 дюйма соответственно. Это поможет обеспечить хорошее давление в трубах.

Во-вторых, подбирайте изделия исходя из температурных показателей водяной магистрали. Полипропиленовые трубы подходят для низкотемпературных систем, где температура жидкости не превышает 70 °С, металлопластиковые выдерживают до 95 °С.

2. Этапы выполнения работ

Определяемся с типом схемы трубопровода

Прежде чем приступать к монтажу труб, необходимо разобраться с их расположением и способами разветвления. Мы расскажем о двух наиболее часто применяемых схемах.

Является самой распространенной в квартирах и частных домах. От стояка прокладывается магистральная труба, от нее с помощью фитингов-тройников делаются подводки к каждому сантехническому прибору. Причем в домах с собственным котлом или водонагревателем магистраль горячей воды начинается не от стояка, а от водонагревательного оборудования – до него прокладывается контур холодной воды.

У такой схемы есть недостаток – неустойчивое давление воды на разных участках. К примеру, уменьшается напор горячей воды в душе, если одновременно открыть кран горячей воды на кухне. Недостаточное давление можно наблюдать и в водоразборных точках, наиболее удаленных от стояка

По-другому называется коллекторной, так как в систему встраивается специальная распределительная гребенка. Она представляет собой толстый отрезок трубы с выходами для труб и отсекающими кранами. На стояки горячей и холодной воды сразу после счетчиков устанавливают по такой гребенке. К отсекающим кранам присоединяют трубы, каждая из которых ведет к конкретному сантехническому прибору.

Преимуществом такой схемы является возможность использования любых видов труб и обеспечение стабильного давления на всех участках магистрали

Проводим разметку и подготовительные работы

После того как вы выберете схему монтажа, определите места расположения сантехнических приборов, если они еще не установлены. Наметьте линии, по которым трубы будут идти от стояка до каждой точки водоразбора. Учитывайте все возможные изгибы и ответвления – лучше отметить их сразу, чтобы точно знать количество фитингов. Для выполнения ровной разметки используйте строительный уровень. Расстояние от плинтуса до трубопровода, идущего параллельно полу, должно быть 15 – 30 см. Так, при открытом способе монтажа водопровод будет скрыт за мебелью и сантехническими приборами.

К слову, открытый монтаж предпочтителен для полипропиленовых труб, которые фиксируются на стене с помощью специальных креплений. А вот металлопластиковые можно скрывать под слоем штукатурки. Для скрытого монтажа необходимо штробить каналы для укладки труб. Если протяженность водопровода небольшая или необходимо скрыть лишь отдельные участки, например, подводки к смесителю в ванной, используют перфоратор и канавочное долото. Чтобы получить канал для труб на большом расстоянии, рациональнее применять штроборез, с которым работу можно выполнить гораздо быстрее. У этого инструмента два параллельно установленных диска, которые режут бетон по намеченной траектории. Независимо от варианта, который вы выберете, помните: глубина канавки должна быть такой, чтобы труба скрывалась в ней полностью. Есть вариант скрытого монтажа и без штробления – трубы скрываются гипсокартонной конструкцией. Но тогда придется пожертвовать небольшим, но свободным пространством в помещении. Хотя вы можете сделать конструкцию функциональной, например, выполнить ее в виде ниши.

Когда трубы проходят из помещения в помещение, в стене проделывается отверстие перфоратором с коронкой. Диаметр оснастки должен быть таким, чтобы в проделанное отверстие легко проходили две трубы. Рекомендуется защитить их поверхность от повреждений, поэтому в отверстие укладывается специальная пластиковая труба или манжета.

Совет специалиста. Если водопроводная вода требует дополнительной очистки, рекомендуется встроить в систему фильтр. На этапе разметки определите участок, где будет установлен данный элемент. Если вы хотите очищать всю воду, поступающую в ваш дом, монтировать фильтр следует до разводки труб. Если вы планируете защитить от накипи стиральную или посудомоечную машину, монтировать его нужно уже после отводки непосредственно к данной технике.

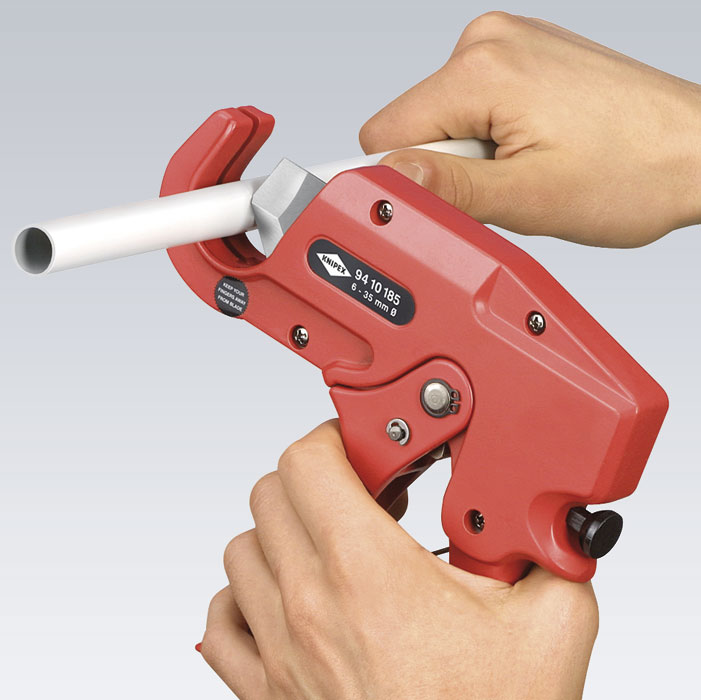

knipex

Нарезаем трубы под размер

По плану водопровода будут нарезаться заготовки. Измерьте рулеткой участок трубы между двумя точками соединения по прямой или расстояние от места соединения до предполагаемого изгиба. Возьмите трубу и отмерьте полученное значение. Прибавьте к нему еще 30 мм – по 15 мм с каждого края будет заходить в фитинг. Отрежьте трубу с помощью специальных ножниц или ножа. Кстати, такой инструмент часто поставляется в наборе с паяльным аппаратом. Кромки следует зачистить, например, абразивной бумагой. При работе с армированными трубами верхний слой пластика следует снять ножом.

Приступаем к процессу пайки

Полезный совет. Если вам нужно набить руку, рекомендуем попрактиковаться на обрезках труб и ненужных фитингах. Вы быстро освоите этот процесс и приступите к сборке трубопровода с большей уверенностью.

В быту используют раструбный метод пайки или, как его еще называют, муфтовый. Итак, установите на паяльник для пластиковых труб специальные насадки – матрицы, которые подходят по диаметру к используемым трубам и фитингам. Включите инструмент в сеть, выставите нужную температуру нагрева и дождитесь достижения заданного предела. Начинать пайку можно через 5 – 10 минут.

Матрица состоит из двух частей, которые располагаются с обеих сторон нагревательного элемента: гильзы – в нее вставляется конец трубы, и дорна – на него надевают фитинг. В процессе нагрева плавится наружная часть трубы и внутренняя часть фитинга, то есть места стыковки. Время нагрева составляет от 5 до 24 секунд – в зависимости от диаметра и толщины пластиковых элементов. Подробные рекомендации указываются производителем в инструкции инструмента, поэтому внимательно изучите ее перед началом работ.

Далее элементы стыкуются – следует сделать это с первого раза, не прокручивать их и не разъединять. Не стоит прилагать излишних усилий – достаточно соединить детали и удерживать их в течение нескольких секунд. Для полного застывания нужно от 5 до 10 минут. Теперь собранную заготовку можно переносить на место монтажа.

Запомните! Соблюдение времени термического воздействия гарантирует прочную фиксацию элементов. Если пластик перегреется, он может потечь, и соединить трубу с фитингом не удастся, либо отверстие забьется расплавленным материалом. В случае недостаточного нагрева мест соединения стыковка будет негерметичной.

Что касается выбора фитинга, то смотреть нужно на участок трубы. Если соединение прямое, требуется муфта прямая или переходник, когда идет переход с одного диаметра трубы на другой. В случае создания разветвленного участка, например, от основной магистрали делают подводку к стиральной машине, нужен тройник – Т-образный фитинг. При создании поворота магистрали применяют поворотный фитинг – уголок.

Устанавливаем элементы трубопровода

По мере изготовления отдельных участков водопровода их закрепляют на стене: при скрытом монтаже водопровода укладывают в подготовленные каналы, при открытом – фиксируют с помощью специальных креплений – С-образных скоб. Причем сборку начинают в направлении от водоразборных точек к стояку.

Монтируем запорную арматуру

За подачу воды в системе водоснабжения отвечают запорные краны (не путать с водоразборными!), которые, как правило, устанавливаются на входе магистрали. Хотя в некоторых случаях их монтируют перед каждым сантехническим прибором. Такой вариант обоснован, к примеру, в частных домах, когда водоразборные точки находятся на большом расстоянии от стояка. Часто применяют шаровые краны, которые крепят к трубам с помощью фумленты или сантехнического льна в качестве уплотнителя.

Следуя нашей инструкции, вы сможете все работы выполнить правильно и затратите на это совсем немного времени. При завершении процесса вы по праву сможете гордиться результатом и будете уверены в том, что все собрано на совесть. Нет необходимого инструмента и материалов? Купить все это можно у нас!

3. Видео по теме

Если вы еще не работали с инструментом для пайки пластиковых труб, вам будет полезно это видео.

Монтаж водопровода из полипропиленовых труб и схемы разводки

В последнее время пластиковые трубы, к которым относятся и полипропиленовые (ПП), постепенно вытеснили традиционные металлические не только в системах водоснабжения, но и в отоплении. Не последнюю роль во всевозрастающей популярности играет простота установки – достаточно легко выполнить монтаж полипропиленовых труб своими руками даже при отсутствии специальных навыков и знаний.

Монтаж пропиленовых труб своими руками

Монтаж пропиленовых труб своими руками

Преимущества полипропиленовых труб

Полипропилен представляет собой термопластичный полимер, получаемый из производных этилена. На сегодняшний день этот материал является вторым по распространенности пластиком в мире, уступая только полиэтилену. И трубы, изготовленные из полипропилена, с каждым годом все больше вытесняют устаревшие аналоги из стали. Во многом это обусловлено повышенной долговечностью и стойкостью к воздействиям агрессивных сред. Там, где стальные трубы сравнительно быстро придут в негодность, полипропиленовые способны прослужить до 50 и более лет. Но, помимо этого, есть и другие достоинства.

Схема устройства полипропиленовой трубы

    Внутренняя поверхность качественных полипропиленовых труб на стадии производства проходит специальную обработку, которая в ходе их эксплуатации снижает скорость формирования твердых отложений на стенках. Таким образом, полипропиленовые трубы засоряются гораздо медленнее, чем их аналоги из стали.

Схема устройства полипропиленовой трубы

Полипропиленовые трубы MeerPlast и соединительные детали к ним (фитинги)

У полипропиленовых труб много преимуществ

У полипропиленовых труб много преимуществ

Важно! Помимо достоинств, следует помнить и о недостатках. Он у полипропиленовых труб состоит в том, что их разновидности без армирования не лучшим образом приспособлены для систем отопления, так как полимер при контакте с водой, разогретой до температуры +90°С, размягчается.

Как выбрать полипропиленовые трубы

Пластиковые трубы производятся с соблюдением требований ГОСТа 52145-2003 на полипропиленовые трубы для водоснабжения. Его требованиями руководствуются при производстве продукции из других пластиков.

Здесь же регламентируются нормативы на доборные элементы для полипропиленовых трубопроводов. Намереваясь устроить водопровод из полипропилена своими руками, нужно изучить требования этого стандарта, чтобы квалифицировано приобрести все необходимое, а также правильно собрать его в сеть.

Содержание маркировки

Первое, на что нужно обращать внимание при подборе полипропилена для водоснабжения – это его маркировка. Она состоит из нескольких условных обозначений. Одно из них информирует о материале изготовления, а, следовательно, о его свойствах:

  1. Трубы, для производства которых используется гомополипропилен, обладающий повышенной прочностью. Ему соответствует обозначение РРН. Основное применение – для водопроводов холодной воды, а также систем вентиляции.
  2. Еще одна маркировка – РРВ. Такие полипропиленовые трубы пригодны для устройства теплых полов, а также для целей, предусмотренных предыдущим пунктом.
  3. Наиболее распространенным является третий вид. Материалом для него служит рандомсополимер полипропилена, которые обеспечивает использование продукции из такого материала на системах отопления, горячего и холодного водоснабжения.
  4. Особенный вид, позволяющий использовать их при температурах порядка 95 градусов, обозначается PPs.

Какие лучше выбрать полипропиленовые трубы для водопровода, зависит от конкретного объекта, конструкции системы, а также предпочтений застройщика.

Цветовые решения

Это фактор, который, прежде всего, обращает на себя внимание. Полипропиленовые трубы выпускаются в белом, сером, зеленом или черном цветах. Тем не менее, он практически не говорит ни о чем. Единственное отличие предназначено черному цвет – это говорит о его устойчивости к воздействию жесткого ультрафиолетового излучения.

Кроме указанных обозначений на маркировке указывается информация о производителе продукции, размере, ссылка на ОРД ( ГОСТ или ТУ), а также о классе условий эксплуатации изделия.

Фото - содержание маркировки на полипропиленовых трубах

Достоинства трубопроводов из полипропилена

Первое, с чего следует начать – составить проект системы и приобрести необходимые материалы. Среди специалистов нет единой точки зрения относительно того, что лучше – металлопластиковые или полипропиленовые трубы. В частности, трубы из металлопластика отличаются высокими техническими характеристиками, что делает их практически идеальными для систем водопровода. Однако при условии эксплуатации системы в сугубо бытовых целях, запаса прочности полипропилена будет вполне достаточно.

монтаж трубопроводов из полипропиленовых труб

Отметим также и ряд несомненных преимуществ полипропиленовых труб:

  • доступность – монтаж системы из таких труб будет на 25-40 % дешевле в сравнении с металлопластиковыми изделиями;
  • скорость и удобство монтажа – коммуникации из полипропиленовых труб собрать намного легче и быстрее, особенно, если такие работы проводятся с нуля.

Создание проекта водопровода

Чтобы подача воды в дом не была затруднена, и система работала правильно, следует составить подробный план разводки из полипропиленовых труб. При этом желательно, чтобы в ней было как можно меньше неоправданных поворотов и сгибов, а ее длина была минимально возможной.

Обратите внимание, что для визуализации схемы прохождения коммуникаций и точного подсчета количества изгибов и скосов, разметку можно выполнить прямо на стенах.

Монтаж водопровода из полипропиленовых труб можно выполнить двумя способами: закрытым и открытым. Наиболее распространен закрытый тип разводки, хотя такая система и требует профессиональных навыков. Стоит отметить, что стыков должно быть как можно меньше, ведь даже прочные сварные швы лучше не закрывать наглухо, чтобы можно было в будущем произвести диагностику состояния водопровода.

как монтировать полипропиленовые трубы для водопровода

А вот если трубы прокладывать открытым способом, то доступ до них будет максимально облегчен. В данном случае полипропиленовая труба пройдет по уровню пола, а в углах будет расположена вертикально.

Отметим несколько достоинств разводки труб открытого типа:

  • практичность и простота в обслуживании;
  • удобство укладки;
  • быстрая замена любой части трубы в случае протечки.

Водопроводные трубы, проходящие по кухне и ванной комнате, могут монтироваться как открытым, так и закрытым методом, что можно отнести к достоинствам полипропиленовых изделий.

Что понадобится для работы

Разобравшись со схемой, можно приступать к закупке инструментов.

Первое, что вам обязательно понадобится – специальный паяльник для пластиковых труб или «утюг». Если вы планируете одноразовую работу и не планируете заниматься сантехническими работами профессионально, вам подойдет достаточно простая и дешевая модель такого приспособления.

Поскольку во время прокладки трубопроводов водоснабжения из полипропиленовых труб их нужно будет разрезать, вам понадобятся специальные ножницы или обычная ножовка по металлу.

Между собой отрезки трубы будут соединяться с помощью фитингов, уголков, тройников и других соединительных деталей. Их материал такой же, как и у водопроводных труб. Что касается диаметра, то он должен превосходить сечение трубы с некоторым запасом. «Какие полипропиленовые трубы для водопровода лучше использовать и как их монтировать».

разводка из полипропиленовых труб

Дополнительно вам пригодится треугольник, уровень, рулетка, маркер, разводные ключи, ненужные тряпки, рабочие перчатки для защиты от ожогов.

Если вы производите замену трубопровода, старые металлические трубы нужно предварительно снять. Сначала нужно перекрыть главный стояк. После этого трубопровод разрезают в нескольких местах и максимально аккуратно удаляют трубы, чтобы не повредить перекрытия и стены.

Обратите внимание, что при проведении работ по полной замене водопроводной разводки в квартире многоэтажного дома, вам придется полностью перекрыть стояк в подъезде. Для этого нужно будет обращаться в ЖЭК. Не забудьте предупредить соседей во избежание конфликтов.

Трубы из полипропилена – разновидности и маркировка

В предыдущем разделе статьи уже было упомянуто, что существует множество разновидностей полипропиленовых труб. Они отличаются друг от друга по типу добавок, привнесенных в полимер на производстве, по диаметру, толщине стенок, наличию и виду армирования и предназначению. Всю эту информацию можно получить, изучив маркировку, нанесенную на внешней стороне полипропиленовых труб. Попробуем внести больше ясности в эти коды из букв и цифр.

Маркировка на трубах из полипропилена

Маркировка на трубах из полипропилена

Начинается маркировка полипропиленовых труб с названия фирмы-изготовителя. Затем указывается сортамент полимера, из которого изготовлено изделие. С видами полипропилена, используемыми при производстве труб, вы можете ознакомиться далее.

  1. PPH или PP – гомополимерный полипропилен. Самая простая разновидность данного материала. Обладает высокой прочностью и жесткостью. Трубы с маркировкой PPH или PP следует использовать только для холодного водоснабжения и исключительно внутри отапливаемых помещений – материал плохо воспринимает как очень высокие, так и очень низкие температуры.
  2. PPB – блок-сополимеры полипропилена. По сравнению с предыдущим сортаментом, обладают лучшими показателями термоустойчивости и гибкости при той же прочности. Рекомендуется к использованию в трубах холодного водоснабжения и «теплых полах». Но для линий ГВС и отопления использовать PPB-полипропилен нежелательно.
  3. PPR – рандом-сополимеры полипропилена, также известные как статические сополимеры. Отличается наилучшими показателями термоустойчвости. PPR-трубы являются универсальными и подходят как для холодного, так и для горячего водоснабжения и отопления (где постоянная температура не превышает +90-95°С).

PPR-трубы

Важно! Также стоит отдельно отметить PPs-полипропилен, который является трудновоспламеняемой разновидностью. Он так же, как и PPR, неплохо проявляется себя в виде основы линий ГВС и отопления.

В некоторых случаях для повышения эксплуатационных характеристик и устойчивости к высоким температурам полипропиленовые трубы получают армирование. С его разновидностями вы можете ознакомиться при помощи изображений, приведенных ниже. Какое должно быть давление воды в водопроводе в квартире норматив, Вы можете узнать в нашей статье.

Армированные полипропиленовые трубы

Армированные полипропиленовые трубы

Полипропиленовые трубы с алюминиевым армированием. Также известны как Stabi

Полипропиленовые трубы с алюминиевым армированием. Также известны как Stabi

Трубы, армированные стекловолокном, для отопления

Трубы, армированные стекловолокном, для отопления

Полипропиленовые трубы со стекловолоконным армированием

Полипропиленовые трубы со стекловолоконным армированием

Также маркировка полипропиленовых труб должна содержать в себе код, обозначающий рекомендуемую сферу применения изделия. Он представляет собой сочетание букв PN и двух цифр.

Таблица. Общепринятые коды, обозначающие сферу применения труб из полипропилена.

Буквенно-цифровой код Обозначение

Важно! Нередко к буквенно-цифровому коду делают простые и понятные всем пояснения, для каких именно инженерных коммуникаций в доме подходит конкретная марка полипропиленовых труб.

ПП изделия подходят для устройства отопительных систем

ПП изделия подходят для устройства отопительных систем

Возможно, Вас заинтересует информация-паяльник для полипропиленовых труб своими руками

Также на полипропиленовых трубах маркируют их внутренний диаметр и толщину стенок. При покупке следует обращать внимание на данные характеристики и приобретать все комплектующие и фитинги соответствующих размеров. Выбор диаметра и толщины стенок полипропиленовых труб зависит от нескольких факторов.

  1. Длина системы – чем она короче, тем меньший внутренний диаметр водопроводных труб допустим и наоборот. В качестве примера: для систем до 10 м подходят изделия с сечением 20 мм, от 10 до 30 м – 25 мм. А для водопровода протяженностью от 30 м подойдут только те полипропиленовые трубы, чей внутренний диаметр составляет 32 мм и более.
  2. Количество потребителей горячей и холодной воды на линии и их показатели расхода – чем они выше, тем больше должен быть внутренний диаметр полипропиленовых труб.
  3. Количество поворотов, стыков, фитингов и других подобных элементов в схеме водопровода.
  4. Давление и температура воды в магистрали.

В некоторых случаях имеет смысл выполнить предварительный гидравлический расчет всей системы водопровода в доме или в квартире.

Таблица типовых размеров труб из полипропилена марок PN10, PN20 и PN25

Таблица типовых размеров труб из полипропилена марок PN10, PN20 и PN25

Схемы разводки водопровода из полипропилена в квартире

Задача по созданию квартирного водопровода только на первый взгляд кажется простой. Схема разводки водопровода в квартире должна предусматривать доставку жидкости от центрального стояка к каждой консоли. В упрощенном варианте это мойка на кухне, умывальник, ванна или унитаз.

Но на практике наблюдается несколько иная картинка. Появляются дополнительные точки водозабора, такие, как стиральные и посудомоечные машины (смотрите как подключить к водопроводу и канализации своими руками), биде, циркулярный душ, а также прочие дополнительные сантехнические потребители. Поэтому может возникать проблема одновременной доставки воды ко многим точкам.

Применяются несколько схем распределения водопроводной воды при усложненной системе ее потребления.

Тройниковая схема

Такой распределить представляет собой центральную трубу, от которой с использованием тройников устанавливаются отводы к каждой консоли. Это наиболее простой способ распределения жидкости внутри системы, имеющий ряд недостатков.

Одним из них является падение давления воды от одного водоразбора к другому. Таким образом, на конец сети доходит только остаточная жидкость из системы, которой может недоставать. Кроме того, при необходимости ремонта или обслуживания любой консоли приходится отключать всю систему водоснабжения, начиная от стояка.

Фото - тройниковая схема разводки водопровода

Единственным преимуществом такой схемы является экономичное расходование материалов, а также простота монтажа.

Коллекторная схема

Особенностью такой схемы водораспределения является подача всего объема жидкости к распределительному устройству, называемого коллектором.

Фото - коллектор холодной и горячей воды для квартирной водопроводной сети

Он представляет собой металлический корпус, от которого устроены отводы для нескольких индивидуальных точек потребления. Их количество может быть двух до десяти. Каждый отвод оснащается шаровым краном, позволяющим отключить воду на нужной консоли.

При такой схеме подключения имеется возможность установить дополнительное оборудование. Так, на кухонном подводе можно установить дополнительные фильтры биологической и химической очистки, озонаторы, а также другие устройства. Отключенные от основного потока, они будут очищать только воду, идущую на питьевое потребление, приготовление пищи.

При ремонте можно отключить воду только на нужной точке водоразбора, не прекращая работу всего водопровода.

Для монтажа коллекторной системы понадобится значительно большее количество труб, но затраты позволят пользоваться водопроводом с наибольшими удобствами.

После составления схемы коллекторной системы водоснабжения, ее нужно мелом нанести на места прокладки полипропиленовых труб в конкретных размерах. Особо сложные схемы разводки лучше доверить опытному проектировщику, чтобы избежать ошибок.

Демонтаж старого водопровода

Начинать прокладку водопровода из полипропилена своими руками необходимо с демонтажа старых труб, если они имеются, естественно.

Возможно, Вас заинтересует информация-паяльник для полипропилена

Шаг 1. Напишите в управляющую компанию или ТСЖ заявление на перекрытие стояка. В назначенный день сантехник должен прийти и закрыть подачу воды. Не забудьте предупредить соседей о планируемых работах.

Шаг 2. Отсоедините водопровод в квартире от общего стояка. Если трубы были проложены давно и все соединения «прикипели» друг к другу – срежьте их пилой-болгаркой.

Демонтаж водопровода

Шаг 3. Если планируется замена стояка, то срежьте старый таким образом, чтобы из пола и потолка выходили отрезки трубы длиной примерно 0,5 м. Затем прочистите их при помощи специального троса. Далее нарежьте резьбу и смонтируйте новый стояк из полипропилена. На отводе в квартиру установите запорную арматуру.

Шаг 4. Отключите от линий ХВС и ГВС в квартире все потребители – раковины, ванну, унитаз, стиральную машину и т. д.

Шаг 5. Демонтируйте клипсы или другие крепежи, использовавшиеся в ходе монтажа старого водопровода.

Демонтаж старого водопровода

Демонтаж старого водопровода

Шаг 6. Срежьте болгаркой или просто снимите с креплений старые трубы. При этом соблюдайте осторожность – в трубах еще может оставаться вода. Кроме того, постарайтесь в процессе демонтажа не повредить хрупкую сантехнику.

Возможно, Вас заинтересует информация-температура пайки полипропиленовых труб таблица

Монтаж полипропиленовыми трубами

Полипропилен не рекомендуется замоноличивать, обычно им осуществляется открытый монтаж.

Потребуется – прибор для пайки с насадками; труборез; калибратор; фитинги – тройники, муфты, угольники, крестовины, запорные краны; клипсы соответствующие диаметру труб (нужны для фиксации труб вдоль стен); трубы диаметрами 1 дюйм и ¾.

Для подвода воды к сантехприборам в частном доме лучше всего использовать трубы ¾. Это связано с тем, что при маркировке полипропиленовых труб указывается внешний диаметр. Например, если труба 1 дюйм, то это не значит, что внутри будет дюймовый проход, это будет внешний диаметр, и, соответственно, внутренний проход будет гораздо уже, за счет толщины стенок.

Для системы водоснабжения компенсатор не требуется.

Монтаж проводится последовательно. Трубы легко режутся и спаиваются. Отрезанную часть трубы следует откалибровать и зачистить от внутренних заусенцев с помощью ножа. После пайки должен образоваться характерный буртик.

Для соединений полипропилена с трубами из других материалов и для монтажа водорозеток применяются комбинированные фитинги с металлической резьбой.

фитинги и трубы из полипропилена

Полипропиленовые трубы и фитинги.

соединение труб

Соединение.

Составление проекта

Монтажные работы следует начать с составления проекта будущей магистрали. Важным критерием при этом является эргономичность, вследствие чего число поворотов и соединительных элементов должно быть минимальным.

Разводка отопления

Разводка отопления

При обустройстве отопительной системы особенно важен грамотно составленный проект, в котором следует указать месторасположение таких элементов, как:

  • муфты;
  • переходники;
  • крепежи;
  • уголки;
  • отопительное оборудование.

Магистраль подсоединяется к радиаторам одно- или двухтрубным способом, сбоку или снизу.

Схема системы отопления

Схема системы отопления

Внимание! Не менее важным моментом при проектировании является и возможное термальное расширение полипропилена – это также следует учитывать.

Водопроводная разводка

Pазводка водопроводных труб в санузле

Pазводка водопроводных труб в санузле

Здесь магистраль подключается к централизованной системе с целью водоснабжения необходимых сантехнических приборов – унитаза, раковин, бойлера и проч. Существует два способа выполнения разводки.

Способ №1. Открытый вариант. Горизонтальные трубы устанавливаются несколько выше уровня пола, а вертикальные – исключительно по углам. Все это позволяет сделать трубопровод менее заметным.

Способ №2. Закрытый вариант. Крайне сложен в выполнении, поскольку подразумевает предварительное проведение максимально точных расчетов. Трубы (обязательно цельные) замуровываются в стены, а к каждому стыку должен быть свободный доступ.

Pазводка водопроводных труб в санузле

Pазводка водопроводных труб в санузле

Кроме того, разводка водопровода может быть:

  • последовательного типа (самый бюджетный и простой в выполнении вариант);
  • коллекторного типа (при подаче воды применяется коллектор);
  • с проходными розетками (мало популярен).

Монтаж металлопластиковыми трубами

Такими трубами проводят и открытый, и скрытый монтаж.

При открытом – можно применять пресс-фитинги (не разборные) и зажимные (разборные).

При скрытом – только пресс-фитинги.

Связано это с тем, что зажимные фитинги со временем ослабевают, и требуется подкрутка гаечным ключом.

Для монтажа потребуется – трубы 1 дюйм и ¾; фитинги – угольники, муфты, переходники, тройники, крестовины; труборез; калибратор; пресс-инструмент для пресс фитингов (можно взять на прокат); гаечный ключ для зажимных фитингов.

Металлопластиковые трубы продаются в бухтах большой длины, поэтому, при прокладке труб под стяжку или под штукатурку, желательно использовать цельную трубу.

применение металлопластиковых труб

Монтаж соединений с помощью резьбовых фитингов.

пресс-фитинги и трубы

Трубы и пресс-фитинги.

Сварка полипропиленовых труб

Сварка полипропиленовых труб

Сварка полипропиленовых труб

Для этой процедуры потребуются электрический лобзик (резка полипропилена) и специальное сварочное оборудование.

Сварочный аппарат

Внимание! До того как приступить к работе на аппарат надеваются гильзы (насадки) нужного диаметра. Далее с помощью терморегулятора задается соответствующая температура (порядка 260-265ᵒС), после чего прибор разогревается (о времени разогрева можно узнать из инструкции производителя).

Шаг первый. Пока аппарат разогревается, проводятся необходимые замеры, трубы размечаются и нарезаются.

Ножницы для резки полипропиленовых труб

Ножницы для резки полипропиленовых труб

Шаг второй. Торцы изделий, которые планируется соединить между собой, тщательно зачищаются и обезжириваются.

Шаг третий. С помощью карандаша отмечается глубина вхождения каждого изделия в гильзу. Характерно, что при этом должен оставаться минимум миллиметровый зазор, поэтому трубы не упираются в соединительную муфту фитинга.

Ошибки при сварке полипропиленовых труб встык

Ошибки при сварке полипропиленовых труб встык

Шаг четвертый. ПП трубу с фитингом надеваются на гильзу в соответствии со сделанными отметками, причем нагрев всех элементов должен происходить одновременно.

Внимание! В случае плохой насадки (или наоборот – чересчур свободной) одного из элементов тот сразу же отбраковывается.

Длительность нагрева зависит не только от диаметра изделий, но и от глубины сварки (об этом можно узнать из приведенной ниже таблицы).

Таблица технологической паузы

Таблица технологической паузы

Шаг пятый. По истечении определенного срока изделия снимаются и соединяются, с незначительным усилием насаживаясь друг на друга. Запрещено при этом поворачивать элементы по осевой линии.

Процесс сварки полипропиленовых труб

Процесс сварки полипропиленовых труб

Шаг шестой. На протяжении нескольких секунд после соединения выполняется первичная корректировка, далее элементы окончательно фиксируются.

Сварка полипропиленовых труб

Сварка полипропиленовых труб

Сварка полипропиленовых труб

Сварка полипропиленовых труб

Внимание! Последовательность сборки определяется заранее.

Если в месте соединения не осталось никаких зазоров, то его (соединение) можно считать качественным.

Изготовление сварочного аппарата

Ввиду того что более-менее хороший сварочный аппарат стоит свыше тысячи рублей, дешевле взять его в аренду или сделать самому. Если было выбрано последнее, то для работы следует подготовить:

Паяльник для ПП труб из старого утюга

  • термальную пасту для компьютеров;
  • утюг старой модели;
  • болт, шайбу к нему;
  • электрическую дрель;
  • гильзу (насадку) нужного диаметра.Паяльник для ПП труб из старого утюга

Последовательность действий должна быть следующей.

Шаг первый. С целью улучшения теплопередачи подошва утюга обрабатывается термальной пастой, затем фиксируется тефлоновая гильза. Расположение последней определяется заранее – широкой частью вверх или вниз.

Шаг второй. Спиливается острый «носик» для более удобной работы возле стен.

Шаг третий. Нагрев утюга проводится до тех пор, пока устройство не выключится во второй раз.

Шаг четвертый. Хорошо, если утюг оборудован термодатчиком – это позволит с точностью определить температуру нагрева. Но есть и более простой способ – посредством свинца. Этот металл плавится при 230ᵒС и выше, что примерно совпадает с требуемой для сварки температурой.

Дальнейшая технология пайки идентична описанной выше.

Монтаж линий водопровода – основные рекомендации

При прокладке водопровода из полипропилена своими руками учитывайте рекомендации, приведенные в этом списке.

  1. При работе с резьбой на стояках обязательно используйте ФУМ-ленту, сантехническую нить или лен для герметизации соединения.
  2. Водопровод монтируйте только после прокладки канализационных труб.
  3. Прокладывайте трубы с холодной водой над линией ГВС, не наоборот – это предотвратит появление конденсата.
  4. Заранее делайте пометки на трубах для соединения с фитингами – непосредственно в процессе пайки на это и на выдерживание точных размеров «на глазок» не будет времени.
  5. Трубы и горячего, и холодного водоснабжения по возможности следует прокладывать строго вертикально и горизонтально. Проверяйте это с помощью уровня.
  6. Соединения полипропиленовых труб с тройниками, коленами и прочими фитингам следует выполнять под прямым углом – перекос впоследствии может не лучшим образом сказаться на герметичности и долговечности данного участка водопровода.
  7. Для пайки водопровода из полипропилена в труднодоступных местах имеет смысл разбивать линии на небольшие участки, соединяемые друг с другом при помощи муфт.
  8. Заранее подготовьте себе удобное и достаточно просторное рабочее место для пайки полипропиленовых труб. Аппарат для подобной работы сам по себе стоит довольно дорого, потому целесообразно не покупать его, а взять напрокат.

Видео — Секреты монтажа полипропиленовых труб

Монтаж медными трубами

Потребуется – трубы ¾ и ½ дюйма (у медных труб тонкие стенки); газовая горелка; ножовка по металлу и металлическая щетка для зачистки; флюс-паста; припой; фитинги – переходники, угольники, крестовины, тройники, муфты, водорозетки.

Монтаж соединений при помощи пайки.

  1. Конец трубы и внутрь фитинга смазывается тонким слоем флюса
  2. Фитинг одевается на трубу до упора
  3. Соединение нагревается до тех пор, пока не изменится цвет трубы
  4. На стержне припоя заранее отмеривается отрезок равный диаметру трубы и делается насечка.
  5. Когда соединение раскалилось, в щель между трубой и фитингом подается припой – отрезок до насечки.

Не все могут самостоятельно освоить пайку. Для соединений медных труб также применяются специальные пресс-фитинги, которые обжимаются специнструментом.

медные фитинги и трубы

Трубы и фитинги.

пресс-фитинги

Пресс-фитинг.

спаивание трубы из меди

Пайка медных труб.

Для открытой прокладки труб применяются не отожженные трубы, для скрытой — отожженные (легко гнутся).

Технология укладки летнего водопровода

Чтобы собрать летний водопровод на дачном участке, потребуется выполнить ряд последовательных действий.

Сначала составляют подробную схему контура, исходя из реального плана участка. В таком проекте нужно прописать все структурные элементы системы – тройники, уголки, муфты, краны и дождевальные головки. Для прокладки основной трубы обычно применяют достаточно толстые трубы с сечением 40 мм. А вот все отводы из нее можно будет выполнить из более тонких труб – 25 мм или 32 мм в диаметре. Кроме того, в подобной схеме указывают и глубину прокладываемых траншей – порядка 30-40 см под газонами и 50-70 мм в местах с грядками.

Еще следует подумать о способе дренажа водопроводной системы. Как правило, прокладку труб выполняют под уклоном в сторону источника воды. Если это будет централизованный водопровод, то по направлению к нему. В самой нижней точке устанавливают кран, через который можно будет слить воду на зимнее время. Количество кранов для забора воды рассчитывают так, чтобы к ним можно было подключать короткие шланги, длиной до 5 метров, и охватить при этом весь участок. Для стандартного огородика площадью 6 соток точек отвода воды может быть до 10.

Монтаж водопровода из полипропиленовых труб

Перед закупкой всего необходимого оборудования для обустройства летнего водопровода, нужно составить спецификацию. Согласно ей и будет производиться дальнейшая закупка материалов.

Для тех случаев, когда подключение воды на даче планируется к центральной магистрали, потребуется врезка. Удобнее всего в данном случае воспользоваться специальным приспособлением – седелкой. Это хомут с патрубком на резьбе и уплотнительным кольцом. Сначала его нужно поместить на трубу, накрутить шаровой кран на патрубок и сквозь него проделать отверстие в трубе, после чего сразу же перекрыть вентиль.

На следующей стадии по участку прорывают траншеи под трубы.

Когда все готово, можно приступать к сборке трубопровода. На него монтируются краны и прочие детали системы на фитинговых соединениях.

Последнее, что необходимо сделать перед засыпкой траншей с проложенными в них трубами – проверить систему на герметичность. Если все сделано правильно, протечек быть не должно.

Монтаж трубами из сшитого полиэтилена

Данные трубы легко и просто монтируются, но потребуется – специальный опрессовочный инструмент для монтажа труб из сшитого полиэтилена, который можно взять на прокат; труборез; калибратор; латунные или PPSU (полифенилсульфон) фитинги – тройники, муфты, переходники, угольники; трубы диаметром дюйм и 3/4.

Монтаж соединений.

  1. На трубу надевается надвижная гильза
  2. Далее труба насаживается до упора на фитинг
  3. С помощью пресс-инструмента гильза натягивается на соединение «труба – фитинг» — соединение получается неразборное, очень прочное. Такие соединения можно замоноличивать под стяжку или штукатурку.

При выборе труб из сшитого полиэтилена следует обратить внимание на их маркировку, т.е. пригодность использования для питьевого водоснабжения.

монтажные работы с трубами

Монтаж соединений.

соединения фитингов с трубами

Трубы и фитинги.

И еще один очень важный момент, на который следует обратить внимание, после того как схема водоснабжения готова, и начинается выбор и покупка материалов – это качество!

Не стоит экономить и приобретать дешевые трубы и фитинги сомнительного качества. Система водоснабжения должна быть надежной, долговечной, прочной и герметичной. И это касается не только скрытой прокладки, но и открытого монтажа.

Материалы следует приобретать в специализированных магазинах, которые дают гарантию на товар и предоставляют сертификат качества на всю продукцию.

Выполнение соединений

Такая работа не сопряжена с какими-либо осложнениями. Тем не менее, несоблюдение некоторых тонкостей может привести к некачественной установке водопроводного контура и последующим проблемам.

Стыковка труб между собой производится следующим образом:

  1. Прежде всего, трубы нарезают на куски нужной длины с помощью ножовки или трубореза.
  2. Далее производят зачистку торцов трубы, чтобы устранить заусенцы – тогда соединение будет более прочным и надежным.
  3. Следующим шагом под трубы подбирают фитинги – как вы помните, все уголки, переходники и муфты были закуплены заранее.
  4. Теперь на специальный паяльник надевают насадку, соответствующую сечению фитингов и труб, которые будут обрабатываться.
  5. Прибор включают в сеть и начинают прогрев насадок. Время и степень нагрева напрямую зависят от качества оборудования и толщины стенок трубы. Теперь помещают с усилием соединяемые детали на насадки паяльника.
  6. Теперь ожидают несколько секунд, как правило, от 5 до 7, снимают элементы с паяльника, и, не проворачивая, вставляют в друг в друга.
  7. Стыкуемые детали прижимают в течение 30-40 секунд, после чего оставляют для остывания. По истечении часа полипропилен полностью полимеризуется и получится прочный стык. Проделав такую операцию со всеми стыками системы, вам останется лишь протестировать ее на предмет герметичности.

Вместе с паяльником обычно прилагают инструкцию, которая поможет правильно произвести работы по стыковке труб из полипропилена.

Оборудование

В системах летнего водопровода на даче для полива растений могут применяться такие разнообразные приспособления:

  • шланги и прочие детали для выполнения капельного способа полива (подробнее: «Виды труб для полива на даче и правила укладки»);
  • гофрированные шланги – компактные и удобные в хранении и использовании изделия;
  • дождевальные и прочие головки для полива;
  • распылители и пистолеты для полива со встроенной муфтой типа «аквастоп»;
  • штуцеры – приспособления, предназначенные для быстрого подключения шланга к отводящему крану. Один конец такого штуцера имеет «ерш», вставляемый в кран, а на другом конце расположен захват с пружиной;
  • таймеры и датчики влажности грунта – такие устройства позволяют запрограммировать автоматическое включение полива в четко указанное время.

Монтаж водопровода из полипропиленовых труб

Обратите внимание на тот факт, что различные поливочные приспособления, в частности, автоматического типа, сами перекрывают воду тогда, когда это необходимо, так что выполнять такие действия самостоятельно уже не потребуется.

В заключение отметим еще одну особенность. Основываясь на практике, опытные сантехники советуют начинать сборку линии по направлению от конечного потребителя к месту подключения к источнику воды.

Особенности монтажа

Однослойные ППР трубы PN 10 и PN 16 имеют большой коэффициент теплового расширения: при перепаде температур на 100°C каждый метр становится длиннее на 1,5 см. Даже с учетом того, что такой перепад температур в реальной жизни недостижим, это очень большая цифра. Чтобы это увеличение длинны не разрушило водопровод, в системе предусматривают компенсационные петли (компенсаторы).

Типы компенсаторов для полипропилена

Типы компенсаторов для полипропиленового водопровода

Если длинна трубопровода невелика и разводится при этом холодная вода, компенсатор можно не делать — разница в длине будет небольшой, но на ГВС желательно сделать хотя-бы элементарный Г-образный компенсатор (смотрите рисунок).

Правила монтажа полипропиленовых труб

Перед началом работ, сверяясь со схемой, нарезаем фрагменты труб нужной длины. Для работы используем только специальный инструмент. Проверяем наличие необходимых деталей. Нужно знать, что для стыков труб и перехода на другой диаметр используются специальные муфты, для поворотов и обхода препятствий – уголки, чтобы обогнуть трубу нужно применить обвод. Так же используются тройники, заглушки и крестовины. Все эти модели фитингов выпускаются в различных размерах, поэтому следует внимательно изучить схему водоснабжения перед покупкой.

Водопровод из полипропилена своими руками: элементы системы

Для обустройства водопровода из полипропилена используются не только трубы, но и множество дополнительных соединительных элементов, которые называются фитинги

Для фиксации труб на стене используются клипсы. Их располагают на расстоянии 1,5-2 м для прямых отрезков и в местах угловых соединений. Если трубы лежат одна над другой берут двойные клипсы. Стояки крепятся металлическими хомутами с резиновыми прокладками. Элемент огибает трубу, образуя кольцо. Оно закручивается с помощью болта и гайки. Специалисты рекомендуют устанавливать поворот внутреннего угла горячего трубопровода на расстоянии около 3-4 см от стены. А наружный угол, наоборот, располагать чуть ближе.

Фрагменты полипропиленовых труб с помощью сварки соединяют в нужном порядке. Для этого очищают и обезжиривают срез трубы. Выбирают насадки для паяльника, так же обезжиривают их. Затем устанавливают детали в прибор и разогревают оборудование до 260С. Как только погаснут лампочки на корпусе, можно приступать к сварке.

Водопровод из полипропилена: соединение деталей

Резка и соединение полипропиленовых деталей производится с помощью специальных инструментов. При отсутствии соответствующего навыка следует немного потренироваться на обрезках труб прежде, чем приступать к работе

Трубу и фитинг устанавливают на предназначенные для них места до упора. Выждав время для разогрева деталей, оно определяется диаметром изделий, их снимают. Затем быстрым и точным движением совмещают фитинг и трубу, продвигая ее до упора. Вращать элементы в процессе соединения строго запрещено. Некоторое время разогретые детали сохраняют пластичность, поэтому их необходимо зафиксировать до полного остывания. В результате получается монолитная прочная деталь.

Практика показывает, что монтаж пластикового водопровода вполне может выполнить самостоятельно даже неопытный сантехник. Потребуется знакомство с технологией сварки и небольшой навык в работе, который легко получить, немного потренировавшись на обрезках труб. Внимательное изучение инструкций и последующее их точное выполнение гарантирует качество монтажа, которое позволит обеспечить бесперебойную подачу воды.

Кол-во блоков: 31 | Общее кол-во символов: 40309
Количество использованных доноров: 8
Информация по каждому донору:

Инструкции по монтажу полипропиленовых труб своими руками

После вычисления длины водопровода, размеров труб и количества фитингов, выбора оборудования для монтажа и способа монтажа полипропиленовых труб для водоснабжения (водопровода) проводятся такие работы:

  1. Демонтируется старый трубопровод.
  2. Нарезаются отрезки требуемого размера.
  3. Если требует конструкция трубопровода, то на концах металлических труб нужно поставить специальные соединительные муфты.
  4. Полифузной сваркой паяются муфты, трубы и тройники.
  5. Монтируется запорная арматура.
  6. В стенах сверлятся устанавливаются крепления. По необходимости делаются штробы в стенах.
  7. Монтируются полипропиленовые трубы.
  8. Если проектом предусмотрены трубы разного диаметра, то они соединяются фитингами-переходниками.

Монтируем в стене

1717a297817714cf335033ddb41c6714.jpgМонтаж в стене производится методом полифузной сварки, поэтому шов получается монолитным и прочным.

Полифузная сварка – это получение неразъемного соединения деталей прогревом деталей до температуры частичного плавления поверхностей.

При таком соединении нет необходимости в контроле соединения во время эксплуатации, как в случае со стальными трубами. Поэтому монтировать в стене можно при соблюдении условия соответствия используемому теплоносителю по температуре и давлению.

Монтируя ГВС, необходимо предусмотреть место для теплового расширения.

Как правильно монтировать скрытый трубопровод:

  1. Трубопровод, который монтируется в стену, должен быть максимально цельным. Надежность трубопровода определяется количеством соединений.
  2. Соединительные элементы трубопровода должны быть из того же материала, что и его основная часть и иметь такой же или даже больший запас прочности.
  3. Все трубы, смонтированные в стене, должны быть теплоизолированы для предотвращения появления конденсата. Теплоизоляция дает возможность трубам свободно сужаться и расширяться.
  4. Обязательно наличие ревизионного люка для доступа к запорной арматуре и кранам. Такие люки и крышки есть в свободной продаже в огромном ассортименте.

Фитинги для полипропилена и их монтаж

Фитинги условно делятся на два вида:

  1. С резьбовым соединением.
  2. Для соединения полипропиленовых деталей и узлов друг с другом.

Фитинги с резьбовыми соединениями делятся на неразъемные и разъемные. Разъемные стоят дороже, но они удобнее в обслуживании и монтаже. Надежность и тех, и других одинакова, поэтому выбирают фитинги только исходя из удобства.

Например, для подсоединения бачка унитаза удобнее поставить резьбовое разъемное соединение, а при подключении гибкого шланга лучше использовать неразъемный фитинг.

С использованием полипропиленовых труб и фитингов их монтаж проводится 2-мя способами:

  1. Сварное соединение.
  2. Цанговое соединение.

46f967001774c575f07bf6e0d5240b64.jpgФитинги сварные образуются при помощи специального устройства для диффузионной сварки.

Сварочный аппарат нагревает место соединения до температуры 260°С.

Парные насадки определенного диаметра нагревают соединяемые детали, благодаря чему происходит изменение материала на молекулярном уровне, поэтому труба и фитинг становятся единым целым.

Такой способ сварки гарантирует очень высокое качество соединительного узла.

Также есть фитинги зажимные, или компрессионные. Они предназначены для всех видов полипропиленовых труб. Преимущество этих фитингов в том, что при работе с ними не нужны никакие специальные знания или практические навыки.

Принцип – надел и закрутил. Компрессионные фитинги тоже выполняются из полипропилена, а цанговая конструкция обеспечивает плотное и прочное соединение. Такой тип рассчитан на рабочее давление до 16 атмосфер.

Закрытый и открытый монтаж водопровода из полипропилена

Обустройство водопровода из полипропилена своими руками начинается с составления первичной схемы – возьмите листок бумаги и ручку либо воспользуйтесь 3D-редактором и составьте план. Сначала укажите и разместите все устройства, которые являются потребителями воды – краны, ванну, душ, стиральную машину и т. д. Затем разместите на схеме источники горячей и холодной воды – это могут быть как стояки, так и отопительный котел частного дома. Завершите составление плана подведением к потребителям линий горячего и холодного водоснабжения от их источников.

Возможно, Вас заинтересует информация о том, что такое кран полипропиленовый и как его установить.


Закрытый монтаж трубопроводов

После следует решить, каким способом будут прокладываться трубы из полипропилена. Существует два способа, как это сделать — закрытый и открытый монтаж. Первый подразумевает, что все линии водопровода будут «спрятаны» за внешней отделкой помещения. Для этого стены в доме или квартире следует проштробить, а в полученные каналы уложить полипропиленовые трубы. Достоинства у схемы закрытого монтажа следующие.

  1. Привлекательный внешний вид – линии водопровода скрыты от глаз и не портят красоту комнат, в которых проложены.
  2. Экономия полезной площади жилья – трубы проложены в стенах и не отнимают у вас столь ценные квадратные метры.
  3. Расставлять мебель и другие объекты при закрытом монтаже водопровода можно без каких-либо опасений.


Водопровод из полипропиленовых труб

Но при этом закрытый монтаж водопровода из полипропилена сопряжен со многими трудностями и проблемами.

  1. Необходимость выполнять штробирование – работу сложную, трудоемкую и не самую приятную.
  2. В каналы допускается устанавливать только те трубы, которые обладают малым коэффициентом линейного теплового расширения.
  3. Далеко не все стены подходят для штробирования – некоторые слишком тонкие и непрочные, вследствие этого выполнять подобные работы с ними нежелательно.
  4. Количество фитингов и различных соединений при закрытом монтаже водопровода должно быть минимально – для ремонта потребуется снимать внешнюю отделку стен.
  5. Выполнять профилактический осмотр водопровода, смонтированного закрытым способом, практически невозможно.

Выбирать подобную схему монтажа следует только в том случае, если вы готовы к тяжелой работе и точно уверены, что трубы не протекут. В противном случае имеет смысл отдать предпочтение открытому монтажу – когда все коммуникации проложены поверх отделки. Это смотрится не так красиво, но зато подобная схема более надежна – любую неполадку и протечку можно устранить в кратчайшие сроки и с минимальным приложением сил. Кроме того, водопровод, смонтированный открытым способом, можно без каких-либо проблем модернизировать, добавить к нему новые линии или просто заменить.


Открытый монтаж трубопровода

Интересно! Промежуточной схемой между открытым и закрытым монтажом является прокладка водопровода из полипропилена в фальшкоробах из гипсокартона.

Особенности монтажа труб из полипропилена

Устройство водопроводной системы на основе полипропиленовых труб, как правило, сопровождается приобретением специального инструмента и набора элементов — фитингов, обеспечивающих полноценный монтаж. Специальный инструмент – паяльник полипропиленовых труб – можно купить или разумнее арендовать.

Из набора необходимых инструментов потребуется резак по трубам (специальные ножницы). Впрочем, обрезку полипропиленовых рукавов вполне допустимо выполнять ножовкой по металлу. Для измерений понадобится строительная рулетка, а также маркер (карандаш) или нечто подобное. Не станет лишней в монтажном деле угловая линейка или транспортир. Для полного комплекта нужны также гаечные ключи либо разводной ключ.

b0db45e61201f171024785645b389dcc.jpgОдин из главных инструментов, необходимых для производства работ по монтажу полипропиленовых труб. Труборез полипропилена позволяет быстро и точно выполнять резку. Однако этот инструмент можно заменить обычной ножовкой по металлу

Каких-то особых технологических действий от сантехника процесс сборки полипропиленовых труб не требует. Но, какой-никакой опыт работы с пайкой полипропилена всё равно необходим. Полное отсутствие навыков грозит обернуться неприятными последствиями эксплуатации водопровода в будущем. А последовательность работы, примерно, следующая:

  1. Отрезается по размеру труба линии водопровода.
  2. Место реза (и соединения) зачищается от заусенцев.
  3. Подбирается и подгоняется нужный фитинг-элемент.
  4. Паяльник полипропилена оснащается соответствующими насадками.
  5. Включают нагрев на паяльной станции (предел нагрева 260ºС).
  6. Стыкуемые элементы (фитинг и конец трубы) вводят в контакт с насадками.
  7. Нагревают их несколько секунд (4-10), в зависимости от толщины стенки.
  8. Снимают с насадок и вручную быстро соединяют, вставив конец трубы в тело фитинга до упора.

Особенность последнего действия заключается в том, что его нужно выполнять достаточно быстро с чёткой фиксацией трубы и фитинга в одном положении. После соединения элементов следует выждать не менее 30 секунд. Этого времени достаточно для отвердения нагретых участков и плотного соединения их друг с другом.

Грамотно выполняемым считается монтаж любого типа водопровода из полипропиленовых труб, когда протяжка линий осуществляется от сантехнических приборов к основному источнику воды. Монтаж труб следует по возможности вести прямолинейно, параллельно полу или стенам здания. Если магистрали ГВС и ХВС располагаются в непосредственной близости одна от другой, рекомендуется линию ХВС монтировать выше линии ГВС.

f24e390ffcec5e272fde0b9a1f1b697e.jpgПример удачного монтажа водопровода на основе полипропиленовых рукавов. Подобные решения характерны для частных дачных строений. В условиях городских квартир нередко стараются делать скрытые системы (спрятанные в стенах)

Полипропиленовые трубы, если их сравнивать с металлической трубой, обладают значительно меньшей жёсткостью

Поэтому, выполняя монтаж полипропилена, следует уделять внимание надёжному креплению трубопроводов к основанию. Крепёжные опорные кронштейны нужно размещать через каждые 1,5-2 метра линии трубопровода

Магистрали водопровода желательно строить с учётом минимальных нагрузок на трубопроводы. Не рекомендуется изгибать тело полипропиленовой трубы, нагревая место сгиба, чтобы выполнить таким способом обход препятствия. Для решения подобных задач следует использовать специальные фитинги – угловые или обходные.

Порядок проведения работ

Порядок проведения работ напрямую зависит от назначения и места установки трубопровода. Естественно, что для ванной комнаты, кухни, дачного или загородного дома схема будет различна, однако можно выделить некоторые общие подходы, зная которые можно смонтировать водопровод для любых целей.

Удобно описать эти нюансы на примере того как ведется монтаж в ванной, т.к. это наиболее частый случай.

Типовая схема изображена на рисунке ниже. Если смотреть на изображение слева направо, то первая точка водоразбора будет унитаз, вторая мойка, третья ванна, также в этой схеме предусмотрен водонагреватель. Подающая магистраль (стояки горячей и холодной воды) расположены справа.

387d7cca7d720659d17078cf4149baf6.jpgРис.7. Типичная схема водопровода ванной комнаты.

Сборку водопровода начинают от стояков. Первое что делают это устанавливают счетчики. Для этого сначала к запорному крану, установленному на отвод от стояка, монтируют фильтр-грязевик (механический фильтр грубой очистки), после чего устанавливают счётчик воды. Далее вся система будет изготавливаться из ПП труб. Для соединения с счетчиком используется не разъемное резьбовое соединение.

f25bd55adc8f79f2efeafe768bb48249.jpegРис.8. Установка счетчиков на полипропиленовые трубы.

Далее на стене отмечается место расположения труб и примерно через каждые 50-100 см устанавливаются клипсы держатели

При их креплении важно следить чтобы они не попадали на место соединения труб или фитингов. В местах пересечения труб устанавливают специальные перемычки

В точках потребителей устанавливают резьбовые соединения.

Рис.9. Обвод для перекрестных трубопроводов.

Разводка для отопления


Как и в случае водопровода, перед началом монтажа системы отопления на основе полипропилена необходимо тщательно все спланировать на бумаге.

Различия же состоят в сложности расчетов, которые лучше всего доверить специалистам-теплотехникам.

Выбор используемого типа зависит от вида системы отопления. Если это низкотемпературная система (до 65С), то для ее обустройства вполне можно обойтись маркой PN20. Для высокотемпературных схем (до 95С) применяются с армированием.

Видео — инструкция по монтажу и пайки от мастера:

Для подвода теплоносителя к радиаторам чаще всего 20 мм оказывается вполне достаточно. Более широкий трубопровод устанавливать можно, однако это намного увеличит стоимость проекта. Исключение составляют случаи, когда длина составляет более 30 м. Здесь нужен диаметр именно 32 мм.

Фитинги

d65280b9c7b34ace50e320e85716ba3a.jpgСоединение полипропиленовых труб в единую систему производится при помощи фитингов.

Их назначение – герметизация соединений, обустройство отводов и разветвлений, а также создание переходов на трубы иного диаметра или из других материалов.

Различают следующие типы фитингов: переходы-патрубки, заглушки, крестовины, тройники, муфты, пробки, отводы, уголки, колпаки.

Назначение отводов и крестовин – распределение потока на несколько направлений. Уголки позволяют изменять направление. С помощью муфт соединяются трубы одинакового диаметра, а с помощью патрубков-переходов – разного. Для подключения к трубопроводам другого типа используются разнообразные штуцеры и переходники.

Особенностью фитингов для полипропиленовых труб является сам материал изготовления и технология монтажа. Полипропилен может монтироваться лишь единожды, поэтому все фитинги получаются несъемными.

Инструкция монтажа


Основной способ соединения в единую систему – раструбная сварка, иногда именуемой муфтовой. Ее смысл состоит в присоединении к фитингам не встык, а посредством дополнительной муфты. После соединения это место намертво заваривается.

Помимо этого для монтажа потребуется также следующее:

— специальное сварочное приспособление;

— труборез (особые кусачки).


Первый этап монтажа – подготовка материала. Трубы отмериваются согласно разработанной схеме и отрезаются труборезом.

Затем при помощи фаскоснимателя с торца снимается фаска. Для фаски существует специальный стандарт DVS-2207-1, который требует, чтобы наклон фаски составлял 15 градусов при глубине в 2-3 мм.

Далее необходимо зачистить место сварки от загрязнений и тщательно обезжирить. Сварочное приспособление позволяет производить одновременный нагрев муфты изнутри и снаружи. Причем происходит это строго на заданную глубину. Использовать какие-либо подручные приспособления для этих целей не рекомендуется, поскольку они не смогут дать равномерного прогрева нужных областей материала.

После прогрева аппарата фитинг насаживается на сварочный штырь, а труба вставляется в гильзу. Время прогрева зависит от диаметра и материала, чаще всего хватает нескольких секунд. Затем они снимаются и аккуратно вставляются друг в друга.

При этом недопустимо совершать вращательные движения, которые способны разрушить уже начавшее схватываться соединение.

Теперь можно приступать непосредственно к сварке. Сварочный аппарат необходимо настроить на температуру 260 С. Такой нагрев будет достаточен для плавки полипропилена и не повредит тефлоновым насадкам на нагревателе.


Когда труба будет вставлена в фитинг до упора, необходимо выдержать их в таком положении несколько секунд. Собственно, на этом сварочные работы и заканчиваются.

Спустя минуту место соединения остынет и будет готово к эксплуатации.

Проще всего производить монтаж отдельными участками трубопровода. Когда все эти участки будут готовы, их сваривают в единое целое. Чтобы готовый трубопровод не висел в воздухе, применяются специальные хомуты, закрепляемые на стенах или на полу.

Как показывает практика, полипропиленовые трубы на сегодняшний день – это наиболее удобное, простое и долговечное решение для обустройства водопровода и систем отопления. При грамотно спланированной схеме разводки труб в ванной комнате и правильном монтаже получившийся трубопровод способен прослужить несколько десятилетий в обслуживаемом режиме.

Как самостоятельно сделать сварочный аппарат

Поскольку хороший прибор для сварки стоит недешево, лучше будет взять его в аренду или изготовить своими руками.

Когда выбор сделан в пользу второго варианта, тогда нужно заранее подготовить:

  • электрическую дрель;
  • насадку (гильзу) требуемого диаметра;
  • утюг устаревшей модели;
  • шайбу и болт для него;
  • термальную пасту для компьютеров.


Очередность действий будет следующей:

  1. Чтобы увеличить степень теплопередачи подошву старого утюга обрабатывают пастой, после чего нужно зафиксировать тефлоновую гильзу. Ее положение определяют заранее – располагают широкой частью к низу или к верху.
  2. Спиливают у утюга носик, чтобы было удобнее с ним работать в непосредственной близости от стен.
  3. Нагревают гладильный прибор, пока он не выключится повторно.
  4. Наличие у утюга термодатчика позволяет более точно определить, до какой температуры нагрелся агрегат. Существует и более простой метод узнать степень нагрева прибора при помощи свинца. Дело в том, что этот металл начинает плавиться при 230 градусах, что почти совпадает с температурой, требуемой для выполнения сварки.

Последующие действия, касающиеся пайки, аналогичны описанной выше сборке.

Монтаж последовательной разводки

Принцип последовательности врезки выходов на входящей трубе осуществляют при помощи тройников. Их устанавливают последовательно на питающую трубу, каждый напротив своего объекта снабжения.

Таким способом можно подключить 2-3 объекта. Большее количество выгоднее развести параллельно.

Монтаж параллельной разводки

Для монтажа параллельной разводки нужна особая деталь – коллектор. Выпускаются полипропиленовые коллекторы для монтажа холодного и горячего водоснабжения на 3 и более выхода.

Коллектор представляет собой узел с несколькими выходами, который устанавливают на входящую трубу. Как правило, каждый выход снабжен отдельным вентилем, который позволяет изолированно перекрывать водоснабжение каждой ветки.

Часто разводку совмещают. Например, холодное водоснабжение в частном доме смонтировано параллельным образом через 5 выходной коллектор. Выходы идут на мойку, на унитаз, на стиральную машину, на душевую кабину и на бойлер.


С бойлера горячее водоснабжение требуется развести только на мойку и душ. Здесь устанавливают тройник. Одно отверстие входное – подача с бойлера, два выхода разводят подачу на оба объекта.

Обратите внимание! В приведенном примере горячее водоснабжение (а значит температура воды) душевой кабины будет падать, как только включат воду в мойке, и наоборот. .

Технология сварки труб из ПВХ полипропилена

Работа с полипропиленовыми трубами требует соблюдения некоторых рекомендаций. Правильно установленное соединение герметичное и выдерживает высокое давление.

Сварка при отрицательных температурах

Сложно получить хорошее качество сварки при низких температурах. Производители труб из полипропилена не рекомендуют проводить сварочные работы при температуре воздуха ниже +5 градусов. При температуре ниже 0 пластик становится хрупким, спайка может быть негерметичной. Это приведет к протечкам или разрыву трубопровода. В холодное время года место, где проводится сварка, прогревают – устанавливают палатку с тепловой пушкой.

Можно ли варить изделия разных производителей?

Изготовители пластиковых труб делают акцент на то, что полипропиленовые изделия разных торговых марок спаивать нельзя. Трубы и фитинги разного производства могут отличаться по нескольким параметрам:

  • допуском на диаметры;
  • скоростью размягчения;
  • цветовыми оттенками.

Попытка совместить разные по техническим характеристикам материалы приводит к трудностям при монтаже и становится причиной брака всей конструкции.

Стыковая сварка изделий большого диаметра

При прокладке магистралей сварка пластиковых труб большого диаметра (от 63 мм) производится стык в стык. Данный способ базируется на нагревании и расплавлении торцов труб, и их последующем соединении с достаточным усилием.

Важно, чтобы концы заготовок были идеально ровными. Это дает возможность получить спайку максимальной прочности, неразъемную и способную работать под высоким давлением


Раструбная пайка соединений фитинг-трубопровод

Полипропиленовые трубы диаметром до 40 см варят специальным прибором ручного типа. Состоит из центрирующего устройства и насадок для фиксации заготовок. Концы отрезанного участка трубы зачищают напильником или шлифовальной бумагой. Аппарат разогревают, в него загоняют детали будущего трубопровода и спаивают. Все движения делают быстро и четко, пока материал разогрет до нужного состояния.

Обратите внимание, что при раструбной, или муфтовой спайке наружный диаметр трубы должен быть больше внутреннего диаметра не разогретого фитинга. . После сваривания выдерживают время, отведенное на охлаждение, не двигают и не переворачивают элементы во избежание деформации

После сваривания выдерживают время, отведенное на охлаждение, не двигают и не переворачивают элементы во избежание деформации.

Как варить армированные трубы (плюс видео инструкция)

Армированные трубы применяют в системах отопления, прокладке «теплого пола» и горячего водоснабжения.
Перед тем, как приступить к работе с участием армированных полипропиленовых труб, его подготавливают – зачищают алюминиевый слой шейвером. Это необходимо для того, чтобы в процессе эксплуатации при соприкосновении с водой алюминиевая фольга не разрушалась и конструкция не давала протечек.

Фитинг имеет такой размер, в который может войти труба без верхних слоев.

Монтаж водопровода из полипропиленовых труб

Теперь, когда старые трубы сняты, можно приступить к установке новых изделий. Для начала проверьте схему водопровода, нарисованную ранее. Сопоставьте ее с той системой, которую вы только что демонтировали. При необходимости внесите в план изменения. После этого схему необходимо перенести на стены – возьмите маркер и прочертите линии там, где будут прокладываться трубы. Также отметьте места расположения тройников и запорной арматуры.

Разметка труб и фитингов водопровода из полипропилена

Важно! Для тройников, колен и прочих фитингов выбирайте такие места, чтобы в них в процессе монтажа можно было без проблем организовать пайку полипропиленовых труб. .

Дальнейшие работы выглядят следующим образом.

Шаг 1. По возможности установите на линиях ХВС и ГВС фильтры – качество водопроводной воды оставляет желать лучшего, а наличие подобных изделий пойдет только на пользу и увеличит срок службы вашей сантехники и подведенных к ней полипропиленовых труб.

Шаг 2. Смонтируйте счетчики горячей и холодной воды. Желательно, чтобы эту работу выполнял специалист, имеющий соответствующие допуски и разрешения. После монтажа счетчики должны пройти приемку и опломбировку – для этого потребуется пригласить человека из управляющей компании или ТСЖ.


Установка счетчиков воды

Шаг 3. При параллельной разводке водопровода из полипропилена своими руками произведите установку коллектора.

Шаг 4. Установите клипсы, на которые будут крепиться полипропиленовые трубы. Если планируется закрытый монтаж, то предварительно проштробите в стенах каналы перфоратором.


Шаг 5. При помощи пайки соберите основные линии ХВС и ГВС с тройниками, прочими фитингами и комплектующими. О том, как производится соединение изделий из полипропилена, вы можете в следующем разделе данной статьи.


Сборка основных линий


Монтаж трубопровода из полипропилена


Процесс монтажа водопровода

Совет! Выполняя резку трубы для определенного участка водопровода, учитывайте не только длину линии, но и ту часть изделия, которая будет вставлена в фитинг в процессе пайки. В среднем, на каждый из них уходит около до 15 мм полипропиленовой трубы.

Шаг 6. Далее установите подводящие трубы и запорную арматуру к каждому потребителю холодной и горячей воды.


Установка подводящих труб и арматуры

Шаг 7. Подключите водопровод из полипропилена к одной из раковин и проверьте работоспособность всей системы.

Шаг 8. Если в ходе проверки были выявлены какие-то неполадки – устраните их. Затем подключите к водопроводу все необходимые приборы и сантехнику.

Шаг 9. Выполните уборку строительного мусора, образовавшегося в ходе работ.

Шаг 10. При желании закройте линии водопровода декоративными коробами из пластика или гипсокартона.

Короб из гипсокартона в ванной комнате

Контактная сварка пайка

Так как подача воды осуществляется под достаточно высоким давлением, трубы и фитинги должны быть соединены максимально надежно.

1. Трубы нарезаются на отрезки нужной длины с помощью болгарки, трубореза или специальных ножниц. Для зачистки изделий с алюминиевым армированием используется специальное приспособление – шейвер .

9972f3f32e826151cb7d0793a51a8afa.jpgШейвер для зачистки труб с армированием

2. Чтобы отрезки свободно входили в фитинги, с их краев обязательно снимается фаска под небольшим углом. При этом ее углубление должно иметь размер до 3 мм. Для этих целей используется фаскосниматель .

3. Концы труб обезжириваются спиртом или уайт-спиртом.

4. На них наносится отметка. равная глубине фитинга минус пару мм (к примеру, для трубы 25 мм она составит 16 мм);

5. Фитинг и труба помещаются с двух сторон насадки паяльника так, чтобы при нагреве они достигли требуемой отметки. Концы насадки имеют небольшой конус, поэтому одевать на них трубу и фитинг необходимо с небольшим усилием.

fd227f7c9989e3c98df46e1f7f4e5e2a.jpgУстановка на насадку

a7179f6e6c87bc2071e3de20d5246b2d.jpgАппарат для сварки (паяльник)

6. Если паяльник оснащен регулятором температуры, ее нужно выставить на 260°С.

7. Интервал нагрева трубы зависит от ее толщины. Выдержав требуемое время (оно указывается в инструкции к паяльнику и может составлять от 5 до 15 секунд), трубы и фитинги плавно снимаются с насадки (дорна) и состыковываются. Желательно это делать одним движением, без излишних смещений, как можно быстрей – ведь время застывания полипропилена – всего 30 секунд.

Важно! В процессе разогрева во избежание повреждения пластика вращать трубу и фитинг не рекомендуется. Не следует и остужать ее принудительно

8. Изделия большого диаметра стыковать сложней, поэтому их соединяют с помощью особого приспособления.

Совет. Чтобы приноровиться к сварке, лучше чуть потренироваться: купить несколько фитингов и попытаться закрепить их на небольших отрезках.

9. Небольшие потеки, образовавшиеся при сварке, удаляют обычным ножом.

10. После сборки водопровода его заполняют водой и проверяют на герметичность под давлением. При этом оно выбирается в 1,5 раза выше номинального. Повысить давление можно с помощью автомобильного насоса. При необходимости проблемные стыки вырезают и впаивают в систему новые отрезки.

Важно! Испытание системы допускается только через 2 часа после окончания пайки.

Ограничения по использованию


Таблица сварки полипропиленовых трубопроводов.

При всех своих положительных качествах полипропиленовые трубы не являются идеальными — это нужно учитывать при планировании обустройства систем отопления. Это касается и выбора полимерного сырья, и его качеств. Согласно стандартам, трубы могут производиться из полипропилена нескольких марок — марка указывается на внешних стенках изделий. Номинальная прочность зависит от давления и температуры, на которые рассчитано изделие. Правило таково: чем выше давление, тем ниже рабочая температура, и наоборот.

Для сравнения свойств полипропиленовых труб была введена специальная градация типов полипропилена и областей его применения. Выглядит она так:

  1. PN 10 — тонкостенные трубы для холодного водоснабжения и теплого пола (рабочая температура до 45°С, рабочее давление 1 МПа.
  2. PN 16 — для холодного водоснабжения с высоким давлением и подводки центрального отопления с пониженным давлением.
  3. PN 20 — для трубопроводов горячего и холодного водоснабжения (рабочая температура до +80°С, давление 2 МПа.
  4. PN 25 — для центрального отопления и горячего водоснабжения (до +95°С), рабочее давление 2,5 МПа, трехслойные трубы, армированные алюминиевой фольгой.


Схема монтажа полипропиленовых труб с циркуляцией верхний разводки.

Новинкой на рынке является труба PN 25, армированная стекловолокном. От обычной она отличается тем, что необходимость зачистки стыков отсутствует. Люди стремятся сэкономить на всем, в том числе и на монтаже полипропиленовых труб. При обустройстве систем отопления и водоснабжения это может привести к большим расходам в дальнейшем. Разница в цене в зависимости от марки может быть значительной. Но если в трубу, рассчитанную на низкие рабочие температуры, пустить горячую жидкость, она может лопнуть. Перед планированием монтажа полипропиленовых труб нужно вспомнить об их специфической особенности.

Полипропилен обладает высоким коэффициентом линейного расширения: при воздействии высоких температур трубы вытягиваются и увеличиваются в диаметре.


Схема полипропиленового трубопровода с температурными компенсаторами.

Если трубопровод рассчитан на холодную жидкость, эффекта не видно. При температурах до 45°С — также. Однако при больших температурах и отсутствии пространства для расширения труба может порваться либо повредить внешнюю облицовку. Это нужно помнить и при монтаже трубопроводов на улице — зимой трубы могут дать усадку, что приведет к их разрывам и повреждению фитингов.

Существует один надежный метод предотвращения подобных последствий — выполнение компенсационных петель. Сделать их можно своими руками, создавая незакрепленные П-образные участки труб (их периодичность и размер указываются в спецификациях). Многие фирмы предлагают готовые фасонные изделия в виде петель. Несколько слов нужно сказать и о способах монтажа полипропилена. Такие изделия можно устанавливать любым из приведенных способов: скрытая прокладка трубопровода, открытая прокладка, прокладка в шахтах, коробках или грунте. Трубопроводы для воды повышенной температуры должны крепиться с возможностью последующего продольного смещения.

Фитинги ПП водопроводных систем

Термин фитинг взят из английского языка. Переводится дословно: монтировать, прилаживать, делать сборку. Конструктивно фитинг представляет собой компонент трубопровода, в частности, сделанного из полипропилена.

Этот компонент может иметь форму уголка (90º или 120º), тройника, крестовины и др. Есть фитинги с резьбовыми вставками для присоединения запорной и другой арматуры. Есть специальные обводные элементы, позволяющие аккуратно обойти места, где одна труба натыкается на другую.

2703d77955b60afa242d79e219be4727.jpgВместе с трубами из полипропилена выпускается огромное по разнообразию количество фитингов. Монтажные элементы – фитинги – существенно расширяют свободу монтажа, позволяют выбирать наиболее приемлемую технологию построения систем водопровода

Применяя любые из этих монтажных элементов, удобно выстраивать схемы разводки водопровода практически в любой их конфигурации. Так, чтобы соединить по прямой линии одну полипропиленовую трубу с другой, используется муфта. Такой же фитинг применяется, если нужно на прямом участке выполнить переход с трубы одного диаметра на трубу другого диаметра. Соединить трубы с поворотом легко при помощи угловых фитингов.

Выпускаются переходники разного типа для монтажа водопроводов полипропиленовыми трубами. Если один тип таких элементов предназначен для использования под пайку, другой тип применяют для механических резьбовых соединений. Фитинги под механическое резьбовое соединение позволяют методом силового обжима создать вполне прочное надёжное соединение, исключив из процесса технологию пайки.

32a78de1ad376d0a0ed1f8a7f0a066c4.jpgКроме традиционных монтажных методов – пайки полипропилена и механических соединений, применяется технология склеивания элементов схемы. Преимущества такой технологии – получение качественного внешнего вида водопроводной системы по причине полного отсутствия каких-либо деформаций

Кроме резьбовой соединительной методики нередко используется технология склеивания деталей водопровода. Например, при помощи специального клея, тройников и полипропиленовых труб можно легко сделать своими руками распределительный коллектор для ХВС.

Действия мастера-сантехника в этом случае сводятся к следующим шагам:

  1. Труба обрезается по размеру и зачищается от заусенцев.
  2. Поверхность трубы в месте соединения обезжиривается.
  3. На поверхность равномерно наносят слой клея.
  4. Концевая часть трубы вставляется внутрь фитинга до упора.

Время высыхания клея 20-25 минут.

Преимущества и недостатки

  • Преимущества и недостатки
  • Способы соединения труб
  • Инструменты для соединения труб
  • План работы

Среди основных преимуществ можно выделить следующие:

  • стойкость к коррозии (системы из металла быстро ржавеют, в то время как пластиковым это вообще не грозит);
  • дешевизна (они стоят дешевле, чем трубы из других материалов);
  • легкость (они очень мало весят, что тоже, несомненно, продлевает им жизнь, ведь чем тяжелее система, тем больше нагрузка как на нее непосредственно, так и на места пайки, крепления к стене и т.д.);
  • полипропиленовые трубы легко монтировать (конечно, мы не могли еще раз не упомянуть это преимущество, только следите во время монтажа за соблюдением СНиП);
  • такие системы легко поддаются чистке;
  • прочность (пластик может быть прочным; кроме того, эти трубы могут дополнительно укрепляться с помощью компенсаторов и специальных «колен»).

Среди недостатков можно выделить лишь то, что для монтажа необходим специальный инструмент.

На видео ниже показана инструкция монтажа полипропиленовых труб.

Кроме того, как и для любой перепланировки, при монтаже систем водоснабжения необходимо руководствоваться и знать СНиП.

Как пользоваться сварочным аппаратом для полипропилена

Сварочный аппарат для полипропилена имеет достаточно простую конструкцию, он состоит из нагревающей плиты, терморегулятора и ручки. Насадки крепятся с двух сторон нагревающей плиты, имеют тефлоновое покрытие и бывают разных диаметров, что позволяет решать в принципе любые бытовые проблемы.

  • Сначала отмеряется необходимая длина трубы и специальными ножницами отрезается строго по метке. С помощью торцевателя удаляем заусенцы, при наличии наружного армировочного алюминиевого слоя он также убирается. Место среза зачищается и обезжиривается. Выбранные по размеру насадки также подвергаются обезжириванию.
  • Для определения глубины вхождения трубы в фитинг их необходимо соединить еще неразогретыми и поставить маркером отметку. Насадки устанавливаются с двух сторон сварочного аппарата, на одну из них надевается конец трубы, на другую — фитинг.
  • Аппарат включается и начинается нагрев насадок. Как только лампочки на терморегуляторе погасли, значит изделия разогреты до 260°. После этого на аппарат устанавливаются труба и фитинг и выдерживаются необходимое время, которое зависит от диаметра трубы. Труба и фитинг соединяются до отметки. Ваши движения оперативные и точные! И никаких вращений! Через несколько секунд монолитная деталь готова.

c3d0c2f27c69f2e870a3f47f53a560b0.jpgМонтаж полипропиленовых труб с помощью сварки (пайки)

Чтобы качественно выполнить монтаж полипропиленовых труб своими руками, потребуется небольшой навык в эксплуатации сварочного прибора. Научиться этому можно на ненужных обрезках труб.

Некоторые советы по монтажу полипропиленового водопровода:

  • Устройство водопровода в квартире своими руками из полипропилена рекомендуется вести от точек потребления к вводу — узлам распределительных устройств.
  • Элементы креплений устанавливаются по всей намеченной линии, на них фиксируются трубопроводы, объединяясь тем самым в единую систему.
  • Если прокладка водопровода из полипропиленовых труб предусматривает, что трубопроводы горячей и холодной воды проходят рядом, то линия холодной воды должна прокладываться выше, что исключит выпадания на ней конденсата.
  • Трубы располагаются строго по горизонтали или вертикали и состыковываются только под прямым углом.
  • В труднодоступных местах трубы монтируются отдельным этапом.

Основополагающие условия для качественного монтажа

Есть обязательные правила для качественного монтажа труб из полипропилена. Тонкости, которые необходимо знать, начинаются уже на этапе планирования работ, приобретения материала и фитингов, подготовки инструмента.

Как влияют погодные условия

Планировать монтаж полипропиленовых трубопроводов, которые нуждаются в сварке, следует при температуре воздуха не ниже +10°C. Исключение составляют канализационные трубы, которые соединяют в раструб без сваривания.


Тонкость в том, что слишком низкая температура воздуха ускоряет остывание соединяемых деталей, а это время составляет всего 30 секунд (из них 4 секунды дается на небольшую коррекцию направляющей соединения). Низкая температура воздуха не оставляет времени на коррекцию, что может служить причиной некачественного соединения.

Обратите внимание! Монтаж труб из полипропилена при отрицательных значениях температуры окружающей среды не проводят!

Влияние погодных условий:

  • прямые солнечные лучи ускоряют нагрев полипропиленовых деталей, поскольку стартовая температура выше расчетной;
  • ветер ускоряет остывание, уменьшает время коррекции (рекомендуется установить щит);
  • дождь требует обязательной защиты места проведения работ, поскольку сваривать мокрые детали запрещено.

Обратите внимание! Очень важно соблюдать требуемые условия проведения работ. Нарушение технологии сварки полипропилена приводит к получению негерметичного соединения

Исправить ошибку можно только заменой узла.

Выбор комплектующих

Существует несколько правил, которые помогут избежать ошибок в монтаже трубопроводов из полипропилена:

  1. Выбор труб и фитингов проводят в зависимости от назначения коммуникаций.
  2. Покупать лучше материал от одного производителя – в этом случае трубы идеально подойдут к фитингам. Ориентироваться следует на маркировку. Цвет товара на качество и технические характеристики изделий не влияет, а является, скорее, «визитной карточкой» производителя. Например, серые трубы производства Чехии, белые – турецкие или Валтек. Исключение составляют черные изделия – они устойчивы к ультрафиолетовому излучению.
  3. Если планируется прятать трубопровод в пол или стены, то выбирать лучше материал зеленого цвета – он производства Германии и по праву считается самым качественным.
  4. Закупать материал следует согласно подробному плану-схеме будущего трубопровода.


Обратите внимание! Закупать фитинги можно точно по плану. Трубы следует приобретать с некоторым запасом, достаточно 1-1,5 метра.

Что означает маркировка полипропиленовых материалов

Производители предлагают несколько диаметров труб, которые отличаются толщиной стенки и эксплуатационными характеристиками. Выбирать материал для монтажа следует по критериям:

  1. Монтаж холодного водоснабжения PN10, PN16 (используется нечасто).
  2. Монтаж горячего водоснабжения PN20 или PN25 (25 дороже, что не всегда оправдано в частном доме, если только хозяева не будут пользоваться кипятком).
  3. Монтаж водяного отопления PN25.

Обратите внимание! Для монтажа парового отопления материалы из полипропилена использовать нельзя. Они не выдерживают температуры горячего пара и деформируются.

Технология работы

Главным достоинством использования пластмассовых коммуникаций для поведения и отведения воды, является возможность установки своими руками и использования уже спустя 30 минут после окончания работ. Существуют следующие способы монтажа полипропиленовых труб:

  1. Наружный;
  2. Скрытый.

В квартире чаще можно встретить водоснабжение скрытого типа – где трубы уходят в стенку. Это более удобный вариант по эксплуатации, но его сложнее осуществить без помощи мастера. В частности, потому что требуется разрушать стену. Поэтому большей популярностью пользуется монтаж трубопровода наружным способом.

39cb27b48cc2109647d0a7fd23b04f61.jpgФото – открытые трубы

Также схема установки зависит от системы отопления и водоснабжения. Она может быть однотрубная, двух трубная и комбинированная.

Инструкция, как осуществляется монтаж однотрубной системы отопления из полипропиленовых труб:

    Для начала выполняется проектирование системы. В однотрубной схеме используется отопительный аппарат (скажем, котел), радиаторы, трубопровод, бак для воды и дополнительные установочные элементы;

Фото – пример схемы

В зависимости от выбранной схемы может меняться принцип подключения котла или бойлера и труб, но соединение полипропиленовых отрезков практически всегда выполняется по одному принципу.

Особенности работы с полипропиленом:

  1. Угол наклона подбирается согласно требованиям СНиП и ЕНиР. Это очень важный момент, без которого работа водопровода не будет эффективной;
  2. Нужно придерживаться температуры плавления полипропилена и не передерживать соединения по времени;

Фото – время сварки

Видео: как монтировать полипропиленовые трубы

С чего начать

Чтобы работа была выполнена качественно, нужно хорошо подготовиться. Для этого нужно будет решить следующие задачи:

  • На первом этапе должна быть тщательно изучена инструкция по монтажу полипропиленовых труб.
  • Затем нужно произвести расчеты, составить схемы и приобрести материалы для сборки трубопровода.
  • Далее следует приобрести навыки по выполнению соединению труб. Как правило, достаточно выполнить два-три пробных соединения, чтобы затем без проблем провести сборку трубопровода.

Изучение теории

До начала работ стоит познакомиться со свойствами труб из полипропилена, а также изучить вопрос выполнения соединений. Много полезной информации содержат нормативные материалы – СНиП.

Составление схемы и проведение закупки

Если трубопровод монтируется взамен старого, то за основу схемы стоит принять прежнюю разводку. При выполнении монтажа в новостройке для составления схемы лучше обратиться к специалистам.

Нужно помнить, что приступать к монтажу можно только в том случае, если на руках имеется грамотно составленный проект с подробными схемами разводки, составленным с учетом всех требований СНиП. Далее наступает время покупок. Необходимо будет приобрести трубы в необходимом количестве, а также соединительные детали – фитинги.


В продаже есть разные виды труб из полипропилена, поэтому при выборе нужно учитывать условия эксплуатации будущего трубопровода. Так, например, есть трубы, которые рассчитаны на использование только внутри помещения.

Использовать этот материал для наружных сетей запрещено, так как трубы не выдержат нагрузки. Кроме того, изучая маркировку труб, можно сделать выводы, на какие условия использования рассчитан этот вид труб. Так, согласно СНиП:

  • Трубы, маркированные PN 10, разрешено применять только для холодной воды.
  • Материал с маркировкой PN 16 может быть использован для монтажа обеих разновидностей бытового водопровода.
  • Трубы, обозначенные символом PN 20, можно применять и для монтажа трубопровода подачи горячей воды, и для разводки в системе отопления.
  • Трубы PN 25 используются, в основном, только для систем отопления.

Совет! Трубы с маркировкой PN 20 и PN 25 имеют дополнительное армирование из слоя стекловолокна или металлической фольги. Такое армирование позволяет предохранить труб от температурной деформации.

Кроме того, для выполнения монтажа потребуется приобрести соединительные детали – фитинги. Могут потребоваться следующие элементы:

  • Муфты. Это соединительные детали, которые используются для соединения прямых отрезков трубопровода. В некоторых случаях может потребоваться специальная муфта, для перехода на резьбовое соединение.
  • Уголки. Это детали, созданные для выполнения поворота. Как правило, используются уголки с углом 45 градусов.


  • Тройники или крестовины. Данные фитинги используются для присоединения к основной ветви трубопровода дополнительных.
  • Переходники. Такие фитинги необходимы при выполнении соединения труб разного диаметра.
  • Хомуты. Использование хомутов необходимо для крепления трубопровода к стенам. Если трубопровод не закрепить, он может со временем провиснуть.

Совет! Ассортимент и количество фитингов определяется схемой разводки.

Необходимые инструменты

Помимо материалов, потребуется приобрести и инструмент для монтажа полипропиленовых труб. Потребуется:

  • Аппарат электросварочный, снабженные тефлоновыми насадками нужных размеров, для выполнения соединения труб.
  • Специальные ножницы с клинообразными резцами – труборезы.
  • Калибратор – специальная развертка для подготовки конца трубы и снятия внутренней фаски.

Области применения

354479aa2b78f06702014f8b2461516f.jpgВ зависимости от диаметра, особенностей конструкции и сорта полипропилена, из данного материала могут использоваться в самых разнообразных системах. Прежде всего, это водопроводы.

Для подведения воды к точкам потребления принято использовать тубы диаметром 20 мм. Участки с большей пропускной способностью (коллекторы, стояки) требуют использования 32 мм.

При этом тип зависит еще и от температуры подаваемой воды. К примеру, для горячего водоснабжения используются трубы, имеющие слой армирования из алюминиевой пленки.

В системах отопления применяются такие, в конструкции которых имеется армирующий слой из стекловолокна или алюминия. Кроме того, на участках с температурой воды, превышающей 75С, принято устанавливать трубопроводы из сшитого полипропилена. Они имеют меньший коэффициент теплового расширения по сравнению с цельными аналогами. Это позволяет избежать деформации при сильном нагреве.

Канализация – еще одна область, где широко используются трубопроводы из полипропилена. Благодаря свойствам этого материала удается создавать канализационные системы, не склонные к образованию засоров и протечек. Чаще всего для данных целей применяются трубы диаметром 110 мм, но для канализации в кухне или ванной комнате пригодны и 50-мм варианты.

Более того, в настоящее время регламент СНиП вообще не рекомендует применять другие типы для и водопроводов в жилых домах. Только полипропилен способен обеспечить необходимый уровень надежности и гигиенической чистоты.

Отличительные черты полипропиленовых труб

Сложную на первый взгляд систему водопровода из полипропиленовых труб вполне под силу сделать самостоятельно. Но прежде мастеру-сантехнику желательно получить максимум информации по теме монтажа водопровода на основе ПП труб.

Так как главный элемент монтажного процесса – полипропиленовые трубы, следует помнить, что в продаже существуют изделия:

  • однослойные на давление до 10 АТИ (PN10);
  • однослойные на давление до 16 АТИ (PN20);
  • трёхслойные на давление до 25 АТИ (PN25).

Первый вид полипропиленовых рукавов на рабочее давление до 10 атмосфер вполне подходит под монтаж линии холодного водоснабжения бытового сектора и сооружения водяных теплых полов. Из такого материала обычно монтируют систему холодного водоснабжения с рабочим давлением до 10 атмосфер.

2715380502d333a9fcce40b5d4de9da9.jpgТрубы из полипропилена для устройства магистралей водопровода производятся под разную величину давления. Обычно значение предельного давления указывает маркировка на теле трубы. Предназначение под вид водопровода (ГВС/ХВС) указывают цветовые метки

Второй вид изделий, рассчитанный на рабочее давление до 16 АТИ, тоже применяют под разводку магистралей ХВС. Их же можно использовать для устройства линий водопровода горячей воды, если предельное значение температуры в системе не превышает + 60ºС.

Третья модификация – PN20, представлена изделиями более прочными, подходящими под монтаж не только систем поставки холодной и горячей воды, но и контуров отопления. Такой полипропилен допустимо применять в системах с повышенным рабочим давлением (до 20 АТИ) и температурой теплоносителя до + 80ºС.

7e9a5605dedd3e6df156c86a10be70dd.jpgПолипропиленовая труба марки PN16 наиболее часто используется под монтаж водопровода ХВС в частном домостроении. Эти же трубы могут применяться под монтаж магистралей ГВС при условии температурного соответствия

Трубы из пропилена, маркируемые аббревиатурой PN25, предназначены для систем отопления, но могут использоваться и для водопровода ГВС. Сделаны на основе той же трёхслойной технологии. Только армирующий слой выполнен из алюминиевой фольги. Предельное значение рабочей температуры + 95ºС.

Изделия под маркой PN25 позиционируются как инновационная разработка, благодаря которой удалось избавиться от существенного недостатка полипропиленовых рукавов — теплового расширения. По сути, эти изделия являются универсальным продуктом, который может применяться под устройство водопроводов любого типа.

Следует учитывать особенность монтажа таких труб – при пайке армированный слой удаляется. Нагреву паяльником подлежит только полипропиленовая основа.

bdd87f950f45df07cf907548529f210d.jpgСтруктура рукава из полипропилена, рассчитанного для использования в системах ГВС и отопления. В качестве армирующего слоя здесь используется алюминиевая фольга, которая не менее успешно выполняет функцию изолятора

Весь существующий ассортимент полипропиленовых труб для водопровода, как правило, маркируется исходя из конкретного предназначения. Обычно маркировка – это цветные полосы, нанесённые непосредственно на внешнюю стенку трубы:

  • синие (зелёные) под ХВС,
  • красные (бурые) под ГВС или отопление,
  • оранжевые под любые системы водопровода.

Маркировка цветом облегчает выбор труб.

Последовательная и параллельная разводка водопровода из полипропилена

В ходе создания предварительной схемы водопровода из полипропилена хозяину квартиры или частного дома следует определиться, каким образом будут разводиться трубы холодного и горячего водоснабжения от стояка или нагревательного котла. Как и в предыдущем случае, существуют два способа – последовательный и параллельный.

Возможно, Вас заинтересует информация- кран шаровый латунный

Последовательная разводка, также известная как тройниковая, отличается простотой и экономией материала. Она устроена следующим образом – от источника до самого последнего потребителя воды прокладывается линия. На всем ее протяжении врезаются тройники. Через них к общим трубам ХВС и ГВС подключаются потребители воды. Но за простотой последовательной схемы скрывается один значительный недостаток – при одновременной работе нескольких приборов напор будет существенно падать. Для небольших городских квартир это не так критично, но для большого загородного коттеджа проблема может быть весьма значимой.


Последовательная разводка труб

Интересно! Иногда озвучивается еще один недостаток последовательной разводки водопровода – необходимость полностью перекрывать линии ХВС и ГВС для ремонта/замены того или иного прибора. Но эта проблема решается крайне просто: между ответвлением от общей трубы и потребителем воды врезается шаровой кран. В таком случае для ремонтных работ нет необходимости перекрывать водопровод полностью.

Параллельная разводка водопровода из полипропилена устроена более сложно – сразу после стояка или котла монтируется коллектор, а уже от него отходят отдельные линии ХВС и ГВС к каждой раковине, душу и прочим потребителям. Все трубы, идущие к ним, снабжаются вентилями, перекрываемыми для технического обслуживания, ремонта или замены прибора. Параллельная разводка водопровода предотвращает перепады напора и температуры воды на каждом отдельном потребителе при изменении числа одновременно включенных приборов. Но при этом такая схема требует большего количества труб. Кроме того, она занимает много места и, по возможности, параллельную разводку следует выполнять закрытым способом.


Параллельная разводка водопровода

Схемы подключения водозаборной арматуры

Необычное применение труб из пропилена

Из пластиковых труб можно изготовить множество полезных вещей, достаточно научиться пользоваться паяльником и запастись разнообразными фитингами.


Существует множество вариантов изготовления стульев. Ножки можно изготовить, соединив П-образно трубы диаметром 20-25 мм. Укрепить их позволит труба, приваренная по периметру сверху либо снизу. После припаивают спинку необходимой величины, а на ножки привинчивают лист из ДСП, который предварительно можно обтянуть тканью, набитой поролоном.


Мебель из полипропилена хорошо подойдет для дачи. Также все чаще можно встретить теплицы и парники, изготовленные из полипропиленовых труб. Такая конструкция достаточно долговечна, а маленький вес дает возможность собрать и разобрать ее без лишних усилий.


Небольшой парник можно изготовить, одевая трубу на предварительно вбитый в землю металлический клин, затем загибая ее и одевая вторым концом на другой клин. После загибания нескольких труб такую конструкцию можно обтянуть пленкой, а затем прикрепить ее кронштейнами.


При изготовлении теплицы концы труб следует забетонировать, а также пропустить несколько труб для повышения жесткости конструкции. Впоследствии их можно использовать для подвязывания высоких растений.


Можно изготовить из пластиковых труб небольшую беседку. Чертеж не трудно отыскать в сети, достаточно тяжелый металл заменить пластиком. Однако даже в этом случае лучше выбрать трубы большого диаметра. В качестве кровли подойдет легкий прочный материал, например, поликарбонат. Этот вариант не самый экономичный, однако более прост и доступен, нежели варка из металла. Навес монтируется аналогично.


Система полок для хранения хорошо впишется в погребе, детской, кладовке, гардеробе и т.д. Крепление к стене позволяет воспринимать большую нагрузку, а изготовить такую конструкцию не составит труда. Собрав небольшой модуль, по такому же принципу можно сделать стеллаж с любым количеством полок, которые можно вырезать из ламинированного ДСП или крашеной фанеры.

Планирование системы

Из-за того, что ППР трубы не гнуться, при разрабатывать схему разводки надо так, чтобы обходов и поворотов было как можно меньше. Ведь все они делаются при помощи фитингов, а они имеют солидную стоимость (по сравнению с трубой). Потому стараемся разводку оптимизировать — сделать как можно меньше поворотов, обходов и изгибов.

Последовательное (тройниковое) подключение

Монтаж водопровода из полипропиленовых труб с последовательным подключением потребителей (сантехники и бытовой техники) используется в небольших системах. Обычно в них 5-6 точек подключения. При такой организации водопровода от стояка отходит одна труба, она последовательно обходит все точки подключения. В случае с PPR-водопроводом все ответвления делают при помощи тройников, потому данный тип еще называют тройниковым.


Монтаж водопровода из полипропиленовых труб последовательным подключением потребителей

Плюс этой системы — необходимо небольшое количество труб, а минус — давление на каждом ответвлении падает. В результате, при одной-двух работающих точках разбора, третьей, находящейся дальше от стояка, давления может просто не хватить.

Параллельная (коллекторная) разводка

Параллельная схема подключения называется еще коллекторной. Это потому, что после отвода от стояка устанавливается специальное устройство — коллектор. Это элемент с одним входом и некоторым количеством выходов. Есть из полипропилена и металла. Для водопровода более подходящие (и более дешевые) коллекторы из полипропилена.

Схема подключения такова, что от каждого отводов тянется отдельная труба к каждому потребителю (иногда к небольшой группе потребителей).


Параллельная схема монтажа водопровода из ППР труб

Достоинство такой системы: давление на всех точках разбора воды одинаковое, недостаток — труб требуется много. Еще один плюс — если выходит из строя какая-либо ветка, не работает только один потребитель. Вся остальная система функционирует нормально. Кстати, для того, чтобы была возможность отключать отдельные приборы, на выходе коллектора ставят краны (обычно шаровые, но если требуется возможность регулировки напора, можно поставить вентиль).

Подводка с сантехнике и бытовой технике

В каждом из способов монтажа водопровода из полипропиленовых труб к конкретному потребителю подходит труба. Есть два способа подключения к системе: гибкая и жесткая подводка.

Жесткая подводка более надежна: PPR трубы и фитинги имеют высокую прочность. К тому же в этом случае имеется только одна резьба — на месте подсоединения потребителя. Но данный тип подводки требует высокой точности исполнения: погрешность может составлять всего несколько миллиметров. Этого при монтаже полипропиленового водопровода своими руками добиться сложно, потому чаще используют гибкую подводку. Только будьте внимательны, в некоторых случаях ее использование невозможно: подключать газовые котлы или газовые колонки, подводить воду к накопительным водонагревателям, водяным полотенцесушителям рекомендуют только с использованием жесткой подводки.


Варианты исполнения жесткой подводки

Мягкая подводка, наоборот, не требует высокой точности — погрешности нивелируются гибким шлангом в оплетке из нержавеющей стали или шлангом, который используют для подключения стиральной машины или посудомойки. Тубы выводят примерно в том районе, где устанавливается техника или подключается сантехника. Завершается она переходником на металл, к которому подключается шланг гибкой подводки (вторым своим концом он подключается к прибору).

К переходникам подсоединяются гибкие шланги

Этот вариант менее надежный, так как многое зависит от качества гибкой подводки. Также не самый приятный момент — наличие двух резьбовых соединения, а это — потенциальное место для появления течи.

Как сваривать полипропиленовые трубы своими руками

Технология сварки полипропиленовых труб называется муфтовой, или раструбной. Соединение труб происходит не стык в стык, а с помощью фитингов – дополнительных проводников, которыми при температуре 260 градусов спаивают края труб.

Нарезка и обработка пластиковой трубы

При монтаже пластикового трубопровода возникает необходимость обрезать полипропиленовые трубы посередине или с концов, чтоб подогнать их по размеру и состыковать друг с другом. Существует несколько способов нарезки — для каждого требуется отдельный инструмент:

  1. Труборез аккумуляторного типа – представляет собой ножницы, снабженные электрическим приводом. Высокая скорость обрезки — их главное преимущество. На каждую трубу вы потратите около 5 секунд. Минус – ограничения в диаметре нарезаемой заготовки.
  2. Труборез роликового типа – принцип действия инструмента напоминает работу закаточного ключа для консервации. Срез инструментом получается ровным, без рваных краев. Им делают несколько оборотов вокруг трубы, потом подкручивают ролик из твердых сплавов и проворачивают еще несколько раз. Минус – невозможность применения, если труба прилегает вплотную к стене и ее нельзя снять.
  3. Профессиональные ножницы для разрезания труб из пластика – состоят из верхнего острого ножа и нижнего держателя. Пользоваться приспособлением легко – отметив нужную длину на трубе, кладете ее между лезвиями и обрезаете. Край будет ровный, без крошки и обрывков.
  4. Электрический лобзик – способ удобный, но может дать небольшой скос, поэтому трубку режут, несколько раз проворачивая.
  5. Болгарка любой мощности – обрезают пластик, не оказывая сильного давления, используют диск по металлу.

После обрезки торец полипропиленовой трубы обрабатывают шлифовальной шкуркой, чтобы удалить все возможные заусенцы и зацепки.

Как подготовить сварочный аппарат

  1. Сварочный аппарат должен быть установлен на специальной подставке – струбцине.
  2. Убедитесь, что контактные поверхности аппарата не имеют загрязнений. Если на них прилипли лишние частицы или пыль – тефлоновый слой очистите грубой тканью, смоченной в спирте.
  3. На датчике температуры выставьте 260 градусов.
  4. Подсоедините аппарат для сварки к электросети и нажмите кнопку включения.
  5. Нагревание происходит не более чем за 15 минут, в зависимости от окружающей температуры воздуха.


Температура пайки и время нагрева деталей. Таблица

После нарезки и разметки трубы готовы к сварке. Можно приступать к следующему этапу – нагреву деталей.

Диаметр трубы, мм Время нагрева, с Время сварки, с Время ожидания, мин.
16 5 4 3
20 5 4 3
25 7 4 3
32 8 4 4
40 12 6 4
50 18 6 5
63 24 6 6
75 30 8 8
90 40 8 8
110 50 10 10
160 80 15 15

Инструкция «Как правильно варить пластиковые трубы»

В начале работы определитесь, в каком месте будет смонтирован трубопровод. Предварительно составьте план, чтобы избежать сваривания узлов на весу или в труднодоступных местах. Гораздо легче собрать конструкцию из полипропиленовых труб на столе, чтобы потом, не прилагая особых усилий, закрепить ее в отведенном месте.

  1. Включить аппарат и разогреть его до рекомендованной температуры. Если его используете в первый раз — после нагревания подождите еще 5 минут перед началом рабочего процесса.
  2. В сварочную насадку одновременно вставьте фитинг и конец пластиковой трубы. Они должны быть размещены в одной плоскости. Учитывая диаметр трубы, добавляем температуру и держим указанное в таблице время.
  3. Когда элементы нагрелись, их вынимают из сварочного аппарата и моментально соединяют. Затем неподвижно удерживают в течение рекомендованного времени.
  4. Сразу после остывания трубопровод можно использовать по назначению.

После спайки узел проверяют на проходимость, продув его воздухом или пустив через него воду.

Источник https://www.vseinstrumenti.ru/santehnika/inzhenernaya/instrument-i-aksessuary-dlya-montazha-trub/metalloplastikovyh/svarochnye-apparati/articles/1518/

Источник https://kachestvolife.club/o-chistote/santehnika/kak-provesti-vodoprovod-iz-polipropilena-osnovy-proektirovaniya-i-pravila-montazha

Источник https://www.tproekt.com/instrukcii-po-montazu-polipropilenovyh-trub-svoimi-rukami/

Источник

Similar Posts

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
