Вентиляция проект 9 этажного панельного дома

Содержание

Основные схемы систем вентканалов в многоквартирном доме

Вентканалы в многоквартирном доме обеспечивают комфортную воздушную среду для проживающих внутри здания людей. Несоблюдение правил и условий организации такой системы приводит в будущем к развитию патологий, в том числе и органов дыхания, а также снижает уровень пожарной безопасности. Прокладка естественной вентиляции в квартире многоэтажного дома проводится, согласно действующим нормам соответствующих СниПов.

Системы вентканалов в многоквартирном доме

Важность вентиляции в многоэтажном доме

Многоэтажный дом – место круглогодичного проживания большого количества людей, семей с детьми и домашними животными. Говорить о том, какая поддерживается тепловая атмосфера в них не стоит. Строят здания из герметичных материалов, их утепляют, устанавливают пластиковые окна. Перечисленные факторы мешают естественному воздухообмену.

В каждой квартире многоэтажного дома ежедневно моют посуду, принимают горячий душ, делают влажную уборку, расчесывают волосы. Часто живут домашние животные: кошки, собаки, грызуны или попугаи. Чтобы избавиться от испарений влаги, неприятных запахов, пыли вытяжная вентиляция многоэтажных жилых зданий просто необходима.

Воздухообмен способствует формированию нормального микроклимата, защищает потолок и стены от плесени, а металлические изделия от ржавления.

Вентиляционная шахта в высотном здании предусматривается инженерами во время проектировки. Наибольшее внимание уделяется воздухообмену в жилых помещениях с повышенным испарением.

Правильно работающая вентиляция — необходимость в многоквартирном доме!

Как устроена вентиляция в панельном доме

Современная пассивная вентиляция в панельном доме не особо отличается от тех, которые использовались 50-60 лет назад:

  • Схема вентиляции с организацией отбора воздуха из квартир в единый вентиляционный колодец. Такой вариант чаще всего используется в высотных зданиях с этажностью не менее девяти;
  • Система с подключением индивидуальных вентиляционных выводов из квартир в сборный коллектор крыше или чердачном помещении;
  • Схема с выводом индивидуальных для каждой квартиры вытяжных труб на крышу здания, такие системы характерны для старых 5-ти этажных «хрущевских» панельных домов.

Современная вентиляция работает на спаренных или строенных каналах. Это значит, весь загрязненный воздух из квартиры в панельном доме удаляется из трех санитарных зон, каждая зона оснащена своим воздуховодом – из кухни, из санузла и ванны, и вентиляция основного помещения квартиры.

Требования к общедомовой вентиляции

Система вентиляции в многоквартирном доме призвана обеспечивать отток загрязненных воздушных масс и постоянный приток новых. Часто жители высоких этажей ощущают на себе недостаточную тягу, в помещении кухни скапливаются запахи, а в углах комнат пыль. Эти признаки указывают на неполадки в функционировании вентиляции.

К вентиляционной системе в высотных домах выдвигаются такие требования:

  1. Воздухообмен в кухне должен осуществляться со скоростью 60 куб. м воздуха за час, в ванной 25 куб. м за час.
  2. Скорость воздухообмена в других жилых комнатах должна быть кратна 0,2 от общего объема помещения.
  3. Циркуляция воздуха должна быть непрерывной.
  4. Вентиляция не должна приводить к снижению температуры воздуха в квартире.

Каждое из требований учитывается во время составления схемы вентиляции при проекте постройки здания. Дома сейчас и десятилетия назад строили быстро, поэтому в работе вентиляции есть недостатки. Со временем они усугубляются и мешают осуществлению циркуляции воздуха. Исправлять неполадки приходится хозяевам квартир. Переоборудовать вентиляцию в многоэтажном здании нельзя.

Переоборудовать систему вентиляции в многоэтажном доме запрещено

Преимущества и недостатки различных схем вентиляции панельных конструкций

Первой в многоэтажных домах стала применяться многоканальная система вентиляции. И пока дома строились из кирпича, устройство вентиляции вполне удовлетворяло на приемлемом уровне потребности в воздухообмене в квартирах 5-ти этажного панельного здания. Тем более что многочисленные щели и неплотности в оконных и дверных рамах создавали нормальный подпор и приток воздуха, обеспечивающих стабильные характеристики вытяжной трубы.

С появлением бетонных домов панельных конструкций появилось несколько дополнительных проблем:

  1. Многоканальная схема оказалась чересчур громоздкой и забирала большой объем пространства внутри здания. Для зданий выше 5-ти этажей такая схема вентиляции становилась все более тяжелой и громоздкой;
  2. Производительности многоканальной схемы было явно недостаточно для нормального выравнивания притока свежего воздуха по всей квартире в панельном доме, в кухне и санузлах эффективность вентиляции была минимальна, а в жилых помещениях ее работа была избыточной, что зачастую сопровождалось обратным перетоком загрязненного воздуха из сервисных помещений в жилые комнаты;
  3. В простой многоканальной схеме отсутствовали любые средства регулирования и выравнивания производительности воздуховодов, вне зависимости от этажа панельного дома. Как правило, нижние этажи вентилировались значительно лучше верхних.

К сведению! Такое распределение эффективности воздухозабора приводило к тому, что жильцы первого-второго этажей вынуждены были мириться с интенсивными потерями тепла в зимнее время, а владельцы квартир на верхних этажах рисковали получить отравление из-за плохого удаления продуктов сгорания газа на кухне.

Вентиляция в панельном девятиэтажном доме

Для современного многоэтажного дома в девять этажей проблемы с организацией нормально работающей вентиляции были решены с помощью простого решения. Вместо того, чтобы устраивать отдельно вентиляционные каналы большой протяженности для каждой квартиры панельного 9-ти этажного дома, специалисты построили одну вентиляционную шахту большого диаметра.

Сегодня схема вентиляции в панельном доме 9 этажей использует один главный магистральный воздуховод с подключенными к нему короткими воздуховодами отдельно из каждой квартиры. Сборный коллектор на крыше снабдили дефлектором, усиливающим тягу при ветреной погоде. В первых вариантах системы вентиляции вывод из вентиляционной шахты оборудовали специальной автоматической щелевой решеткой-заслонкой, дающей возможность сохранять постоянную скорость воздуха в главном вентиляционном канале.

Позже от нее отказались, и верхние два этажа панельного дома стали оборудовать по старинке — с индивидуальным выводом вентиляционных каналов на крышу. Таким образом, обеспечивалась стабильная работа главной трубы и отличный уровень вентиляции на верхних этажах. Кроме этого, индивидуальные выводы из каждой квартиры стали подключать не напрямую, а выше, — через два-три этажа. Небольшого и узкого индивидуального вентиляционного канала длиной в пять-семь метров хватало, чтобы значительно улучшить работу вентиляции в квартире панельного дома.

Особенности работы системы вентиляции панельного дома

Среди основных недостатков приведенной системы удаления воздуха в панельном доме наиболее неприятными являются:

  • Резкое снижение эффективности пассивных вентиляционных устройств в жару, даже в ночное время или при ветреной погоде;
  • Возможный переток удаляемых вентиляцией запахов и газов из одной квартиры в другую. Чаще всего причиной такого эффекта может послужить установленная кем-то из жильцов электровентиляторная система вентиляции в санузле или в кухне. Чтобы избежать подобного явления, необходимо всем жильцам устанавливать активную схему приточно-вытяжной вентиляции с обратным клапаном. В противном случае, повышая эффективность вытяжки в своей квартире,вы,таким образом, создаете условия для смены направления движения воздуха на нижних этажах;
  • Падение производительности главной вентиляционной шахты из-за резкого увеличения отложений пыли, различного рода загрязнений на внутренних стенках воздуховодов. Отложения пыли на стенках шахты всего в 0,5 см могут снижать эффективность ее работы до 20%.

Одной из причин накопления грязи и пыли в вентиляционных каналах является отсутствие элементарных схем фильтрации, задерживающих испарения жиров и продуктов горения газа.

Современные системы вентиляции для панельного дома

Низкая эффективность и сильная зависимость от погодных условий все чаще заставляют проектные и строительные организации отказываться от использования пассивных систем воздухообмена в пользу более гибких и эффективных приточно-вытяжных систем с принудительным принципом вентилирования. Де факто они стали стандартом для высотных панельных домов, офисных зданий и торговых центров.

Кроме создания комфортных условий пребывания в панельном доме с помощью систем кондиционирования и вентиляции, такие устройства позволяют эффективно сохранять тепло и снижать затраты на отопление помещений.

Чаще всего в системе для панельного дома применяется забор воздуха с уровня 2-3 этажа, после очистки и увлажнения осевые вентиляторы нагнетают потоки воздуха по наружным вентиляционным коробам по этажам панельного дома. Параллельно работает вытяжная схема, установленная на крыше и отбирающая тепло у отработанного воздуха.

Принцип работы вентиляции многоквартирного дома

Вентиляция осуществляется естественным или механическим путем. Эти виды вентиляции можно организовать в многоэтажных жилых домах и отдельных квартирах.

Как устроена вентиляция в многоквартирном доме? Ее проектируют по двум стандартным схемам. Знание обустройства системы воздуховода поможет разобраться и исправить проблемы в ее функционировании.

Первая схема представляет собой несколько герметичных коробов. Они объединены в одну шахту, которая заканчивается над крышей здания. Воздух с каждого этажа выходит в горизонтальный короб, оттуда через общую шахту во внешнюю среду. Во второй схеме вентиляционные каналы ведутся к чердаку. Чердак выступает промежуточной камерой, наружу ведет одна шахта. Многие новые постройки имеют такой план воздуховода.

Что нужно знать о каналах и шахтах

Основной компонент, определяющий насколько качественно работает вентиляционная система в доме – вентиляционный канал.

Монтаж конструкций такого типа ведется в процессе строительства. Это обусловлено тем, что прокладывать их нужно непосредственно во внутренних стенах строящегося здания. Большая часть канала имеет вертикальное расположение. Однако, существуют участки, расположенные горизонтально – их длина должна быть не более 3 м.

Сегодня растет популярность металлических конструкций. Тем не менее, наибольшее распространение получили вентиляционные каналы из кирпича.

Поэтому на их особенностях следует остановиться подробнее. Такие каналы имеют квадратное сечение со стороной равной половине кирпича.

Чтобы выполнить кладку кирпичного канала, потребуется воспроизвести следующую последовательность действий.

  1. Нанесение предварительной разметки по специальному шаблону.
  2. Устройство двух или трех начальных рядов кладки.
  3. По отвесу выставляются буйки. Они представляют собой кирпичи, которые укладываются поперек вентиляционного канала. Буйки позволяют защитить канал от загрязнения в процессе строительства, помогают придать его сечению правильную квадратную форму, а также повышают прочность конструкции. Минус буйков в том, что они затрудняют чистку канала.
  4. В дальнейшем, буйки переставляются через каждые 5 – 7 рядов.

Иногда, в многоквартирных домах предусматриваются индивидуальные вентиляционные каналы. В этом случае, практически из каждого помещения ведет отдельная шахта. Это обеспечивает более стабильную тягу, а также предотвращает попадание посторонних запахов из соседних квартир.

Другой вариант – для каждой квартиры предусмотрен отдельный коллектор, в который, по горизонтали, сходятся ее вентиляционные каналы. Общий коллектор организуется на чердаке, и уже оттуда воздух выходит в атмосферу.

Наименее удачное решение – из каждой квартиры выходят каналы – спутники, сходящиеся выше в одну большую шахту. Единственный плюс такого решения – низкая стоимость.

Недостатки в работе вентиляции

Недостатком схемы с горизонтальным коробом является наличие обратной тяги. Она появляется, если крышку в горизонтальном коробе установили слишком низко. От обратной тяги страдают жители верхнего этажа. Устранить недостаток можно двумя способами:

  1. Увеличение диаметра короба в 2,5 раза, установка внутри «рассечек».
  2. Обустройство вентиляционных каналов верхних этажей отдельно от общей системы, заводить их в шахту выше короба.

Все работы должны осуществляться профессионалами. Отдельные каналы верхних этажей требуют утепления.

У второй схемы проекта вентиляции есть недостатки:

  • слабая тяга на верхнем этаже;
  • не работает вентиляция при открытых дверях на чердаке.

Устранить недостаток работы воздуховода в подъезде многоквартирного дома можно, удлинив выходы каналов. На них надевают трубы длиной 1-1,5 метра. Места соединений обязательно обрабатывают герметизирующим материалом.

Схемы вентиляции

Схемы принципиального действия естественной вентиляции

Практика, которая основывается на многолетнем опыте строительства многоквартирных высоток, привела к тому, чтобы получилось отобрать несколько самых эффективных схем для создания системы вентиляции. Выбор одной из схем будет зависеть от того, какая у здания форма, сколько этажей, насколько загрязнен уличный воздух в вашем районе, и каков уровень шума.

Схема стандартной вытяжной системы

Схемой, которая признана стандартной, считается та, которая имеет естественное побуждение, т.е. воздухообмен в помещение проводится за счет разницы температуры и давления. В этом случае имеется в виду, что отобранный воздух выход через вентиляционные шахты и каналы на крышу, а свежий поступает через двери/окна/особые приточные клапаны. Вариант с прокладыванием отдельной шахты для каждой квартиры попросту не будет рассмотрен, так как это было целесообразно, когда строили малоэтажные здания.

Естественно, что для высоток в 9 этажей и больше создать огромное количество каналов, которые расположены параллельно, физически невозможно. По этой причине в строительстве используют две схемы, которые были признаны критиками рациональными:

  1. Все шахты выведены на чердак и там объединены при помощи горизонтального канала. Из канала производится вывод загрязненного воздуха через один-единственный выход, который был обустроен в самом удобном месте.
  2. Отдельные квартиры подсоединены к общей шахте (стояку), которые параллельно расположены каналами-спутниками, и так, использованный воздух выводится над крышей по вертикальному каналу.

Принципиальное отличие можно заметить в двух моментах – наличие/отсутствие сборника горизонтального типа на чердаке и наличие/отсутствие общей шахты на стояке.

Важно! Для верхних этажей создана другая схема, где есть отдельный прямой вывод использованного воздуха.

Отвод локального типа с верхних этажей обусловлен тем, что для того, чтобы создавать тягу над квартирой, должен быть расположенный горизонтально канал, который имеет не меньше 2 метров в высоту. Отдельно проведенные каналы, равно как и общая шахта, должны быть хорошо теплоизолированы, так как в противном случае на чердаке может появиться конденсат, из-за чего получится преждевременное разрушение материала и образуется плесень. Установка чердачного горизонтального короба выполняется с учетом всех требований. К примеру, его диаметр должен быть достаточным для того, чтобы не возникала обратная тяга, и отработанный воздух не попадал обратно в каналы.

Приточно-вытяжная вентиляция в квартирах

Естественная система притока и удаления воздуха важна для каждой отдельной квартиры в многоэтажном доме.

Движение воздуха в квартире реализуется с помощью нескольких простых приемов:

  1. Вытяжные каналы общей системы естественной вентиляции имеют выходы в ваннах, туалетах и кухнях.
  2. Чистый воздух поступает в комнаты через открытые окна и форточки.
  3. Чтобы воздух мог двигаться свободно из комнаты в комнату, под межкомнатными дверями оставляют промежутки (1–2 см).

Такой план вентиляции жилой квартиры очень простой, но не всегда эффективный. Система воздухообмена со временем засоряется и перестает полноценно исполнять свои функции. Самостоятельно чистить каналы жильцам запрещено, это делают бригады специалистов.

В старых постройках естественная вентиляция осуществляется через щели в оконных рамах и под плинтусами.

Общие сведения

Достоинства и недостатки

Первой среди схем вентиляции в многоэтажном доме можно называть ту, которая имеет в виду наличие отдельного каналы для всех квартир, и есть свой выход на крыше. Такой подход к вентиляционной системе дает возможность обеспечить воздухообмен на лучшем уровне и в зданиях, которые в высоту не более 5 этажей. При этом приток дополнительно обеспечен негерметичностью оконных и дверных проемов. Именно за счет этого и получается нужная разница в давлении для вентиляционного канала. Но большая часть людей отвергла данный подход для использования в панельных домах.

Это связано со следующими причинами:

  • Недостаток производительности.
  • Громоздкость.
  • Отсутствие системы компенсации и регулировки.

Дома из кирпича можно увеличить до нужных размеров, чтобы внутри были вмещены все узлы, которые помогут обеспечить нормальную жизнедеятельность. Но со зданиями, которые были построены по панельной технологии, такой подход не подойдет. Связано это с тем, чтобы изначально была установлена одна величина блоков, и теперь ее нереально варьировать.
При этом несколько каналов для системы вентиляции занимают много полезного пространства, и для такой высота многоканальная системы не способна обеспечить достаточный приток воздуха. В результате этого в ванной комнате скапливается влага, а в санитарном узле малоприятный аромат. Другая сторона медали такой вентиляции – это то, что из жилых комнат воздух уходит быстро. Это можно привести к снижению уровня давления и возвращению грязного воздуха из каналов вентиляции.

В схеме дома из панелей не предусматривались компенсаторы и регуляторы

Они помогали бы выравнивать уровень давления. Это может привести к неравномерной вентиляции в зависимости от этажности, и чем ниже этаж, тем лучше на нем вентиляция. Результатом этого становились повышенные затраты на теплоноситель в зимний период времени у жителей на первых этажах, так как все тепло быстро выдувается в вентиляционную систему. На верхнем же этаже другая крайность, которая способна привести к отравлению от угарного газа при плохой вентиляции.

Принудительная вентиляция в квартире

Движущей силой в работе естественной вентиляции является разница температур и давлений. Механический воздухообмен осуществляют специальные приборы. Есть несколько методов механической вентиляции жилого помещения:

  • кухонные вытяжки;
  • вентиляторы;
  • приточные клапаны.

Вентиляторы соединяют с общим вытяжным каналом. Приточные клапаны устанавливают в стены или у окон. Вытяжка в зависимости от типа может подключаться к вентиляции или работать как фильтр.

Если естественная вентиляция в многоквартирном доме по каким-либо причинам не выполняет своих функций, нужно установить в кухне вытяжку, а в ванной и туалете – вентиляторы. Приточные клапаны можно поставить в любой комнате.

Комбинированная вентиляция Естественная вентиляция Принудительная вентиляция

Устройство и принцип действия

Схема вентиляционных шахт меняется в зависимости от конструктивных особенностей многоэтажного дома. При этом общая схема конструкции подобных систем следующая: воздуховоды в многоквартирных зданиях состоят из бетонных блоков с отверстиями, которые накладываются друг на друга. От данной конструкции в жилые помещения отходят воздушные магистрали, выполненные из пластикового либо металлического короба (применяются, в основном, в современных сооружениях).

Выделяют три типа воздуховодов:

  1. Встроенные. Закладываются в несущих стенах при строительстве здания.
  2. Накладные. Монтируются после завершения строительства и внутренней отделки. Накладные воздуховоды изготавливаются обычно из оцинкованной стали. Из-за этого такие магистрали необходимо защитить от повышенной влажности и закрыть шумоизоляционным материалом.
  3. Наружные. Устанавливают вдоль внешних стен.

Важно: вне зависимости от типа воздуховодов, такие магистрали обязательно указываются в проектной документации на многоквартирный дом.

Принцип работы вентиляционных шахт зависит от особенностей конструкции. В основном, домовые вытяжки функционируют по следующей схеме: воздух проникает во внутренние помещения через окна, двери и щели, а затем проходит через вентканалы, проложенные в кухне, комнате (не всегда) и ванной. Каждая такая магистраль подключена к общей шахте. По последней воздух из квартир выводится наружу.

Справочно: для повышения эффективности работы систем вентиляции в многоквартирных домах обустраивают теплый чердак, благодаря которому воздух быстрее выводится.

Важным условием эффективной работы таких конструкций остается отсутствие препятствий на пути воздушных масс. То есть нельзя:

  • монтировать полностью герметичные окна, не пропускающие воздух;
  • устанавливать межкомнатные двери с уплотнителем;
  • внедрять в вентиляционные шахты стороннее оборудование;
  • перекрывать вентиляционные шахты.

Если не выполняется ни одно из перечисленных требований, то для обеспечения нормальной жизнедеятельности людей в квартире необходимо устройство принудительной вентиляции.

Кухонные вытяжки

Кухонная вытяжка над плитой помогает очистить воздух от гари, неприятных запахов и испарений. Это важный элемент механической вентиляции и модный аксессуар. Работают вытяжки от аккумуляторов или электросети. Вытяжки делят по принципу работы:

  1. Активного типа. Вытягивает грязный воздух и выводит его непосредственно на улицу или в общий вентиляционный канал.
  2. Пассивного типа. Устанавливаются над плитой без подключения к вентиляции, осуществляют фильтрацию воздуха.

Если вытяжка подключается к общедомовой системе воздуховода, решетку на кухне перекрывать запрещено. Лучше выбирать агрегаты средней мощности, они не нарушают функционирования канала вентиляции дома. Если требования к очистке высокие, можно поставить мощную вытяжку, но вывести ее на улицу.

Вентиляция – типы и классификация

Воздухообменные системы, как правило, подразделяют на два основных типа:

  • при искусственном воздухообмене (его также называют механическим) вентиляция помещений осуществляется принудительно;
  • естественный воздухообмен предполагает, что свежий воздух попадает в помещение через отверстия в оконной фурнитуре, либо посредством произвольных щелей.

Если в квартире установлены пластиковые окна, единственным способом организовать естественную вентиляцию становится проветривание.

Среди плюсов естественного воздухообмена можно выделить простоту обслуживания и низкую стоимость. Однако, по сравнению с искусственным он имеет ряд недостатков – прежде всего, зависимость от состояния окружающей среды и очень большое сечение вентиляционных каналов.

При искусственной вентиляции отработанный грязный воздух естественным образом вытесняется в вентиляционные шахты. Они, обычно, предусматриваются в таких помещениях, как кухни, ванные комнаты и санузлы.

Принудительная вентиляция предполагает использование каких-либо приборов для организации воздухообмена.

Она бывает нескольких типов.

  1. Приточная. В этом случае, подача воздуха организовывается искусственно. В то же время, его вытеснение происходит естественным путем.
  2. Вытяжная. Этот тип предполагает устранение загрязненного воздуха механическим путем, а поступление свежего происходит естественно.
  3. Смешанная вентиляция подразумевает полностью искусственный воздухообмен.

Вытяжные вентиляторы

Количество и мощность вытяжных вентиляторов для квартиры подбирается в зависимости от ее метража. Форма и размер оборудования зависят от вытяжных отверстий. Вентиляторы работают от электричества, поэтому важно, чтобы в комнате был постоянный доступ к электросети.

Вытяжной вентилятор работает от электричества, поэтому важен постоянный доступ к электросети
Вентиляторы монтируют вместо вытяжных решеток. Движение лопастей затягивает воздух из комнаты в вентиляционный канал.
Работу вентилятора можно запускать самостоятельно, включая его в сеть. Сегодня есть автоматические устройства, которые начинают работать, если в комнате повышается влажность, это контролируется специальными датчиками.

Приточные клапаны

Недостаток свежего воздуха в утепленных домах с герметичными пластиковыми окнами ощущается очень сильно. Это вредит здоровью его обитателей. Решить проблему помогут приточные клапаны.

Каналы притока воздуха бывают двух типов:

  1. Стенные. Имею чаще всего трубчатую форму, монтируются в стену, соединяют воздушное пространство квартиры с улицей.
  2. Оконные. Монтируются в щель пластикового окна.

Предпочтительнее устанавливать стенные клапаны. Это можно сделать своими руками. Они эффективнее подают воздух. Оконные клапаны могут установить только специально обученные люди. Их производительность невысокая, поставить фильтры для очистки воздуха нельзя.

Вентиляция подвала жилого дома

Вентиляция многоквартирного дома начинается с подвала. Оттуда идут воздуховоды, к которым присоединены все квартиры подъезда.

Подвалы многоэтажных домов – помещения с повышенной влажностью. Она может стать причиной разрушения дома, ржавления коммуникаций. Поэтому очень важно организовать механическую вентиляцию в подвале жилого дома.

Можно использовать вытяжные вентиляторы высокой мощности. Устройство вентиляции в подвале многоквартирного дома лучше доверить профессионалам.

Очистка естественной вентиляции в многоэтажке

Жильцам многоэтажке запрещено самостоятельно чистить общедомовую вентиляцию. Это небезопасное занятие выполняют только специально обученные организации. На первом этапе бригада проводит диагностику работы системы воздухообмена. Видеокамера фиксирует места засоров канала. Грязь и убирают специальной пневматической щеткой. Также проводят дезинфекцию шахты.

Как работает система вентиляции в квартире, можно проверить самостоятельно. Для этого к решетке нужно поднести горящую свечку. Если пламя будет клониться в сторону вентиляции, воздуховод работает, а неполадки можно устранить чисткой.

Своими руками можно провести демонтаж вентиляционных решеток в квартире. Прилегающий участок шахты очищают от мусора и копоти с помощью пылесоса. Решетки нужно мыть во время влажных уборок.

Вентиляция в многоэтажном доме играет ключевую роль в обеспечении безопасности и комфорта жильцов. Каждая квартира должна иметь полноценный доступ к воздуховодам. Если в работе вентиляции возникли неполадки, устранить их можно с помощью специалистов. Дополнительную вентиляцию в жилых домах можно оборудовать самостоятельно.

Как устроена вентиляция в панельном доме? Обзор

Одной из распространенных проблем устройства естественной вентиляции в частном доме является недостаток поступления свежего воздуха в помещение. Гравитационное вентилирование безупречно действует только тогда, когда плотность воздушной массы за окном значительно выше, чем внутри помещений. Летом, когда их плотность уравнивается, воздух с улицы сам не течет.

К тому же на пути естественно перемещающихся воздушных потоков теперь устанавливают серьезные препятствия. Уплотнители окон и дверей, предложенных в наши дни потребителю, отлично сопротивляются утечкам тепла, но и воздух они не пускают снаружи.

Для того чтобы обеспечить естественный приток в домах с герметичными окнами, стоит поставить приточные клапаны в стену, а вытяжные вентиляционные трубы снабдить дефлекторами

Вопрос поступления свежего воздуха в помещения с практически герметичными окнами и дверьми решается путем установки вентиляционных приточных клапанов. Если не хочется устанавливать клапаны, придется приобретать приточные устройства на пластиковые окна или покупать оконные пакеты с вмонтированными в них изначально приточниками.

Оконный приточный клапан

Это устройство называется также оконным проветривателем. Относится к самым распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.

Поток поступающего воздуха через оконный проветриватель направлен вверх, чтобы холодный приточный воздух эффективней перемешивался с уже нагретым внутри помещения и не доставлял дискомфорт жителям

Некоторые клапаны оборудованы автоматической регулировкой притока воздуха. Стоит заметить, что механической регулировкой производители оснащают не все модели проветривателей. Это может создать определенные проблемы при резких перепадах температур.

Основным недостатком оконного приточного клапана является относительно невысокая производительность. Его пропускная способность ограничена размерами профиля.

Стеновое вытяжное или приточное устройство

Для установки стенового проветривателя требуется сделать сквозное отверстие в стене. Производительность такого клапана обычно выше чем оконного. Как и в случае оконного приточника, поступающий объем свежего воздуха контролируются как вручную, так и автоматикой.

Стеновые вытяжные клапаны обычно располагают в верхней части стены, там, куда естественным образом поднимается отработанный воздух. Приточные клапаны в стену чаще всего монтируют между окном и радиатором. Делают так для того, чтобы поступающий холодный воздух заодно еще и нагревался.

Если стеновой вентиляционный клапан установить прямо над радиатором, то поток свеженго воздуха будет самопроизвольно нагреваться перед поставкой его в помещение

Преимущества установки приточного клапана перед обычным проветриванием:

  • Возможность регулировать приток свежего воздуха;
  • Способность пропускать значительно меньше уличного шума;
  • Наличие фильтров разной степени очистки воздуха.

Конструкция стенового приточного и вытяжного клапана не позволяет проникнуть влаге внутрь помещения. Многие модели этих устройство местной вентиляции часто включают в себя фильтры для очистки воздуха.

Межкомнатные переточные решетки

Для того чтобы свежий воздух мог беспрепятственно проникать во все части дома, нужны переточные компоненты. Они позволяют потокам воздуха свободно течь от притока к вытяжке, захватив с собой взвешенную в воздушной массе пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые испарения и подобные включения.

Переток осуществляется через открытые дверные проемы. Однако он не должен прекращаться и в случае, если межкомнатные двери закрыты. Для этого между полом и полотном межкомнатных дверей оставляют зазор в 1,5-2,0 см.

Для того чтобы свежий воздух мог свободно двигаться к вытяжке и омывать все помещения, в дверные полотна устанавливают переточные решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см

Также для этих целей используются переточные решетки, монтируемые в дверь или стену. Конструкция таких решеток состоит из двух рамок с жалюзи. Изготавливаются они из пластика, металла или дерева.

Примеры

Принципиальная схема для установки в загородных домах и на даче – вентиляция с естественной циркуляцией воздуха. Она подходит для кирпичных и деревянных зданий, а также сооружений из керамзитобетона. Как правило, проектирование именно такой схемы превалирует при строительстве многоквартирных домов. Если вы приобрели квартиру в «хрущевке», то ориентируйтесь на то, что там будет естественная вентиляция.

Естественный воздухообмен основан на явлении разности давлений воздушного столба. Вентиляционная система проста в установке и эксплуатации, не зависит от наличия электричества, не требует монтажа дорогостоящего оборудования. Однако система зависит от погодных условий, в частности, ветра, и температурных показателей, поскольку для естественной циркуляции необходимо, чтобы температура в помещении была выше, чем снаружи. В противном случае движение воздуха прекращается.

В век развивающихся технологий многие используют принудительную вентиляцию. Она может быть частично автоматизированной, когда оборудование используется только для нагнетания воздуха внутрь здания, или, наоборот, выведение испарений наружу, либо полностью механизированной, которая предполагает использование вентиляторов на обоих этапах.

Вентиляция в панельном доме: устройство и схема Вентиляционные каналы в многоквартирном доме Как устроена вентиляция в панельном доме? Обзор Система вентиляции в хрущевке: устройство, схема, частые проблемы и их устранение Вентиляция в хрущевке Устройство вентиляции разных типов в домах, квартирах и помещениях Вентиляция в многоквартирном доме: виды, схемы, особенности Можно ли штробить вентиляционную шахту в квартире: разбор правовых нюансов вопроса Система вентиляции в многоэтажных зданиях Схема и устройство вентиляции в многоэтажных домах

Поскольку вентиляционная шахта на кухне обычно имеет больший диаметр, то все потоки устремляются к ней. В ветреную погоду этот мощный канал может «опрокинуть» более мелкий в санузле, образуя обратную тягу, то есть из туалета начнет дуть холодный ветер. В этом случае необходима грамотная установка принудительной приточной вентиляции.

На застекленном балконе или благоустроенной лоджии также необходима вентиляционная система. Существует несколько вариантов ее обустройства. В первую очередь – естественная за счет открывания окон, но в холодный период это не всегда удобно. Некоторые фирмы по производству окон встраивают в них вентиляционные отверстия, с помощью которых осуществляется микропроветривание. Чаще хозяева устанавливают вытяжку, которая обеспечивает вывод конденсата.

Приточно-вытяжная схема необходима для устройства вентиляции в комнате без окон, например, кладовки. В частности, многие технические помещения в целях безопасности требуют оборудовать принудительной системой (гаражи, котельные, бойлерные, склады).

Вентиляционный комплекс в случае смешанной схемы представляет собой систему труб, одни из которых втягивают воздух снаружи, другие выводят отработанный за пределы здания. Приток обеспечивается конвектором, который дополнительно нагревает, фильтрует и обеззараживает ультрафиолетом поток с улицы. Для того чтобы в холодный период загоняемый воздух не выгонял тепло из помещения, разработали специальный теплообменник – рекуператор, который призван использовать температуру выходящего потока для нагревания входящего.

Устройство вентсистемы в хрущёвках


Схема движение воздуха на примере однокомнатной квартиры

Вентиляция в хрущевках устроена следующим образом: воздух циркулирует за счёт физических законов, по естественной схеме. В качестве приточки выступают окна и двери. Вытяжка осуществляется через специальные отверстия, закрытые пластиковой или стальной решеткой.

Схема движения воздушных масс выглядит так: холодный, чистый воздух с улицы поступает через приоткрытые окна и двери. Также происходит процесс инфильтрации – проветривание через естественные щели между оконной рамой и проёмом, дверью и косяком. За счёт более низкой температуры, а также разности давления воздух устремляется в сторону вентиляционных решёток, по пути вытесняя более тёплый отработанный, который удаляется через решетки.

Совмещенный санузел домов некоторых серий не был оборудован отдельной вентиляционной шахтой, поэтому для проветривания было предусмотрено небольшое окошко, расположенное в перегородке между санузлом и кухней.

Существует и другая схема движение воздуха: на два помещения, раздельный туалет и ванную, одна шахта. Межу комнатами в стене пробито небольшое 200×200 мм отверстие. Воздух из туалета под действием аэродинамических сил устремляется в ванную комнату, а оттуда удаляется через отверстие.

Схемы вентиляции


Варианты расположения вентшахт

В домах хрущёвской постройки применяется две схемы устройства вентиляционных шахт. Каждая относится к своему периоду капитальной застройки Советского Союза и имеет свои достоинства и недостатки:

  1. Прямое удаление отработанных воздушных масс. Не подходит для проветривания 5 этажного жилого дома ввиду своей массивности. От каждой точки забора отходит свой вентиляционный канал, на крыше все собираются в один большой и поднимаются не меньше, чем на 2 000 мм над уровнем кровли. Это нормативное значение.

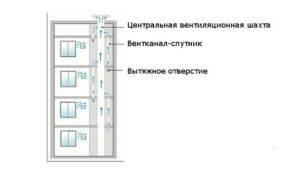

  2. Вентшахта с каналами-спутниками является более «продвинутой» системой. Подходит для оборудования пятиэтажных и более высоких многоквартирных домов. Состоит из вентиляционных блоков, поставляемых на строительную площадку в собранном виде. Есть общая вентиляционная шахта, к ней через этаж подключаются каналы-спутники от каждой точки забора. Теоретически данная схема устройства отсекает возможность перетекания отработанного воздуха из одной квартиры в другую.


Устройство вентшахты с каналами-спутниками

В некоторых типовых проектах использовалась ещё одна дополнительная схема: вентиляционная решётка устанавливалась в пространстве между деревянным полом и плитами перекрытия. Естественная тяга проветривала деревянные доски настила, значительно увеличивая срок их службы.

Вентиляция кухни с газовой колонкой

Особенность некоторых серийных домов хрущёвской постройки – наличие газовой колонки для подогрева холодной воды. Это создаёт определённые проблемы, так как во время её работы выделяется большой объём угарного газа, крайне опасного для человека. По нормам для сгорания 1 м3 требуется в десять раз больше приточного воздуха.

Газовая колонка подключена к дымоходу (вентшахте), и может возникнуть обратная тяга. Когда приточка закрыта, а вытяжка интенсивно удаляет воздух, образуется зона пониженного давления, угарный газ от колонки меняет направления и начинает поступать в квартиру.

Правильная эксплуатация газовой колонки предусматривает выполнение ряда требований:

  • Газовую колонку запрещается закрывать или декорировать.
  • Минимальный зазор до кухонной мебели 100 мм.
  • Окна на кухне, особенно пластиковые, должны круглогодично эксплуатироваться в режиме микропроветривания.
  • Над межкомнатной дверью устраивается вентиляционной отверстие, минимальный размер которого 100×200 мм.

Вентиляция санузла

Здесь тоже существуют два способа. Первый – одинаков с системами проветривания сталинских, брежневских и современных многоквартирных домов: отдельная шахта с выходом на крышу, есть нюанс, когда на туалет и ванную она одна. Тогда между помещениями устроена отдушина. Второй – используется только в домах хрущёвской постройки: вентилирование за счет форточки между санузлом и кухней.

Как проходит вентшахта в квартире?

Вентиляционные шахты проектировались таким образом, чтобы обеспечить свободную циркуляцию воздуха в помещении. Именно поэтому порой они проходят в различных частях квартир, иногда доже выделены специальным коробом.

Вентиляция в панельном доме: 3 схемы, особенности устройства и замены Вентиляция в многоквартирном доме: устройство, схема Вентиляционная шахта в квартире многоэтажного дома, снип, схемы Вентиляция в многоквартирном доме: принцип работы, устройство и обслуживание Принцип работы вентиляции в многоквартирном доме — это необходимо знать Можно ли штробить вентиляционную шахту в квартире: правовые нюансы вопроса и правила штробления Система вентиляции в многоэтажных зданиях Устройство вентиляции разных типов в домах, квартирах и помещениях Как устроена вентиляция в панельном доме? Обзор Система вентиляции в хрущевках: схема конструкции

Чисто технически разветвленная сеть вентканалов соединяется в вентиляционной шахте, от которой уже идет ответвление на чердак или крышу. Однако в новых проектах домов забор воздуха производится на уровне 2-3 этажа, затем очищается, увлажняется и направляется через венткороба по всем этажам дома. А вытяжная система, работающая параллельно, установлена крыше. Она отбирает тепло у отработанного воздуха, а затем удаляет его.

В панельных домах вентшахта представляет из себя конструкцию из бетонных блоков, установленных друг на друга. Для реализации нормальной вентиляции воздуха необходимо, чтобы шахта была идеально вертикальной.

Короб вентиляционной шахты может иметь крайне неудобное расположение в комнате, создавая помехи для проведения линий коммуникаций. При этом его целостность не должна быть нарушена

Вентиляционная шахта начинается с цокольного этажа и, проходя через все этажи, выходит на крышу – именно сюда в дальнейшем будут эвакуироваться из шахты потоки воздуха.

Что касается параметров, то сечение шахты и форма зависит от проекта, по которому выполнялось возведение многоквартирного дома. Материал, из которого она может быть изготовлена – бетон, металл или пластик. Сама конструкция должна быть выполнена в соответствии с санитарными и противопожарными нормами, а также с использованием негорючих материалов.

Поскольку главной задачей вентиляционной шахты является обеспечение циркуляции воздушных масс в помещениях здания, то она должна соответствовать ряду требований:

  • быть чистой от мусора;
  • быть герметичной;
  • иметь свободное пространство, определенное проектом.

Выполнение первого пункта списка достигается своевременными работами по чистке вентиляционных каналов, которые, по требованию руководящих документов, должны проводиться не реже 1 раза в год.

Герметичность шахты также проверяется при проведении работ. Ведь любое нарушение целостности вентиляционной шахты приводит к сбою в циркуляции воздуха. Также нарушению воздухообмена может способствовать нахождение в шахте посторонних предметов.

Стыки между отдельными модулями вентиляционной шахты должны быть заделаны бетонным раствором. В металлических шахтах стыки должны быть выполнены на фланцах.

При проведении ремонта желательно изучить схему расположения вентиляции, чтобы не повредить ее при работах. Также не стоит в дальнейшем эксплуатировать участок стены вентиляционного короба (исключить навешивание креплений, крючков, шкафов и прочего)

Функционирование шахты регулируется СНиП 41-01-2003 и рядом нормативных требований к работе системы вентиляции, по безопасности эксплуатации, по нормам, применяемым к жилым многоквартирным домам.

Что делать с обратной тягой в квартирах?

Эффект «обратной тяги» заключается в том, что воздух в квартире не очищается, а наоборот, засоряется загрязненным с улицы или от соседей.

У этой ситуации может быть несколько причин.

  1. Выходная труба системы вентиляции, размещенная на кровле, неправильно ориентирована относительно воздушных потоков, что препятствует их циркуляции.
  2. Скопление в каналах вентиляции пара или охлажденного воздуха.
  3. Механические преграды – мусор, сажа, пробки из снега или льда, иногда гнезда птиц.
  4. В больших комнатах возможно образование собственных потоков и сквозняков, что вызывает риск нарушения отхода загрязненного воздуха.
  5. Работа вентиляторов, кондиционеров, сплит-систем, даже кухонных вытяжек препятствует естественному проветриванию.

Ответственные специалисты обязаны провести диагностику системы для выяснения причин проявления обратной тяги.

  1. В первую очередь исследуют техническую документацию. На основе этого изучения подводятся итоги о грамотности разработки конструкции соответственно принятых стандартов, далее проводится проверка условий эксплуатации системы.
  2. Следует проверить правильность прокладывания каналов вентиляции и соответствие их санитарным и техническим нормам.
  3. Осматривают вентиляционную систему на предмет засоренности, проходимости, работоспособности каналов, устраняют найденные поломки.
  4. Затем специалисты приступают к осмотру системы на предмет перекрытий каналов вентиляции. Рассчитывают объемы проходящего воздуха для сравнения их с проектными величинами.

Появление обратной тяги может быть обусловлено падением атмосферного давления или изменением вектора ветров. В таких случаях помогут открытые окна. Если причина плохой работы системы вентилирования не выявлена, монтируют дефлектор.

Вентиляция на кухне с газовой колонкой

Большинство квартир в хрущевках оснащались газовыми колонками для подогрева воды. Учитывая, опять же примитивное и ускоренное их проектирование, для колонки отводилось место на кухне, которая редко превышала 6 кв.м. Большое содержание газа взрывоопасно, поэтому эксплуатация колонки обременяется рядом обязанностей:

  • Нужно постоянно держать окна приоткрытыми;
  • Запрещается обкладывать колонку кладкой или оснащать шкафчиком;
  • Под входной дверью должно быть обязательное отверстие площадью от 0.02 кв.м;

Эти требования создают неудобства для проживания, что заставляет жильцов переезжать в более комфортабельное жилье или устанавливать электрический котел. Также запрещен монтаж индивидуальной вентиляции или самовольная модернизация существующей по причине возможного нарушения воздухообмена.

Как была реализована схема вентиляции хрущёвки Вентиляция в панельном доме: 3 схемы, особенности устройства и замены Вентиляция в панельном доме: схема, как устроена, особенности работы Вентиляция в многоквартирном доме: устройство системы в панельных многоэтажных зданиях. что делать с обратной тягой в квартирах? схема проведения по внешней стене. Вентиляционные каналы в многоквартирном доме: проход, особенности и очистка Вентиляция в доме из сип панелей: обзор лучших вариантов и схем обустройства Вентиляция в квартире своими руками - инструкция! Схемы систем вентиляции в многоквартирном доме: варианты реализации Вентиляция в хрущевке и возможные проблемы


Если вентсистема в помещении с газовой колонкой исправна и соблюдены требования эксплуатации, риск утечки газа до взрывоопасного уровня исключается – во время использования горячей воды воздух насыщается влажными парами. Влажный воздух становится тяжелее и выдавливает газы наверх по вентканалу. В дальнейшем влажный воздух выходит через приоткрытые окна.

Схемы вентиляции жилых домов

В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.

В этом случае вентиляционные шахты не соединяются между собой, улучшается тяга внутри трубы, а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.

К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:

  • поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
  • быстрое загрязнение общей трубы вентиляции;
  • отсутствие шумоизоляции.

Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.

Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком

К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.

Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.

Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.

Кто должен чистить вентиляционные каналы в многоэтажных домах

Вентиляция – это такая же общедомовая система, как водопровод, электричество, газопровод, лифты и т. д. Чистка осуществляется управляющей компанией или товариществом владельцев жилья в многоквартирном доме.

Собственники обращаются за услугами к другим организациям, ответственным за управление хозяйством. Воздуховоды очищаются регулярно – по плану или на основании заявления жильцов.

Профессионалы учитывают размер и материалы, из которых созданы каналы. Оборудование для чистки вентиляции отличается по мощности и комплектации.

  1. Механический, с применением пылесосов и щеточных устройств.
  2. Химический, при котором распыляются химические реагенты в воздуховодах.
  3. Для криогенной очистки вентиляции в многоквартирном доме используется сухой лед.

Инструменты и расходные материалы:

  1. Щетки для механической чистки.
  2. Гибкий трос длиной 6 м.
  3. Ерши с металлическими щетками.
  4. Щеточная машина.
  5. Пылесос с гибким шлангом.
  6. Парогенератор и устройство для распыления.
  7. Комплект инструментов для чистки жира.

Старые дома и заросшие вентиляционные каналы не всегда позволяют устранить неисправность простой механической чисткой.

Используется цифровое устройство для видеоинспекции.

Оплата работы по прочистке

На стоимость очистки влияет комплекс проводимых работ и другие факторы:

  1. Доступ к вентиляционным каналам.
  2. Количество грязи.

Базовая цена рассчитывается за 1 кв. м. шахты.

Как устроена вентиляция в панельном доме Устройство и проблемы функционирования вентиляции в многоэтажных домах Тонкости устройства вентиляции разных типов в домах, квартирах и помещениях Особенности обустройства вентиляции в многоквартирном панельном доме Вентиляционная шахта в квартире Особенности вентиляции в панельном доме Особенности вентиляции в многоквартирном доме Все что необходимо знать об устройстве системы вентиляции в хрущевках со схемами, фотографиями и видео Вентиляция в доме из сип панелей: лучшие варианты и схемы обустройства Система вентиляции в многоквартирном жилом доме

  1. Визуальная проверка – 5000 руб.
  2. Механическая очистка от грязи – 170 руб.
  3. Чистка поверхности от жира – 750 руб.
  4. Микробиологическое исследование образцов – 1500 руб. за 1 смыв.
  5. Дезинфекция – 50 руб.

Образец заявления на прочистку вентиляции

Это заявление о нарушении норм предоставления населению коммунальных услуг. В «шапке» документа указывается ФИО руководителя организации, оказывающей услуги по очистке вытяжного канала, и данные заявителя. По правилам, управляющая компания должна содержать в хорошем состоянии вентиляцию и дымоходы.

Текст заявления содержит адрес и сообщение о том, что организация не соблюдает положения ЖК РФ, не предоставляет в полном объеме коммунальные услуги. Уточняется информация о том, что в квартире не работает вытяжной канал.

Проблемы при эксплуатации и их устранение

Часто в старых зданиях, оснащенных естественной системой проветривания, возникает ситуация, когда в вытяжных каналах меняется вектор движения воздушных масс (опрокидывание). Как следствие, в теплые квартиры дует холодный уличный воздух, стенки каналов охлаждаются, появляется конденсат, иней, потом возможно оледенение.

Причиной выступает дисбаланс между притоком свежего и вытяжкой отработанного воздуха из-за неправильного проекта системы вентиляции, перепланировки помещений или установки герметичных оконных рам. Установка приточных клапанов недостаточна для решения этой проблемы. Но устранить ее возможно.

Если такая ситуация возникла, рекомендуют действенные мероприятия.

  1. Закрыть полностью или прикрыть каналы вытяжки. Для усиления эффекта приоткрыть оконную раму.
  2. Провести монтаж приточных клапанов во всех жилых комнатах, за исключением бытовых.
  3. Уменьшить диаметр вытяжных каналов до 4-5 см с помощью специальных вкладышей из полиуретана, гипсокартона и других подходящих материалов.
  4. После исчезновения проблемы заменить вкладыши на решетки с регулируемым диаметром поперечного сечения канала.

При форсмажорных ситуациях (система опрокинулась во время сильных морозов) можно использовать экстренную меру – уменьшить выходные отверстия всех вентиляционных шахт на крыше. Но это действие существенно ухудшит обмен воздушных масс всех квартир, так что рассматривать его можно только в качестве временного шага.

Проблемы, которые могут появиться при эксплуатации приточно-вытяжной системы вентиляции:

  • сквозняки, возникающие под приточными решетками, сильно дует;
  • система гудит, что создает некомфортные ощущения, особенно в спальнях;
  • чересчур теплый поступающий воздух в жаркие сезоны;
  • дисбаланс между притоком/оттоком воздуха;
  • засорение элементов системы;
  • нет эффективной управляющей системы для потребителей.

Большая часть вышеприведенных проблем истекает из ошибок, допущенных при проектировании и монтаже оборудования. Но некоторые проблемы возникают из-за неправильной эксплуатации установленной системы. Так что при заселении в здания с приточно-вытяжной системой вентиляции нужно требовать предоставить паспорт установленной системы, инструкцию по ее эксплуатации и тщательно соблюдать все ее предписания. В случае каких-либо недочетов в работе оборудования следует обращаться в управляющую компанию и в фирму, установившую его.

О том, как работает вентиляция в многоквартирном доме, вы можете узнать из видео ниже.

Оптимальные системы дополнительной вентиляции

Если проблема с чисткой вентшахт и каналов не решается, тогда придется все взять в свои руки и решать проблему самостоятельно. Выход один – наладить дополнительную вентиляцию. Каковы решения этой задачи. Вариантов, в принципе, немного:

  • кухонная вытяжка;
  • вытяжной вентилятор и приточные клапана.

Кухонная вытяжка

Производители кухонных вытяжек предлагают две варианта, которые отличаются друг от друга значительно.

  1. Рециркуляционные.
  2. Проточные.

Первые очищают загрязненный воздух и подают его обратно в помещение. Для вентиляции этот вариант не подходит. Вторые – это приборы, соединенные с вентиляционной шахтой или с улицей воздуховодом. То есть, вытяжка воздуха производится за пределы квартиры. В этом плане лучший вариант – с выбросом на улицу.

Насколько эффективен данный вариант? Все будет зависеть от того, как часто вытяжка будет включаться. А так как ее эксплуатируют в основном в процессе приготовления пищи, то это несколько часов в день, что явно мало для вентиляции всего квартирного пространства. Как дополнение к воздухообмену кухни, этот прибор может использоваться, но заменять собой всю вентиляционную систему он не сможет.

Вытяжной вентилятор и приточный клапан

Это оптимальный вариант для создания принудительной вентиляции в квартире, которую организуют своими руками. Как уже было сказано выше, приток и вытяжка не существуют друг без друга. Поэтому когда монтируется вытяжной вентилятор, надо сразу продумать способ притока воздуха. Здесь два варианта:

  1. Оконный воздушный клапан.
  2. Стеновой.

Первый устанавливается в систему пластиковой оконной конструкции. Это может быть щелевой вид или в виде ручки, с помощью которой открываются створки окна. Первые используются давно, а вот вторые модели появились недавно и уже завоевали неплохую популярность. Самое главное, что сколько створок, столько можно установить и ручек. При этом клапаны данного типа являются регулируемыми. Специальными планками можно перекрывать отверстия или уменьшать их количество, тем самым регулируя поступление свежего воздуха с улицы.

Что касается щелевых моделей, то устанавливают их или на профиль рамы окна, или на стыке рамы и створки. Удобен этот вариант тем, что регулировка может производиться вручную или с помощью специального механизма, работающего от дистанционного пульта управления.

Вентиляция в квартире своими руками: схема и процесс монтажа Способы устройства вентсистем многоквартирных жилых домов Схемы обустройства систем вентиляции в многоквартирном доме Система вентиляции в хрущевках: схема конструкции Как была реализована схема вентиляции хрущёвки Вентиляция в панельном доме: устройство и схема Вентиляция в многоквартирном доме: устройство, схема Схема и устройство вентиляции в многоэтажных домах Вентиляционная шахта в квартире многоэтажного дома, снип, схемы Вентиляция в панельном доме: схема, как устроена, особенности работы

Вторые модели воздушных клапанов монтируются в стену дома. Для этого под них делаются сквозные отверстия

Здесь важно понимать тот факт, что зимой холодный воздух, поступающий в больших количествах, снижает температуру внутри комнат, что допустить никак нельзя. Поэтому приточные клапаны устанавливаются под подоконниками поверх радиаторов отопления

То есть, поступая в комнату, воздух тут же нагревается.


Приточный клапан для окна

Вытяжные вентиляторы

Что касается вентиляторов, то их часто устанавливают в ванной, туалете и на кухне. Может случиться так, что установленный в вентшахту вентиляторный прибор сможет обеспечить вытяжку даже в забитом канале. Если и это не помогло, то надо будет монтировать его в стену с отводом загрязненного воздуха напрямую на улицу.

Производители сегодня предлагают две модели вытяжных вентиляторов, которые используются в квартирах часто:

  • осевые настенные;
  • осевые канальные.

Отличаются они друг от друга тем, что первые крепятся к стене, вторые вставляются в сквозное отверстие, сделанное в стене. Оба варианта сегодня применяются активно, оба установить своими руками не проблема. Самое сложное в этом деле – просверлить отверстие в стене, для чего надо иметь в наличии перфоратор и алмазную коронку, которой сверлится бетонная стена панельного дома.


Вентилятор вытяжной

Если устанавливается настенная модель, то в стену обязательно вставляется пластиковая труба, которая формирует канал для отводящего воздуха. Последний с внешней стороны обязательно закрывают решеткой. Канальный вентилятор просто вставляется в отверстие, где крепится лишь монтажной пеной, которой заполняют зазор между стеной и прибором.

Конечно, решение проблемы вентиляции в панельном доме с помощью дополнительных приборов, дает возможность восстановить требуемый воздухообмен в квартире. Иногда проблема решается даже установкой двух клапанов: приточного и вытяжного, как элементов естественной вентиляции. Главное – точно рассчитать их площадь сечения.

Схема устройства вентиляции в многоэтажном многоквартирном доме

Схема устройства вентиляции в многоэтажном многоквартирном доме

Сегодня пассивная вентиляция в панельном доме мало чем отличается от той, что использовалась 50-60 лет назад:

  • Вентиляционная схема с организацией притока воздуха из квартир в единую вентиляционную шахту. Этот вариант чаще всего используется в многоэтажных зданиях с не менее чем девятью этажами;
  • Система с подключением отдельных вентиляционных выходов из квартир к коллектору на крыше или на чердаке;
  • Схема с индивидуальным отводом для каждой квартиры водосточных труб на крыше здания, такие системы типичны для старых панельных домов «Хрущев» 5 этажей.

К ТВОЕМУ СВЕДЕНИЮ! Последний вариант вентиляции очень хорошо проявил себя в кирпичных зданиях, но для панельного дома его эффективности было явно недостаточно.

Современная вентиляция работает на соединенных или построенных воздуховодах. Это означает, что весь загрязненный воздух в квартире в панельном здании удаляется из трех санитарных зон, каждая зона имеет свой воздуховод — из кухни, ванной и туалета, а также вентиляцию основного помещения квартиры.

Нормативные требования

Большинство нормативных параметров и данных для расчета представлены в СНиП 31-01-2003 «Многоквартирные жилые дома», СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха». А также СНиП 2.09.04-87*, СНиП 2.08.02-89*.

Для расчета используется несколько параметров:

  1. Температура в помещении: для гостиных +20-220С; кухня с электрическими и газовыми плитами 16-180С; ванная комната +250С; туалет +180С; комбинированная ванная комната +250С; коридор (тамбур) +160С; кладовая +120С; лифтовое машинное помещение +50С
  2. Скорость смены воздуха: варьируется от 25 до 90 м3 /ч на человека.
  3. Потребление наружного воздуха определяется в зависимости от поверхности помещения: для жилых помещений оно составляет 3 м3 /ч на квадратный метр.

Все они являются обобщенными параметрами, и каждый регион может варьировать значения в зависимости от конкретных климатических условий.

У проектировщиков есть определенная свобода:

  • Согласно строительным нормам и правилам, проектная температура воздуха в одной из спален многокомнатной квартиры должна быть +220°C.
  • В квартирах, приспособленных для проживания инвалидов, максимальное значение температуры снижается.
  • Вентиляция угловых квартир рассчитывается по нормативным параметрам плюс 20С, но не более +220С.

На сегодняшний день конструкции пластиковых окон и герметичных стальных входных дверей полностью отменяют эффект микровентиляции через трещины, поэтому проектировщикам сложно достичь нормативных параметров микроклимата. В элитных домах существует способ установки принудительной вентиляции, а в малообеспеченных МФБ все сложнее: необходимо увеличить интенсивность работы, а значит и размеры вентиляционных каналов. Но это не всегда возможно с точки зрения проектирования зданий.

Нормы внутриквартирного устройства

Строительные нормы и правила предъявляют различные требования к конструктивному исполнению системы вентиляции:

  • Наличие как минимум одного окна с выходом на улицу. Требуется для правильного функционирования естественной вентиляции.
  • Окна первого этажа или приёмные решётки должны находиться на высоте не менее 1000 мм над снежным покровом, а летом — на высоте 2000 мм над подножкой.
  • Сечение воздуховода для кухни 150 см2, комбинированной ванной комнаты и отдельного туалета и ванной 100 см2.
  • Направление движения воздуха строго из жилых помещений в служебные, затем по общему воздуховоду на крышу.
  • Запрещается прокладывать электрические кабели внутри вентиляционных каналов.
  • Вентиляционные каналы не должны пересекать друг друга или кабельные каналы.

Назначение общедомовой вентиляции

Воздух в жилой квартире всегда подвержен загрязнению. Дым из кухни, пары из ванной комнаты, неприятные запахи и пыль заканчиваются в воздухе и создают неблагоприятные условия для жизни. Затхлый воздух может также вызывать такие заболевания, как астма и аллергии. Поэтому каждый многоквартирный дом должен быть оснащен общей системой вентиляции.

Вентиляция функционирует в жилом пространстве:

  • чтобы обеспечить проникновение чистого воздуха в квартиры;
  • для удаления пыли и других вредных примесей вместе с отработанным воздухом;
  • регулировать влажность в жилых комнатах и шкафах.

жилой квартал

Большинство городского населения нашей страны живет в сборных домах, построенных в советское время, в то время как другие переезжают в новые здания. Вентиляция жилых зданий согласно СНиП является обязательным требованием при строительстве домов. Однако уровень вентиляции многоквартирных домов остается достаточно низким. При строительстве принято экономить на системах воздуховодов.

В настоящее время в жилых домах встречаются следующие типы вентиляции:

  • с естественным притоком и оттоком;
  • с принудительным движением воздуха с помощью вентиляционных установок.

В современных элитных домах системы отопления и вентиляции соответствуют последним стандартам и создаются с использованием специальных технологий и материалов. Для вентиляции многоэтажных жилых зданий панельного типа используется естественный воздухообмен. То же самое относится и к кирпичным домам советской эпохи и современным недорогим зданиям. Воздух должен поступать через отверстия между дверью и полом, а также через специальные заслонки на пластиковых окнах.

Вентиляция в панельном доме работает следующим образом. Воздух выводится через вертикальные вентиляционные шахты вверх по естественной тяге. Она вытягивается из дома по трубе, расположенной на крыше или на чердаке. По мере того, как воздух поступает в квартиру через открытые окна или двери, он устремляется к вентиляционным отверстиям, расположенным на кухне и в ванной комнате — туда, где дым и влага должны быть удалены больше всего. Таким образом, застоявшийся воздух выводится в дымовую трубу и через окна в помещение поступает чистый воздух.

многоэтажная вентиляция

Если поток свежего воздуха прерывается, вентиляция не будет работать эффективно. Жители квартир в кондоминиумах часто забывают о естественной вентиляции помещений при установке дополнительных вытяжных систем. Вот список распространенных ошибок при ремонте, которые блокируют циркуляцию воздуха:

  • монтаж стеклопакетов из металлического пластика;
  • устранить пространство между дверным полотном и полом при замене межкомнатных дверей;
  • установка осевых вентиляторов в туалете (влияет на вентиляцию соседних квартир).

При оформлении жилых комнат стоит помнить о создании естественных путей для вентиляции. Вы можете установить пластиковые окна со специальными клапанами, которые будут автоматически подавать воздух с улицы.

стеклопакет с вентиляционным клапаном

Внутренние двери должны быть такого размера, чтобы они не были близко к полу. Если установлены дополнительные вентиляторы, их также можно настроить на приток.

Расчёт вентиляции квартиры

Естественная или искусственная вентиляция жилого дома рассчитывается во время строительства здания специалистами, а квартиросъемщики получают квартиры с системой вентиляции «по умолчанию». В хрущевском здании невозможно изменить систему вентиляции, это потребовало бы серьезного вмешательства в конструкцию здания. Однако с помощью различных устройств можно улучшить циркуляцию воздуха в квартире. Для этого необходимо провести некоторые расчеты.

Если вас не устраивает вентиляция в вашей квартире, вы можете установить дополнительные вытяжки на кухне и вентиляторы на решетках в ванной комнате. Основное правило, которое следует помнить, это то, что количество вытягиваемого воздуха не должно превышать количество воздуха, поступающего в квартиру. В этом случае вентиляционные системы будут работать максимально эффективно. Некоторые модели вытяжек и вентиляторов также могут быть установлены, если в помещении нет достаточной вентиляции через двери и окна.

Для небольших квартир будет достаточно от 50 до 100 м³ воздуха в час. Чтобы точно определить, какая нагрузка для прибора будет оптимальной, можно измерить количество воздушных масс в помещении. Для этого площадь квартиры складывается и умножается в три раза. Результирующий объем воздуха — это общее количество воздуха, которое должно пройти через вентиляторы за один час.

схема

Дополнительная подача воздуха может быть организована с помощью кондиционеров, вытяжек и вентиляторов. В сочетании эти устройства будут выполнять основные задачи вентиляции помещения:

  • Ассортиментная вытяжка на кухне будет удерживать неприятные запахи, жир и дым из помещения, наполняя его чистым воздухом;
  • вентилятор для ванной комнаты — для удаления влажного воздуха;
  • кондиционер — для охлаждения и осушения воздуха в помещении.

Эти устройства обеспечивают хорошую циркуляцию воздуха в разных комнатах и регулируют их чистоту — в ванной и на кухне они просто незаменимы.

Объем приточного воздуха может превышать объем отработанного воздуха на 15-20%, но не наоборот.

Особенности обустройства и функционирования в панельных домах

В случае с этим распространенным типом домов, воздухообмен основан на естественном принципе. Так же обстоит дело со старыми кирпичными домами, а также с новыми недорогими конструкциями. Наружный воздух всасывается через трещины и утечки старых рам или через специальные отверстия, предусмотренные в современных пластиковых.

Сброс в них происходит благодаря постоянному потоку воздуха, присутствующему в вентиляционном канале, который поднимается выше конька крыши или вытягивается в чердачное пространство. Внешний воздух, поступающий в дом через окна, благодаря потоку воздуха в воздуховоде, направляется в вытяжку в ванной или кухонной вытяжке. Это означает, что воздух, проходящий через все комнаты в квартире, постепенно вытесняет загрязненный воздух наружу.

Проверка работоспособности вентиляции в квартире


Если лист бумаги не реагирует или отклоняется от сопла, система работает неправильно.

Вентиляционная система представляет собой систему связи с общественностью, которая охватывает все этажи здания. Поэтому управляющая компания несет ответственность за техническое обслуживание и сервис. Согласно законодательным нормам, они обязаны дважды в год проверять функциональность вентиляционных каналов. В случае возникновения проблем с вентиляцией в многоквартирном доме, специалисты устраняют их с помощью профессионального оборудования.

Если вы подозреваете, что ваша система вентиляции работает неправильно, вы можете сделать быструю проверку самостоятельно, вместо того, чтобы ждать подручного. Процедура, которой необходимо следовать, выглядит следующим образом:

  • Откройте приоткрытое окно на кухне.
  • Держите тонкую ткань над вентиляционной решеткой. Если есть хороший черновик, бумага должна прилипнуть к решетке. Если этого не происходит, то нарушается обмен воздуха в помещении — вентиляция не работает.

Вместо тонкого листа ткани можно использовать пламя зажигалки. Просто подержи его возле вентиляционной решетки. Если пламя горит в направлении ствола, это означает, что вентиляционная система работает правильно. Если пламя горит равномерно, вы подозреваете, что вентиляционные каналы неисправны.

Как проверить работу вытяжки

Если на стенах или потолке есть туман, затяжные запахи, плесень или плесень, вероятно, проблема с системой вентиляции.

Посмотрим, как проверить, работает ли крышка. Для этого возьмите маленький листок бумаги. Туалетная бумага подойдет, но лучше не использовать обычную газету, потому что для этих целей используется тонкий лист бумаги.

Откройте вентиляционное отверстие помещения 2-3 дюйма и положите лист бумаги на решетку капота. Если бумага притягивается, то капюшон работает. Если бумага не держится и не падает, вентиляция перестала работать. Кроме того, бумага может улететь с гриля.

листовой метод

Это означает, что вытяжка работает в обратном направлении и в квартиру попадают посторонние запахи. Давайте выясним, почему он не работает должным образом или вообще. И давайте выясним, что делать, если вытяжка на кухне, в ванной или туалете не работает.

Схемы вентиляции жилых домов

В зависимости от строительных планов вентиляция может быть спроектирована очень по-разному. В этом разделе мы постараемся понять, как организована вентиляция в панельном доме по схемам, и обсудим степень эффективности того или иного вида реализации.

панельные выхлопные трубы

Наиболее удачная схема вентиляции в панельном доме — индивидуальная, когда каждая квартира имеет отдельный воздуховод с выходом на крышу.

В этом случае вентиляционные шахты не соединены друг с другом, вытяжка внутри трубы улучшается, и загрязненный воздух из соседних квартир не попадает в дом. Другой вариант этой схемы вентиляции в здании в Хрущеве заключается в том, что отдельные воздуховоды ведут из каждой квартиры на крышу, где они соединяются в единую трубу, по которой воздушные массы выводятся наружу.

К сожалению, очень часто используется самый простой, но неэффективный способ вентиляции, при котором воздух из всех квартир поступает в один большой колодец — точно так же, как организована вентиляция в Хрущеве. Это экономит место и расходы при строительстве здания, но имеет много неприятных последствий:

  • Пыль и неприятные запахи из других квартир — особенно на верхних этажах, где воздух поднимается естественным путем;
  • быстрое загрязнение общей вентиляционной трубы;
  • отсутствие звукоизоляции.

конструкция воздушного канала

Существует несколько других способов отвода воздуха через вентиляционные шахты — с горизонтальными воздуховодами на чердаке и с выходом воздуховода на чердаке без дымохода. В первом случае горизонтальные каналы уменьшают поток воздуха, а во втором — чердак загрязнен из-за отсутствия выхода на улицу. Вентиляционная схема Хрущева и других зданий советского типа, хотя и дешевая, но неудобная для арендаторов.

вентиляционные схемы

Схемы некоторых систем естественной вентиляции в жилых зданиях: a) — без коллекторных каналов; b) — с вертикальными коллекторными каналами; c) — с горизонтальными коллекторными каналами на чердаке; d) — с теплым чердаком.

К счастью, существует современная система вентиляции, которая автоматически вытягивает и подает воздух. Он включает в себя вентилятор, который вдувает воздух в чашу. Обычно он расположен в подвале здания. На крыше дома расположена вытяжная вентиляция такой же мощности, которая принудительно удаляет из воздуховода загрязненные воздушные массы. Это самая простая схема вентиляции в многоквартирном доме. Это также может быть сделано с помощью энергосберегающего оборудования, такого как рекуператоры. Работа рекуператора заключается в том, чтобы забирать тепло (или холод) из отработанного воздуха и отдавать его приточному.

планетария

Вентиляционные шахты обычно выходят из подвала многоэтажного дома, обеспечивая также защиту от влаги и пара. Цокольный этаж вентилируется естественной тягой, а в современных домах также установлены вентиляционные отверстия. Для вытяжки влажного воздуха из подвала имеются общие вентиляционные шахты с отверстиями на каждом этаже и в каждой квартире.

Вентиляция подвала, места, где начинается естественная система вентиляции, является одним из основных условий ее надлежащего функционирования. Для этого в стенах подвала делаются отверстия, через которые в подвал поступает свежий воздух. Это не только снижает влажность в основании дома, но и создает сквозняк в общей комнате дома.

Форма проемов может быть простой — круглой или квадратной. Они должны быть размещены на достаточном расстоянии от земли, чтобы вода и грязь с улицы не попадали в интерьер. Оптимальное расстояние от земли — не менее 20 см. Отверстия следует размещать равномерно по периметру подвала; если в подвале несколько комнат, то в каждой из них следует разместить несколько отверстий. Отверстия не должны быть закрыты, иначе будет нарушен весь принцип вентиляции кондоминиума. Чтобы предотвратить попадание животных в подвал, отверстия должны быть закрыты проволочной сеткой.

Основные моменты устройства

В двух словах, с момента разработки систем вентиляции для панельных домов в 1960-х годах, сегодня мало что изменилось. Принципы вентиляции до сих пор используются, среди которых можно выделить следующие:

  • одна вентиляционная шахта для нескольких квартир на крыше;
  • обычный коллекционер, который был на крыше;
  • наличие нескольких отдельных каналов.

Первая вентиляционная схема чаще всего используется в домах, имеющих как минимум девять этажей. Она заключается в том, что на крыше есть вентиляционный стояк, выходящий на крышу. Все квартиры, через которые он проходит, соединены с ним. Во втором варианте схемы вентиляции предусмотрен персональный воздуховод, но на чердаке он соединяется с общим коллектором, через который выходит вытяжной воздух. Третья вентиляционная схема чаще всего использовалась в зданиях с 5 этажами. Это включает в себя выход каждого отдельного канала на крышу. Этот вариант вентиляции зацепился за кирпичные здания, но не получил широкого распространения в панельных домах.

Обратите внимание! В современных панельных схемах вентиляции дома три главных стояка проходят через квартиры на одном уровне. Один проходит через ванные комнаты, второй — через ванные комнаты, а третий — забирает отработанный воздух из кухни.

Преимущества и недостатки различных схем вентиляции панельных конструкций

Многоканальная система вентиляции была первой в многоэтажных зданиях. В то время как дома были построены из кирпича, вентиляционные устройства достаточно хорошо отвечали требованиям воздухообмена квартир в 5-этажном панельном здании на приемлемом уровне. Кроме того, многочисленные зазоры и отверстия в оконных и дверных рамах создают нормальный воздушный поток и обратный поток, обеспечивая стабильную работу выхлопной трубы.

С появлением бетонных панельных домов возникли дополнительные проблемы:

  1. Многоканальная система была очень громоздкой и занимала много места внутри здания. Для зданий высотой более 5 этажей он становился все более тяжелым и громоздким;
  2. Эффективность многоканальной схемы была явно недостаточной для нормального выравнивания потока свежего воздуха во всей квартире в панельном доме, в кухне и ванных комнатах эффективность вентиляции была минимальной, а в жилых помещениях ее эффективность была избыточной, часто сопровождалась обратным потоком загрязненного воздуха из сервисных комнат в жилые помещения;
  3. Простая многоканальная схема не имела никаких средств регулировки и выравнивания производительности воздуховодов, независимо от пола панельного дома. Как правило, нижние этажи вентилировались значительно лучше, чем верхние.

К ТВОЕМУ СВЕДЕНИЮ! Такое распределение эффективности воздухозабора привело к тому, что жители первого и второго этажей были вынуждены терпеть интенсивные тепловые потери зимой, в то время как владельцы квартир верхнего этажа подвергали себя риску отравления из-за плохого удаления продуктов сгорания газа на кухне.

Вентиляция в панельном девятиэтажном доме

Для современного многоэтажного здания с девятью этажами проблемы организации адекватной вентиляции были решены простым решением. Вместо того, чтобы отдельно строить длинные вентиляционные каналы для каждой квартиры в 9-этажном панельном здании, специалисты построили одну вентиляционную шахту большого диаметра.

Сегодня в 9-этажном панельном доме в вентиляционной схеме используется главный воздуховод с короткими воздуховодами, подключенными к нему отдельно от каждой квартиры. Коллектор на крыше оборудован перегородкой для увеличения тяги в случае ветра. В ранних версиях системы вентиляции выход вентиляционной шахты был оснащен специальным автоматическим щелевым заслонкой, что позволяло поддерживать постоянную скорость воздуха в главном вентиляционном канале.

Позже он был заброшен, а два верхних этажа панельного дома были оборудованы по старинке — с индивидуальным выводом вентиляционных каналов на крышу. Это обеспечило стабильную работу магистральной трубы и отличный уровень вентиляции на верхних этажах. Кроме того, отдельные выходы каждой квартиры были подключены не напрямую, а вверх — через два-три этажа. Небольшой узкий индивидуальный вентиляционный канал длиной от пяти до семи метров был достаточен для значительного улучшения вентиляционных характеристик квартиры в панельном здании.

Особенности работы системы вентиляции панельного дома

Среди основных недостатков данной системы вытяжки воздуха в панельном доме, наиболее неприятными являются:

  • Резкое снижение эффективности работы устройств пассивной вентиляции в жаркую погоду, даже ночью или в ветреную погоду;
  • Возможен перелив запахов и выхлопных газов из одной квартиры в другую. В большинстве случаев это может быть вызвано электрической системой вентиляции в ванной или кухне, которая была установлена одним из жильцов. Чтобы избежать этого, все жильцы должны установить активную приточно-вытяжную вентиляционную систему с обратным клапаном. В противном случае, увеличив эффективность отработанного воздуха в вашей квартире, вы создадите условия для реверсирования движения воздуха на нижних этажах;
  • Падение производительности главной вентиляционной шахты из-за резкого увеличения отложений пыли, различных видов загрязнений на внутренних стенках воздуховодов. Отложения пыли на стенках воздуховода размером всего 0,5 см могут снизить эффективность работы воздуховода до 20%.

Одной из причин накопления грязи и пыли в вентиляционных каналах является отсутствие элементарных схем фильтрации для улавливания жировых паров и продуктов сгорания газов.

Современные системы вентиляции для панельного дома

Низкая эффективность и высокая зависимость от погодных условий все чаще вынуждают конструкторов и строителей переходить от пассивных систем воздухообмена к более гибким и эффективным системам принудительного притока и вытяжки воздуха. Они стали де-факто стандартом для высотных панельных зданий, офисных зданий и торговых центров.

Помимо создания комфортных условий жизни в панельном доме с помощью систем кондиционирования и вентиляции, такие устройства позволяют эффективно экономить тепло и снижать затраты на отопление помещений.

Большую часть времени система для панельного дома использует забор воздуха с 2-3 этажного уровня, после очистки и увлажнения осевые вентиляторы выталкивают воздух через внешние вентиляционные каналы на этажи панельного дома. Параллельно с этим, на крыше установлена петля для отвода тепла от отработанного воздуха.

Схемы принципиального действия естественной вентиляции

Практика, основанная на многолетнем опыте строительства многоквартирных домов, привела к выбору одних из наиболее эффективных вентиляционных схем. Выбор схемы будет зависеть от формы здания, количества этажей в нем, степени загрязненности уличного воздуха в вашем районе и уровня шума.

Схема стандартной вытяжной системы

Стандартная схема — это схема с естественной эжекцией, т.е. обмен воздуха в помещении происходит из-за разницы в температуре и давлении. При этом понимается, что вытягиваемый воздух выходит через вентиляционные шахты и каналы на крышу, а свежий воздух поступает через специальные двери/окна/входы. Вариант установки отдельного колодца для каждой квартиры просто не будет рассматриваться, так как это было возможно, когда были построены низкие здания.

Конечно, для небоскребов от 9 этажей и выше физически невозможно создать огромное количество параллельных воздуховодов. По этой причине в строительстве используются две схемы, которые критики сочли рациональными:

  1. Все колодцы выводятся на чердак и там соединяются с помощью горизонтального канала. Из воздуховода загрязненный воздух отводится через один выход, расположенный в наиболее удобном месте.
  2. Отдельные квартиры подключены к общему воздуховоду (стояку), который расположен параллельно спутниковым каналам, и таким образом использованный воздух отводится над крышей через вертикальный воздуховод.

Основное различие можно увидеть в двух точках — наличие/отсутствие горизонтального коллектора на чердаке и наличие/отсутствие общего люка в стояке.

Важно: для верхних этажей существует другая схема, где есть отдельный прямой отвод отработанного воздуха.

Рисование схемы вентиляции в панельном доме

Местный дренаж с верхних этажей связан с тем, что для создания воздушных потоков над квартирой должен быть горизонтальный воздуховод высотой не менее 2 метров. Отдельно установленные каналы, а также общий воздуховод должны быть хорошо изолированы, в противном случае на чердаке может образоваться конденсат, который может привести к преждевременному износу материала и образованию плесени. Установка горизонтального чердачного воздуховода должна производиться с учетом всех требований. Например, его диаметр должен быть достаточным для предотвращения возврата вытяжек и отработанного воздуха в каналы.

Расчет диаметра воздуховода для системы вентиляции в панельном доме должен производиться опытным инженером. Для того чтобы воздух двигался в нужном направлении и не отступал назад, в воздуховоде имеется перегородка внутри воздуховода. В некоторых случаях нет возможности проложить громоздкий горизонтальный воздуховод, и тогда хочется сделать с узким сечением труб, но на верхних этажах должна использоваться все та же локальная система — производные отдельных рукавов на чердаке.

Естественная вентиляция, которой оснащены почти все старые здания, имеет одно большое преимущество: она не требует электричества. Но за этим следует недостаток, так как его эффективность будет зависеть только от разницы температур между помещением и зданием, а каналы и шахты требуют постоянной очистки, а на практике такие действия выполняются очень редко.

Характеристики планировки воздуховодов в 9-этажном доме

В типичных домах процесс изменения воздушной массы происходит естественным путем, когда в квартирах происходит приток свежего воздуха, а отработанный воздух осуществляется с помощью специальных вентиляционных шахт, которые оборудованы специальными спутниковыми воздуховодами. Как правило, такие воздуховоды прокладываются из вытяжного вентиляционного отверстия в квартире по схеме «через каждые два этажа», но иногда встречаются воздуховоды этаж за этажом. Схема создания вентиляции, характерная для обычного многоэтажного дома, имеет общую вытяжную шахту, которая идет прямо на крышу, а спутниковые каналы прокладываются параллельно и соединяются попеременно.

Но норма заключается в том, что дренаж с 8-го и 9-го этажей осуществляется не через обычный люк, а по отдельности. При разработке такой схемы следует учитывать средние атмосферные условия, то есть температура воздуха на улице должна быть +5 градусов и отсутствие ветра. Такая схема оказалась неэффективной, так как при изменении природных условий функциональность естественной вентиляции снижается. Например, в сильную жару будет просто бесполезным атрибутом дома. Также существует высокая вероятность засорения каналов, что может полностью перекрыть поток воздуха. Если нет обычного проекта, может потребоваться экстренная уборка, хотя, как правило, это следует делать раз в 5 лет.

Жители панельных зданий могут прекрасно чувствовать и ощущать на себе последствия неправильной установки систем вентиляции.

Среди них мы выделим следующее:

Рисунок вентиляционных каналов

  • Эффективность напрямую зависит от времени года.
  • Неприятные запахи пересекаются между квартирами.
  • Эффективность снижается с загрязнением.

Помните, что чем больше перепад давления, тем лучше работает система вентиляции в панельных конденсаторах. Эта разница уменьшается с повышением наружной температуры, что означает, что проблемы могут возникнуть в теплое время года. Иногда могут возникнуть проблемы и ночью или в ветреную погоду, когда вентиляция начинает работать в обратном направлении. Вторым фактором, который мешает всему, является чрезмерный неприятный запах. Если один из жильцов курит, большинство жильцов будет знать, находятся ли они выше или на одном уровне. Вы также можете легко узнать, что готовят ваши соседи прямо сейчас. Хуже становится, если в той же квартире установлены приборы, которые могут обеспечить принудительную вентиляцию на кухне или в ванной и туалете.

Полезный совет! Проблему посторонних запахов можно решить установкой обратных клапанов, которые будут препятствовать возвращению воздуха из системы вентиляции в квартиру. Также может потребоваться установка вентиляторов.

Обслуживание вентиляционных валов оставляет желать лучшего, а мусор и пыль скапливаются очень быстро. Из-за этого пространство каналов значительно уменьшается, а тяга становится хуже. Причиной загрязнения является отсутствие системы фильтрации, которая должна улавливать пар, пыль и жир, нагруженный воздух. Можно сказать, что при слое бляшек размером 0,5 см около 20% загрязненного воздуха попадает в систему.

Схемы принудительной вентиляции

В строительстве современных домов металлопластиковые и пластиковые конструкции используются для герметизации проемов балконов и окон. Окна с двойным остеклением из алюминия и полимеров намного прочнее дерева, но в большинстве случаев они полностью перекрывают естественные каналы чистого воздуха. Двери также приклеиваются к полу, делая помещение полностью герметичным. Нет воздухозабора, а при отсутствии эффективной вакуумной системы, вытяжка становится бесполезным амортизатором. Для решения этих проблем доступа к чистому воздуху в квартирах для жилых многоэтажных зданий начали устанавливать специальное оборудование, а именно приточно-вытяжные устройства.

На примере установки приточно-вытяжной системы в многоквартирном доме видно, что внизу, в подвале или подвале установлено приточное оборудование со специальным фильтром и воздушным отоплением, а на крыше — вентилятор и чиллер. Система вытяжной и приточной вентиляции достаточно сложна, а ее установка и отдельные компоненты потребуют поиска места в подвале (для калорифера приточного воздуха) и на крыше (чиллер и вентилятор).

В отличие от естественной вентиляции, такая система также энергонезависима, так как состоит из набора сложных устройств, которые управляются одним пультом управления. Вентиляционная установка устанавливается рядом с силовым оборудованием, обычно в подвале, и доступ к ней имеет только квалифицированный обслуживающий персонал. Видно, что в панельном доме существуют все три разновидности вентиляции, причем естественная вентиляция считается наиболее распространенной, а установка комбинированной или принудительной системы вентиляции на сегодняшний день имеет некоторые ограничения.

Организация циркуляции воздуха внутри квартиры

Теперь стоит задуматься о том, как воздух циркулирует в отдельно стоящей квартире без установки дополнительных типов воздухообменных устройств. Как упоминалось выше, свежий, чистый воздух будет проникать через различные трещины и щели в окне, а также через дверные проемы — трещины и в моменты, когда дверь приоткрыта. Диаграмма прекрасно показывает направление и движение воздуха. Он будет проникать через двери или окна жилого помещения и двигаться по направлению к вентиляционным отверстиям. Комфортное проживание в квартире характеризуется рядом факторов, в том числе частотой воздухообмена и количеством воздуха, которое регулярно меняется. Есть несколько стандартов, которые регулируют воздушный поток.

Дизайн вентиляции квартиры

На диаграмме показана таблица воздухообмена, подходящая для многоквартирных домов. Обмен воздуха должен происходить более активно там, где существует высокий уровень влажности, т.е. в санитарных помещениях и на кухнях. В старых зданиях вентиляционные шахты не всегда работают на 100%, и это можно проверить наиболее распространенным техническим методом. Необходимо взять лист бумаги и поместить его в техническое вентиляционное отверстие. Если бумага не удерживается силой сквозняка и начинает падать, то нарушается естественный тип вентиляции.

Вы также можете использовать яркий свет или спичку вместо бумаги. По тому, как движется язык пламени, можно определить, есть ли сквозняк из комнаты снаружи. Проблемы с вентиляцией негативно скажутся на здоровье и особенно на благополучии людей, живущих в квартире. Нехватка свежего воздуха вызовет нездоровую сонливость, а также усталость и головные боли. Особенно восприимчивы к этим изменениям люди, страдающие заболеваниями сердца и дыхательной системы. Они постоянно держат окна и подоконники открытыми, и это может привести к внезапному охлаждению комнаты, и из-за этого они часто простаивают.

Эффективность системы естественной вытяжки может быть повышена за счет использования самого простого устройства — вентилятора, устанавливаемого на выходном вентиляционном отверстии санузла. Если над плитой на кухне установлен вытяжной вентилятор, который используется регулярно и направляет воздух в вентиляционную шахту, то это поможет быстро изменить массу воздуха на кухне и в соседних помещениях. Владельцы могут организовать собственную подачу воздуха, если захотят. Для этого могут использоваться стандартные методы (вентиляция) и специальные технические/механические устройства, такие как приточный клапан на окне.

Чаще всего клапаны устанавливаются не только на окне, но и в стенах, и, как правило, под окнами, возле отопительных приборов. Воздух с улицы будет поступать в помещение через небольшое отверстие диаметром от 50 до 100 мм и будет нагреваться от тепла радиатора или конвектора, все зависит от типа используемой отопительной системы. Существуют также автоматические модели, которые реагируют с особой чувствительностью на изменение температуры и влажности — как только параметры начинают превышать норму, включается вентиляция.

Однако более совершенной системой вентиляции в панельном доме является централизованная система приточно-вытяжной вентиляции. Вы можете установить его самостоятельно, но только в частных домах, потому что в многоэтажных зданиях только специализированные службы занимаются системами такого размера. Приточные и отопительные приборы, а также воздуховоды расположены над помещениями в потолке и также могут быть установлены в стенах, поэтому они устанавливаются уже во время строительства.

Канальная вентиляция обычно устанавливается в новых зданиях люксового (классового) типа. Одним из условий монтажа являются высокие потолки, которые позволяют проводить монтажные работы без повреждения интерьера. Как видите, отсутствие устоявшейся системы естественной вентиляции не может быть полностью, но частично компенсируется установкой дополнительного оборудования. Есть только один минус — вам придется потратить дополнительные деньги на покупку приборов и постоянные расходы на оплату счета за электричество.

Как выполняется вентиляция канализации

Удаление запахов канализации также необходимо для комфортного проживания в многоквартирном доме. Вентиляционная система для канализационной системы очень проста — газы выводятся через ту же самую стояковую трубу, что и дренажная система. Во избежание неприятных запахов и неудобств для жильцов стояк имеет продолжение, а также направлен на крышу в виде вентиляционной трубы. Диаграмма дает прекрасную иллюстрацию того, как построена система вентиляционных каналов. Все сантехнические приборы в квартире будут «подключены» к общей стояковой трубе, заканчивающейся в дымовой трубе с одной стороны и канализации, ведущей в городскую централизованную сеть с другой.

Если Вы знаете планировку, то сразу видно, почему для замены санитарной установки требуется специальное разрешение. При изменении расположения стояка или подключении дополнительных сантехнических устройств может быть повреждена работа вентиляционной системы. При создании системы санитарной канализации необходимо учитывать нормы, описанные в СНиП 2.04.01-85 для вентиляции системы.

Вентиляция подвала и цокольного этажа

Вентиляция необходима не только в квартирах, но и в подвалах, где часто есть всевозможные услуги, кладовые, тренажерные залы и т.д. Подвал, по сути, является фундаментом дома, поэтому влажность воздуха здесь во многом зависит от типа почвы.

Вентиляция цокольного этажа многоэтажного здания, как правило, осуществляется с помощью специальных отверстий в стенах — вентиляционных отверстий. Они расположены чуть выше уровня земли, и их количество и диаметр напрямую зависят от площади подвала.

Источник https://promstroiekspertiza.ru/otdelka/shema-vytyazhki-v-mnogokvartirnom-dome.html

Источник https://nikastroy.ru/ventilacia-v-panelnom-dome-obzor-i-ustrojstvo/

Источник https://stroim-dom-2013.ru/sxema-ustrojstva-ventilyacii-v-mnogoetazhnom-mnogokvartirnom-dome/

Источник

Similar Posts

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
