Замер балкона или лоджии самостоятельно-подводные камни

Содержание

Замер балкона или лоджии самостоятельно-подводные камни

Если вы хотите установить новое окно или балконную дверь, вы должны сначала измерить необходимые окна или двери. Только тогда можно заказать подходящие конструкции, которые можно смонтировать в данный проем. Поэтому, если вы ищете новую балконную дверь, вы должны правильно замерить проем. Замер балконной двери в некоторых деталях отличается от замера окон или входных дверей. Для полного понимания вопроса представляем вашему вниманию руководство, в котором объясняются все важные этапы и показаны все тонкости замера деревянных и дерево-алюминиевых балконных дверей.

Замер балконной двери в новых и старых зданиях

1. Подготовительная работа

В новом доме изготовить светопрозрачные конструкции можно на основе проектных размеров, но и в этом случае всегда проводится контрольный замер. При замене уже существующих окон и балконных дверей в старом здании, определение точных размеров является обязательным. Существующие строительные планы могут быть полезны, но в старых зданиях они часто некорректны, и вам необходимо заново измерить размеры балконной двери. В случае отклонения, вы должны перенести новые размеры в старые чертежи и отметить дату изменения. Это сэкономит вам много времени, если последуете нашим советам.

Данный рисунок подходит к замеру деревянных и дерево-алюминиевых балконных дверей (рис. 1).


Если вы замеряете и тщательно записываете размеры ваших проемов — независимо от того, являются ли они балконными либо входными дверями или окнами, эти размеры впоследствии можно будет также использовать для установки аксессуаров, таких как рольставни.

2. Измерьте балконные двери в старом здании

В старом здании при замере деревянных балконных дверей надо замерять снаружи, так как уже существуют наружние четверти (наружные откосы).

Для правильного замера балконной двери вы должны сначала сделать набросок балконной двери. На наброске позже записывают размеры. Здесь также следует указать, в каком направлении балконная дверь открывается и закрывается, а также положение дверной ручки. При замере балконной двери измеряется ширина проёма (по наружным четвертям) сверху и снизу. Если размеры верхнего и нижнего края отличаются, всегда следует принимать меньшее значение. Однако для фактической ширины на последнем этапе необходимо прибавить 20 миллиметров с каждой стороны, поскольку рама балконной двери должна заходить за четверти, коробка двери должна упереться в четверть с внутренней стороны). Теперь замерьте высоту, здесь вам нужно определить размер от наружней четверти до чистого внутреннего пола с двух краев, и к меньшему размеру прибавить 45 миллиметра, 2 миллиметра зайдут за четверть, а 25 в чистый пол. Заход в чистый пол считается 25 миллиметров, так как это размер выборки (под выборку заходит подоконник или чистый пол). Однако так можно замерять, если снаружи отсутствует нижняя четверть или ступень, в таком случае высота замеряется как и ширина.

Пример: Ваш замер по высоте составляет 2320 мм с меньшей стороны. Прибавьте 45 мм. Таким образом, размер рамы балконной двери составляет 2365 мм. В ширину размер получился 1240 мм в верхней части и 1230 мм в нижней части. Прибавьте к меньшему 40 мм. Расчет в этом случае составляет 1230 мм плюс 40 мм. Результат ширины двери составляет 1270 мм.

Вам нужна дополнительная помощь в замере балконных дверей в старом здании? Мы скоро разместим видео замера.

3. Замер балконной двери в новом здании

Если в новом доме установлены наружние четверти, то замер надо проводить по той же технологии, что и в старом здании. Поскольку в новом здании не установлены наружние четверти, замеры надо производить по проёму в месте установки балконной деревянной двери.

В новом здании просто измерьте ширину проема в стене, и вычтите 40 мм. из результата. Проёмы в новых зданиях сделаны по проектным размерам, но проверка гарантирует точность. Поэтому, измерьте ширину сверху и снизу, и возьмите меньший результат в качестве основы для отсчета. С замером высоты балконной двери чуть сложнее. Чтобы определить высоту коробки балконной двери, надо замерить размер от верха проема до отметки чистого пола и прибавить 5 мм. При заказе балконной двери в новом здании, лучше заказывать без выборки, так как строители часто ошибаются с отметкой чистого пола.

картинка штульповая дверь на балкон

Маркировка оконных блоков и их основные параметры

Стандарт 23166-99 распространяется на блоки, выполненные из древесины и металлопластиковых сплавов, предназначенных для использования в жилых и прочих помещениях общего назначения.

Согласно ГОСТ, оконные блоки, используемые в балконных конструкциях для жилья, классифицируются по следующим параметрам:

  • конструктивному и архитектурному исполнению;
  • материалу изготовления балконной рамы, оконных и дверных створок;
  • варианту заполнения прозрачной части;
  • основным техническим и эксплуатационным характеристикам.

Рис. 2 Условное обозначение профиля окон и дверей

Маркировка изделий состоит из следующих буквенных и цифровых символов:

1. Вид профиля: балконный (Б) или оконный (О)

2. Материал изготовления:

  • Д – дерево;
  • А – алюминий;
  • ДА — дерево и алюминий;
  • Ст – сталь;
  • П – ПВХ;
  • Спл — стекло и пластик.

3. Вид остекления: одиночное (О), спаренное (СП) и раздельное (Р).

4. Размеры: Указываются в дециметрах, стандартные размеры балконных окон кратны строительному модулю М, равному 100 мм. Решая, как замерить необходимое расстояние для установки, следует учитывать этот шаг в 100 мм.

Рис. 4 Таблица воздушной и водной проницаемости

5. Варианты вентилирования: при помощи изменения положения створки (ПО), форточек, фрамуг и вентиляционных или климатических клапанов (Ф, Фр, К, КВ, КК, СВ).

6. По сопротивлению теплопередаче профиль делят на классы: От A1 – (0,80 м. кв.*С./Вт. и более) до Д2 (0,35 — 0,39 м. кв.*С./Вт.) с шагом 0,05.

7. По показателям воздухо- и водопроницаемости изделия подразделяют на классы А – Д (рис. 4).

8. В зависимости от степени снижения шумов транспорта профиль маркируют: от А — (свыше 36 дБ.) до Д (25 — 27дБ.) с шагом 3 дБ.

9. По общему коэффициенту пропускания света: от А — (0,50 и более) до Д (0,30 — 0,34) с шагом 0,05 ед.;

10. По сопротивлению ветру: от А — (1000 Па и более) до Д (200 — 399 Па) с шагом 200 Па;

11. Климатическое исполнение: Н — нормальное при средней температуре в январе не ниже — 20 С. и морозоустойчивое М со средней январской температурой ниже — 20 С.

Маркировка деревянных балконных блоков

Рис. 5 Окна и балконные двери из дерева – условное обозначение

ГОСТ 11214-86 устанавливает параметры деревянных дверей и окон с обычным двойным остеклением.

Деревянный балконный блок имеет характеристики, приведенные в маркировке, которая состоит из следующих позиций:

1.Вид профиля. Буквенный символ означает:

  • О — стандартное окно;
  • Б — балконная дверь.

2.Тип конструктивного исполнения:

  • С — створки и дверные полотна объединены в одну конструкцию;
  • Р — полотна и створки отделены друг от друга.

3,4. Высота и ширина проема, размеры указываются в дециметрах через дефис.

5. Буквенное обозначение рисунка конструкции.

6.Номер настоящего ГОСТ.

Первый этап работы

Для того чтобы правильно замерить балконный блок, необходимо подготовить следующие инструменты и материалы:

  • Рулетка, при помощи которой будут осуществляться замеры;
  • Ручка шариковая для отметок важных показаний;
  • Чистый лист бумаги, куда все будет заноситься;
  • Линейка из металлического материала;
  • Отвертка обычная.

Не ленитесь фиксировать все данные измерений. Только так можно будет безошибочно рассчитать количество расходного элемента для отделки балкона.

Замер балконного блока делаем по следующей схеме:

  1. Сначала измеряем расстояние межу внешними откосами, затем – между внутренними.
  2. Теперь обращаем свое внимание на дверь, которая присутствует в этом помещении. Значение это будет называться – длина между внутренними откосами.
  3. Далее измеряем высоту дверного проема. Оно меряется от нижнего до верхнего откосов. Оконное пространство тоже не игнорируем. Высоту окна, прилагающего к двери, измеряем тщательно с обеих сторон – квартирной и балконной.
  4. Мерим ширину проема по наружным откосам сначала внизу, затем вверху. Не забудьте сопоставить полученные значения. В идеальном варианте они совпадут. Если имеются погрешности, то это необходимо устранить. Используйте монтажную пену.
  5. По внешним откосам дверного проема тоже делаются измерения.
  6. Производим демонтаж оконного отлива с наружной стороны.

Начинаем замер балконного блока

Чтобы предотвратить неточности, необходимо ответственно подходить к начальным этапам замера. Мы рекомендуем помимо манипуляций с рулеткой проделывать дополнительные измерения. Используйте строительный уровень, чтобы определять ровность горизонтальных и вертикальных линий. Иногда из-за кривых проемов невозможно правильно определить ширину либо длину. Особенно эта проблема встречается часто в старых постройках. Не спешите расстраиваться, если что-то не сходится. Попробуйте начать все сначала. Очень важно сделать точные замеры, только так новые окна и двери войдут, как литые.

Демонтированный балконный блок

Несколько правил, соблюдая которые должен осуществляться расчет балконного блока:

  • Дверной проем измеряется от нижнего до верхнего откосов. Измерения производят со стороны балкона. В идеальном варианте измерить нужно обе стороны и сравнить полученные показатели.
  • Измеряя оконное пространство, следите за тем, чтобы рулетка находилась строго вертикально. Малейшие погрешности отразятся на готовом варианте.
  • Линейкой, лучше металлической, замеряем сами откосы. Не ленитесь производить замеры несколько раз.
  • Подоконник мерят по внутренним отливам.
  • Все замеры дополнительно проверяйте строительным уровнем.

Первый этап выполнен. Значит, пора переходить к следующему. А для этого вам понадобятся все значения замеров, которые вы уже сделали.

Стандартные размеры балконного блока

Замер балкона с остеклением

Сложнее измерять балкон со старым остеклением. Самостоятельный замер обозначит лишь приблизительную стоимость нового остекления. Рулеткой измерьте ширину и высоту балкона. Профессионал, измерив застекленный объект, как правило, разбирает часть потолочной и стеновой отделки, где система примыкает к основанию. Так определяются подлинные габариты.

За замером балконного блока обращайтесь к специалистам. Не рискуйте бюджетом и временем монтажа. Профессионал точно измерит пространство, поможет подобрать материалы. Он подскажет, как лучше разместить створки с разным типом открывания.

Как правильно замерить балконный блок

Решив сменить старые, продуваемые окна на пластиковые, человек задумывается и о том, чтобы утеплить выход на балкон. Обычно фирмы, занимающиеся установкой окон, присылают своих специалистов для замера блока, и заказчику не приходится делать это самостоятельно. Однако бывают ситуации, в которых покупателю приходится самому измерять балконный проем.

Например, фирма не предоставляет услугу замера бесплатно, поэтому заказчик хочет сэкономить деньги и занимается этим сам. Или же он еще не готов приобрести блок из-за отсутствия денег и желает примерно рассчитать, в какую сумму обойдется данная покупка. Также человек может захотеть самостоятельно заняться установкой балконного блока, поэтому ему нет необходимости вызывать домой мастеров для проведения замеров и платить им за это деньги.

В таком случае он должен понимать, что балкон – это не окно, измерять его сложнее, а результат неправильных измерений может быть плачевным, так как данное изделие дорого стоит, а подогнать неподходящий к проему блок просто невозможно.

картинка демонтаж балконного блока картинка французские двери на балкон картинка деревянный балконный блок

Как самостоятельно замерить балкон или лоджию для остекления?

Остекление балкона относится к дорогостоящим мероприятиям, поэтому многие пытаются сэкономить на некоторых услугах установщиков окон или их производителей. К таким услугам относится и выполнение замеров, ведь этот процесс можно выполнить и самостоятельно. Главное – учитывать ряд нюансов, иначе переделка обойдется намного дороже. Основное условие – предоставить точные замеры лоджии или балкона, так как это от этого зависит качество и срок использования конструкции, а также это позволит избежать дополнительных издержек. Для измерения понадобится рулетка длиной как минимум 10м или цифровая рулетка. Итак, что необходимо учитывать при самостоятельном замере лоджии или балкона перед их остеклением?

Техника измерения проема


Сначала следует сделать замер общей ширины балконного проема. Это делают при помощи рулетки. К полученному числу нужно прибавить 3 сантиметра, так как блок должен полностью войти в проем. Если же окажутся открытыми пенные швы, он не будет герметичным и не сможет сохранять тепло в помещении.

Теперь нужно измерить ширину балконной двери. В таком случае надо сделать замер от точки, находящейся между дверью и окном, но сдвинув ее на 1,5 сантиметра в сторону окна. Также не стоит забывать и о дополнительных 1,5 сантиметрах с другой стороны двери (половина от тех 3 сантиметров, которые прибавлялись к общей ширине блока). Это и будет ширина двери.

Как уже говорилось, ширина окна находится очень просто. Для этого из общей ширины блока вычитается ширина его двери. От ширины окна надо отнять 3 миллиметра, потому что они пойдут на балконный соединительный профиль.

Далее нужно сделать вертикальный замер проема. Так как балкон – это нестандартная конструкция, требуется замерить два значения: высоту балконной двери и высоту окна. Все это несложно, надо просто измерить эти значения по отдельности и прибавить к каждому из них примерно по 1,5-2 сантиметра, чтобы получить правильные результаты.

Делая измерения балконного проема, важно правильно сделать замер различных аксессуаров, которые устанавливаются вместе с окнами. К таким аксессуарам относят:

Так как разница между толщиной старых деревянных окон и новых пластиковых может быть слишком большой, при измерениях стоит учитывать и этот фактор. Чаще всего люди устанавливают окна стандартной монтажной глубины 58 миллиметров, что намного уже монтажной глубины старых окон. Однако бывают и пластиковые окна с монтажной глубиной до 132 миллиметров.

С чего начать подобную работу

Итак, для того чтобы правильно замерить систему, понадобится:

  1. Чистый лист бумаги.
  2. Шариковая ручка.
  3. Рулетка.
  4. Отвертка.
  5. Металлическая линейка.

Все проведенные измерения необходимо фиксировать на бумаге.

Для того чтобы правильно высчитать балконный проход, нужно проделать следующие действия:

Процесс остекления не начнет развиваться, пока вы не разработаете минимально необходимый эскиз будущего сооружения.

  • узнать ширину пространства между внутренними откосами, рядом с тем элементом, который уже есть. Кроме общего значения ширины, нужна ширина между внутренними сторонами откосов;
  • необходимо тщательно подсчитать ширину и присутствующей двери. Это значение составляет расстояние между внутренними откосами;
  • также необходимо узнать высоту дверного отверстия между верхним и нижним откосами конструкции. Кроме значения высоты двери, нужно знать и высоту оконного пространства, прилегающего к этой двери. Такой замер необходимо провести как с внутренней стороны квартиры, так и с наружной стороны этой системы;
  • после этого необходимо замерить общую ширину всего проема балконного элемента по наружным откосам. Это значение измеряется как вверху конструкции, так и внизу. Потом оба значения сопоставляются. Они должны совпасть, а если нет, то можно постараться ликвидировать разницу с помощью монтажной пены при установке или же заранее заложить в уточненные перед производством данные;
  • еще необходим замер ширины двери по наружным откосам. Он проводится, как и все измерения, с помощью рулетки;
  • снаружи балконного проема нужно аккуратно демонтировать с помощью отвертки оконный отлив данного элемента.

Стоит ли делать такие измерения самостоятельно?

Такие измерения можно делать самостоятельно только в трех случаях:

  1. Человек имеет опыт в установке окон и балконных блоков, поэтому он в состоянии безошибочно произвести все расчеты и измерить свой балкон.
  2. У этого покупателя есть знакомый специалист по установке окон, который и будет измерять балконный блок, поэтому нет никакого риска сделать неправильные замеры.
  3. Покупатель просто хочет предварительно узнать цену на требуемый ему блок, поэтому он должен сначала посчитать его размеры, а потом уже рассчитывать на определенную сумму денег для покупки товара.

Если человек является новичком в данной области, и ему никогда не приходилось устанавливать самостоятельно окна, он не должен рисковать и пытаться измерить свой балкон. Гораздо дешевле оплатить эту работу специалистам, чем получить блок, который невозможно будет установить в балконный проем. В лучшем случае его установят, но не так, как положено.

В результате владелец квартиры еще не раз пожалеет о своей самонадеянности, когда в зимнюю пору через плохо сделанные швы вся квартира начнет продуваться ветром, а возле балкона вообще невозможно будет находиться. Проектная группа ЮГ — у нас есть отличные специалисты и партнеры, которые сделают правильно замер и установят окна без ошибок, и на долгие года.

  • Главная
  • О нас
  • Допуск
  • Отзывы
  • Вакансии
  • Статьи
  • Проектирование
  • Прайс лист проектирование (скачать)
  • Индивидуальные проекты домов и коттеджей
  • Предпроектные работы
  • Эскизный проект
  • Архитектурный проект
  • Конструктивный проект
  • Дизайн проект
  • Инженерные системы
  • Электроснабжение
  • Системы водоснабжения
  • Отопление
  • Системы кондиционирования
  • Автостоянок и паркингов
  • Коттеджных поселков
  • Промышленные объекты
  • Торговых центров
  • Коммерческих зданий
  • Гостиниц и отелей
  • Мини-гостиниц
  • В Подольске
  • В Чехове
  • Складских зданий
  • Автосервисов
  • Обследование
  • Тепловизионное обследование жилого дома
  • Визуальное обследование
  • Инструментальное обследование
  • Обмерные работы
  • Обследование кровли
  • Обследование перекрытий
  • Обследование стен
  • Общее обследование технического состояния зданий
  • Составление технических заключений
  • Техническое обследование
  • Геодезия
  • Cколько стоит геодезия
  • Геодезические работы и изыскания
  • Кадастровые
  • Межевой план
  • Топографическая съемка
  • Строительство
  • Прайс на строительные и монтажные работы
  • Анкета на ремонт помещения
  • Проектирование зданий
  • Дома из пеноблоков
  • Какие удобства стоит спроектировать в загородном доме
  • Строительство деревянных домов
  • Что такое строительство коттеджа
  • Возведение кирпичных домов
  • Смета на строительство дома
  • Реконструкция промышленных зданий и сооружений
  • Коттеджей в Серпухове
  • Интернет — магазин
  • Готовые проекты
  • Готовые деревянные дома
  • Проекты каркасных домов
  • Советы
  • Сколько стоит проект дома
  • Газификация частного дома
  • Перепланировка торгового центра
  • Контакты

Виды конструкций для оформления выхода на балкон

Балконные блоки различаются не только материалами, из которых их изготавливают, но и конструкцией. Под этим подразумевают расположение окон и дверей относительно друг друга, механизмы их открывания.

Основные типы конструкций

Типовая конструкция

Типовая конструкция – это глухое окно на весь проем и дверь с поворотным механизмом открывания (распашная). Нижняя часть последней обычно закрыта непрозрачной панелью, но бывает и стеклянной.

Если окно имеет большую площадь, можно разделить его горизонтальными и вертикальными импостами. Они увеличат жесткость конструкции.

Типовая конструкция оконно-дверного блока

Цена на стандартный балконный блок невелика. В нем нет сложной фурнитуры, площадь светопропускных элементов достаточно мала. На увеличение цены влияет количество стеклопакетов, установка вентиляционного клапана на глухую створку, монтаж ручки с замковым механизмом, наличие дополнительной фурнитуры.

В эксплуатации и уходе такая конструкция проста и удобна.

Распашная дверь + поворотно-откидное окно

В таком блоке с балконной дверью окно разделено на две части. Одна часть глухая, вторая – с открывающейся створкой. Поворотно-откидная фурнитура позволяет эффективно проветривать комнату при закрытой двери, облегчает уход за конструкцией.

Если часть конструкции, приходящаяся на оконный проем, невелика, то открывающаяся створка занимает всю ее площадь.

Цена на такой вариант выше, чем на традиционный. Имеет значение сборка двух отдельных стеклопакетов и монтаж сложной фурнитуры.

Распашная дверь между двумя окнами

Эту конструкцию из-за расположения окон называют чебурашкой. Такой проем в типовых домах встречается редко, чаще всего при наличии длинной лоджии.

Блок-«чебурашка» имеет три вариации:

  • распашная дверь + два глухих окна;
  • распашная дверь + глухое окно + открывающееся окно;
  • распашная дверь + два открывающихся окна.

Фурнитуру устанавливают поворотно-откидную. С учетом площади проема и двух открывающихся створок цена на изделие бывает довольно велика.

Французский оконно-дверной блок

Красивый и нестандартный вариант — французский балконный блок. Больше подходит для частных жилых домов.

Особенность такой конструкции заключается в сплошном остеклении двери и окна – от пола до потолка. При этом в части оконного проема устанавливают как глухую светопрозрачную створку, так и еще одну дверь.

Выход на балкон с французским остеклением

Если проем в наружной стене имеет немалую площадь и его оформляют только дверями, они могут быть раздвижными.

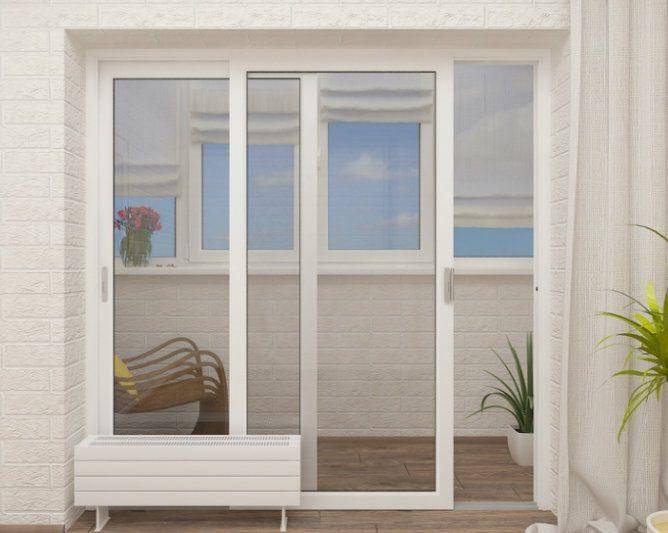

Раздвижные двери на балкон

Однако осуществить это в типовых многоэтажках сложно. Демонтаж наружной стены, согласование работ, перенос батареи, монтаж блока – это требует временных и денежных затрат.

Плюсы французского остекления очевидны:

  • возможность постоянно наблюдать вид из окна;
  • максимальная естественная освещенность комнаты;
  • оригинальность интерьера.

Большая стеклянная поверхность требует тщательного регулярного ухода.

Особенность 9: монтаж

Как установить балконный блок? Не совсем так, как обычное пластиковое окно! (но саму типичную технологию установки пластиковых окон есть смысл предварительно изучить).

Дверь и окно блока полностью прилегают к стене лишь с трех сторон, поэтому здесь есть несколько особенностей:

  • При покупке/заказе выбираем блок с анкерами потолще, не менее 2 мм. «Нулевые» жестяные анкерные пластины не годятся.
  • Дверная рама, помимо анкеров и клиньев, подкрепляется саморезами с прессшайбами 6-8 мм, входящими в стену не менее чем на 60 мм. Под них нужно заранее разметить отверстия, сначала в раме, а через них на стене, и вогнать туда дюбели. Расположение отверстий: по паре в 200 мм от каждого угла и два по длинной (высокой) стороне двери на равном расстоянии по высоте.
  • Клинья для выравнивания нужно брать парные, для пола, и пластиковые: они легче скользят, к тому же дерево со временем усыхает и перестает держать.
  • После посадки на анкеры раму блока выравниваем клиньями сверху и с боков; клинья подбиваем молотком через отвертку или стальной пруток и оставляем на местах (см. рисунок ниже).

Выравнивание парными клиньями

  • По выравнивании прикладываем на места рамы без стеклопакетов, проверяем на посадку и перекос.
  • Закрепляем дверную раму саморезами.
  • Навешиваем рамы, устанавливаем фурнитуру, монтируем механизмы, проверяем их работу.
  • Вставляем стеклопакеты, закрепляем штапиками.

Примечание: штапики забиваем РЕЗИНОВЫМ молотком. Обычный с проставкой из резины на скотче или не вобьет, или велик риск расколоть стекло, особенно большой оконный пакет.

Как замерить окно с балконной дверью?

Решив сменить старые, продуваемые окна на пластиковые, человек задумывается и о том, чтобы утеплить выход на балкон. Обычно фирмы, занимающиеся установкой окон, присылают своих специалистов для замера блока, и заказчику не приходится делать это самостоятельно. Однако бывают ситуации, в которых покупателю приходится самому измерять балконный проем.

Например, фирма не предоставляет услугу замера бесплатно, поэтому заказчик хочет сэкономить деньги и занимается этим сам. Или же он еще не готов приобрести блок из-за отсутствия денег и желает примерно рассчитать, в какую сумму обойдется данная покупка. Также человек может захотеть самостоятельно заняться установкой балконного блока, поэтому ему нет необходимости вызывать домой мастеров для проведения замеров и платить им за это деньги.

В таком случае он должен понимать, что балкон – это не окно, измерять его сложнее, а результат неправильных измерений может быть плачевным, так как данное изделие дорого стоит, а подогнать неподходящий к проему блок просто невозможно.

Установка балконной двери

В некоторых интерьерах выход на балкон с окном не соединены, а разделены на отдельные части бетонной, каменной или кирпичной «перемычкой». При выполнении замены дверей используются те же инструменты, что и при работе с блоком. Но последовательность действий будет несколько иной.

Разновидности дверей на балкон

Существуют следующие варианты:

  • однопольная – отдельная дверь;
  • двухпольная (штульповая) – классические распашные балконные двери со сплошным остеклением или же с закрытой нижней панелью;
  • комбинированная – собственно балконный блок.

Штульповая дверь на балкон

Установка балконной двери незначительно отличается от монтажа полноценного комбинированного блока. Стоит выбрать двери, открывающиеся внутрь, если балконная площадь невелика, и наружу, если комната маленькая и загроможденная мебелью.

В конструкцию двери может входить порог или его придется дополнительно изготовить. Он должен находиться выше уровня пола комнаты, стандартная высота составляет 6 см. Порог необходим для обеспечения герметичности прилегания створки (или створок) двери. Если он окажется излишне высоким, во время монтажа его можно незначительно заглубить в пол. Подробнее в статье «как сделать порог на балкон«.

Инструкция пошагово

Чтобы разобраться, как установить балконную дверь, стоит следовать пунктам простой инструкции:

  1. Демонтировать старую дверь вместе с коробкой.
  2. Отчистить плоскости от любых остатков строительных и отделочных материалов.
  3. Удалить упаковочную пленку с нового изделия.
  4. Снять дверное полотно с рамы.
  5. Смонтировать крепеж. Чаще всего используются анкерные пластины. На раму стандартных размеров обычно достаточно 10 крепежей – 2 сверху и по 4 по боковым сторонам. Их вставляют в паз в профиле и прикрепляют саморезами для металлических деталей. Они должны быть повернуты внутрь комнаты.
  6. Вставить раму в проем, закрепляя специальными распорками. Клинья остаются в отверстиях после завершения работы.
  7. Проверить уровнем правильность расположения (в горизонтальной и вертикальной плоскости). При необходимости откорректировать распорками.
  8. Зазоры между стенами и коробкой заполнить монтажной пеной в три этапа. Сначала ее вводят на половину глубины, а затем изнутри и снаружи. При таком способе удается избежать любых полостей и раковин, которые могут привести к промерзанию проема, попаданию влаги или сквозняков.
  9. Оставить пену для полимеризации на 24 часа.
  10. Излишки срезать острым ножом.
  11. Навесить дверное полотно. Если на нем нет петель и ручек, предварительно смонтировать необходимые детали.
  12. Навесить москитную сетку. Она повторяет очертания и размеры двери на балкон, представляет собой раму из прочного тонкого профиля с натянутой полимерной сеткой. Она крепится с балконной стороны двери на заранее закрепленные кронштейны. Изнутри москитная сетка имеет ручку, упрощающую открывание. Это очень практичный способ проветривания помещения и одновременной защиты от проникновения насекомых.
  13. Завершить отделочные работы.

Установка балконной двери – несложное дело, требующее внимательности и точности

Особенно важно проверить верность горизонталей и вертикалей, иначе новая дверь или окно могут самостоятельно распахиваться или неплотно закрываться

Примеры замены балконного блока

Приведем примеры замены балконного блока.

Балконный блок «Чебурашка» Балконный блок с распашной дверью и поворотно-откидным окном Французский оконно-дверной блок Раздвижные двери на балкон Балконный блок с нестандартным решением

Провести замеры балконного блока можно самостоятельно. Для этого понадобится минимум инструментов и много терпения. Все расчеты рекомендуется проводить несколько раз. Каждый этап должен фиксироваться записью. С помощью нашей статьи вы сможете грамотно рассчитать балконный блок для его дальнейшего остекления.

Стандартами и строительными нормами регламентируются размеры окон и дверей в строящихся зданиях. Но эти стандарты (например, ГОСТ11214-86) были прописаны в 80-х-90-х годах прошлого века. Размеры приводились для деревянных дверных и оконных блоков с учетом коробки рамочного типа, в которую вставляется оконная рама или на петли которой навешивают дверное полотно. Основным материалом современных балконных блоков является профиль ПВХ. Приведем основные стандартные размеры (мм) балконных блоков из него для типовых построек жилого фонда:

  • Панельная «брежневка»: окно – 1300х1400; дверь – 750х2150. Двустворчатое окно

Балконный блок
Панельная «новая планировка»: окно – 800х1430; дверь – 750х2150.

Стандартный размер балконного блока: новая планировка
Панельная «сталинка» с Т-образным балконным блоком: общий размер – 1500х2700; дверь – 750х2150.

Балконный Т — образный блок
Кирпичная «хрущевка»: окно – 1350х1340; дверь – 680х2070.

Балконный блок в хрущевке
Панельная «чешка»: блок в спальне – окно 1400х1400 или 1050х1400, дверь 750х2150; блок в зале – окно 1760х1400, дверь 800х2150. Балконный блок в спальне

Балконный блок в зале

При любых отклонениях от стандартных размеров, изготовление металлопластиковых конструкций не представляет проблемы для производителей – им нужны только точные размеры будущего изделия.

При самостоятельном заказе двери на балкон или всего балконного блока все необходимые замеры нужно делать самому. Для большей уверенности в точности полученных данных желательно продублировать свои действия, ведь ошибиться можно даже при записи показаний.

Как правильно замерить балконный блок для установки пластикового окна. как правильно замерить балконный блок? самостоятельный замер — лучший способ сэкономить на установке пластиковых окон. Замер балкона или лоджии самостоятельно-подводные камни Замер оконных проёмов под пластиковые окна: как сделать самостоятельно и не переплачивать Установка балконного блока Размеры балконной двери с окном: пластиковые, стандартные, пвх Как замерить окно для установки - основные правила, ошибки Замеры балкона под остекление: стандартные и нестандартные конструкции, работа с уже остеклённым помещением Размеры двери с окном должны быть точными, а процесс понятным Балконный блок: выбор конструкции, материалов, фурнитуры, замеры Балконный блок: как избежать типичных ошибок при монтаже

Если спаренная конструкция окна и двери будет заказываться у профильной производственной фирмы, постарайтесь не настаивать на изготовлении изделий строго по своим «четким» размерам. В 95% случаев заказчику предоставляются бесплатные услуги профессионального замерщика. При вызове специалиста от фирмы, которая изготовит и установит оконно-дверной блок, заказчик не несет ответственности за любые несоответствия изготовленных изделий существующим проемам. В этом случае изготовление правильного варианта изделия или необходимые работы по расширению проема становится обязанностью исполнителя. Если же несоответствующее изделие изготовлено по размерам заказчика – готовьтесь к дополнительным тратам.

Как правильно произвести замеры

Чтобы правильно провести замеры, нужно действовать в несколько этапов

Несмотря на то, что существуют фиксированные стандартные замеры, на практике ситуация может отличаться. Причем даже в одной и той же квартире. Это происходит по разным причинам. Может нарушиться геометрия дома, на поверхности стен появляются неровности и другие дефекты, стены могут отличаться по толщине. Даже дополнительное утепление дома может стать причиной разных замеров.

Первый этап

Схема проведения замера

Первый этап заключается в подготовке нужного инструментария и изучении схем проведения замеров. Из инструментов потребуются: рулетка, металлическая линейка, ручка и листок чистой бумаги.

Все проведенные замеры сразу же нужно записывать. В голове не стоит ничего оставлять. Только в этом случае расчеты будут достоверными.

Схема проведения замера:

В первую очередь проводятся замеры расстояния между внешними и внутренними откосами. С этого момента дверь будет называться длиной между внутренними откосами.
Потом можно приступать к измерению высоты дверного проема. Для этого берется расстояние от низа и до верха откосов

Окно не обделяем вниманием. Измеряем его высоту со стороны квартиры и со стороны балкона.
Ширина дверного проема измеряется сверху и снизу

Полученные замеры сопоставляются. Идеально, когда они идентичны. При нарушении геометрии проема, разница устраняется посредством монтажной пены.
По внешним откосам дверного проема проводятся аналогичные замеры.
Подоконник измеряется по внутренним отливам.

Для проверки ровности линий рекомендуется использовать уровень. Из-за таких неточностей замеры могут оказаться неправильными.

Расчетные моменты (формула расчета)

Расчеты ширины блока элементарны. Ширина проема суммируется с шириной откосов. От полученной цифры стоит отнять 4 см. Потом приступают к расчету ширины двери в проеме. Учитывайте, что размеры дверных и оконных конструкций не должны превышать размеры самих проемов.

Размеры балконного блока зависят от типа проема

Если отнять от ширины системы балконного блока длину дверного проема получим ширину окна.

Для нормального прикрепления окна к проему, рекомендуется увеличить высоту балконного блока на 4 см.

Чтобы рассчитать высоту двери, нужно суммировать высоту дверного проема и ширину откосов (верхних и нижних). От полученного значения нужно отнять 4 см. Допускается погрешность в пределах 6 см. Естественно, высота двери не может превышать высоту дверного проема.

Замеры нужно произвести как со стороны квартиры, так и со стороны балкона

Замеры нужно произвести как со стороны квартиры, так и со стороны балкона. Потом результаты сопоставляются, и находится среднее значения. На этом же этапе рассчитывается количество монтажной пены, необходимое для выравнивания геометрии балконного проема. Только грамотные расчеты позволят избежать такой сложности как подгонка аксессуаров.

Монтаж балконного блока в панельном доме своими руками

Монтаж балконного блока в панельном доме начинается с предварительных подготовительных работ, как самой конструкции, так и балконного проема. Своими руками произвести подобное действие большого труда не составит, если есть наличие строительного опыта.

Подготовительные этапы установки балконного блока:

  • Снять створку окна и балконную дверь в открытом положении;
  • Отвести штапики вовнутрь конструкции и вынуть аккуратно стеклопакеты;
  • Поставить фурнитуру и кронштейны для москитной двери и сетки;
  • По внешней стороне проклеить уплотнитель;
  • Подготовить отверстия для крепления анкерных болтов;
  • Соединить конструкцию с помощью соединительного профиля стяжными винтами;
  • Произвести демонтаж старой конструкции, если в этом есть необходимость;
  • Убрать проем от мусора и лишних фрагментов старой рамы.

Соединенная конструкция помещается в уже подготовленный проем и выравнивается в плоскости специальными деревянными подставками или клиньями. Горизонталь выверяется с помощью уровня. Сквозь подготовленные отверстия профиля высверливаются посадочные гнезда для крепления анкерных винтов и непосредственно ввинчиваются с помощью шуруповерта.

По окончательной установке рамы стеклопакеты вставляются на место и упаковываются штапиками. Навешивается дверь, и тщательно проверяются все режимы открывания конструкции. Устанавливается отлив и подоконник. Окончательные отделочные работы можно проводить при полном затвердении монтажной пены.

Виды дверей на балкон

Существуют различные вариации, которые подбираются архитектором не только для удобства, но в соответствии с обликом здания.

Основные разновидности дверей приведены ниже:

  1. Одностворчатая – эта конструкция проверена временем и отработана до мелочей. Материалом может быть металлопластик, дерево или их комбинация.
  2. Двустворчатая – в многоэтажных домах производится по желанию собственника до проведения отделочных или при перепланировке. Ширина створок обычно составляет 140 сантиметров.
  3. Раздвижные дверцы – эксплуатируют аналогично створкам шкафа купе. Они экономят пространство, потому что не требуется свободное пространство для открывания. Такие модификации ставят в теплом климате, или если балконное пространство хорошо обогревается.
  4. Складные дверцы – при открывании такая конструкция похожа на гармошку. Это также вариант для отапливаемого и утепленного балкона.

Двустворчатая дверь на бакон

При выборе конструктивного решения нужно учесть прежде всего климатические условия. Двустворчатая дверь выглядит красиво, при обилии холодных и снежных зим, в комнате будет холодно, или придется дополнительно отапливать балкон.

Размеры балконной двери с окном: пластиковые, стандартные, пвх Как замерить пластиковые окна самостоятельно Балконные блоки: стандартные размеры, как правильно рассчитать размеры стеклопакета Как выбрать балконный блок: виды конструкций и материалы Как замерить балкон, лоджию самостоятельно, чтобы остеклить, окнами, алюминием Как замерить балкон, лоджию самостоятельно, чтобы остеклить, окнами, алюминием Размеры балконных дверей по гостам Балконный блок: как избежать типичных ошибок при монтаже Балконный блок, размеры балконного окна с дверью, фото и установка

Пластиковое остекление: выбор и характеристики

Большинство жильцов частного сектора и квартир жалуются на высокую слышимость уличных шумов и низкую теплоизоляцию в квартирах. Справиться с этими проблемами поможет установка пластиковых оконных конструкций. Пластиковое остекление имеет некоторые особенности, которые необходимо учитывать:

  • геометрия — неправильно установленное окно не избавит от сквозняков и шума;
  • система вентиляции — стоит дополнить стандартную комплектацию дополнительными функциями;
  • на нижних этажах целесообразно установить противоударное остекление и фурнитуру, защищающую от взлома.

Размеры пластиковых окошек могут быть любыми, современное производство способно обеспечить потребителей желаемым товаром. Стандартные размеры производимых окон для хрущевок, как правило, блок-окно:

  • двустворчатое окошко — 131 см в ширину и 152 см в высоту;
  • балконный проем: 152 см на 152 см и дверь на балкон: 227 см в высоту и 78 см в ширину.

Как правильно произвести замеры

Чтобы правильно провести замеры, нужно действовать в несколько этапов

Несмотря на то, что существуют фиксированные стандартные замеры, на практике ситуация может отличаться. Причем даже в одной и той же квартире. Это происходит по разным причинам. Может нарушиться геометрия дома, на поверхности стен появляются неровности и другие дефекты, стены могут отличаться по толщине. Даже дополнительное утепление дома может стать причиной разных замеров.

Первый этап

Схема проведения замера

Первый этап заключается в подготовке нужного инструментария и изучении схем проведения замеров. Из инструментов потребуются: рулетка, металлическая линейка, ручка и листок чистой бумаги.

Все проведенные замеры сразу же нужно записывать. В голове не стоит ничего оставлять. Только в этом случае расчеты будут достоверными.

Схема проведения замера:

В первую очередь проводятся замеры расстояния между внешними и внутренними откосами. С этого момента дверь будет называться длиной между внутренними откосами.
Потом можно приступать к измерению высоты дверного проема. Для этого берется расстояние от низа и до верха откосов

Окно не обделяем вниманием. Измеряем его высоту со стороны квартиры и со стороны балкона.
Ширина дверного проема измеряется сверху и снизу

Полученные замеры сопоставляются. Идеально, когда они идентичны. При нарушении геометрии проема, разница устраняется посредством монтажной пены.
По внешним откосам дверного проема проводятся аналогичные замеры.
Подоконник измеряется по внутренним отливам.

Для проверки ровности линий рекомендуется использовать уровень. Из-за таких неточностей замеры могут оказаться неправильными.

Расчетные моменты (формула расчета)

Расчеты ширины блока элементарны. Ширина проема суммируется с шириной откосов. От полученной цифры стоит отнять 4 см. Потом приступают к расчету ширины двери в проеме. Учитывайте, что размеры дверных и оконных конструкций не должны превышать размеры самих проемов.

Размеры балконного блока зависят от типа проема

Если отнять от ширины системы балконного блока длину дверного проема получим ширину окна.

Для нормального прикрепления окна к проему, рекомендуется увеличить высоту балконного блока на 4 см.

Чтобы рассчитать высоту двери, нужно суммировать высоту дверного проема и ширину откосов (верхних и нижних). От полученного значения нужно отнять 4 см. Допускается погрешность в пределах 6 см. Естественно, высота двери не может превышать высоту дверного проема.

Замеры нужно произвести как со стороны квартиры, так и со стороны балкона

Замеры нужно произвести как со стороны квартиры, так и со стороны балкона. Потом результаты сопоставляются, и находится среднее значения. На этом же этапе рассчитывается количество монтажной пены, необходимое для выравнивания геометрии балконного проема. Только грамотные расчеты позволят избежать такой сложности как подгонка аксессуаров.

Основное сделано, остались расчеты

Для определения общей ширины блока нужно к полученному ранее значению ширины проема добавить размеры боковых откосов и отнять от них 4 см.

Таким же способом просчитывается ширина двери в данной системе. Однако надо следить, чтобы ширина рассчитанных оконных и дверных аксессуаров не превышала непосредственной ширины двери и самих оконных проемов.

Ширина окна высчитывается с помощью разницы между общей шириной и шириной двери. Если получившееся значение требует некоторого уменьшения соединительной планки между дверью и окном, то его вполне можно допустить.

Статья по теме: Как избавится от крота на садовом участке

Высота окна в присутствующей конструкции должна быть на 2-4 см больше высоты самого прохода, чтобы можно было точно и правильно закрепить данное изделие в проеме. При расчете высоты окна нужно учитывать место сверху, необходимое для заполнения монтажной пеной, а также утопление в нижнюю часть отверстия — там должно еще сохраниться место для монтажа подоконника.

Установка балконного блока: балконной двери и окна, как правильно замерить Балконный блок: выбор конструкции, материалов, фурнитуры, замеры Размеры двери с окном должны быть точными, а процесс понятным Стандартные размеры окон и балконных дверей Балконная дверь с окном: размер и установка . замер оконных проёмов под пластиковые окна: инструменты, технология проведения Расчёт остекления балкона своими руками Как правильно замерить балкон перед остеклением? читайте ответы в статье. Как замерить пластиковые окна самостоятельно Балконный блок размеры балконной двери: как правильно замерить балконный блок

Чтобы определить высоту двери будущего балконного блока, нужно к высоте дверного проема прибавить значения верхних и нижних откосов и отнять от полученного значения 4 см. Однако высота двери не должна превышать высоту самого прохода больше, чем на 6 см. Иначе необходимо уменьшать высоту двери до достижения необходимого размера.

При окончательных расчетах подобной системы нужно опираться на сделанные «двойные» вычисления по разным сторонам различных проходов — общего устройства (балкон), оконного и дверного.

Таким образом, балкон должен быть правильно измерен в части прохода как дверного, так и оконного. Тогда готовый оконный элемент встанет на балкон «как родной».

Ничего сложного. Замер подобного устройства проводится достаточно легко. Главное — это знание базовых аспектов математики и наличие минимального опыта.

Если все же данный процесс вызывает какие-либо затруднения, лучше обратиться за профессиональной помощью в одну их компаний, занимающихся данным видом работ. Достаточно просто открыть любую газету либо спросить у знакомых адрес фирмы. Удачи в строительстве!

Самые лучшие посты

  • Как приготовить обойный клей в домашних условиях
  • Отделка балкона своими руками: пошаговая инструкция (фото и видео)
  • Как крепить полотенцесушитель
  • Чем обшить дом снаружи из сруба или газобетона
  • 50 идей подарков на 23 февраля своими руками (35 фото)
  • Каркас для гамака: виды и порядок сооружения
  • Как постирать тюль, чтобы она стала белой
  • Можно ли наносить акриловую краску на масляную?

Статья по теме: Как сделать изящную вазу из банки своими руками?

Что говорят нормативные документы

Регламент по строительным нормам и стандартам относительно размеров балконных дверей и окон был прописан 40 лет назад — это ГОСТ 11214-86 и ГОСТ 23166-99. Данные параметры были разработаны для деревянных балконных блоков и коробок рамочного типа. В них монтировалась оконная рама, а на петли навешивалось дверное полотно. Сегодня основной материал балконных конструкций — профиль ПВХ. Но стандарты остались прежними.

В таблице указаны основные габариты балконных блоков по типовым постройкам жилфонда:

При несовпадениях со стандартными размерами или ГОСТами выпуск дверных блоков не представляет собой проблему для современных производителей. Для выполнения проекта им потребуются точные параметры, которые они, как правило, замеряют самостоятельно.

Дверные створки функционируют в паре с окном любого типа — глухим или распашным — и классифицируются по видам:

одностворчатые — популярность этих моделей оставляем без комментариев. Этот вариант — практичный, бюджетный и функциональный. Под подоконником на стене, где устанавливается дверь, располагаются радиаторы отопления. Типовые размеры по ширине составляют 0,61; 0,7 или 0,8 метров. Высота (h) рамы с дверным полотном составляет 2-2,1 метра. Верхняя часть стены заполнена стеклопакетами. Так оптимизируются показатели освещения, тепла и шума;

двустворчатые — этот тип дверей обусловлен личными предпочтениями заказчика. Их ставят в процессе перепланировки или в новый дом. Стандартная высота ширины обеих створок в общей сумме обычно равняется 1,4 метра;

раздвижные — модели, идеально экономящие пространство, но предпочитающие теплый климат. Действуют по принципу шкафа-купе, поэтому им требуется свободное смещение в одно из направлений. В этих конструкциях размеры не нормируются. Устанавливаются они обычно на балконные блоки французского типа, утепленных обогреваемыми системами с обеих сторон;

складывающиеся — этот вариант подходит для балконов, являющихся частью жилого помещения при открытом проходе. Зона действия этого типа — весь проем. Ширина полотна обычно не менее 0,8 м. в зависимости от ширины рассчитывается количество звеньев.

Перед покупкой дверей требуется уточнить у продавца надежность и прочность деталей конструкции, а также частоту обслуживания значимых элементов фурнитуры.

Виды балконных дверей

Различается несколько видов конструкций из ПВХ:

  1. Одностворчатая. Система с высокими показателям прочности, звукоизоляции, теплоэффективности. Для повышения теплосберегающих характеристик выпускаются двери с многокамерными стеклопакетами.
  2. Двустворчатая. Удобная в эксплуатации конструкция с возможностью освобождения всего проема.
  3. Раздвижная. Большие створки, возможность размещения в ограниченном пространстве – основные достоинства системы.
  4. Складная. В сложенном виде представляет собой «гармошку», в закрытом виде хорошо сохраняет герметичность.

Различаются изделия по виду механизмов – поворотные, откидные, глухие. Также следует выбирать тип системы – отдельно стоящий или комбинированный с окном. Второй вариант удобен, если балконный блок меняется целиком.

Классификация профилей

Определяются два типа стандарта – европейский EN 12608 SR и российский ГОСТ 30673-99. В Европе изделия выполняются из специального непластифицированного ПВХ. В России профили ПВХ для оконных и дверных блоков производятся не только в соответствии с ГОСТ, но и определенными ТУ.

Классификация различается по 3 видам:

Обновилось лучшее мобильное приложение для опытных Беттеров и можно абсолютно бесплатно скачать 1xBet на Андроид смартфон со всеми новыми плюшками и в новом качестве наслаждаться ставками на спорт.

  • C или эконом класс. Это блоки с одним достоинством – низкой ценой. Остальные характеристики оставляют желать лучшего.
  • B или стандарт. Толщина наружной стенки профиля от 2,5 мм, внутренней от 2,0 мм. Эти изделия выше по качеству, хорошо защищают дом от шума, холода.
  • A или элит. Толщина наружной стенки от 2,8 мм, внутренней от 2,5 мм. Профили показывают высокий уровень защиты, экологической безопасности.

Также различаются профили по количеству внутренних камер и внешней отделки.

Типоразмеры балконных дверей

Популярные модели одностворчатых блоков выпускаются в едином стандарте параметров, размер балконной двери по ширине 70-90 см, высота 200-210 см, нижняя панель до 70 мм.

Ширина балконной двери из пластика регламентируется ГОСТ 11214-86. Нормативные правила позволяют установку широких полотен только согласно инженерным расчетам, где учитывается общий размер помещения.

Статьи о пластиковых окнах Монтаж пластикового балконного блока: 10 особенностей Стандартные размеры окон и балконных дверей Балконные двери размеры Размеры, материалы изготовления и виды балконных дверей с окном Стандартные размеры окон и балконных дверей Как правильно замерить балкон перед остеклением Как правильно рассчитать размеры для замены балконного блока Размер балконной двери Стандартные размеры окон и балконных дверей

Материалы изготовления

Стандартные материалы для производства полотен:

  1. Дерево. Вариант классический, считается самым экологически чистым, но качественные изделия дорого стоят. В процессе эксплуатации дешевая древесина набухает, коробится, рассыхается.
  2. Алюминий. Прочные и долговечные изделия, которые эстетично выглядят, но могут деформироваться в процессе эксплуатации. К тому же конструкции не обладают нужным уровнем изоляции звука, но зато дают возможность изготовления моделей любой формы.
  3. Стекло. Отсутствие каркаса и большая светопроникающая способность – плюс. Массивность, повышенная стоимость – минусы. Установка допустима в домах с панорамным остеклением и при хорошо утепленном балконе, в противном случае блоки будут неактуальны.
  4. ПВХ. Популярный материал с демократичной стоимостью, большим выбором конструктивных и декоративных вариантов. Надежные конструкции с хорошими показателями герметичности, шумо-, теплоизоляции выпускаются в разных типах, в том числе межкомнатные и балконные двери.

Параметры дверей на балкон

Одностворчатая дверь самая популярная

Статья по теме: Утепление фундамента дома пеноплексом – правильное крепление пеноплекса к фундаменту

Не зря конструкция, устанавливаемая в проем, называется балконным блоком.

Дверная створка рассчитывается и работает в паре с окном (распашным, глухим). Она может быть следующих типов:

  1. Одностворчатая. Наиболее распространенная модель, которая позволяет расположить на этой же стене батарею отопления под подоконником (тепловая завеса). Типоразмер по ширине 0,61 м, 07 м, 0,8 м. Рама с высотой балконной двери 2 – 2,1 м. Верхняя половина стены заполнена стеклопакетами, дающими достаточное естественное освещение. Оптимальные показатели шумоизоляции и теплосбережения.
  2. Двустворчатая. Устанавливается застройщиком по желанию владельца (приобретение до производства отделочных работ или в процессе переустройства). При стандартной высоте суммарная ширина створок составляет 1,4 м.
  3. Раздвижная. Действует по принципу работы шкафа – купе. Выгодно экономит пространство комнаты, но нуждается в свободном смещении в одну из сторон. Размер в данном случае не нормируется. Ставят такие изделия, как правило, на французские окна при утепленном обогреваемом пространстве с обеих сторон в теплом климате.
  4. Складывающаяся. Практичный вариант, если лоджия обустроена, как часть комнаты, когда проход остается открытым. Зона действия – на весь необходимый проем. В продаже такие полотна имеют ширину от 0,8 м, по заказу набирают необходимое количество звеньев.

Видео: монтаж балконного блока

Настоящий стандарт распространяется на деревянные окна и балконные двери с двойным и тройным остеклением, предназначаемые для жилых домов высотой не более двух этажей.

Окна и балконные двери с двойным и тройным остеклением соответственно должны изготовляться со следующими показателями: приведенное сопротивление теплопередаче R 0,42 и 0,56 м 2 ×° С/Вт, сопротивление воздухопроницанию Ru 0,5 м 2 × ч × Па/кг при 10 Па, общий коэффициент светопропускания t — 0,52 и 0,38, индекс звукоизоляции воздушного шума — 28 и 32 дБ.

1. ТИПЫ, РАЗМЕРЫ И МАРКИ

Окна и балконные двери по настоящему стандарту подразделяют на серии:

РМ — с раздельными переплетами и дверными полотнами с двойным остеклением;

РСМ — с раздельноспаренными переплетами и дверными полотнами с тройным остеклением.

1.2. Типы и габаритные размеры окон и балконных дверей должны соответствовать указанным на черт.1.

1.3. По требованию потребителей одностворные окна и балконные двери, в т.ч. с форточными створками, должны изготовляться также и левыми, а окна многостворные с несимметричным рисунком — в негативном (зеркальном) изображении.

1.4. Устанавливают следующую структуру условного обозначения (марки) окон и балконных дверей:

В конце марки окон и балконных дверей с одинарным остеклением перед обозначением стандарта добавляют цифру 1 через тире.

Примеры условных обозначений

Окно правое серии РМ высотой 15 и шириной 6 дм (вариант А):

ОРМ15-6А ГОСТ 26601-85

То же, левое: ОРМ15-6АЛ ГОСТ 26601-85

Дверь балконная серии РСМ высотой 22 и шириной 7,5 дм:

БРСМ22-7,5 ГОСТ 26601-85

Окно серии РМ высотой 12 и шириной 11 дм, с несимметричным рисунком окна:

ОРМ12-11 ГОСТ 26601-85

То же, в негативном исполнении:

ОРМ12-11Н ГОСТ 26601-85

1 — ПН1-85Л; 2 — завертка накладная ЗФ2П для наружной форточки; 3 — задвижка накладная ЗТ; 4 — ручка РС80; 5 — ПН5-60; 6 — стяжка СТ; 7 — ПН7; 8 — ПН1-110П

1. Приборы для окон и дверей должны соответствовать ГОСТ 538, ГОСТ 5087, ГОСТ 5088, ГОСТ 5090 и ГОСТ 5091.

Балконный блок, размеры балконного окна с дверью, фото и установка Как правильно замерить балконный блок для установки пластикового окна. как правильно замерить балконный блок? самостоятельный замер — лучший способ сэкономить на установке пластиковых окон. Установка балконного блока: балконной двери и окна, как правильно замерить Как замерить балкон для остекления правильно: самостоятельно остеклить лоджию алюминиевым профилем Размеры балконной двери с окном: пластиковые, стандартные, пвх Стандартные размеры окон и балконных дверей Балконная дверь с окном: размер и установка Как рассчитать размеры стандартного балконного блока и площадь . замер оконных проёмов под пластиковые окна: инструменты, технология проведения Расчёт остекления балкона своими руками

2. Ручки-скобы устанавливают на наружных и внутренних створках и полотнах.

3. Наружные створки должны оснащаться ветровыми крючками.

СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ СЕРИИ РМ

Стандарты ГОСТ

ГОСТ 30971-2002 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам» (введен в действие с 1 марта 2003 г.)ГОСТ – 23166-99 «Блоки оконные. Общие технические условия»ГОСТ – 24700-99 «Блоки оконные деревянные со стеклопакетами. Технические условия»ГОСТ – 30673-99 «Профили поливинилхлоридные для оконных и дверных блоков. Технические условия»ГОСТ – 30674-99 «Блоки оконные из поливинилхлоридных профилей. Технические условия»ГОСТ – 24866-99 «Стеклопакеты клееные. Общие технические условия»ГОСТ 26601-85 Окна и балконные двери деревянные для малоэтажных жилых домов. Типы, конструкция и размерыГОСТ 11214-86 Окна и балконные двери деревянные с двойным остекленением для жилых и общественных зданий. Типы, конструкция и размерыГОСТ 11214-78 Окна и балконные двери деревянные с двойным остеклением для жилых и общественных зданий. Типы, конструкция и размерыГОСТ 16289-86 Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий. Типы, конструкция и размерыГОСТ 16289-80 Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий. Типы, конструкция и размерыГОСТ 24700-81 Окна и балконные двери деревянные со стеклопакетами для жилых и общественных зданий. Типы, конструкция и размерыГОСТ 24699-81 Окна и балконные двери деревянные со стеклопакетами и стеклами для жилых и общественных зданий. Типы, конструкция и размерыГОСТ 23344-78 Окна стальные. Общие технические условияГОСТ Р 54850-2011 Окна мансардные и зенитные фонари. Метод определения сопротивления теплопередачеГОСТ Р 54861-2011 Окна и наружные двери. Методы определения сопротивления теплопередачеГОСТ 21519-84 Окна и двери балконные, витрины и витражи из алюминиевых сплавов. Общие технические условияГОСТ 25062-81 Окна и двери балконные из алюминиевых сплавов. Типы, конструкции и размерыГОСТ 27936-88 Окна и двери балконные деревоалюминиевые для общественных зданий. Типы и конструкцииГОСТ 23166-78 Окна и балконные двери деревянные. Общие технические условия

Последствия ошибок замерщика

Если изготовленная после замеров конструкция имеет меньшие размеры, чем необходимые для корректной установки – получатся большие щели. Эти пустоты между рамой и проемом придется задувать пеной, а толщину откосов впоследствии наращивать. При увеличенном размере изготовленной конструкции необходимо расширять проем до получения необходимых зазоров для правильного монтажа.

В обоих случаях «проблемное» окно, дверь или вся сборная конструкция может о себе напомнить позже деформацией, промерзанием, появлением трещин на откосах и под подоконником. В результате теряется эстетический вид, нарушаются тепло- и влагоизоляционные характеристики изделия, появляется конденсат, сквозняки, грибок.

После перечисления возможных проблем становится понятно, почему нужно семь раз замерить, а потом один раз заказать полноценное изделие.

Это интересно: Рейтинг входных дверей в квартиру

Профильная система

Рис. 8 Профиль Rehau

Решая, как выбрать наилучшее изделие, необходимо понимать, что выбранный профиль является основой и главной частью балконного блока. От его качества зависит надежность и долговечность системы и ее технические характеристики – звуко- и теплоизоляция, защита от проникновения влаги и пыли. Наилучшую защиту обеспечивают толстостенные системы класса А (толщина рамы и дверного полотна 70 -75 мм.) с 4 — 5 камерными стеклопакетами. В быту отлично себя зарекомендовали немецкие профильные системы Renau с фурнитурой класса люкс и уменьшенной высотой рам, дающих больше света.

Подбор фурнитуры

Перед тем, как приобрести подходящее изделие, необходимо определиться с выбором фурнитуры. В основном поставляемая на рынок продукция имеет российское или китайское происхождение, основной материал изготовления — алюминий или оцинкованная сталь. Наиболее качественной считается немецкая фурнитура GU, Roto (гарантийный срок на крепеж до 10 лет), австрийская Maco — все они рассчитаны на 20000 открываний и больше. Наиболее востребованной является поворотно — откидная фурнитура с двойной ручкой (замком) или наружной защелкой, для нижних этажей следует выбирать усиленный противовзломный вариант.

Как замерить балконный блок в панельном доме

Как правильно замерить балкон или лоджию для остекления

Окна Проф >> Балконы инфо >> Установка балконного блока: балконной двери и окна, как правильно замерить
При износе старой конструкции или при желании поставить новое окно с дверью потребуется установка балконного блока. Это несложная операция, которая доступна практически любому человеку с маломальским опытом работы с инструментами. Но установка балконного блока своими руками обладает специфическими чертами, которые нужно учесть во время работы, иначе можно получить крайне плохой результат.

При необходимости установкой балконного блока может заниматься и человек без специальной подготовки. Для этого потребуется инструкция, как установить балконный блок, набор инструментов, физически сильный помощник, терпение, время и желание все сделать качественно.

Первый этап работы

Для того чтобы правильно замерить балконный блок, необходимо подготовить следующие инструменты и материалы:

  • Рулетка, при помощи которой будут осуществляться замеры;
  • Ручка шариковая для отметок важных показаний;
  • Чистый лист бумаги, куда все будет заноситься;
  • Линейка из металлического материала;
  • Отвертка обычная.

Не ленитесь фиксировать все данные измерений. Только так можно будет безошибочно рассчитать количество расходного элемента для отделки балкона.

Замер балконного блока делаем по следующей схеме:

  1. Сначала измеряем расстояние межу внешними откосами, затем – между внутренними.
  2. Теперь обращаем свое внимание на дверь, которая присутствует в этом помещении. Значение это будет называться – длина между внутренними откосами.
  3. Далее измеряем высоту дверного проема. Оно меряется от нижнего до верхнего откосов. Оконное пространство тоже не игнорируем. Высоту окна, прилагающего к двери, измеряем тщательно с обеих сторон – квартирной и балконной.
  4. Мерим ширину проема по наружным откосам сначала внизу, затем вверху. Не забудьте сопоставить полученные значения. В идеальном варианте они совпадут. Если имеются погрешности, то это необходимо устранить. Используйте монтажную пену.
  5. По внешним откосам дверного проема тоже делаются измерения.
  6. Производим демонтаж оконного отлива с наружной стороны.

Начинаем замер балконного блока

Чтобы предотвратить неточности, необходимо ответственно подходить к начальным этапам замера. Мы рекомендуем помимо манипуляций с рулеткой проделывать дополнительные измерения. Используйте строительный уровень, чтобы определять ровность горизонтальных и вертикальных линий. Иногда из-за кривых проемов невозможно правильно определить ширину либо длину. Особенно эта проблема встречается часто в старых постройках. Не спешите расстраиваться, если что-то не сходится. Попробуйте начать все сначала. Очень важно сделать точные замеры, только так новые окна и двери войдут, как литые.

Демонтированный балконный блок

Несколько правил, соблюдая которые должен осуществляться расчет балконного блока:

  • Дверной проем измеряется от нижнего до верхнего откосов. Измерения производят со стороны балкона. В идеальном варианте измерить нужно обе стороны и сравнить полученные показатели.
  • Измеряя оконное пространство, следите за тем, чтобы рулетка находилась строго вертикально. Малейшие погрешности отразятся на готовом варианте.
  • Линейкой, лучше металлической, замеряем сами откосы. Не ленитесь производить замеры несколько раз.
  • Подоконник мерят по внутренним отливам.
  • Все замеры дополнительно проверяйте строительным уровнем.

Первый этап выполнен. Значит, пора переходить к следующему. А для этого вам понадобятся все значения замеров, которые вы уже сделали.

Как проводится установка балконного блока

Чтобы немного сэкономить на ремонте, можно самому смонтировать и поставить балконный блок. Это не самая сложная задача, но решить ее нужно правильно. В интернете есть немало текстовых инструкций, но желательно посмотреть и видео. Наглядное изображение всех операций поможет понять последовательность действий и довести работу до конца.

Балконный блок — это дверь на балкон, объединенная в единое целое с окном.

Используется несколько вариантов комбинации окна и двери в зависимости от размеров посещения и назначения блока. Окно может находиться с правой или с левой стороны от двери, но встречаются и такие варианты, где она располагается посередине, с окнами по бокам.

Составляющие блока со стеклопакетами или стеклами могут быть распашными и откидными, то есть способными открываться в разных плоскостях. Но окно может быть «глухим», которое нельзя открыть ни каким образом. Это более дешевый вариант.

В набор поставки включены следующие компоненты:

Окно в блоке состоит из рамы и створок, а дверь – из коробки и полотна.

Материалы

До того, как переходить к установке балконного блока, выбирают материал, из которого выполняется конструкция.

Классика – это дерево. Оно экологичное, красивое, сочетается с мебелью, но капризно, имеет не слишком длительный срок службы, нуждается в тщательном уходе, регулярной окраске. Дерево не любит перепадов температур, высокой или низкой влажности, может покрываться плесенью или растрескиваться, коробиться, а краска или лак – отслаиваться.

Натуральное дерево дорого обходится в производстве, установке и уходе. Но оно необходимо в исторических интерьерах, при проведении реставрации или же при желании владельца заказать деревянное изделие для дома или офиса.

Деревянный балконный блок

Алюминиевые профили красивые и модные, но дорогостоящие. Они отлично показали себя в эксплуатации, служат долго, просты в монтаже, отличаются огнеупорностью и сопротивляемостью сильному ветру. Имеют малый вес и могут использоваться при создании сложных фигурных конструкций.

Металлопластиковые изделия выигрывают по сравнению со всеми другими конструкциями. Они надежные, прочные, выглядят стильно, эксплуатируются долго. Могут быть изготовлены в любой форме, размерах, цветах.

Металлопластиковый балконный блок

При утепленном и хорошо изолированном балконе можно ограничиться самым простым и недорогим вариантом с одинарным стеклопакетом. Его достаточно для того, чтобы сохранять тепло в комнате и обеспечивать попадание солнечного света.

Выбор подходящего варианта всегда остается за потребителем.

Типы балконных блоков

При богатейшем выборе профиля из разных материалов проблем с созданием блока не возникает.

Производители предлагают следующие варианты:

  1. Стандарт – дверь плюс окно. Вариаций много: окно одностворчатое, двустворчатое, «глухое», с форточкой, фрамугой с разным размещением; распашное, откидное.
  2. Дверь плюс несколько окон в различных комбинациях.
  3. Раздвижные двери с разными механизмами открытия. Подробнее в статье “Раздвижные двери на балкон“.
  4. Двустворчатые французские окна на балкон.

Наиболее рационально заказывать и приобретать блоки с комбинированным поворотно-откидным механизмом открытия. Он позволяет и без проблем вымыть окно, и слегка приоткрыть его для проветривания. Дверная створка чаще бывает распашной, но в идеале она тоже должна быть снабжена комбинированной системой.

Экономный вариант предусматривает наличие неподвижного окна и распашной дверной створки. Это ограничивает проветривание, зато позволяет сэкономить на стоимости комплекта.

Инструменты и принадлежности

Установка балконного блока потребует использования набора инструментов и приспособлений.

  1. Перфоратор-дрель.
  2. Шуруповерт.
  3. Угловая шлифмашина.
  4. Лобзик с электрическим приводом, пилка.
  5. Рулетка, треугольник, прибор для определения уровня.
  6. Молоток, соединенный с гвоздодером.
  7. Киянка из резины или пластика.
  8. Приспособление для нанесения монтажной пены и силиконового герметика.
  9. Нож, ножницы по металлу.
  10. Маркер или простой карандаш.

В качестве крепежа используются следующие компоненты:

  • нагели – шурупы для крепления в бетонной конструкции;
  • анкерные болты;
  • анкерные пластины с дюбелями.

Жестких требований к применению крепежа не существует, его выбирают по ситуации. Наиболее надежным, прочным и долговечным считается использование анкерных болтов или нагелей.

При использовании анкеров обязательно нужно учитывать наличие небольшого свободного пространства между стеной и рамой для крепления пластин. Их тоже стоит выбирать максимально прочными, с толщиной не менее 2 мм.

Тонкие крепежи не отличаются надежностью, особенно если устанавливается массивная деревянная конструкция или очень крупное окно с дверью.

Этого достаточно для монтажа балконных блоков. Могут потребоваться вспомогательные элементы – монтажная пена, герметик, средство для удаления старой монтажной пены, подкладки, дополнительные метизы.

Замер балконной двери в новых и старых зданиях

1. Подготовительная работа

В новом доме изготовить светопрозрачные конструкции можно на основе проектных размеров, но и в этом случае всегда проводится контрольный замер. При замене уже существующих окон и балконных дверей в старом здании, определение точных размеров является обязательным. Существующие строительные планы могут быть полезны, но в старых зданиях они часто некорректны, и вам необходимо заново измерить размеры балконной двери. В случае отклонения, вы должны перенести новые размеры в старые чертежи и отметить дату изменения. Это сэкономит вам много времени, если последуете нашим советам.

Данный рисунок подходит к замеру деревянных и дерево-алюминиевых балконных дверей (рис. 1).


Если вы замеряете и тщательно записываете размеры ваших проемов — независимо от того, являются ли они балконными либо входными дверями или окнами, эти размеры впоследствии можно будет также использовать для установки аксессуаров, таких как рольставни.

2. Измерьте балконные двери в старом здании

В старом здании при замере деревянных балконных дверей надо замерять снаружи, так как уже существуют наружние четверти (наружные откосы).

Для правильного замера балконной двери вы должны сначала сделать набросок балконной двери. На наброске позже записывают размеры. Здесь также следует указать, в каком направлении балконная дверь открывается и закрывается, а также положение дверной ручки. При замере балконной двери измеряется ширина проёма (по наружным четвертям) сверху и снизу. Если размеры верхнего и нижнего края отличаются, всегда следует принимать меньшее значение. Однако для фактической ширины на последнем этапе необходимо прибавить 20 миллиметров с каждой стороны, поскольку рама балконной двери должна заходить за четверти, коробка двери должна упереться в четверть с внутренней стороны). Теперь замерьте высоту, здесь вам нужно определить размер от наружней четверти до чистого внутреннего пола с двух краев, и к меньшему размеру прибавить 45 миллиметра, 2 миллиметра зайдут за четверть, а 25 в чистый пол. Заход в чистый пол считается 25 миллиметров, так как это размер выборки (под выборку заходит подоконник или чистый пол). Однако так можно замерять, если снаружи отсутствует нижняя четверть или ступень, в таком случае высота замеряется как и ширина.

Пример: Ваш замер по высоте составляет 2320 мм с меньшей стороны. Прибавьте 45 мм. Таким образом, размер рамы балконной двери составляет 2365 мм. В ширину размер получился 1240 мм в верхней части и 1230 мм в нижней части. Прибавьте к меньшему 40 мм. Расчет в этом случае составляет 1230 мм плюс 40 мм. Результат ширины двери составляет 1270 мм.

Вам нужна дополнительная помощь в замере балконных дверей в старом здании? Мы скоро разместим видео замера.

3. Замер балконной двери в новом здании

Если в новом доме установлены наружние четверти, то замер надо проводить по той же технологии, что и в старом здании. Поскольку в новом здании не установлены наружние четверти, замеры надо производить по проёму в месте установки балконной деревянной двери.

В новом здании просто измерьте ширину проема в стене, и вычтите 40 мм. из результата. Проёмы в новых зданиях сделаны по проектным размерам, но проверка гарантирует точность. Поэтому, измерьте ширину сверху и снизу, и возьмите меньший результат в качестве основы для отсчета. С замером высоты балконной двери чуть сложнее. Чтобы определить высоту коробки балконной двери, надо замерить размер от верха проема до отметки чистого пола и прибавить 5 мм. При заказе балконной двери в новом здании, лучше заказывать без выборки, так как строители часто ошибаются с отметкой чистого пола.

Пример: определенные размеры проема в стене составляют 1260 мм в ширину и 2060 мм в высоту до отметки чистого пола. После вычета 40 мм с ширины, а к ширине прибавляем всего 5 мм. размеры заказа балконной двери соответственно 2065 мм в ширину и 1220 мм в высоту.

Если возникнут какие-либо дополнительные вопросы в замерах балконных дверей в новом здании, скоро будет доступен подробный видеоурок.

Очень важно правильно определить размер балконных дверей, так как это единственный способ смонтировать дверь без проблем. С помощью этого пошагового руководства, можно замерить балконную дверь, а также двери любого другого типа. И если в будущем вам придется замерить деревянное окно , вы уже изучили самые важные основы. Окно замеряется проще, чем деревянная балконная дверь.

Установка балконной двери

В некоторых интерьерах выход на балкон с окном не соединены, а разделены на отдельные части бетонной, каменной или кирпичной «перемычкой». При выполнении замены дверей используются те же инструменты, что и при работе с блоком. Но последовательность действий будет несколько иной.

Разновидности дверей на балкон

Существуют следующие варианты:

  • однопольная – отдельная дверь;
  • двухпольная (штульповая) – классические распашные балконные двери со сплошным остеклением или же с закрытой нижней панелью;
  • комбинированная – собственно балконный блок.

Штульповая дверь на балкон

Особенность 3: какой нужен блок?

Виды балконных блоков

Самые распространенные конструкции балконных блоков показаны на рисунке. Цена возрастает слева направо. Для любого типа блока дверь только распашная, без возможности откидывания, уменьшит цену блока на 4-7%. Но для вентиляции утепленного балкона с такой дверью придется дополнительно поработать, см. ниже. Назначение показанных конструкций следующее, в порядке слева направо:

Типовой балконный блок

  • Типовой блок. Пластиковые окна таких блоков часто выполняются с регулируемой вентиляционной щелью, что в сочетании с откидывающейся дверью решает проблему воздухообмена с утепленным балконом. Нижняя панель двери может быть стеклянной, что приближает такой блок к обзорному. В целом – недорогой и достаточно удобный, а потому широко распространенный вариант. Как выглядит такой блок «живьем», видно на рисунке справа.
  • Блок под утепленный балкон. Окно – двухсекционное; дальняя от двери секция распашная/откидная, дверь также. Вентиляция закрытого балкона осуществляется легко, и пригоден для открытого балкона, но дороже.
  • «Сталинский» блок – для старых домов с маленькими балконами и узкой балконной дверью. Балконы в таких домах зачастую ветхие, остекления с утеплением не выдерживают, поэтому «сталинские» блоки не изготавливаются с глухими окнами. Велик и отход материала при изготовлении: размеры не стандартные, так что «сталинский» блок при меньшей площади обходится существенно дороже типового.
  • Обзорный блок – остекление во всю высоту конструктива. Применяется в новостройках класса выше среднего или частных домах. Дорог, и для типовых многоэтажек абсолютно непригоден: никто не позволит до такой степени ломать несущую стену.

Как замерить балконный блок

Хорошо, если монтаж балконного блока проводится в стандартный проем, например, в современных многоэтажных строениях. Но в старых зданиях или в частных домах оконные и балконные проемы могут иметь нестандартные размеры и очертания. Купить готовый и установить балконный блок не получится, его нужно будет заказывать. А для этого потребуется правильный, точный замер балкона и прилегающих конструкций.

Размер оконного блока с балконной дверью

Организации, изготавливающие окна и двери, своим клиентам предлагают услуги замерщика. Но иногда они платные или требуют обязательного подписания договора на оказание будущих услуг. Тогда замер балконного блока придется выполнить самостоятельно. Это потребует проведения точных измерений и переноса их на чертеж.

Если замер балкона будет выполнен неправильно, то приведет к изготовлению неподходящего балконного блока. Эта ошибка приведет к тратам дополнительных денег, потому что придется заказывать новый блок. Потребуется много времени на заказ и получение нового товара.

Поэтому монтаж балконных блоков необходимо выполнять только после проведения следующих действий:

  1. Тщательное удаление остатков старой конструкции до основы – каменной, кирпичной или бетонной кладки.
  2. Удаление подоконника и порога.
  3. При необходимости выравнивание поверхности цементной смесью до получения четкой горизонтали и вертикали.
  4. Добавление 10 мм к основным габаритам для креплений.
  5. Вычерчивание схемы с указанием ширины оконного блока, окна и двери, высоты блока и окна.
  6. Дополнительно можно указать размещение остекления на двери.
  7. Указание типа стеклопакетов, принципа открытия: неподвижно закрепленный, раскрывающийся, откидной, комбинированный (когда открывать можно разными способами).

Если блок устанавливается в проеме, ведущем на остекленный теплый балкон, необходимо предусмотреть установку вентиляционной щели в нижней части двери. Это существенно упростит эксплуатацию блока, не позволит образовываться конденсату, обеспечит качественный воздухообмен между комнатой и балконом. Проблем с функционированием не будет.

Монтировать оконный блок нетрудно. Используйте полезные советы профессионалов, рекомендации, подробные видео. Они помогут выполнить работу грамотно, быстро, без ошибок и нарушений.

Как сделать правильный замер балкона? Инструкция

Необходимых инструментов не так много, точнее, всего один – рулетка минимум на 10 метров.

Обратите внимание! Во всех балконах имеется незначительная погрешность. Обычно она не превышает 5-15 миллиметров. Помните об этом!

Вначале замерьте длину между краями парапета. Затем отнимите:

  • 3 сантиметра, если планируется алюминиевое остекление;
  • 5 сантиметров, если пластиковое.

Это будет длина балконной конструкции. Высота измеряется все той же рулеткой от верхнего перекрытия до парапета. Затем отнимите от полученной цифры:

  • 3 сантиметра для алюминия;
  • 8 сантиметров для пластика.

Обратите внимание! Отнимать необходимо потому, что практически все парапеты с неровностями или перекосами. Еще одна причина – необходимость в дополнительном пространстве для монтажной пены.

Очень важно уметь правильно делать замеры балкона, или, в крайнем случае, попросить помощи у того, кто подскажет или поможет.

Устройство балконного блока: 3 вида конструкций

Современный вариант балконного окна, совмещенного с дверью, имеет замечательный вид и создает прекрасные комфортные условия различным помещениям. Металлопластиковый балконный блок не нуждается в особом уходе и служит гарантом большого срока эксплуатации и долговечности. Многие положительные качества этой конструкции так же зависят от правильности монтажа и производителя ПВХ сырья. Выбор используемой фурнитуры в том или ином профиле имеет огромное значение в эксплуатации и качестве продукции.

Как правильно замерить балконный блок

Замер балконного блока – важная деталь непосредственно в монтаже и изготовлении конструкции. Малейшая неточность в замере проема может привести к печальным последствиям и дальнейшим трудностям в установке.

Рекомендуемая схема для замера балконного блока:

  1. Изначально измеряется общая ширина балконного проема по наружным откосам. К полученному размеру прибавляется 3 см, так как вся конструкция должна полностью зайти в проем и с наружной стороны не иметь ни каких зазоров.
  2. Затем измеряется дверной проем и полученная ширина, добавляется в размере на 1,5 см.
  3. Для получения точного размера ширины балконного окна необходимо из общей ширины вычесть ширину полученных размеров двери и отнять 5 мм, так как при монтаже учитывается соединительный профиль.
  4. Дальнейшее измерение производится по вертикали наружных откосов. Измеряется высота двери и балконного окна, учитывая установку дополнительных аксессуаров (подоконник и отлив).

Старые деревянные конструкции отличаются шириной по проему и глубиной. Этот фактор при замере необходимо принимать во внимание и точно рассчитать размер необходимой конструкции.

Как замерять окно, балконный блок, москитную сетку?. Окна Германии

Изготовление оконных конструкций должно происходить по размерам, определением которых занимался профессиональный замерщик. Только замерщик сможет грамотно оценить ситуацию и при замере учесть все особенности оконного проёма, а также порекомендовать оптимальную комплектацию конструкции.

Довольно часто заказчикам необходимо понимать хотя бы ориентировочную стоимость оконных конструкций, чтобы спланировать свой бюджет. Определить ориентировочную стоимость новых окон можно по замерам, сделанным собственноручно. Как правильно это сделать, мы расскажем дальше.

Определяем размеры окна для проёма без четверти

Замер классического прямоугольного окна не так уж сложен. Вооружившись рулеткой, необходимо замерять расстояние между противоположными краями проёма. Это растояние является шириной оконного проёма.

Если Вы заметили очевидный перекос оконного проёма, то необходимо померять ширину проёма в нескольких местах, а для расчёта принять среднее значение. Зная ширину проёма, определяем ширину будущего окна. Для этого необходимо от ширины оконного проёма отнять две величины монтажного зазора. Величину монтажного зазора обычно принимают 15…40 мм. То есть: чтобы найти ширину окна необходимо от ширины проёма отнять 3…8 см.

Теперь определяем высоту окна. Замеряем высоту оконного проёма в нескольких местах и берём среднее значение, чтобы получить максимально точный результат с учётом возможных неровностей светового проёма. Рама окна практически всегда устанавливается на подставочный (подоконный) профиль.

Поэтому чтобы определить высоту окна следует от высоты проёма отнять высоту подоконного профиля (обычно 3 см) и величину монтажного зазора сверху проёма. То есть: чтобы найти высоту окна отнимите от высоты проёма 5…7 см.

Определяем размеры окна для проёма с четвертью

Как правило, дома с четвертями на окнах — это кирпичные дома, построенные в советский период. Четверть представляет собой выступающую часть стены с трёх сторон проёма (по бокам и сверху). Четверть позволяет обеспечить более тёплое примыкание рамы.

Размер окна с четвертью определяется несколько иначе нежели в обычном окне. При определении размеров окна стоит учитывать и тот факт, что четверти часто имеют перекосы. Окно должно заступать за выступающую часть (четверть) на 2…3 см по бокам, и на 1,5…2 см в верхней части.

Чтобы найти ширину окна, следует замерить расстояние между противоположными краями четверти, а потом к этой величине добавить две величины заступа рамы за четверть.

Ширина окна с четвертью рассчитывается как расстояние между четвертями плюс 4…6 см.Высота окна с четвертью определяется как расстояние от основания проёма до его верхнего откоса плюс 1,5…2 см на заступ рамы за верхнюю четверть и минус 3 см подоконного профиля и минус 1…2 см монтажного зазора внизу.

Замер подоконника и отлива

Для расчёта ориентировочной стоимости окна желательно указать габариты подоконника и отлива. Есть в окне четверть или нет, не имеет значения для замера подоконника и отлива.

Длина подоконника рассчитывается как ширина оконного проёма плюс 10…20 см (по 5…10 см с каждого бока).

Нет чёткой формулы для определения ширины подоконника. Он должен быть больше глубины проёма, но таким, чтобы не перекрывать отопительные приборы и не препятствовать нормальной циркуляции тёплого воздуха вдоль окна.

Длина отлива равна ширине оконного проёма (со стороны улицы) плюс 6…8 см.Ширина отлива равна расстоянию от рамы до края проёма со стороны улицы плюс 3…5 см.

Замеряем москитную сетку

Подумать про защиту своего жилища от летающих насекомых в летнее время лучше на этапе заказа новых окон, чтобы москитные сетки были установлены сразу с окнами. Но иногда заказчики забывают или откладывают покупку москитных сеток. К счастью, в любой момент вы можете самостоятельно измерить своё окно для заказа изготовления сетки в любой оконной компании.

Чтобы узнать высоту и ширину москитной сетки, необходимо открыть оконную створку и чётко замерить размеры светового проёма. Замер снимают по выступающему внешнему краю рамы.

Замер балконного блока

Балконный блок состоит из балконной двери и примыкающего к ней окна. Конструкция изготавливается из таких же профильных систем, как и окна. Самостоятельно определить точные размеры балконного блока сложно и пробовать сделать это не стоит. Для того, чтобы рассчитать ориентировочную стоимость балконного блока, вам необходимо определить 5 величин.

Используйте строительную рулетку и со стороны улицы замерьте следующие размеры:— высота балконной двери;— высота окна, примыкающего к двери;— общая ширина балконного блока;— ширина балконной двери;— ширина окна, примыкающего к балконной двери.

Монтаж балконного блока в панельном доме своими руками

Монтаж балконного блока в панельном доме начинается с предварительных подготовительных работ, как самой конструкции, так и балконного проема. Своими руками произвести подобное действие большого труда не составит, если есть наличие строительного опыта.

Подготовительные этапы установки балконного блока:

  • Снять створку окна и балконную дверь в открытом положении;
  • Отвести штапики вовнутрь конструкции и вынуть аккуратно стеклопакеты;
  • Поставить фурнитуру и кронштейны для москитной двери и сетки;
  • По внешней стороне проклеить уплотнитель;
  • Подготовить отверстия для крепления анкерных болтов;
  • Соединить конструкцию с помощью соединительного профиля стяжными винтами;
  • Произвести демонтаж старой конструкции, если в этом есть необходимость;
  • Убрать проем от мусора и лишних фрагментов старой рамы.

Соединенная конструкция помещается в уже подготовленный проем и выравнивается в плоскости специальными деревянными подставками или клиньями. Горизонталь выверяется с помощью уровня. Сквозь подготовленные отверстия профиля высверливаются посадочные гнезда для крепления анкерных винтов и непосредственно ввинчиваются с помощью шуруповерта.

После окончательной установки распорок необходимо обязательно проверить все стандартные диагонали рамы, вертикальные и горизонтальные уровни.

По окончательной установке рамы стеклопакеты вставляются на место и упаковываются штапиками. Навешивается дверь, и тщательно проверяются все режимы открывания конструкции. Устанавливается отлив и подоконник. Окончательные отделочные работы можно проводить при полном затвердении монтажной пены.

Как замерить лоджию под остекление. Как замерить балкон для просчета?

Многие балконы остекляют холодным или теплым профилем, чтобы увеличить полезную площадь, сделать пространство комфортнее. Очень важен правильный замер балкона перед остеклением.

Как замерить лоджию под остекление. Как замерить балкон для просчета?

Самостоятельные измерения

Все лоджии отличаются друг от друга габаритами, едва ли можно найти конструкции, совпадающие по размерам до миллиметра. А ведь каждый миллиметр имеет значение. Решая, как замерить балконный блок в панельном доме, помните, что в таком здании высота и ширина могут отличаться от номинального значения до 10 см. Можно ли рассчитать балконный блок своими руками? Без специальных навыков вы не сможете определить оптимальный размер. Замеряя объект, профессионал учитывает запланированную внутреннюю отделку.

Если снять размеры неправильно, проблемы могут возникнуть серьезные. Будут видны перекосы, появятся сложности с монтажом, дополнительные расходы на устранение дефектов, быстрее откажет в работе фурнитура. Заказывайтелишь по размерам, установленным профессионалом.

Замер балкона без остекления

Неостекленный объект с парапетом и стенами измеряется проще. Для измерений используют строительную рулетку. Считается расстояние от парапета до нижней части балконной плиты этажом выше. Рекомендуем мерить высоту в трех точках: посередине помещения и возле стен. На широком балконе высота замеряется через метр. Из результатов в качестве необходимой высоты выбирают наименьший.

Балконная система должна быть несколько ниже, чем балкон, чтобы был участок для монтажного зазора вверху (2–3 см) и для подоконника внизу (3 см). Замеряя объект, нужно вести рулетку исключительно вертикально, чтобы измерения были правильные.

Ширина помещения меряется как расстояние между краями парапета по горизонтали. Для балкона Г- и П-образной формы берут балконную глубину от угла парапета до стены.

Точные значения ширины стеклянной конструкции зависят от выбора комплектующих и величины монтажных зазоров на участках, где рама примыкает к стене. Замер эркерных конструкций поручите профессионалам.

Замер балкона с остеклением

Сложнее измерять балкон со старым остеклением. Самостоятельный замер обозначит лишь приблизительную стоимость нового остекления. Рулеткой измерьте ширину и высоту балкона. Профессионал, измерив застекленный объект, как правило, разбирает часть потолочной и стеновой отделки, где система примыкает к основанию. Так определяются подлинные габариты.

За замеромобращайтесь к специалистам. Не рискуйте бюджетом и временем монтажа. Профессионал точно измерит пространство, поможет подобрать материалы. Он подскажет, как лучше разместить створки с разным типом открывания.

Металлопластиковый балконный блок: достоинства конструкции

Балконные конструкции, изготовленные из ПВХ профиля, имеют ряд определенных достоинств и положительных качеств. В сравнении с деревянными аналогами на потребительском рынке металлопластиковые двери и окна хорошо себя зарекомендовали, как в качестве использования, так и в сроках эксплуатации.

Достоинства ПВХ конструкций:

  • Продолжительность в эксплуатации. Долговечность изделия составляет 25 лет и больше;
  • Герметичность. Повышенная изоляция от посторонних шумов и уличной пыли;
  • Теплоизоляция. Минимальные потери тепла и защита от проникающего холода;
  • Идеальный дизайн. Подходит как для жилых, так и для технических помещений;
  • Эстетичность. Позволяет проникать большому количеству солнечного света.

Металлопластиковые конструкции имеют и некоторую отрицательную характеристику. Учитывая летнюю жаркую температуру, особенно при воздействии солнца, материал имеет повышенную токсичность и является экологически низкой степени продуктом.

Источник https://okno-pro.ru/balkony/zamer-lodzhii-svoimi-rukami.html

Источник https://dipplast.ru/kak-zamerit-okno-s-balkonnoj-dveru/

Источник https://luck-okna.ru/vse-okna/kak-zamerit-balkonnyj-blok-2.html

Источник

Similar Posts

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
