Выключатель с подсветкой

Есть некоторые мастера, которые из прежнего аппарата своими руками делают выключатель со встроенным светодиодом. И не потому, что жаль денег на заводское устройство, просто иногда такая работа повышает свой авторитет и самооценку.

Хотите тоже попробовать? Тогда, перед тем как сделать подобное устройство, запаситесь необходимыми материалами:

• световой диод (мощность 2 Вт);
• резистор (сопротивление 100 кОм);
• паяльник.

Теперь демонтируйте выключатель. С помощью паяльника соберите резистор и диод в цепь, припаяйте её к входному и выходному контактам выключателя, аккуратно расположите диодную лампу в корпусе, чтобы она хорошо легла и не мешала. Поставьте аппарат на место.

В принципе ничего сложного в изобретении своими руками устройства на светодиоде нет. Есть только несколько недостатков:

1. Во-первых, в клавишах нет специальных окошек, их придётся каким-то образом просверлить самостоятельно, вряд ли это получится очень эстетично.
2. Во-вторых, сделанное устройство будет полноценно работать, только если в светильнике вставлены лампы накаливания. В случае осветительного прибора с люминесцентной лампой, такая схема приведёт к тому, что светильник будет светиться и мигать даже при отключенном выключателе. Если в осветительном приборе присутствуют светодиоды, подсветка самодельного выключателя вообще не будет работать (из-за большого сопротивления светодиодного светильника).
3. И, в-третьих, всё-таки самодельные электроприборы – это всегда риск, который вы берёте на себя.

Как выглядит подсветка для выключателя сделанная своими руками можно увидеть в этом видео:

Поэтому вспомним старую русскую пословицу: «Лучше семь раз отмерь, один раз отрежь». Прежде чем решиться на изготовление самодельного выключателя с подсветкой, хорошенько всё обдумайте и учтите недостатки. Может лучше взять кошелёк, пойти в магазин и купить нормальный заводской аппарат?

Как установить выключатель с подсветкой мы с вами разобрали. Рассказали и о проблемах, с которыми можно столкнуться после его монтажа. Дальше выбор за вами. Но ведь из любой сложной ситуации всегда находится выход. А выключатель, который в тёмной комнате будет сигнализировать вам о своём местонахождении, всё-таки очень удобен.

Как отключить подсветку на выключателе: 1 этап

Как отключить подсветку на выключателе

Первоначально нам необходимо демонтировать выключатель. Производите отключение от проводников, предварительно отключив выключатель от электроэнергии. Для тех, кто не раз уже это делал — занятие «плевое».

После того, как выключатель демонтирован, необходимо снять кожух, где расположен сам светодиод (или неон).

В нашем случае подсветка состоит из неоновой лампы и резистора 150кОм. Со светодиодом ничего кардинально не меняется, поэтому принцип: как отключить подсветку в выключателе со светодиодом остается аналогичным. Неоновая лампа подключена через резистор к клеммам выключателя.

Как отключить подсветку в выключателе

Используем коннекторы

Стоит сразу отметить, что этот способ более простой, более дорогой и достаточно надежный.

Прежде чем приступать к соединению, найдите контактные пятаки. На разных типах ленты они похожи и располагаются по линии реза. Место разреза обозначается либо линией черного (белого) цвета, либо такой же линией с пиктограммой ножниц (см. выше).

Коннекторы бывают двух разновидностей:

• Для одноцветной ленты;
• для RGB.

Второй фактор, по которому можно классифицировать соединители:

• Коннекторы с проводами;
• коннекторы для стыкового соединения.

Проводной коннектор

Коннектор для соединения светодиодной ленты с проводами – тип коннектора, который нужен для поворотного соединения фрагментов или подключения к блоку питания.

Для соединения светодиодной ленты и коннектора, нужно сначала подготовить ленту. Если она покрыта слоем влагозащитного покрытия – снимите до такой степени, чтобы непокрытыми остались только контакты.

Чтобы очистить контактные площадки от окислов, протрите их с помощью жесткого ластика, зубочистки или деревянного конца спички – мягкий материал не повредит их, но снимет окисления.

После подготовки заведите контактные пятаки под подпружиненные контакты. Провода на таких коннекторах обычно имеют разные цвета:

• Плюс – красный провод;
• минус – черный.

Однако при подключении проверяйте какой из контактов с каким из проводов стыкуется.

Вот так выглядят коннекторы для RGB. Отличий в соединении нет.

Коннектор беспроводной для соединения встык

Как соединить светодиодную ленту без пайки в стык? Для этого нужны специальные коннекторы без проводов.

Используйте соединитель светодиодной ленты без пайки. Это очень удобно при замене вышедшего из строя фрагмента, такой соединитель практически не заметен и отлично подойдет для монтажных работ, когда у вас уже нет целой бухты, а есть только остатки и обрезки.

Недостатки этого способа соединения:

• Коннекторы, хоть и стоят недорого, однако их тоже нужно купить;
• со временем контакты окисляются и происходит обрыв цепи (подробнее почему не работает светодиодная лента).

Мощность блока

Чтобы устройства светили на полную мощность, а блок гарантированно справлялся с нагрузками, при его приобретении понадобится произвести несложные расчёты. В большинстве случаев, в маркировке лент обозначена потребляемая мощность одним метром изделия. Поэтому, данное значение следует умножить на требуемую длину и добавить 20% для запаса.

Пульт управления для многоцветной лентыИсточник vahrushi.el43.ru

Например, необходимо установить подсветку общей длиной 13 метров, при этом номинальная потребляемая мощность выбранной ленты составляет 9 ватт на метр длины. Умножаем 13 на 9 и получаем 117 ватт. 20% от этого значения равняется 23,4 ватт. Плюсуем 117 и видим, что для такой подсветки понадобится блок мощностью порядка 140,4 ватт.

Видео описание

Как и к чему подключать светодиодную ленту – смотрите в этом видеоролике:

Основная ошибка

Стоит отметить распространённую ошибку, допускаемую при сращивании двух отрезков – многие выполняют их последовательное подключение. Считается, что достаточно соединить прямым способом два конца ленты и получить требуемую длину. Данная коммутация неправильная, поскольку подключать ленты требуется параллельно.

На практике, эта ошибка ведёт к повышению сопротивления в контуре: к концу цепочки светодиоды будут светить очень тускло или вообще не работать. При этом на начальные отрезки ленты будет поступать избыточное напряжение, что приведёт к быстрому выходу из строя осветительных элементов.

Также повышенное напряжение чревато повышенной температурой светодиодной ленты, что тоже не является плюсом. Практическим путём доказано, что неправильное соединение двух отрезков ленты приводит к их быстрому износу и в разы сокращает срок эксплуатации.

Подсветка зоны ПКИсточник pinimg.com

Заключение

Мы рассмотрели, что такое светодиодная лента как правильно установить и подключить это осветительное устройство. В целом, все эти работы не представляют большой сложности. Если придерживаться приведённых выше рекомендаций, монтаж ленты не составит труда.

Однако если нет хотя бы небольшого опыта по подобным работам, то лучше обратиться за помощью к специалисту. Это позволит избежать досадных ошибок и обезопасит от последствий неправильной работы с электроприборами.

Схема и принцип действия подсветки с использованием светодиода

Схема подключения выключателя со светодиодной подсветкой показана на рис.1. Принцип её работы основан на законе Ома и довольно прост. В момент, когда контакты выключателя Q1 разомкнуты, ток нагрузки протекает по цепи L – R1 – LED – HL – N. Величина тока нагрузки не превышает рабочий ток через светодиод, то есть 10 мА. Естественно этого тока не хватит, чтобы зажечь лампу основного освещения. Для сравнения лампа накаливания мощностью 60 Вт потребляет 270 мА. К тому же основная часть напряжения сети 220В падает не на лампе, а на резисторе. В результате светится только светодиод, а его яркость зависит от сопротивления резистора R1. Как только в комнате включить свет, сопротивление контактов выключателя, расположенных параллельно светодиоду с резистором, станет близким к нулю. Цепь протекания тока замкнётся через L – Q1 – HL – N. Ток нагрузки пойдёт по пути с наименьшим сопротивлением и светодиод погаснет.

Расчёт подсветки на светодиоде сводится к грамотному выбору резистора R1. Дело в том, что на нём падает 99% сетевого напряжения, а значит, мощность рассеивания довольно высока. Например, задавшись током светодиода 8 мА, рассчитаем параметры резистора: Резистор, рассеивающий мощность почти 2 Вт, будет иметь большие размеры и нагреваться настолько сильно, что при контакте с пластиковым корпусом сможет его деформировать. Из-за этого недостатка рассмотренный вариант не нашёл практического применения.

С целью снижения тепловых потерь и защиты светодиода от пробоя, схему подсветки выключателя дополняют выпрямительным диодом (обычно 1N4007), соединённым последовательно со светодиодом (рис.2). В этом случае к элементам схемы прикладывается не переменное напряжение 220В, а постоянное – в 0,45 раза меньше, то есть примерно 100В. Номинал резистора можно задавать в пределах 12-50 кОм и экспериментально подобрать вариант, при котором яркость подсвечивающего светодиода и температура поверхности резистора будут оптимальными. К преимуществам светодиодной подсветки, собранной своими руками, можно отнести возможность самостоятельно выбирать цвет свечения светодиода, его размер и место установки.

Схема и принцип действия подсветки с использованием светодиода

Если в осветительном приборе присутствуют светодиоды, подсветка самодельного выключателя вообще не будет работать из-за большого сопротивления светодиодного светильника. Определить характер проводников — где ноль, а где фаза — поможет обычная отвертка-индикатор или мультиметр.

Он может быть готовым к использованию и не требовать никаких действий для его подключения. КПД схемы не изменится, а светить будут сразу оба светодиода с одинаковой яркостью.

Проходной выключатель с подсветкой. Светодиод и диод в этой схеме подойдут любые. Происходит подсоединение светодиодной лампочки к выводам выключателя.

Исключение могут составлять лишь эксклюзивные модели от зарубежных производителей. Эта схема имеет недостаток, который касается процесса монтажа. Проверить правильность подключения. Видео: как подключить одноклавишный выключатель с подсветкой Монтаж и подключение выключателей с несколькими клавишами В обиходе часто используются выключатели на несколько клавиш.

Рекомендуем: Требования безопасности при измерении сопротивления изоляции

Как установить выключатель.

Откручиваем винты крепления выключателя к подрозетнику и вытаскиваем корпус прибора из стены. Монтаж каждого устройства полностью аналогичен описанному выше. Независимо от вида, установка выключателя с подсветкой происходит одинаково.

Эти данные можно использовать при расчетах на калькуляторе, если неизвестны параметры светодиода или неоновой лампочки. При монтаже в розетке подключается параллельно токоподводящим проводам Вы будете знать, находится розетка под напряжением, или нет. Схема представленного прибора не содержит в себе никаких сложностей.

Как подключить выключатель с подсветкой?

Схему подсветки выключателя на светодиоде можно устанавливать, если в светильнике используется лампочки накаливания. Сколько в светильнике ламп дневного света, столько и стартеров.

Конец вывода формируется в колечко и закрепляется на втором выводе выключателя. Поэтому вам можно не беспокоиться о том, что ваши расходы на электроэнергию вырастут, так как выключатели с подсветкой потребляют ее в очень малых количествах. Либо на освещение — когда становится темно, лампочка включится самостоятельно и наоборот.
(makel) Установка двойного выключателя с подсветкой + схема

Схема подключения светодиодной ленты 220В к сети

Основной причиной, по которой запрещено подключать светодиодную ленту напрямую к бытовой электросети 220В, является высокое напряжение тока. При таком подключении произойдет перегрев и, как следствие, выход из строя диодов. Ленты рассчитаны на питающее напряжение постоянного тока 12В и 24В. Требуемое напряжение указано на самой ленте по всей ее длине. Для получения величины необходимого питания, используют преобразователи сетевого напряжения.

Схема подключения белой светодиодной ленты с диммером и усилителем

Как подключить светодиодную ленту 12 вольт к сети

Схемы подключения светодиодных лент на 12В и 24В максимально просты и имеют идентичный принцип. Перед тем как подключить светодиодную ленту к 220В, необходимо учесть несколько важных моментов:

• Следует определить общую длину линии, по которой будет располагаться лента. Зная это значение, можно будет правильно нарезать полосы.
• Разрезать ленту необходимо в строго определенных местах, помеченных производителем в виде символа с изображением ножниц и линии разреза. Если же сделать отрез в произвольном месте, некоторые диоды окажутся отсоединены друг от друга и светиться не будут, так как произойдет разрыв цепи.
• Необходимо учитывать полярность. Если во время подключения лента не будет работать, значит соединение выполнено неверно и необходимо исправить ситуацию.
• Изучите руководство к изделию и ознакомьтесь с обучающим видео перед монтажом светодиодной ленты. Подключение ведите в определенном инструкцией порядке.

При подключении светодиодной ленты к 12 вольтам используют блок питания, основной функцией которого является понижение напряжения в сети с 220В до 12В. Подсоединение выполняется с помощью двухжильного провода: в блоке питания он зажимается клеммами, а к ленте припаивается в местах контактных площадок. Соединение трансформатора для светодиодной ленты 12 вольт производится с учетом полярности: плюс к плюсу, минус к минусу.

Правильное подключение светодиодной ленты 12 вольт к сети

Подключение светодиодной ленты 220В

Схема подключения светодиодной ленты к сети 220В без преобразователя включает в себя диодный мост, который и служит выпрямителем напряжения. Особенностью подключения является то, что светодиоды соединены в одну цепь из 60 штук последовательно или парами. Разрезать ленту следует через 50 или 100 см. Если в процессе работы выйдет из строя один светодиод, то погаснет весь отрезок, который можно легко заменить.

При монтаже светодиодной ленты своими руками следует сначала проконтролировать ток, проходящий через светодиоды. Если при измерении он окажется больше допустимого, необходимо присоединить еще отрезок ленты

Такое соединение следует делать очень осторожно, так как места пайки остаются оголенными и, при случайном прикосновении к ним, можно получить удар электротоком. Нужно принять меры, исключающие прикосновения к оголенным местам

Схема подключения светодиодной ленты на 220В

В светодиодных лентах 220В используется именно такая схема. Заводские изделия уже рассчитаны на подключение к сети 220V. Для безопасности, такие ленты помещены в прозрачную ПВХ-трубку: это исключает риск прикосновения к опасным контактам и дополнительно защищает от влаги. Благодаря этому, влагозащищенную светодиодную самоклеющуюся ленту 220В можно применять не только в помещениях с повышенной влажностью, но и на улице.

Виды выключателей в зависимости от типа подсветки

Необходимо лишь приобрести обычный выключатель и индикатор.
С ними в схему впаивают резистор, при его помощи напряжение сети понижается до минимального значения.
Схема светодиодной подсветки выключателя с конденсатором Чтобы на порядок повысить уровень свечения, можно использовать конденсатор. При выключенном оборудовании через резистор проходит ток, который идет дальше и включает светодиод.
Кроме светодиода в схеме имеется токоограничивающий резистор. При параллельном соединении резисторов одинакового сопротивления мощность рассчитывается, как и при последовательном соединении, а номинал каждого резистора должен быть равен расчетному значению, умноженному на количество соединенных параллельно резисторов.
Для примера рассмотрим, как установить индикацию на одноклавишном выключателе. Подсветка своими руками Самая простая схема подключения для выключателя со светодиодом выглядит следующим образом. Вот так выглядит смонтированная схема. Отличительной чертой таких выключателей является способ их монтажа: они устанавливаются на разных стенах в комнате, но подключают только один источник света.

Подсветка с применением неоновой лампы

По виду это устройство представляет собой резистор с неоновой лампой. Схема устройства прибора Представленный прибор разнится с обычным выключателем только наличием специального подсвечивающего индикатора, который может выступать в роли лампы неонового типа или же светодиода, содержащего ограниченный резистор. Чтобы правильно вмонтировать новый выключатель, нужно соблюдать такую же схему, как и при снятии, только в обратном порядке, то есть: Вставить в гнездо внутреннюю часть, предварительно подсоединив к ней провода.

Ниже можно ознакомиться с фото представленных видов выключателей с подсветкой. При таком подключении ток цепи будет рассчитан исходя из потребности лампы, превысив потребности светодиода в сотни раз. В зависимости от формы и размеров корпуса определить место установки светодиода. Затем на выходах черные провода нужно соединить со входными клеммами второго переключателя. Применение светодиодного выключателя Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно.

Ток нагрузки пойдёт по пути с наименьшим сопротивлением и светодиод погаснет. Последовательность действий: Выключаем рубильник и обесточиваем помещение. Что-либо испортить при установке подсветки в настенный выключателя невозможно, как сам светильник является ограничителем тока.
Монтаж 1 клавишного выключателя с подсветкой

Устройство выключателя с подсветкой

Если снять клавиши выключателя, то в нижней части можно увидеть небольшую неоновую лампу – это и есть подсветка.

Чтобы понять, как она работает, рассмотрим устройство выключателя с подсветкой. И сначала вспомним, как работает двойной выключатель.

Фаза, приходящая на выключатель, подключается на контакт L, а с контактов L1 и L2 уходит на лампы освещения, например, люстру.

Подвижные контакты выключателя замыкают между собой контакты L, L1 и L2:

1. L и L1 -> нажата первая клавиша; 2. L и L2 -> нажата вторая клавиша; 3. L — L1 и L2 -> нажаты обе клавиши.

Теперь понятно, почему нельзя к выключателю одновременно подключать «фазу» и «ноль» — будет короткое замыкание.

Здесь же на выключателе установлена цепь подсветки, состоящая из токоограничивающего резистора и неоновой лампочки. Лампочка и резистор припаяны к контактам L и L1.

Схема подсветки работает следующим образом:

Пока свет выключен, контакты выключателя L и L1 разомкнуты, а значит, неоновая лампочка будет гореть, так как через нить накала лампы на нее приходит напряжение.

При включении света, подвижный контакт выключателя замыкает между собой L и L1, тем самым, исключая цепь подсветки из схемы. Лампа освещения загорается, а подсветка гаснет.

Возникает вопрос. А почему через подсветку не загорается лампа освещения? Здесь все просто.

Чтобы зажечь неоновую лампу, достаточно небольшого напряжения и силы тока. В схеме подсветки за это отвечает токоограничивающий резистор, который гасит лишнее напряжение. А вот для лампы освещения этого напряжения и силы тока недостаточно, поэтому она и не загорается.

Когда же выключатель включен, то через его контакты L и L1 фаза напрямую приходит на лампу, минуя цепочку подсветки.

Как подключить своими руками: правила и схемы

Ниже представлены схемы подключения выключателей различных видов, в том числе рассказано, как подключить двухклавишные (двойные) механизмы своими руками.

Внимание
При подключении выключателя с подсветкой необходимо придерживаться таких же правил и мер безопасности, как и при работе с обычными устройствами. Прежде всего, требуется обесточить помещение.. Далее можно приступать к демонтажу старого выключателя:

Далее можно приступать к демонтажу старого выключателя:

• снять накладку с использованием плоской отвертки;
• вытащить устройство, раскрутив винты, которые удерживали его в установочной коробке;
• отсоединить провода.

Внутренний механизм можно разобрать на детали и использовать в бытовых целях. Перед монтажом нового устройства необходимо убедиться в совместимости вида подсветки в выключателе с лампой в светильнике. Нужно учитывать, что подключение к люминесцентной лампе, в дальнейшем приведет к ее миганию в темноте. Избежать такого свечения возможно лишь путем установки параллельно лампе резистора с идентичным подсветке сопротивлением.

Одинарная конструкция

Рассмотрим, как сделать подсветку на одинарном выключателе своими руками. Для установки одинарного выключателя с индикатором необходимо вставить внутренний механизм в подрозетник. Присоединить провода к контактам устройства и закрепить конструкцию болтами. В последнюю очередь устанавливается рамка и вставляется непосредственно клавиша. Заключительным этапом будет проверка работы конструкции. При правильной сборке, подсветка в выключателе светится в отключенном состоянии.

Двухклавишный механизм

Достаточно распространены выключатели, конструкция которых подразумевает наличие несколько клавиш. Это позволяет контролировать работу сразу нескольких осветительных приборов либо устройств, находящихся в разных комнатах. Как установить выключатель данного типа? Монтаж такого рода выключателей аналогичен одинарным. Отличием является наличие нескольких проводов от потребителей. Важным моментом будет правильный порядок их подключения.

Важно
Для установки конструкции необходимо использовать индикатор, для определения фазы тока.

Подключение выключателя происходит следующим образом:

1. после демонтажа старого устройства остается три проводка, один из которых отвечает за приходящее питание, а два других – за питание от источника света;
2. включить напряжение в сети и с помощью индикатора установить провод с фазой;
3. далее отключить сеть от источника питания, убрать изоляцию с проводов;
4. определить какое положение выключателя соответствует выключенному источнику света;
5. у трех контактных групп выключателя раскрутить винты, приставить к пластине и закрутить обратно;
6. с помощью винта прикрутить фазный провод к пластине, а провод, идущий к лампе необходимо соединить с контактом;
7. оставшийся провод соединить с контактом без пластин;
8. закрепить подключенный механизм в подрозетнике и установить клавиши;
9. включить источник тока и проверить правильность собранной конструкции.

Проходной механизм

Суть работы проходного выключателя заключается в возможности включения света в одной комнате, а выключения его в другой. Это обусловлено установкой подвижного контакта. При нажатии на клавишу выключателя он перемещается на другой контакт и включает в работу другую цепь. Для подключения проходного переключателя необходимо установить два устройства с двух сторон цепи и соединить их между собой трехжильным кабелем. При нажатии на клавишу первого выключателя цепь замкнется и включится лампа, при нажатии на клавишу другого – выключится.

Выводы и полезное видео по теме

Инструкция по подключению светодиодного выключателя:

Как установить подсветку своими руками:

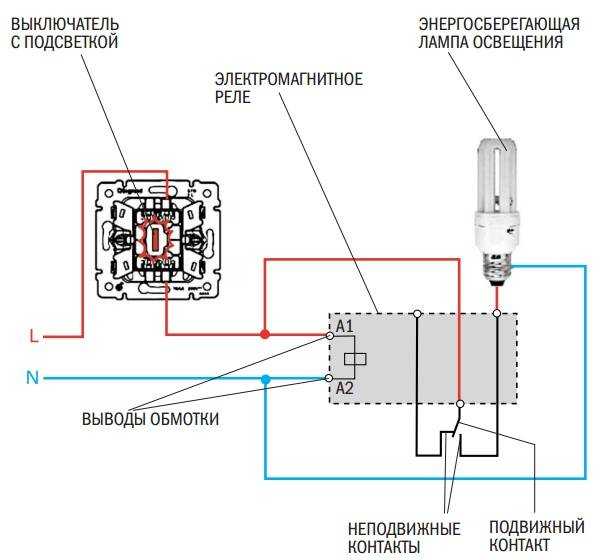

Что делать, если энергосберегающие лампы светятся или мигают после выключения:

Выключатель с подсветкой может участвовать практически во всех схемах электрического освещения. Но для его правильного монтажа необходимо изучить конструкцию, принцип работы и нюансы, возникающие при взаимодействии с другим электротехническим оборудованием.

Поделитесь с читателями вашим опытом подключения светодиодного выключателя. Пожалуйста, оставляйте , задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Монтаж и ремонт выключателя с подсветкой

Независимо от вида, установка выключателя с подсветкой происходит одинаково. Отличия лишь в паре нюансов.

Установка одинарного выключателя

Проще всего выполнить подключение одноклавишного (одинарного) выключателя с подсветкой. В первую очередь необходимо отключить электроэнергию и снять старый выключатель.

С помощью плоской отвертки снять клавишу.
Осторожно убрать декоративную накладку.
Открутить винты, соединяющие устройство с подрозетником. Вытащить его.
Ослабить крепления, отсоединить провода.. По окончании манипуляций на руках остается внутренность демонтированного выключателя

Ее выбрасывают или используют в качестве запасных деталей

По окончании манипуляций на руках остается внутренность демонтированного выключателя. Ее выбрасывают или используют в качестве запасных деталей.

Чтобы поставить новый выключатель света с индикатором/подсветкой, необходимо повторить перечисленные действия, только в обратном порядке:

1. Вставить «внутренности» в подрозетник, не забывая прикрепить провода к контактам выключателя.
2. Вкрутить болты.
3. Установить декоративную рамку.
4. Вставить клавишу.
5. Включить электроэнергию для проверки правильности монтажа и подключения. Если работа сделана правильно, диод в подсветке засветится.

Монтаж и подключение выключателей с несколькими клавишами

Подключение двойного или тройного выключателя с подсветкой проводится примерно так же. Для установки конструкции с двумя клавишами понадобятся отвертка, бокорезы, наконечники и индикатор, с помощью которого определяют фазу.

Работа проводится так:

Как и в предыдущем случае, в первую очередь необходимо обесточить квартиру/дом. Далее начинается демонтаж старого устройства.
Снять клавиши и открутить винты. В подрозетнике останется три проводка. Один — приходящее питание, еще два — питание, уходящее к осветительному прибору.
Теперь, используя индикаторную отвертку, необходимо найти фазный провод, пометить его или просто запомнить

Действовать нужно крайне осторожно, потому что этот этап требует наличия напряжения в сети.
Обесточить сеть.
Провода зачистить от изоляции.
Взять новое устройство. В нем есть три контактные группы и пара проводов, идущих от подсветки.
С помощью измерительного прибора определить положение «Выкл.»

Обычно на проводках, исходящих от светодиода, есть специальные контактные пластины для винтов. Винт нужно открутить, приставить к пластинке и закрутить назад. Повторить действие для остальных контактов.
Фазный провод прикрепить к пластине, расположенной отдельно от остальных, винтом.
Провод, идущий к люстре, соединить с контактом и закрепить.
Последний провод закрепить под контакт, на котором нет пластин.
Проверить правильность подключения.
Вставить внутреннюю часть выключателя в монтажную коробку.
Закрепить винты.
Установить на прежнее место клавиши.

По окончании монтажа подключить электроэнергию и проверить работоспособность устройства.

При необходимости в управлении источником света с разных мест следует установить проходной/перекидной выключатель. Его основное отличие от классических моделей — наличие подвижного контакта. Если нажать клавишу включение/выключение, он перекинется с одного контакта на другой, запуская работу второй цепи.

Подключение проходного выключателя с подсветкой

Схема подключения проходного выключателя предельно проста. Два отдельных устройства устанавливаются с двух сторон цепи.

Для этого понадобится проложить трехжильный кабель к одному и к другому. При включении первого выключателя цепь замкнется, и лампа будет гореть. При включении второго свет отключится.

Устройство выключателя с подсветкой

Подключение выключателя, оснащенного индикаторной подсветкой, как правило, не вызывает сложностей. Достаточно выбрать качественную модель или модернизировать уже приобретенную.

Подсветка в устройстве представляет собой последовательно соединенные друг с другом неоновые лампы или светодиоды с сопротивлением. Эта цепь небольших размеров подключена параллельно контакту выключателя. Цепь всегда находится под напряжением, независимо от того, включен свет или выключен.

Если выключатель включен, цвет подсветки замыкается контактом, который характеризуется меньшим напряжением. Через подсветку ток практически не протекает, следовательно, она не горит.

Последовательно с неоновой лампой или светодиодом в переключателе подключен токоограничивающий резистор. Его устанавливают с целью снизить ток до оптимальных параметров. Для светодиодов и неоновых ламп требуется разная сила тока, поэтому резисторы устанавливают разных номиналов.

• Для неоновых лампочек – 0,5-1 Мом, рассеиваемая мощность – 0,25 Вт.
• Для светодиодов – 100-150 кОм, минимальные показатели рассеиваемой мощности – 1 Вт.

С диодом

Первым делом требуется решить проблему течения обратного тока. Устранить ее просто – необходимо установить диод параллельно LED-элементу.

Если подключить устройство по заданной схеме, показатели рассеиваемой мощности резистора не превысит 1 Вт, сопротивление будет колебаться в пределах 100-150 кОм.

Важно правильно выбрать диод, который по своим техническим характеристикам будет аналогичен параметрам светодиодной лампочки. Такая схема, несмотря на простоту реализации и производительность, имеет недостаток – подсветка потребляет немалое количество электроэнергии, а резистор греется. Такая схема, несмотря на простоту реализации и производительность, имеет недостаток – подсветка потребляет немалое количество электроэнергии, а резистор греется

Такая схема, несмотря на простоту реализации и производительность, имеет недостаток – подсветка потребляет немалое количество электроэнергии, а резистор греется.

Выключатель с подсветкой такого типа совместим, и будет корректно работать с лампами накаливания. Если говорить об экономичных видах и светодиодных люстрах, то работа будет наблюдаться с перебоями.

Для экономии электроэнергии с конденсатором

Схема подсветки на светодиоде и конденсаторе

Чтобы исключить проблему перегрева резистора, а также снизить количество потребляемой энергии, цепь дополнительно оснащают конденсатором. Параметры резистора при этом тоже претерпевают изменения, поскольку его задача – ограничить заряд конденсатора.

Величина резистора будет колебаться в пределах 100-500 АМ, а параметры конденсатора – 1 мF, 300 В. Величины резистора устанавливаются экспериментальным путем.

Преимущество такой схемы заключается в том, что она практически не потребляет электроэнергии. Месячный объем потребления около 50 Вт. Однако поместить конденсатор в весьма ограниченном пространстве достаточно проблематично. Также схема не гарантирует бесперебойной работы с энергосберегающими и светодиодными лампами.

Одноцветная

Подключение одноцветной светодиодной ленты не представляет ничего сложного. Все, что нужно – приобрести составляющие элементы подсветки, отрезать нужную длину LED ленты, припаять ее к блоку питания и заизолировать оголенные контакты. Сейчас мы подробно рассмотрим каждый из этапов подключения.

Выбираем схему подключения

Чтобы самостоятельно подключить светодиодную ленту к сети 220 вольт, нужно в первую очередь выбрать схему подсоединения всех элементов. Если Вы решили сделать подсветку, используя при этом не более 5 метров изделия, тогда достаточно соединить ленту с блоком питания 220 на 12 в, а БП подключить к домашней сети через шнур с вилкой.

Однако часто бывает, что нужно подключить более 5 метров светодиодной ленты – 10, 15 либо даже 20 метров. В этом случае соединять все отрезки последовательно запрещается, т.к. произойдет перегрев первого 5-метрового отрезка и в то же время напряжение на последующих участках значительно упадет. Такое подсоединение сократит срок службы LED подсветки. Все самые популярные схемы подключения светодиодной ленты мы подробно рассмотрели в соответствующей статье. Для примера предоставим их еще раз.

Последовательно (допускается, если нужно добавить небольшой отрезок):

С двумя блоками питания (если лента большой длины):

Обращаем Ваше внимание на то, что можно подключить светодиодную ленту через выключатель либо диммер, что очень удобно при создании дополнительной подсветки в кухне либо другой комнате. В этом случае выключатель света подключается перед блоком питания в разрыв фазы, как показано на схеме ниже:

Диммер нужно подключать после блока питания, так, как показано на этом примере:

Со схемами подключения светодиодов к сети 220v разобрались, теперь переходим к самому процессу соединения элементов цепи.

Соединяем комплектующие

В самом простом примере мы имеем блок питания 220/12v и 5 метров одноцветной LED ленты. Чтобы подключить все элементы к 220 вольтам, нужно выполнить следующие действия:

Отрезать подходящую длину изделия. О том, как правильно резать светодиодную ленту, мы уже рассказывали. Разрезать проводник нужно в строго отведенных местах, обозначенных пунктирной линией либо значком ножниц, как показано на фото ниже:
Подготовить провода для подключения. Если длина не более 5 метров, можно смело выбирать провод, сечением 1,5 мм 2 . При большой длине ленты рекомендуем рассчитать сечение провода по мощности и току, чтобы выбрать подходящее значение.
Подготовить паяльник, канифоль и припой.
Обезжирить контактные площадки светодиодного проводника, используя ватку и спирт.
Зачистить провода для подключения изделия на 2-3 мм для пайки.
Выполнить лужение проводов и контактных площадок для пайки.
Припаять проводки к светодиодной ленте. Лучше всего для пайки использовать оловяно-свинцовый припой

Важно не перепутать жилы по цветам, иначе светодиоды не загорятся. Черный либо синий провод нужно подсоединить к клемме «-», а красный к «+».
Заизолировать место пайки, используя термоусадочную трубку

Кстати, вместо термоусадки также можно использовать клеевой пистолет, который надежно защитит оголенные контакты.
Подключить провода от ленты к блоку питания, также руководствуясь цветовой маркировкой.
К клеммам L, N и PE подсоединить кабель от сети 220 вольт. Не забудьте перед этим отключить электричество в доме либо квартире.

Вот и вся пошаговая инструкция для чайников по подключению светодиодной ленты к блоку питания и сети своими руками. Следует отметить, что подключить изделие можно даже без пайки, используя специальные коннекторы, как на фото ниже.

Недостаток таких переходников в том, что со временем контакт будет ухудшаться, чего нельзя сказать о более надежной пайке проводов. Увидеть, как подключить светодиодную ленту с помощью коннекторов и пайки Вы можете на видео ниже:

Назначение, принцип работы и применение

Классическое импульсное реле, как и обычное, состоит из катушки с сердечником, подвижной системы и контактной группы. Такой прибор часто называют бистабильным – потому что он имеет два стабильных состояния: с отключенными контактами и с включенными. Состояние реле сохраняется при снятом напряжении, и это является главным отличием от традиционной системы.

Бистабильное электромагнитное реле.

У реальных конструкций длительное присутствие напряжения на катушке считается ненужным и даже вредным – обмотка может перегреться. Поэтому управляется такой прибор короткими импульсами:

• первый импульс замыкает контакты;
• второй размыкает;
• третий замыкает снова и так далее.

Каждый импульс перебрасывает контакты в противоположное состояние. Формируются импульсы выключателями. Логично коммутационный прибор выполнить в виде кнопки без фиксации в нажатом положении.

Кнопочные выключатели.

Обычный клавишный аппарат здесь малопригоден – его легко забыть во включенном положении, и через некоторое время катушка выйдет из строя. Вместо выключателей можно использовать кнопки для дверных звонков.

Обозначение на схеме и диаграмма работы прибора.

Типовое реле имеет входы:

• А1 и А2 – для подключения питания 220 вольт;
• S – управляющий вход;
• NO, C, NC – клеммы контактной системы.

На самом деле переключение происходит не синхронно нажатием на кнопку – система ждет ближайшего перехода синусоиды через нулевое значение. Это сделано, чтобы ток при коммутации был равен нулю, что продлевает срок жизни контактной группы. Но подобный переход происходит дважды за период, максимальная задержка составит 0,01 секунды, поэтому короткая пауза незаметна.

Многие импульсные реле для управления электрическим освещением имеют дополнительные входы включения и отключения. Они имеют приоритет над входом S – при подаче на них напряжения можно принудительно включить или выключить реле, независимо от состояния на клемме S.

Импульсный выключатель можно использовать для создания систем управления освещением, в которых включать и выключать свет можно из нескольких мест независимо от других коммутационных аппаратов. Классически такие схемы строят на проходных и перекрестных выключателях, но применение импульсных переключающих аппаратов имеет свои преимущества.

Импульсное реле для установки в распредкоробку

Помимо щитовых вариантов, есть еще и навесные, для установки за подвесной потолок или непосредственно в распредкоробку.

С их помощью можно организовать перевод освещения в своей квартире с одноклавишников на импульсники. Меняете в монтажных коробках выключатели на кнопки и делаете переключения проводов в распаечной коробке.

Вот так выглядит данная схема при подключении импульсного реле, непосредственно в распределительной коробке под потолком.

При этом у вас мало что меняется в электрощитке, а вы получаете отличный вариант управления освещением, аналогичный проходным выключателям.

При подключении в щитовой от стандартного импульсника сразу нескольких светильников, а не одной лампочки, обязательно монтируйте кросс-модуль или клеммники.

Заводить по два, три кабеля на одно реле навряд ли получится (не даст ограничение по толщине провода). Придется их раскидывать по разным колодкам.

Какие еще разновидности импульсных реле существуют? Есть например, с функцией задержки по времени.

Ее можно использовать для задержки как при включении света, так и при его отключении. Выезжаете вечером из собственного коттеджа и нажимаете в доме на специальную кнопку.

Это дает вам время спокойно пройти по освещенным дорожкам до калитки и только после этого свет автоматически выключится.

Такой способ не требует даже установки отдельных выключателей на улице.

Еще к таким реле можно подключить вытяжной вентилятор в ванной. Выходя из ванной комнаты, нажимаете на кнопку, а вентилятор продолжает работать заданный вами промежуток времени.

Какие недостатки есть у импульсных реле? Некоторые модели отдельных производителей чувствительны к перепадам напряжения.

Чем это чревато? А тем, что свет на некоторых лампах у вас будет включаться и выключаться самопроизвольно при нестабильном напряжении.

Еще многих раздражает постоянное клацанье и щелчки при работе реле. Особенно этим грешат эл.механические разновидности. Они состоят из рычажной и контактной системы, катушки, плюс пружины.

Отличить их можно по рычагу с лицевой стороны. С его помощью реле вручную переводится из одного положения в другое.

В электронные встроена плата с микроконтроллером. В них клацать особо нечему, и они менее шумны.

Чтобы было меньше проблем, выбирайте реле от известных и давно зарекомендовавших себя брендов. Таких как — ABB (E-290), Schneider Electric (Acti 9iTL), F&F (Biss) или отечественный Меандр (РИО-1 и РИО-2).

У ABB очень большой выбор по добавлению к основной модели E290 всяких накладок и дополнительных «плюшек».

У Меандр РИО-2 есть полезная функция для работы с обычными одноклавишными выключателями.

Для этого данную релюшку нужно перевести в режим №2 и к каждому из входов Y, Y1 и Y2 подключить свой выключатель света (всего 3шт).

В итоге вы получите режим работы перекрестных выключателей на основе обычных одноклавишников. При нажатии любого из них (вкл или выкл), будет изменяться выход и переключаться контакты на самом реле, зажигая или гася лампочку.

Альтернативные методы устранения проблемы мерцания светодиодной лампы

Чтобы не выключать светодиод в выключателе совсем, так как она весьма полезна в темноте, можно применить альтернативные варианты решения проблемы устранения мерцания лампочки. Применяются два способа:

1. Увеличение сопротивления дополнительной цепи.
2. Добавление в схему емкостного шунта.

Увеличение сопротивления подсветки

Действуя по первому методу, необходимо найти резистор в системе освещения выключателя, который и служит основным сопротивлением для диода или лэд-элемента. Его и нужно заменить на аналог с большим номиналом. В результате протекающий ток станет еще слабее, что позволит отключить драйвер лампочки в люстре по естественной причине.

Вся сложность этого способа заключается в техническом неудобстве и необходимости точного подбора резистора. Например, в стандартном выключателе применяют неон с 150 кОм сопротивлением модуль. Чтобы устранить мигание светодиода, его нужно заменить на 220 кОм и диод 1 N 4007. Последний применяется в качестве диодного моста. Такие устройства моно поснимать, к примеру, с энергосберегающих ламп на 220 вольт. Эти элементы просто устанавливаются в схему переключателя вместо штатного резистора на 150 кОм.

Если в качестве индикатора будет применяться диод на три миллиметра, резистор должен иметь номинал в 650-700 кОм. Проблема в том, что светодиод в выключателе должен соответствовать сопротивлению в резисторе. В противном случае это может просто отключить подсветку.

Емкостный шунт

Второй метод, более простой, заключается в использовании резистивного шунта. Таким устройством может оказаться обычная лампа накала мощностью в сорок ватт. Сопротивление ее нерабочей спирали равняется ста Ом, что вполне достаточно, чтобы отключить драйвер светодиода в люстре. Однако в этом случае придется устанавливать разные источники света в один светильник или грамотно развести их по разным углам комнаты в рамках одной схемы.

Как правильно провести монтаж

Механизм выключателя с подсветкой предполагает наличие небольшой лампы, которая светится, когда он выключен. Для подсветки устройства может использоваться небольшая неоновая лампа или светодиод вместе с элементом сопротивления. От лампы подсветки тянутся провода, которые необходимо подключить к питанию во время установки.

Подготовка к установке и обязательные меры безопасности

Без элементарных знаний по технике безопасности лучше вовсе не приступать к работе с электротехническим оборудованием. Неграмотный электромонтаж может привести к поражению током, выходу из строя электроприборов, возникновению пожара.

Основные правила поведения при работе с электричеством:

• все работы должны проводиться в обесточенной сети;
• недопустимо перегружать электросеть;
• проверить маркировку проводов на соответствие к подключаемой сети;
• поврежденный участок сети лучше заменить, а не ремонтировать;
• нельзя прикасаться к подключенному оборудованию мокрыми руками.

Определить характер проводников — где ноль, а где фаза — поможет обычная отвертка-индикатор или мультиметр. Индикатора достаточно, если электрическая сеть однофазная. Для анализа трехфазной сети используют мультиметр.

Поднеся одно из щупалецев мультиметра к фазе, другую фиксируют на любом из проводников. Выставляют диапазон для переменного тока 220 Вт. Ноль при контакте покажет значение около 220 Вт, заземление — всегда ниже

Пример монтажа 2-клавишного выключателя с подсветкой

Основные конструкционные отличия светодиодных выключателей — в механизме подсветки. Он может быть готовым к использованию и не требовать никаких действий для его подключения. В другом типе конструкции необходимо подсоединять провода, которые питают светодиодную или неоновую лампу.

Рассмотрим более сложный вариант — как подключить устройство с подсветкой, в котором проводники нужно подсоединять самостоятельно.

Особенность конструкции, в которой есть свободный доступ к проводам подсветки, может пригодиться, если понадобиться ее отключить

В первую очередь поддевают клавиши отверткой или другим подходящим инструментом и снимают их. Отделяют сердцевину (внутренний механизм) от корпуса.

Далее определяют правильность положения выключателя, используя индикатор. Для этого, с помощью касания к контактам отверткой с одной стороны и индикатором с другой, проверяют, включен или выключен прибор.

Если индикатор загорится — значит, включен. В этом состоянии поворачивают его так, чтобы клавиши нажатой стороной располагались сверху.

Чтобы обычная отвертка-индикатор сработала, нужно держать ее правильно — металлическая часть должна касаться контактной пластины, а к верхушке притрагиваться большой палец руки

Один из проводов, идущих от индикатора, подключают к входной клемме, а второй присоединяют к контакту клавиши. Если клавиш несколько, то провод подключают к первой из них, начиная слева. Одновременно с проводом, идущим от индикатора к входной клемме, подсоединяют и фазный проводник.

Два отводящих фазных провода, которые идут к люстре, подключают к выходным клеммам одновременно со вторым проводом подсветки, следя, чтобы тот не выпал из контакта.

При таком способе подключения подсветка будет включаться после размыкания контактов с помощью первой клавиши. Вторая никакого влияния не будет иметь на выключение подсветки, и лампочка будет гореть даже при включенном освещении.

Чтобы индикаторная лампочка гасла при нажатии на любую из клавиш, необходимо самостоятельно делать перемычку, которая будет соединять индикатор с обеими клавишами.

Если не брать во внимание подключение подсветки, монтаж проходит как в обычном устройстве. Через распаячную коробку на выключатель ведут фазный проводник и подсоединяют его к входной клемме L, заводя его в отверстие и прикручивая винтом

Далее к контактам устройства L1 и L2 подсоединяют два отводящих фазных провода, которые ведут к люстре также через распределительную коробку. Один из них подключают к одной лампе, другой к двум остальным. Ноль проходит через распаячный узел в монтажной коробке, далее идет на все лампы люстры, замыкая контакт.

В результате правильного подключения первая клавиша будет включать одну лампу, вторая две, а две включенные клавиши приведут к активизации всего осветительного прибора. В выключенном состоянии должен светиться светодиод (+)

Как устроен и работает выключатель с подсветкой

Конструкцию светодиодного выключателя опишем на примере двухклавишного устройства с подсветкой.

Механизм состоит из следующих элементов:

• одной входной, двух выходных клемм;
• токоограничивающего резистора;
• подвижных контактов.

Конструкция также включает в себя корпус, декоративную панель и накладки-клавиши.

При размыкании контактов светодиодного выключателя ток, поступающий по фазному проводу, поступает на резистор, затем на светодиод или неоновую лампу. Далее, напряжение проходит через осветительный прибор и выходит через ноль.

Так как лампа подсветки подключена через токоограничивающий резистор, напряжение в сети понижается и его хватает для подсветки, но недостаточно для работы люстры.

После замыкания контактов выключателя ток, который всегда движется по цепи с наименьшим сопротивлением, проходит через сеть, питающую лампу освещения, — в этой цепи напряжение практически равно нулю. Ток поступает и на цепь подсветки, но он настолько мал, что его недостаточно даже для работы неоновой лампы.

Как подключить своими руками: правила и схемы

Ниже представлены схемы подключения выключателей различных видов, в том числе рассказано, как подключить двухклавишные (двойные) механизмы своими руками.

Внимание При подключении выключателя с подсветкой необходимо придерживаться таких же правил и мер безопасности, как и при работе с обычными устройствами. Прежде всего, требуется обесточить помещение. Далее можно приступать к демонтажу старого выключателя:

Далее можно приступать к демонтажу старого выключателя:

• снять накладку с использованием плоской отвертки;
• вытащить устройство, раскрутив винты, которые удерживали его в установочной коробке;
• отсоединить провода.

Внутренний механизм можно разобрать на детали и использовать в бытовых целях. Перед монтажом нового устройства необходимо убедиться в совместимости вида подсветки в выключателе с лампой в светильнике. Нужно учитывать, что подключение к люминесцентной лампе, в дальнейшем приведет к ее миганию в темноте. Избежать такого свечения возможно лишь путем установки параллельно лампе резистора с идентичным подсветке сопротивлением.

Одинарная конструкция

Рассмотрим, как сделать подсветку на одинарном выключателе своими руками. Для установки одинарного выключателя с индикатором необходимо вставить внутренний механизм в подрозетник. Присоединить провода к контактам устройства и закрепить конструкцию болтами. В последнюю очередь устанавливается рамка и вставляется непосредственно клавиша. Заключительным этапом будет проверка работы конструкции. При правильной сборке, подсветка в выключателе светится в отключенном состоянии.

Двухклавишный механизм

Достаточно распространены выключатели, конструкция которых подразумевает наличие несколько клавиш. Это позволяет контролировать работу сразу нескольких осветительных приборов либо устройств, находящихся в разных комнатах. Как установить выключатель данного типа? Монтаж такого рода выключателей аналогичен одинарным. Отличием является наличие нескольких проводов от потребителей. Важным моментом будет правильный порядок их подключения.

Важно Для установки конструкции необходимо использовать индикатор, для определения фазы тока. Подключение выключателя происходит следующим образом:. Подключение выключателя происходит следующим образом:

Подключение выключателя происходит следующим образом:

1. после демонтажа старого устройства остается три проводка, один из которых отвечает за приходящее питание, а два других – за питание от источника света;
2. включить напряжение в сети и с помощью индикатора установить провод с фазой;
3. далее отключить сеть от источника питания, убрать изоляцию с проводов;
4. определить какое положение выключателя соответствует выключенному источнику света;
5. у трех контактных групп выключателя раскрутить винты, приставить к пластине и закрутить обратно;
6. с помощью винта прикрутить фазный провод к пластине, а провод, идущий к лампе необходимо соединить с контактом;
7. оставшийся провод соединить с контактом без пластин;
8. закрепить подключенный механизм в подрозетнике и установить клавиши;
9. включить источник тока и проверить правильность собранной конструкции.

Проходной механизм

Суть работы проходного выключателя заключается в возможности включения света в одной комнате, а выключения его в другой. Это обусловлено установкой подвижного контакта. При нажатии на клавишу выключателя он перемещается на другой контакт и включает в работу другую цепь. Для подключения проходного переключателя необходимо установить два устройства с двух сторон цепи и соединить их между собой трехжильным кабелем. При нажатии на клавишу первого выключателя цепь замкнется и включится лампа, при нажатии на клавишу другого – выключится.

Как подключить выключатель с подсветкой

Наш комфорт складывается из мелочей. Такая мелкая деталь — подсветка выключателя — а плюсов от нее много. Как выполнить подключение выключателя с подсветкой так, чтобы все работало без проблем, как «подружить» со светодиодными и энергосберегающими лампами, как сделать чтобы это небольшое усовершенствование не «тянуло» много электричества. Обо всем этом — в статье.

Какие бывают выключатели с подсветкой

В электрических выключателях подсветка — это светодиод или неоновая лампочка. Внешне они мало отличимы, но неонки потребляют меньше электричества, зато создают большее падение напряжения. Для светодиодов минимальный ток свечения 2 мА и падение напряжения 2 В, для неоновых лампочек в подсветке — 0,1 мА и 70 В соответственно. И это стоит учитывать при выборе.

В темноте подсветка на выключателе лишь слегка светится

Еще один важный момент: подсветка выключателя может корректно работать не со всеми видами ламп. Без проблем выключатель с подсветкой работает с лампами накаливания и галогеновыми. А вот с энергосберегающими и светодиодными их лучше не ставить или принять особые меры. Если просто подключить, могут быть проблемы. Наиболее распространенные — не будет гореть подсветка либо в выключенном состоянии будет моргать лампочка.

Светящийся элемент может быть в виде небольшой точки или черты

Если говорить о количестве клавиш, то подсветка может быть на выключателе с любым количеством клавиш: с одной, двумя, тремя или даже четырьмя (если найдете). Кроме того, они могут быть как на обычных моделях, так и на проходных. Месторасположение светящейся точки тоже разное: на клавише или на корпусе. На клавише может быть вверху или посередине, на корпусе — по центру вверху или внизу.

Устройство

Подключение выключателя с подсветкой — несложная процедура, но стоит знать, как выбрать качественную модель или как переделать то, что уже есть в наличии. Подсветка в выключателе обычно представляет собой последовательное соединение светодиода/неоновой лампы с сопротивлением. Эта небольшая цепь включена параллельно контакту выключателя. Получается, вне зависимости от того, включен свет или выключен, эта цепь все время под напряжением.

При таком подключении, когда освещение выключено, создается следующая цепь: фаза идет через токоограничивающий резистор, протекает через светодиод или неоновую лампу, через клеммы подключения попадает на лампочку, через нить накаливания — на нейтраль. То есть, подсветка включена.

При включенном выключателе, цепь подсветки шунтируется замкнутым контактом, сопротивление которого значительно меньше. Ток через подсветку почти не течет, она не горит (может гореть в треть или четверть «накала»).

Принцип работы подсветки в выключателе

Как уже говорили, последовательно со светодиодом или неоновой лампой в выключателе установлен токоограничивающий резистор (сопротивление). Его задача, снизить ток до приемлемого значения. Так как для светодиодов и для неоновых ламп требуется разная величина тока, то и резисторы ставят разного номинала:

• для неонок 0,5-1 МОм и рассеиваемая мощность 0,25 Вт:
• для светодиодов — 100-150 кОм, рассеиваемая мощность — 1 Вт.

Но подключение светодиодной подсветки только через резистор — не самый лучший вариант. Во-первых, резистор сильно греется. Во-вторых, при таком подключении есть вероятность, что через цепь может потечь обратный ток. Это может привести к пробою светоида. В-третьих, в моделях со светодиодной подсветкой, потребление электроэнергии одного выключателя может превышать 300 Вт в месяц. Вроде и немного, но если подсветка на каждой клавише каждого выключателя… Существуют более экономичные и безопасные схемы подсветки клавиш выключателя.

С диодом

Прежде всего стоит решить проблему обратного тока. Обратный ток грозит пробоем светодиода, то есть подсветка будет нерабочей. Решается эта проблема очень просто — установкой диода параллельно с LED элементом.

Вариант подсветки в электровыключателе

При такой схеме рассеиваемая мощность резистора — не менее 1 Вт, сопротивление 100-150 кОм. Диод подбирается с параметрами, аналогичными параметрам светодиода. Например, для AL307 подходит КД521 или аналоги. Недостаток схемы все тот же: греется резистор и подсветка «тянет» немало энергии.

Обратите внимание, что выключатель с подсветкой такого типа будет нормально работать с лампами накаливания. Со светодиодными люстрами или с экономками может работать некорректно.

С конденсатором: для экономии электроэнергии

Чтобы решить проблему греющегося резистора и снизить затраты на подсветку, в цепь добавляют конденсатор. Параметры резистора тоже меняют, так как теперь он ограничивает заряд конденсатора. Схема выглядит следующим образом.

Схема подсветки клавиш выключателя с конденсатором

Параметры резистора — 100-500 ОМ, параметры конденсатора — 1 мF, 300 В. Параметры резистора подбираются экспериментально. Еще, в данной схеме можно вместо обычного диода, поставить второй LED-элемент. Например, на вторую клавишу или с противоположной стороны корпуса.

Подобная схема практически не «тянет» электричество. Месячный расход — порядка 50 Вт. Но поместить конденсатор в небольшое пространство корпуса порой проблематично. И работа со светодиодными и энергосберегающими лампами все равно не гарантирована.

Как подключить выключатели с подсветкой

Сразу скажем, что подключение выключателя с подсветкой точно такое же, как и моделей без нее. Схемы ничем не отличаются, так как наличие дополнительных цепей подсветки на функции не влияет. По технике безопасности на выключатель заводится фаза — это делается для того, чтобы при выключенном выключателе на контактах патрона не было напряжения. Нейтраль (ноль) и земля идут напрямую на светильник или люстру. И будьте внимательны: работаем только с отключенным напряжением. Если есть возможность, создайте видимый разрыв — снимите предохранитель или выкрутите пробки. На автомат повесьте табличку, чтобы когда вы копаетесь в проводке, никто не включил питание.

Куда подключать провода

Если выключатель вы держите в руках впервые, вопросов будет много. Перед началом подключения и установки, надо разобраться с конструкцией. Для этого его надо разобрать, рассмотреть что и для чего. В большинстве случаев, чтобы разобрать выключатель, надо снять клавиши. Это касается и именитого Legrand, и производителей попроще типа Viko, и всяких других.

Клавиши на выключателе держатся на пластиковых защелках или штырьках. Обычно достаточно захватить клавишу, потянуть ее «на себя» и немного вниз. Можно попробовать поддеть плоской отверткой. Только чрезмерных усилий не прилагайте. Как только снимете одну клавишу, остальные «пойдут» без проблем.

Снимаем клавиши и рамку

Далее еще надо снять декоративную рамку корпуса. Она держится на паре шурупов, найти и открутить их не проблема. Вот мы и добрались до электрической части. Если внимательно рассмотреть, можно найти клеммы для подключения проводов. В большинстве случаев это медные площадки с винтами. Их легко опознать. Если в вашем выключателе именно такие, при подключении надо зачистить провод от изоляции, просунуть его под винт и контактную пластину, затянуть винт. Затягивать надо с достаточным усилием, но не перестарайтесь. Лучше через полчаса подтяните винты снова — медь немного поддастся под винтом, а вам необходимо создать надежное соединение. Поэтому проверьте соединение еще раз и дотяните его немного.

Есть еще выключатели с подсветкой, в которых разъемы для подключения проводов пружинного типа. Они встречаются у европейских производителей (есть и у Легранда). Работать с ними проще — надо только зачистить провод на 1 см и воткнуть его в нужный разъем. Там находится пружина, которая и обеспечит захват и контакт. Это проще, но такие модели дороже, да и немного их на нашем рынке.

Разъемы на выключателях Legrand для подключения проводов. Слева — стандартные винтовые зажимы Etika, справа — автоматические зажимы Etika Plus

Подключение одноклавишного выключателя с подсветкой

Одинарные выключатели с подсветкой подходят для небольших люстр — на один-два рожка. Используют их для включения одной группы потолочных светильников — на кухне, в коридоре, ванной и т.д. Схема подключения проста: ноль напрямую подается на светильники от щитка, фаза заводится на одну из клемм выключателя (все равно какую). От второй клеммы провод подается на второй вывод светильника.

Как подключить одноклавишный (одинарный) выключатель с подсветкой: схема

Вроде просто, но как реализовать эту схему на практике? Да все несложно. Количество клемм для подключения проводов зависит от количества клавиш. На одинарном выключателе клеммы всего две, и в подрозетнике для установки выключателя у вас должно быть всего два проводка (двужильный провод). Так что запутаться невозможно. Ищем клеммы на корпусе выключателя, на одну заводим провод от щитка, на вторую — от люстры. Куда-какой — без разницы, можно даже не проверять. Вот и все, можно включить питание и попробовать, включается освещение или нет.

Подключение двойного выключателя с подсветкой

Схема подключения двухклавишного (двухкнопочного) выключателя с подсветкой, от рассмотренной выше отличается мало. В подрозетник выводится трехжильный провод. По одной из жил поступает питание (фаза), две другие жилы — по одной на группы светильников или группы рожков на люстре. На этом отличия заканчиваются. Правда, подключить провода чуть сложнее — надо найти фазный (при помощи тестера или отвертки-пробника) и его подключить в требуемое гнездо.

Подключение выключателя с подсветкой: схема для модели с двумя клавишами

На двойном включателе есть три контакта для подключения проводов. Фаза, скорее всего, выведена красным или коричневым, а от люстры могут прийти провода одного цвета (могут быть черные или белые). Перед подключением проверяем наличие фазного напряжения, если надо, маркируем провод (приклеить кусок изоленты, например, покрасить лаком для ногтей, нанести метку маркером). После этого отключаем питание и приступаем к подключению выключателя с подсветкой.

Разберемся с контактами. Как уже говорили, их три. Один — для подключения фазы от щитка, два — для подключения проводов от светильника. Чтобы понять, куда подавать фазу, посмотрите на корпус. Должна быть небольшая схемка или стоять латинская буква L, которой обычно обозначают фазные клеммы. Если схема или надпись есть, подключение выключателя с подсветкой делаем, ориентируясь на эти обозначения.

Если никаких опознавательных знаков нет, можно попробовать зайти с другой стороны. Сверху обычно есть всего один контакт, снизу — два. К верхнему подключаем фазу, которая пришла от щитка, к нижним клеммам — провода от люстры.

Один контакт вверху — сюда заводим фазный провод от щитка. Два контакта внизу — сюда подключаем провода от люстры

После того, как подсоединили провода, включаем питание, пробуем включить свет. Сначала одну клавишу, затем вторую. Если все работает, подключение выключателя с подсветкой закончено, но его надо еще установить в подрозетник, а потом собрать.

Способы избавления от «моргающих» ламп

Всем хороши выключатели с подсветкой — красиво, удобно, недорого, практично. Вот только идеально совместимы они только с лампами накаливания — обычными или галогенными. С экономками их вообще лучше не использовать — те моргают постоянно. Могут работать с качественными диммируемыми светодиодными. Но, только качественными. Читай — дорогими. И то, со временем, если есть где-то некачественный трансформатор, могут начаться проблемы. Это значит, что или лампы станут светить вполнакала, или станут «подгорать» в выключенном состоянии. Так что, подключение выключателя с подсветкой возможно только со «старыми» лампами?

Удобно — не надо искать на стене

Решение проблемы есть и даже несколько. Разной степени сложности. Причем не все и не всегда срабатывают. Так что можно пробовать их один за другим. Вот как можно «подружить» выключатель с подсветкой и светодиодные лампочки:

• В люстру со светодиодными или экономками вкрутить одну лампу накаливания. Мощность подбирается экспериментально.
• Если светодиоды «встроенные» и никакой возможности добавить лампу накаливания не изуродовав люстру нет, параллельно люстре устанавливается конденсатор емкостью 0,22 мкФ, рассчитанный на 630 В. Это же решение подходит для групп встраиваемых светодиодных светильников. Перед первым светильником в ветке, параллельно ему, ставят конденсатор.
• Кардинальное решение проблемы — «выкусить» цепь подсветки. На работоспособности выключателя это не скажется никак. Второй способ — вытащить неоновую лампу Это проще, если цепь интегрирована в корпус, как это сделано в выключателях с подсветкой Legrand.

Просто удалить подсветку

Все варианты, кроме последнего, имеют один недостаток. Из-за паразитных токов, которые текут через цепь подсветки, светодиодные лампы постоянно находятся под напряжением. Пока ток недостаточен для начала свечения, этого просто незаметно. Но встроенные преобразователи напряжения все время » в работе». Как сказывается это на лампах, пока не очень понятно, но существует предположение, что они будут быстрее сгорать.

Источник https://rulandia.ru/communications/electrical-and-lighting/kak-podklucit-svetodiodnyj-vyklucatel-shemy-dla-ustrojstva-s-podsvetkoj.html

Источник https://leaba.ru/electrician/kak-podklucit-svetodiodnyj-vyklucatel-shemy-dla-ustrojstva-s-podsvetkoj.html

Источник https://elektroznatok.ru/osveshhenie/vyklyuchatelya-s-podsvetkoj

Источник
