Характеристики одноклавишных выключателей

Применяемые в быту различные виды выключателей должны быть удобными, безопасными, имеющими привлекательный дизайн. Они отличаются друг от друга по видам и типам. По способу установки включатель может быть встроенным или устанавливаться снаружи. В наше время чаще всего используют в качестве органов управления поворотную клавишу, такие выключатели распространены в Европе.

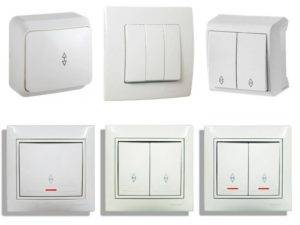

Типы выключателей для дома

В США предпочитают пользоваться выключателями рычажкового типа (тумблеры), видимо, не желая уходить от традиций. Но это сейчас, а в былые времена, когда еще Томас Эдисон только сделал свое изобретение использовались поворотные выключатели. Они были известны во всем мире в первой половине XX века и коммутировали до нескольких цепей в 3–4 положениях (пакетный выключатель). Пакетные выключатели используются до сих пор во многих старых щитках коммунального хозяйства.

Чтобы включить светильник, используют выключатель одноклавишный, для люстр применяют двухклавишный или даже трехклавишный выключатель. Для таких помещений, как туалет и ванная используют двойной выключатель света. Добавим, что в наш век продвинутых технологий появилось много выключателей с дополнительными функциями. Вот эти функции:

  • выключатель с подсветкой для ночного времени
  • выключатель с таймером отключения.
  • Выключатели с регулятором яркости.

Если с первым типом функций все понятно, то второй используется, чтобы сэкономить свет в маленьких помещениях (кладовках, ванных комнатах) куда заходят на короткое время и забывают выключать свет. А третий может использоваться вместе с теми светильниками, которые поддерживают функцию диммера (регулятора освещенности, англ.). Иногда они идут в комплекте, так как такой вид приборов еще не стандартизован.

Непривычные типы выключателей

Выключатель света с датчиком движения – еще один способ экономии электричества, очень удобный. Свет включается, если инфракрасный датчик обнаруживает движение человека в поле зрения датчика. Повторное движение может отключать свет или это может сделать таймер, после того, как движение было обнаружено. Выключатель с датчиком движения не требует никаких действий от человека, достаточно его присутствия.

Есть один, так называемый умный выключатель, это – выключатель по хлопку. Так, как он реагирует на шум, может включится и непроизвольно. Внутри него стоит микрофон, он же усилитель и микропроцессорное устройство для того, чтобы распознать характер звука. С первого раза он может не сработать, так как запоминает звук от пользователя в памяти для последующего сравнения.

Напольный выключатель выполняется в виде кнопки с фиксацией. Его можно включать нажатием ноги с небольшим усилием, а конструкция выполнена таким образом, чтобы вес ноги его не повредил.

Выключатель потолочный также является кнопкой с фиксатором, на которую усилие передается от рычага, с привязанным к нему шнуром. Механика скрывается за декоративной крышкой. Чтобы включить или выключить его, требуется слегка потянуть за шнур.

Почему одноклавишный выключатель должен обрывать фазную жилу?

При подключении одноклавишного выключателя вам обязательно необходимо знать, что к его контактам подключается только фаза. Вот основные правила, почему должно быть именно так:

  1. Током может ударить только фаза.
  2. Для того чтобы провести безопасную замену ламп фазу необходимо отключить. Если вы правильно выполнили подключение однофазного выключателя, тогда можно безопасно менять лампу на светильнике.
  3. Если выполнить неправильное подключение, тогда ваше устройство может работать неправильно или сломаться. При подключении помните, что фаза обязательно должна обрываться выключателем.

Это основные причины, которые помогут не только продлить срок службы выключателя, но и помогут обезопасить вашу жизнь. Проходной выключатель поможет выключать свет автоматически.

Ведущие производители

Практически все производители, занимающиеся изготовлением комплектующих изделий для обустройства электропроводки, не обошли своим вниманием одноклавишные выключатели. Ведь именно они наиболее востребованы на рынке коммутационных приспособлений для освещения

Среди популярных у российских потребителей и проверенных временем производителей стоит отметить:

  • немецкие Schneider Electric, ABB, Wessen и Gira;
  • французский Legrand;
  • турецкие Makel, Viko и Lezard;
  • российские «Светозар», ДКС и TDM Electric;
  • норвежский Hegel;
  • шведский Werkel;
  • испанские Simon и Fontini;
  • итальянский Bticino.

Виды, технические характеристики и цены

Определить степень пыле- и влагозащиты можно по маркировке IP. Первое число говорит от защите от постороннего проникновения: 2 – механизм нельзя потрогать пальцем, 3- инструментом, 4- проволокой, 5 и 6 обеспечивают полную защиту от пыли

Второе число означает защиту от воды: 1 и 2 – от вертикальных капель, 3 – от дождя, 4 и 5 от обрызгивания, 6 – от сильной струи, 7 и 8 – от погружения в воду.
При подключении приборов большой мощности следует обратить внимание на номинальный ток, стандартные выключатели рассчитаны на 4А, 6А или 10А.

Устройства с маркировкой 250В лучше выдерживают скачки электричества по сравнению с моделями с номинальным напряжением 220-230В.
По типу механизма клавиши выделяют выключатели с пружиной сжатия, с пружиной растяжения, с кулачковой системой. Пружинные более миниатюрны, кулачковые надежнее.

Образец одноклавишного выключателя утопленного типа при скрытой проводке представлен на фото:

Также при выборе необходимо обратить внимание на качество и плотность материала корпуса, от этого во многом зависит долговечность изделия. Для установки на улице могут применяться антивандальные системы из металла или ударопрочного пластика

Безотказность выключателя определяет качество сборки и используемые элементы. Так, клеммы из фосфорной бронзы обеспечивают лучшую токопроводимость по сравнению со стальными, а включение в состав сплава меди снижает теплопроводность. Контакты поворотного механизма могут быть изготовлены из нержавеющего металла или легированной стали.

Одноклавишный выключатель - установка и подключение своими руками. самая простая инструкция по монтажу розеток здесь! Обозначения на выключателях света — l и l1 Характеристики одноклавишных выключателей Одноклавишный выключатель: схема, устройство + фото Одноклавишный выключатель Одноклавишный выключатель - установка и схема подключения (90 фото) Одноклавишный выключатель - установка и подключение своими руками. самая простая инструкция по монтажу розеток здесь! Виды и типы выключателей света: разновидности и востребованные марки Как выбрать проходной выключатель: разбор видов и маркировка Виды выключателей: тип установки, крепление проводов и способ управления

Стоимость одноклавишных выключателей варьируется от 60 до 500 рублей. Цена возрастает пропорционально индексу пыле- и влагозащиты, а также качеству сборки. Несколько добавляет стоимость дополнительная комплектация – светодиодная подсветка, встроенная розетка, индикатор и др.

Отдельно стоит отметить, что некоторые выключатели поставляются без декоративных рамок, например, серии Legrand или Schneider Electric. В этом случае для установки необходимо дозаказать рамку в соответствии с моделью оборудования и дизайном помещения.

На что обратить внимание при выборе?

Хотя стандартный электрический выключатель является довольно простым устройством, при его выборе необходимо учесть несколько основных моментов:

Первое, на что следует обратить внимание при выборе изделия, – это на тип проводки (скрытая или открытая) и условия последующей эксплуатации. Естественно выключатель, рассчитанный на работу внутри помещения, ни в коем случае нельзя использовать снаружи.
Затем следует определить количество контактных групп
Для включения/выключения обычной комнатной люстры обычно используют однополюсные выключатели, которые подсоединяют в «разрыв» провода «фазы»

Для управления мощными водонагревательными устройствами профессионалы рекомендуют применять двухполюсные изделия, которые отключают от прибора оба питающих провода («ноль» и «фазу»).
Чтобы контакты не подгорали в процессе эксплуатации, а изделие прослужило как можно дольше, электрические параметры выключателя (рабочее напряжение и номинальный ток) лучше выбирать с запасом.
Внешнее оформление выключателя также имеет важное значение при выборе. Многообразие цветовых расцветок (от стандартного классического белого до ультрасовременного стального) современных клавишных выключателей позволяет подобрать изделие, которое будет гармонировать с общим дизайном помещения.

И последний (хотя и не менее важный) показатель, влияющий на выбор коммутационного приспособления – это его цена. Как правило, чем дороже изделие, тем более качественные материалы были использованы для его изготовления. Да и конструкция механизма у дорогих устройств более надежная и долговечная. Поэтому за дешевизной при выборе комплектующих электротехнических компонентов не стоит гнаться. От этого, в конечном итоге, может зависеть не только срок бесперебойной эксплуатации, но и безопасность.

Как установить скрытый выключатель своими руками

Монтаж выключателя своими руками при скрытой проводке начинается с установки коробки. Из нее вывинчиваются шурупы (лучше использовать коробки с крепежными шурупами, так называемые «евро») и аккуратно выламывается заглушка отверстия для провода. В стандартных коробках таких отверстий обычно пять, четыре по бокам и одно в днище, какое именно освободить зависит от места, с которого подходит электрический провод.

Следующим этапом будет установка коробки. Для этого, сначала вставьте коробку в выдолбленную нишу и убедитесь, что она свободно в ней размещается. Затем, необходимо смешать с водой небольшое количество строительного гипса (алебастр), так что бы получилась замазка консистенции сметаны средней густоты. Немного этой замазки узким шпателем поместите в нишу, немного намажьте на саму коробку и аккуратно вставьте коробку в нишу, так что бы ее край оказался заподлицо с плоскостью стены. При необходимости добавьте алебастровую смесь, что бы зафиксировать коробку. Не нужно стараться сразу заполнить все щели между коробкой и нишей, требуется лишь зафиксировать коробку в нужном месте и в нужном положении.

Старайтесь не суетится, но и не мешкайте, алебастровая смесь застывает быстро. И не пытайтесь обязательно выработать все, что замешали, по принципу «что б добро не пропадало». При установке следите, что бы алебастр не закрыл выломанное окошко, через которое в коробку будет вводиться провод. Если это произошло, аккуратно уберите излишек алебастра, пока он не полностью схватился (замедлить время схватывания поможет добавление в алебастр обычной финишной шпатлевки, приблизительно столько же, сколько и алебастра).

Подождите, пока гипс застынет, а пока зачистите провод, то есть освободите от изоляции концы длиной не больше пяти — семи миллиметров. Вставьте провод в отверстие коробки. Свободный конец провода не должен превышать десяти сантиметров — слишком длинный не даст выключателю разместиться в коробке, коротким не удобно будет работать.

Теперь можно еще замешать немного гипсовой шпатлевки и аккуратно заполнить оставшиеся между коробкой и нишей щели. Оставим нашу коробку и вернемся к выключателю. Перед тем как установить выключатель, или снять старый, его необходимо разобрать. Сделать это не сложно, как правило, для разборки необходимо снять клавишу (клавиши, если выключатель двойной или тройной) аккуратно поддев ее жалом отвертки, а затем снять фиксатор, удерживающий верхнюю накладку. После того как накладка снята, выключатель разбирается с помощью отвертки, сделать это не сложно.

Рекомендую: Проводка в доме, квартире или на даче и как провести электричество своими руками

Подсоединяем к выключателю провода, для этого ослабляем винты клемм, вставляем зачищенные концы провода и снова затягиваем винты.

Крепление выключателя в коробке осуществляется путем распора специальных рычажков, либо шурупами, а чаще одновременно обеими методами

Вставим выключатель в коробку, обращая внимание, на положение контактов (при включении — они должны поворачиваться вверх, при выключении вниз) и закрепим его шурупами. Затем, затягивая винты, раздвинем распорные рычажки, надежно зафиксировав выключатель

Если дальше планируется наклеивать обои, то закрывать установленный выключатель крышкой и ставить клавиши нет смысла, лучше это сделать после окончания обойных работ.

Критерии подбора выключателя и других компонентов

Перед тем как подключить двухклавишный выключатель, следует разрешить вопрос о требующихся сетевых характеристиках и типе проводки, мощностных показателях потребителей, силе тока и сечении проводов.

Для осветительного прибора, имеющего две группы лампочек (одна 100-ваттная и три 40-ваттных), показатель потребляемой мощности составит P=220 Вт. Для расчета используем формулу:

Для подобной нагрузки понадобится двухклавишный переключатель с корпусом из пластика на 3 Ампера и проводным сечением 0,75 миллиметра.

В другом случае нужно обеспечить освещением большое помещение, где используются две группы по 8 источников света с тремя 80-ваттными лампочками дневного света на каждый светильник. Мощностная характеристика: P = (80 х 3 х

В указанном выше примере понадобится керамический двухклавишный выключатель с допустимой нагрузкой 10 Ампер. Проводное сечение подбирается согласно специальным таблицам, имеющимся в ПУЭ. По большей части применяется трехжильный кабель из меди с сечением 0,75 – 1,5 миллиметра.

Проходной одноклавишный выключатель: принцип и схема работы, разновидности Выключатель | старый свет Особенности одноклавишных выключателей Как подключить проходной выключатель: пошаговая инструкция Выбор и установка одноклавишного выключателя: конструкция и характеристики электровыключателя Типы выключателей. выбираем самый лучший вид выключателя Перекрестный выключатель: виды, функции, принцип работы и установка Монтаж выключателя: одноклавишный утопленного типа при скрытой проводке в железноводске (монтаж наладка и ремонт электроснабжения) Конструкция, характеристики и монтаж одноклавишных выключателей для скрытой проводки

Самые распространенные типы кабеля:

  1. ВВГ — кабель с тремя проводами из меди и ПВХ-изоляцией в общей изолирующей оболочке;
  2. ПУНП — расшифровывается как провод установочный плоский. Применяется для создания скрытой проводки без штробирования. Фиксируется на стенах с помощью скобок, а сверху маскируется штукатурным слоем. Кабель оснащается двойным слоем изоляции из ПВХ, пластиковой общей оболочкой.

Подключаем двухклавишный выключатель для скрытой проводки

Давно прошли те времена, когда наши предки с наступлением темноты зажигали лучины и, вдыхая дымок, со страхом косились в темные углы горницы. Сегодня три стоваттные лампочки не оставляют нечисти никаких шансов там спрятаться. Яркий свет люстры радует глаз, хотя и ощутимо бьет по карману – неумолимо иссякающие мировые запасы углеводородов вынуждают поставщиков электроэнергии каждый день поднимать ее стоимость . Пора уже начинать экономить: устанавливаем двухклавишный выключатель для скрытой проводки и зажигаем весь свет только для того, чтобы найти упавшую иголку или во время приема дорогих гостей .

Читая этот цикл статей по электрике, Вы много нового узнаете про монтаж электрических розеток, о том, как работает система автономного электроснабжения, и, конечно же, как подключить проходной двухклавишный выключатель. Совершенно не обязательно все работы по установке и монтажу электроприборов делать самостоятельно, знание тонкостей процесса позволит вам успешно проконтролировать работу электрика из местного ЖЭУ или ЖРЭТа.

Многие жильцы современных деревянных домов предпочитают делать электропроводку, стилизованную под старину: внешнюю на керамических изоляторах. Витой провод на бревенчатой стене смотрится стильно и обеспечивает пожарную безопасность. В городских квартирах и каменных (железобетонных) домах СниПы позволяют скрывать проводку в толще стен

– в специальных каналах или под штукатуркой. Именно для таких электросетей разработаны и широко применяются двухклавишные выключатели для скрытой проводки. Они устанавливаются в специальные отверстия в железобетонных плитах или в пластиковые установочные коробки, закрепленные в кирпичной кладке. К этим коробкам в стенах подходят кабель-каналы, в которые укладывается гофрированный рукав с пропущенными в нем электрическими кабелями. Каналы должны прокладываться строго горизонтально или вертикально, что позволяет легко их находить во время ремонтных или других работ.

Крепятся выключатели с помощью раздвижных металлических лапок, являющихся частью их конструкции. По мере закручивания двух длинных винтов лапки раздвигаются и надежно фиксируют электроприбор в стене или установочной коробке. На рынке существуют специальные выключатели, предназначенные для установки в гипсокартонные стены и перегородки. Они имеют фигурные отверстия в корпусе для крепления винтами и саморезами. После того как выключатель закреплен в стене, его корпус закрывается декоративной рамкой из качественного АБС-пластика. Съемные клавиши устанавливаются на свое место и выключатель готов к работе.

Современные двухклавишные выключатели для скрытой проводки – это высокотехнологичный электрический прибор. Если еще лет двадцать назад их корпуса изготавливались из хрупкого бакелита, то сейчас в дело идет высокопрочная керамика. Контакты из технического серебра, оригинальный механизм их приведения в действие обеспечивают высокую степень надежности выключателей (более 40000 циклов коммутации) и уверенный, мягкий и очень приятный щелчок. Винтовые клеммы позволяют надежно, не повреждая, зажать электрические провода сечением до 2,5 мм2.

Производители уделяют большое внимание не только высоким показателям технических характеристик, но в первую очередь красоте и гармоничности линий видимых частей выключателей. Цветной пластик может иметь самые различные расцветки: от классической снежно-белой до имитирующей ценные породы экзотических деревьев

Последние достижения химической промышленности, применяемые в процессе производства пластмасс, позволяют изделиям, из них изготовленным, сохранять свой цвет неизменным под влиянием ультрафиолетового излучения, высоких температур и высокой влажности.

Никакие плесневые грибки и раздражающие царапины не появятся на идеально гладкой поверхности двухклавишных выключателей для скрытой проводки в течение всего срока их безукоризненной службы. Для облегчения обнаружения выключателя в кромешной темноте, некоторые модели снабжаются неоновой подсветкой. Она не выйдет из строя в течение долгих лет и избавит ночных путешественников по квартире от многочисленных ссадин и ушибов. Устанавливая двухклавишные выключатели, мы получаем кроме удобства и комфорта существенную экономию энергоресурсов нашей планеты!

Установка

  • Перед началом подключения отключаем систему от напряжения и выводим к месту установки все нужные провода. От распределительной коробки к выключателю спускается первый фазный провод (в соответствии с ПУЭ его сечение должно быть не менее 1мм2), от одной группы светильников – второй, от второй группы светильников – третий. В общей сложности к месту подключения подходит три провода.
  • Затем необходимо закрепить короб на стене. В большинстве моделей для этого нужно вынуть клавиши и механизм, а основание прикрутить к стене саморезами. Фиксируем механизм обратно.
  • Далее заводим зачищенные концы проводов внутрь коробки и производим подключение. Внизу необходимо зафиксировать общий фазный провод, к верхним токоведущим частям подсоединить провода от светильников.
  • Собираем клавиши выключателя и устанавливаем декоративные панели.
  • Подаем напряжение и проверяем работоспособность системы. Если модель предусматривает диодную подсветку, то сразу после подключения электричества она должна засветиться.

В целом при нажатии одной клавиши должна загораться одна группа светильников, при нажатии второй – другая, при нажатии обеих клавиш должны гореть все лампы. Видео-инструкция о подключении наружного двухклавишного выключателя для открытой проводки:

Двухклавишные, или, как их еще называют, двойные выключатели для открытой проводки – одни из наиболее практичных и надежных элементов электрической системы. Они никогда не утратят актуальности из-за простоты монтажа, ведь далеко не всегда есть время и возможность долбить стену, устанавливая чуть более декоративные выключатели под скрытую проводку

Важно правильно выбрать и установить устройство, и оно будет бесперебойно работать не одно десятилетие

Преимущества и недостатки

Выключатель внутренний двухклавишный получил широкое распространение из-за большого количества преимущественных особенностей.

Достоинства устройства для скрытой проводки:

  • При установке требуется всего один кабель, следовательно, экономится шнур.
  • При работе в условиях повышенной влажности конструкция защищена специальным кожухом. Если монтаж будет проводиться в неблагоприятных условиях (промышленные объекты, улица), нужно отдавать предпочтение моделям, изготовленным из ударопрочных материалов.
  • Существенная экономия потребляемой электроэнергии. С помощью выключателя можно регулировать количество горящих лампочек.
  • Одинарный выключатель представляет собой потенциальную пожароопасность, двухклавишные модификации тоже не исключение, но в помещении их меньше, следовательно, вероятность нештатных ситуаций ниже.
  • Есть возможность выбирать оптимальную яркость освещения. Порой, в комнате требуется яркий свет, а иногда полумрак.
  • Предназначен для использования в условиях повышенной влажности и на улице. Корпус изготавливается из материалов высокого качества, защищает внутренние детали от влаги и механического воздействия.

Также стоит выделить возможность самостоятельно корректировать освещенность благодаря последовательному подключению отдельных ламп или групп светильников.

Популярные производители

Фирма-производитель играет важную роль при выборе выключателя.

Знаменитые бренды стремятся сделать устройства качественными, стильными и безопасными, гарантируя долгий срок службы продукции.

Legrand

Фирма из Франции, которая занимается реализацией продуктов для электрики. Входит в пятерку лучших европейских брендов. Продукция французской фирмы продается под торговыми марками Контактор, BTicino, Sarlam, Legrand и другими. Изделия отличаются высоким качеством, безопасностью, надежностью и длительным сроком службы. Ассортимент разнообразен: традиционные модели и необычные современные устройства.

Как подключить проходной выключатель: одноклавишный, двухклавишный, как обычный, схемы, критерии выбора - elektrikexpert.ru Технические характеристики одноклавишных выключателей Одноклавишный выключатель света для дома: схема и принцип работы Установка одноклавишного выключателя Одноклавишный выключатель: 90 фото сочетаний, вариантов и монтажных работ Одноклавишный выключатель света: инструкция и схема подключения своими руками. топ-лучших выключателей 2020 года Виды и типы выключателей света: обзор по вариантам подключения + разбор популярных брендов Как выбрать проходной выключатель: устройство и назначение различных видов + маркировка Все виды выключателей для домашнего использования – какие они бывают и где применяются Что такое проходной выключатель и чем отличается от обычного

Компания уделяет огромное внимание качеству деталей. Корпуса устройств изготавливаются из самозатухающего пластика, что улучшает безопасность выключателя

Шведский производитель, лидер электроустановочных приборов. Отличаются высочайшей безопасностью и качеством изделий. Корпуса выполняются из натуральных ударопрочных материалов, стойких к УФ излучению. Изделия просты в монтаже, с разным дизайном. Из недостатков – высокая стоимость приборов.

Schneider Electric

Еще один французский бренд, лидирующий среди электроустановочных изделий. Приборы выполняются из стойких материалов с пружинными бронзовыми контактами. Монтаж простой, дизайн разнообразен. Стоимость приборов высока, даже для классических стандартных моделей.

Российского производства

В России также производятся электрические комплектующие. Этим занимаются многие фирмы – относительно новая компания LK studio, GUSI Electric, IEK. У отечественных приборов хорошее соотношение цена/качество, имеются выключатели с оригинальным и стильным дизайном. Вышеупомянутая фирма входит в число крупнейших заводов электротехнической промышленности в России и в группу компаний Легран.

Быт человека невозможен без электрического освещения, бытовых приборов. Для управления такими устройствами и нужны выключатели. На сегодняшний момент ассортимент выключателей широк и разнообразен.

Схемы подключения выключателей

Чаще всего у домашнего мастера возникает вопрос, как подключить выключатель с двумя клавишами или большим числом переключателей. Чтобы дать ответ на этот вопрос, нужно поэтапно рассмотреть особенности подсоединения, начиная с одноклавишной модификации. Ниже приведены распространенные схемы подключения для разных моделей.

Подключение одноклавишного выключателя

Для начала стоит сказать, что переключающее устройство ставят только на разрыв фазы. Нулевой проводник от монтажной коробки идет к светильнику, а фаза к выключателю. При переключении клавиш прибора сеть замыкается или размыкается, включая и отключая лампочку.

  1. От распределительного щита к коробке прокладывают кабель.
  2. Жилу с фазой подключают к выходу коммутирующего устройства.
  3. Синий провод подсоединяют к шине нуля.
  4. Коробку закрывают заглушкой.
  5. На клеммах переключателя закрепляют провода.
  6. На прежнее место устанавливают клавишу в подрозетнике.

Как подключить приставку к старому телевизору для цифрового телевидения

Подключение двухклавишного выключателя

Чтобы дать ответ на вопрос, как подключить двухклавишный выключатель, стоит сказать, что он бывает двух типов. Чаще используют модели с общим входом фазы и двумя раздельными выходами. В этом случае в монтажной коробке на лампочки расходятся нулевые жилы, а кабель с фазой подключают к входу двухклавишной модификации.

От каждого выхода через распределительную коробку идет собственный проводник. К каждому светильнику подходит свой провод. Их можно включать одновременно или раздельно.

Подключение трехклавишного выключателя

Разобравшись, как подключить двухклавишный выключатель к двум лампочкам, несложно понять последовательность выполнения работы с трехклавишными моделями. Принцип подключения такой же самый, только от коробки отходит большее количество проводов.

Подключение перекрестного выключателя

Благодаря схеме несложно понять, как подключить перекрестный выключатель к лампочке. Подобные устройства дают три и более точки управления осветительными приборами. Промежуточный или перекрестный переключатель используют в комплексе с парой проходных моделей.

Коммутирующее перекрестное устройство бывает с одной или двумя клавишами. В одноклавишной модели 4 клеммы, поэтому из распределительной коробки к ней идет 4 провода. Перекрестный выключатель устанавливают в разрыв пары жил. Иными словами, с одной стороны к прибору подключают пару кабелей, идущих от выхода первого проходного устройства, а с другой стороны – от выхода второго переключателя проходного типа.

Выключатель Одноклавишные выключатели и их характеристики Как подключить проходной выключатель: разбор схем + пошаговая инструкция по подключению Выбор и установка одноклавишного выключателя – схема подключения и советы как подсоединить и установить выключатель Какой выбрать выключатель света – внутренний, внешний, старого образца или современного: виды, отличия, размеры Характеристики и схема подключения перекрестного выключателя Преимущества выключателей скрытой и открытой установки Плюсы использования двухклавишного выключателя для скрытой проводки Подключение проходного выключателя, схемы, особенности монтажа, защита Характеристики одноклавишных выключателей

Подключение проходного выключателя

Теперь разберемся, как подключить проходной выключатель с разным количеством клавиш. По своей сути, эти приборы больше напоминают не двойной или тройной выключатель, а переключатель. Внешне они похожи на одноклавишные модели, но в общей системе их всегда применяют парно. Нулевой провод прокладывают так же, как описано для стандартных модификаций с одной или несколькими клавишами. Фаза идет из коробки на вход одного устройства. К входу второго переключателя подсоединяют жилу, идущую на светильник.

Второй выход первого прибора соединяют через распределительную коробку с третьим выходом второй модели. Соответственно, третий выход первого переключателя связывают жилой с выходом второго агрегата.

Подробности

К главным технических параметрам одноклавишных выключателей бытового типа можно отнести:

  • Рабочее напряжение – от 220 до 250 В.
  • Номинальный ток от 4 до 16 А.
  • Степень защиты от попадания твердых частиц и жидкостей.
  • Прочность механического характера.
  • Температурный диапазон, в котором изготовитель гарантирует бесперебойную работу прибора.

Как правило, на обратной стороне механизма рабочего типа изготовить прописывает главные технические параметры. К примеру, взять маркировку 10 А 250 В. Это значит, что максимальное значение тока 10 А, а максимальное напряжение 250 В, при которых допустимо применение такого конкретного устройства.

Дизайн весьма разнообразный (и по оттенкам, и по габаритам, форме управляющей клавиши, а также декоративной рамки).

Область применения, назначение и место монтажа

Модели одноклавишного типа предназначены для выключения и включения одного электрического устройства или одновременно управления несколькими устройствами:

  • декоративной подсветки фасадов здания снаружи.
  • Устройств для наружного освещения.
  • Водных нагревателей (накопительных или проточных).
  • Вентиляторов (приточных, вытяжных, потолочных или напольных).
  • Настенных или потолочных светильников (вне зависимости от количества ламп).

Выключатели устанавливают в местах, которые самые удобные для дальнейшего применения. К примеру, изделия для управления освещениям в помещении устанавливают около входных дверей. Ранее такие выключатели монтировали на уровне человеческой головы среднего роста. По эргономическим современным требованиям их, в основном, устанавливают так, чтобы не пришло поднимать руку (то есть на высоте 0.8-1 метр от напольного уровня).

По внешнему оформлению проходной выключатель одноклавишного типа для света ничем не отличается от аналога стандартного типа. Его технологической особенностью будет конструкция и алгоритм работам внутренних контактов коммутирующего типа. При изменении положения клавиши фаза переключится с одного контакта выходного типа на другой. Если подключать один световой источник посредством двух таких переключателей, то можно осуществить включение и выключение их двух мест. Такие прибор находят широкое применение, к примеру, в обустройстве освещения коридоров большой длины, лестничных пролетов или комнат с большой площадью. Вот пример – один выключатель устанавливают в начале коридора, а второй в конце. Тогда, войдя в коридор и включая освещение, можно отключить его при выходе.

Для настольных ламп, торшеров, бра и переносных светильников

Монтаж выключателя одноклавишного типа непосредственно на провод электрического питания, который идет от электроприбора к розетке, сильно увеличивает удобство применения таких устройств освещения, как настенные бра, торшеры или настольные лампы. Внутри маленького корпуса смонтирована контактная группа, которая при переключении клавиши управления замыкает или даже размыкает электроцепь. Для повышения эксплуатационной безопасности (к примеру, при смене лампы без отключения устройства от розетки) контакты коммутации в положении «выкл» начинают «разрывать» оба провода (фазу и ноль). Обычно эти переключатели рассчитаны на ток до 4А, которого вполне хватает для большого количества переносных бытовых устройств для освещения.

Как установить выключатель света с одной клавишей — схемы подключения

Одноклавишный выключатель освещения – самый распространенный бытовой коммутационный прибор. Он выполняет простую функцию – замыкает и размыкает цепь питания лампочки освещения. Разобравшись с его устройством и основными принципами крепления, подключение одинарного выключателя несложно выполнить самостоятельно.

Виды одноклавишных выключателей

На неискушенный взгляд ответ на этот вопрос несложен – одноклавишный включатель содержит одну клавишу, которая управляет включением-отключением освещения. При небольшом углублении в тему выясняется, что существуют несколько видов электроприборов с одним подвижным конструктивным элементом. Наиболее распространены три:

  • обычный прибор;
  • проходной;
  • перекрестный.

Они различаются устройством контактной группы. Проходной, а также перекрестный аппараты предназначены для применения в сложных системах – для независимого управления освещением с разных точек. Внешне с фронтальной стороны их отличить почти невозможно, маркировка наносится не всегда. С тыла их можно дифференцировать по количеству выводов и по схеме коммутации, которая часто наносится на обратную сторону. Поэтому при покупке надо быть внимательным.

Как установить выключатель света с одной клавишей — схемы подключения

При изучении принципа работы проходного и перекрестного аппаратов становится понятно, что для обычной коммутации светильников (включить-выключить) можно подсоединить и их, если они случайно приобретены или других нет под рукой. Но такие приборы стоят дороже. А стандартная схема подключения обычного одноклавишного выключателя указана на рисунке.

Как установить выключатель света с одной клавишей — схемы подключения

Существуют два вида одноклавишных аппаратов:

  • накладной;
  • внутренний.

Функционально они одинаковы, но первый монтируется на поверхность, а второй – в специально обустроенное углубление.

Устройство выключателя с одной клавишей

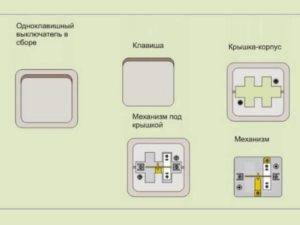

Снаружи одноклавишный прибор видится как подвижная деталь и декоративная рамка. Обе части легко снять.

Как установить выключатель света с одной клавишей — схемы подключения

После снятия клавиши можно увидеть подвижную панель, связанную с контактной группой, винты клемм и винты разжимных лепестков. Если снять рамку, становятся видны винты крепления аппарата к стене. Также можно увидеть индикатор включения, если он установлен.

Как установить выключатель света с одной клавишей — схемы подключения

При дальнейшей разборке можно добраться до контактной группы, состоящей из подвижного и неподвижного контактов. Иногда клеммные винты находятся сзади. Если они расположены на фронтальной части, то на тыльной стороне ничего интересного нет.

Далее под одноклавишными выключателями будут подразумеваться и другие коммутационные приборы с одной контактной группой на замыкание и размыкание: поворотной конструкции или с кнопкой.

Подготовительные работы и выбор места установки

Установка одноклавишного выключателя начинается с выбора расположения самого коммутационного прибора, распаечной коробки и светильника. Руководствоваться надо схемой, приведенной выше.

Как установить выключатель света с одной клавишей — схемы подключения

На практике она реализуется так:

  • кабель от автомата в распредщите с жилами L, N, PE (в системе TN-C защитного проводника может не быть) подходит к распредкоробке;
  • такой же кабель уходит к светильнику;
  • в разрыв фазного провода включается двухжильный кабель для подключения выключателя.

Важно! Существует мнение, что для подключения выключателя надо также прокладывать кабель из трех жил. Один проводник не будет задействован, но он может пригодиться при модернизации системы в дальнейшем (установке проходного или реверсивного аппарата).

Очень желательно для первых двух пунктов применять кабельную продукцию с цветовой или цифровой маркировкой жил. Это снижает трудозатраты при расключении (не нужна прозвонка и маркировка жил) и сводит к минимуму вероятность ошибки. А для кабеля, отходящего к коммутационному прибору, маркировка не обязательна – подключение не зависит от фазировки.

Обычно для обустройства освещения выбирается кабель с медными жилами сечением 1,5 кв.мм. Кабели, пригодные для монтажа, можно выбрать из таблицы.

Кабель Количество жил Дополнительные свойства
ВВГп 2х1,5 2 Плоский
ВВГп – НГ 2х1,5 2 Плоский, негорючий
ВВГ 3х1,5 3
NYY-J 3х1,5 3 Негорючий
ВВГ – НГ- Ls 3х1,5 3 Негорючий с низким выделением дыма

Правила устройства электроустановок места установки бытовых выключателей строго не регламентируют. Точно задано только расстояние до газовых труб. Оно должно быть не менее 0,5 м. Рекомендуется лишь устанавливать аппараты на высоте 1 м. Исключение – детские учреждения. Там коммутационные элементы должны быть смонтированы вне досягаемости детей – 1,8 м, и на этот счет Правила строги. В остальном можно руководствоваться принципами безопасности и удобства. Также надо определить тип проводки (скрытая или открытая) и при выборе места монтажа прибора и распредкоробки учитывать удобство и возможность прокладки кабельной продукции.

Порядок установки электроприборов (пошаговая инструкция)

Если выбрана скрытая проводка, надо обустроить выемки в стенах для установки распредкоробки и подрозетника (пластиковая коробка, в подобный бокс устанавливаются и розетки). Если открытая – то надо смонтировать подкладки (площадки), на которые будут установлены приборы. Дальше надо проложить кабели выбранным способом, завести их в подрозетник и распределительную коробку. После этого можно приступать к монтажу. Минимальный набор инструментов, который для этого понадобится:

  • монтерские кусачки для укорачивания проводов;
  • монтерский нож для удаления изоляции;
  • если есть — съемник изоляции для зачистки проводов;
  • набор отверток (минимум две).

Возможно, в процессе работы потребуется что-то еще.

Сначала провод надо укоротить до длины, при которой по окончании монтажа можно будет закрыть распредкоробку или установить прибор в подрозетник.

Как установить выключатель света с одной клавишей — схемы подключения

Сначала монтерским ножом надо снять верхнюю оболочку кабеля. Сделать это надо аккуратно, чтобы не повредить изоляцию проводников (тем более, надо не задеть медные жилы).

Как установить выключатель света с одной клавишей — схемы подключения

Дальше надо снять изоляцию с проводников на длину 1-1,5 см. Это делается также монтерским ножом, а если есть съемник изоляции, то им работать еще удобнее.

Как установить выключатель света с одной клавишей — схемы подключения

Разделанные концы отгибаются в нужном направлении. После этого можно приступать к расключению. Традиционно соединения в коробках делаются скруткой. Можно так поступить и сейчас, соблюдая два правила:

  • скручивать медный и алюминиевый проводники нельзя;
  • все скрутки должны быть заизолированы (изоляционной лентой или пластиковыми колпачками).

Медные скрутки перед изоляцией желательно пропаять.

Но в современных условиях существуют и более удобные способы соединения проводников в коробке. На рынке доступны различные виды клемм для выполнения электромонтажа – как винтовые, так и зажимные.

Как установить выключатель света с одной клавишей — схемы подключения

Как установить выключатель света с одной клавишей — схемы подключения

Монтаж получается более аккуратным, надежным и безопасным.

Дальше можно приступать к подключению собственно выключателя. Первые шаги аналогичны:

  • укоротить двухжильный кабель;
  • снять внешнюю оболочку;
  • зачистить изоляцию жил.

Как установить выключатель света с одной клавишей — схемы подключения

Потом прибор надо разобрать – аккуратно, чтобы не сломать, снять клавишу и декоративную панель.

Как установить выключатель света с одной клавишей — схемы подключения

Следующий шаг – вставить зачищенные концы токопроводящих жил в выключатель, закрепить их. Порядок подключения значения не имеет, но обычно питающий конец подводят к нижней клемме, отходящий – к верхней.

Как установить выключатель света с одной клавишей — схемы подключения

Дальше выключатель устанавливают обратно в коробку, разжимают лепестки, крепят к поверхности саморезами.

Как установить выключатель света с одной клавишей — схемы подключения

После окончания соединений проводов надо еще раз проверить правильность смонтированной схемы. В последнюю очередь устанавливается декоративная рамка с клавишей.

Как установить выключатель света с одной клавишей — схемы подключения

На этом подключение выключателя электрического света с одной клавишей считается завершенным. Можно подавать напряжение, затем проверять работу освещения.

Правила безопасности при монтаже

Основное правило безопасности – все работы должны производиться при отключенном напряжении. Отсутствие напряжения на рабочем месте должно быть гарантировано. Стопроцентная уверенность обеспечивается производством технических мероприятий:

  • отключение напряжения в распределительном щите путем отключения соответствующего автоматического выключателя;
  • отсоединение отходящего проводника от автоматического выключателя – этим создается видимый разрыв в цепи и будет исключена ошибочная подача напряжения посторонними лицами;
  • контроль отсутствия напряжения (индикаторной отверткой, мультиметром) непосредственно на рабочем месте — из-за ошибок в маркировке или отсутствия актуальных изменений в схеме распредщита может быть отключен не тот автоматический выключатель или рубильник.

Как установить выключатель света с одной клавишей — схемы подключения

Важно! Правила безопасности при работе в электроустановках также требуют заземления токоведущих частей, а также вывешивания предупреждающих и защитных плакатов. Трудно представить, что кто-то, выполняя домашние работы, будет придерживаться данных правил. Но мер безопасности мало не бывает – к этим пунктам желательно прислушаться.

Также важной частью обеспечения безопасности при работе с электроприборами служат средства защиты:

  • диэлектрические перчатки;
  • диэлектрические ковры;
  • ручной изолированный инструмент с неповрежденным, неизношенным покрытием.

Будет полезно ознакомиться: Подключение выключателя с помощью одной отвертки.

И главное – следует помнить, что проводник под напряжением выглядит точно так же, как обесточенный. Отключение питания надо контролировать приборами.

Источник https://nikastroy.ru/tehniceskie-harakteristiki-odnoklavisnyh-vyklucatelej/

Источник https://svetilov.ru/komponenty/shema-podkljucheniya-odnoklavishnogo-vykljuchatelya

Источник

Источник

Similar Posts

Добавить комментарий

Ваш адрес email не будет опубликован.
