Как установить и подключить выключатель скрытой – открытой проводки

Электрические выключатели света – это небольшие устройства, повседневно используемые в быту и на производстве для управления различными источниками света. Рассмотрим, какие же виды выключателей бывают.

Виды выключателей

Существует множество разнообразных видов выключателей, различающихся как внешне, так и по степени защиты от влаги и пыли. Эти свойства обозначены на поверхности каждой единицы электрооборудования с помощью 2-х цифр и 2-х латинских букв IP. К примеру, для закрытого помещения подойдут выключатели со степенью защиты IP 20, для душевой комнаты – модели IP44, для улицы – соответственно IP65 и последующие.

Диммеры

Иногда, вместо стандартного клавишного выключателя, используется прибор с функцией плавного изменения интенсивности освещения (диммер). На его передней панели вместо клавиши расположена круглая ручка или 2 сенсорных кнопки: « меньше» и «больше». Область применения такого устройства ограничена – оно работает только в комплекте с лампой накаливания.

Таймеры

Таймер – вид электронного устройства, оснащенный встроенным счетчиком времени, позволяющий управлять освещением автоматически. Основания для применения таймеров довольно разнообразны: от обеспечения оптимального освещения для домашних растений до создания иллюзии «присутствия» хозяев дома при их фактическом отсутствии, во избежание взлома квартиры ворами – “домушниками”.

Дистанционные выключатели

Это такие электронные устройства, которыми можно управлять на расстоянии, с помощью специального пульта управления. Обладают чувствительностью к любым инфракрасным пультам (от телевизоров, музыкальных центров и другой аппаратуры). Используются, в основном, людьми с ограниченными возможностями, что значительно облегчает их жизнь, и жизнь их близких.

Проходные выключатели

В целях управления электрическим освещением с двух и более точек, в помещениях большой площадью и при наличии нескольких дверных проемов, широко применяются перекрестные или проходные выключатели. На приведенной ниже схеме показан один из вариантов подключения таких выключателей для помещения с двумя входами-выходами. Теперь смотрим как выглядит схема подключения выключателя.

Подключение двух проходных выключателей.

Управлять освещением можно с любого из них. Проходные выключатели не имеют клавиши со строго фиксированным положением “включено – выключено”, в отличие от обычных. Оно может постоянно меняться, что часто приводит пользователя в недоумение.

Схема подключения одного перекрестного и двух проходных устройств (управление с 3-х точек)

Подключение двух проходных и одного перекрестного – выключателей.

Перекрестный выключатель (№ 2 на рисунке) – это проходной сдвоенный выключатель. При его одновременном применении с обычным проходным выключателем становится возможным управление освещением просторного помещения, с трех и более точек, что наиболее удобно при наличии нескольких входов – выходов.

Установка двух перекрестных и двух проходных устройств (управление с четырех и более позиций)

Подключение двух проходных и двух перекрестных выключателей.

Индикаторные выключатели

Выключатели, оснащенные индикатором, сравнительно удобны в темное время суток. Благодаря им, у пользователей отпадает необходимость искать заветную клавишу в условиях полной темноты. Индикаторный выключатель – как своеобразный маячок в ночи.

Условная классификация по ценовым группам

Электрические розетки и выключатели можно классифицировать на три ценовые группы.

А. Эконом – класс

К этой группе относятся недорогие отечественные приборы, изготовленные для массового потребителя, при производстве которых применяются материалы довольно сомнительного качества. Устройства китайского производства выпускаются из более качественного сырья и имеют более презентабельный внешний вид. Однако качество сборки не радует и у тех, и у других. В условиях активной эксплуатации срок их службы невелик.

В. Розетки и выключатели средней ценовой группы

Это более надежные и качественные изделия, изготовленные из материалов лучшего качества и по современным технологиям. Покупателя привлекает внешний вид продукции, но несколько отпугивает цена.

С. Розетки и выключатели высокой ценовой категории

Продукт из разряда «элитарных». От изделий «среднего» класса отличается, по большому счету, только внешним видом. В качестве исходных материалов часто применяются натуральная кожа и дерево ценных пород, а также полудрагоценные камни.

Как установить и подключить выключатель открытой проводки

А. Выключатели с открытой проводкой

Такие выключатели имеют две составляющие: внутренний механизм и изолирующую крышку. Они располагаются непосредственно на поверхности стены, с использованием подрозетников.

Выключатель открытой проводки.

Работа по монтажу устройства начинается с установки подрозетника, представляющего собой диэлектрическую площадку. С помощью дюбелей, шурупов, винтов или саморезов (в зависимости от типа поверхности), площадка жестко крепится к стене. После этого к подрозетнику, через специальные отверстия в нем, подводится непосредственно механизм выключателя. В завершение к клеммам присоединяются концы проводов.

Как установить выключатель света открытой проводки.

На изолирующей крышке производителем устройства заранее продумано и перфорировано специальное отверстие, своеобразное окошко для ввода провода. Крышка, помимо изоляции придающая выключателю еще и надлежащий эстетичный вид, устанавливается на место и фиксируется с помощью защелок или винтов. В конце работы надеваются клавиши (клавиша).

Весь процесс установки выключателя должен проходить в условиях полного обесточивания!

Как установить и подключить выключатель скрытой проводки

В. Выключатели со скрытой проводкой

Монтаж выключателей этого типа осуществляется с использованием подрозетников, внешне напоминающих неглубокие стаканы (фото).

Монтаж выключателей скрытой проводки производится в специальных подрозетниках.

В стене, с помощью специального инструмента (коронки), делается углубление. В гипсокартонной стене вырезается простое круглое отверстие размером с подрозетник. Прочно зафиксировать прибор в углублении помогут лапки-зажимы. Более подробно все описано в статье монтаж скрытой проводки под штукатуркой, штробление и укладка провода.

Если выключатель необходимо разместить в кирпичной, гипсолитовой или бетонной стене, то для закрепления устройства понадобится строительная смесь на основе гипса. Подрозетники должны «осесть» в стене ровно, без перекосов, что обеспечит их бесперебойную работу в течение длительного времени.

Следующий этап работы – выдалбливание в поверхности стены, навстречу подрозетнику, борозды (штробы). Штроба должна быть достаточно глубокой для того, чтобы замаскировать питающий провод. Закладку провода в борозду необходимо производить так, чтобы на выходе из нее длина концов провода оставалась не менее 10 см. Именно столько понадобится для дальнейшего присоединения шнура к клеммам выключателя. Один из концов провода присоединяется к подрозетнику специальными шурупами (если стена из гипсокартона), либо с помощью металлических распорок, входящих в конструкцию механизма (единственный способ при установке старого металлического подрозетника).

Подвод и подключение провода.

Установка подрозетника старого типа

Как установить подрозетник старого типа.

Затянуть винты, которые расправляют распорки, используя отвертку. При расправлении механизм выключателя жестко фиксируется распорками. Для обеспечения надежного крепления обязательно выполнение следующего условия: передние упоры прибора должны перекрывать края подрозетника, т.е. быть немного шире их. В завершение работ сверху размещается крышка и устанавливаются клавиши. Монтаж окончен.

Коробка для розеток и выключателей скрытой установки

Когда розетка приходит в негодность либо нужно поставить ее в новом месте, необходимо проштробить углубление для подрозетника. Коробка для установки розеток и выключателей скрытой проводки позволяет надежно закрепить механизм и безопасно «спрятать» вглубь. Важно устанавливать подобную защиту в домах из дерева – создается локальный предохранитель от пожаров во время замыкания или неисправности.

Особенности конструкции

Короб для розеток электрики называют «стаканом» из-за характерной формы. Изделия изготавливают для разных целей, приборов и стен, поэтому имеют несколько вариантов конструкции. Например, если требуется установить точку питания или включатель в гипсовую стену, используют стакан с «лапками», которые прижимают к поверхности.

В качестве материала используют пластик и металл, по форме и внешнему виду не отличаются, но вторые более прочные и долговечные. Допускается монтаж в газобетон, кирпич, пеноблоки и бетон. Простые изделия закрепляются внутри кармана с помощью разведенного алебастра.

Подрозетники различают по способу установки:

• накладные – подходят для розеток около плинтусов или других выступающих элементов;
• скрытые – классические коробки бод розетки (с «ушками» и без них).

По глубине изделий в зависимости от типа механизма выбирают классический вариант, углубленный или узкий. В некоторых случаях нестандартные подрозетники используют как каркас для распределительной коробки.

Типоразмеры изделий

Габариты коробов различаются и зависят от производителей и назначения. Распространенными являются стаканы с диаметром 4,5 см и глубиной 6,8 см, учитывая стенки изделия внутри получается 6,5 см на 4 см. Узкие модели имеют глубину 2,5 см, а глубокие – 6,5 и больше. Такие стандарты используются компанией ИЭК — качественные и распространенные электротовары.

Для квадратных и овальных подрозетников стандартов нет. Чаще встречаются размеры 7,0х7,0 см, 6,0х6,0см. Поэтому при покупке советуют брать запасные. Если при ремонте используется один тип оборудования, итог получается более безопасным и продуманным.

Выбор коробки для розеток и выключателей

Перед покупкой стаканов необходимо определить характеристики стен, в которые будет производиться монтаж, размер розетки. Например, для гипсокартона на подрозетниках должны быть фиксирующие «ушки» или зажимы. К другим материалам таких требований нет – подойдут любые варианты.

Электрики советуют приобретать розетки и коробки одновременно, чтобы была возможность сразу сопоставить габариты и техническую совместимость изделий.

Установка в гипсокартон

Стены и перегородки из гипсокартона все чаще используют при ремонте. Легкий, удобный материал имеет свои особенности. Поэтому для установки точек доступа к электросети необходимо брать специальные коробки, установочные под розетки в гипсокартоне. Для выбора места используют стандартные правила и требования (ГОСТы) – отсутствие в непосредственной близости источников тепла, влажности, подходящая пользователям высота.

Перед непосредственной установкой выполняется разметка в соответствии с заранее подготовленным планом. Отверстие для коробки под розетки и выключатели можно вырезать ножовкой, крепким ножом. Сложности возникают с прорезыванием круглых выемок – чтобы сделать достаточно ровные края используют электропилу с круглой насадкой (фрезой).

Коробка для розеток устанавливается внутрь прорези, закрепляется шурупами. Оптимальным расстоянием между центрами соседствующих подрозетников считается 7,1 см для классических стаканов.

Особенностью установки является необходимость дополнительного утолщения куска стены, где будет находиться устройство. Обычно используют небольшой пласт того материала, из которого стены.

Гипсокартон – хрупкий и достаточной тонкий, если место розетки не укрепить, велика вероятность поломок. Например, плотно сидящая вилка потянет за собой весь механизм.

Установка в деревянную стену

В первую очередь монтаж коробки под розетки и выключатели зависит от типа проводки в доме: открытая – снаружи, поверх стен; скрытая – в выемках после штробления. Последний – дорогостоящий и затратный по времени способ, используется редко: помимо финансовых затрат, требуется точный расчет плана проводки, профессиональные электрики – ошибки недопустимы.

Для деревянных стен нельзя использовать пластмассовые короба под розетки – только металлические. В некоторых случаях допустим специальный негорючий пластик (встречается нечасто, дорогой). Подрозетник выполняет защитную роль, если возникнет замыкание, искры, воспламенение.

Монтажные работы не отличаются от установки в стены из других материалов. Для отверстия берут отдельную коронку для дерева. Она имеет иное строение, тип врезки. Закрепляют установочную коробку для скрытой проводки шурупами. Алебастр или другие смеси не требуются.

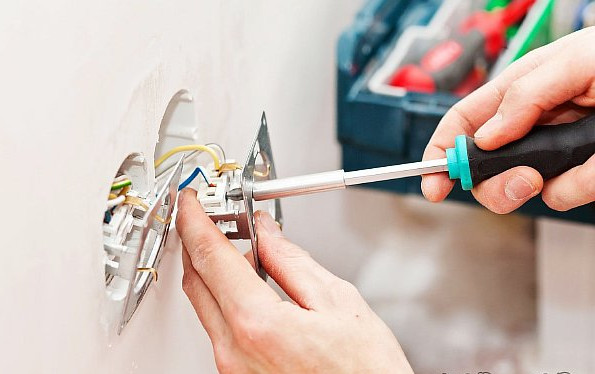

Установка новой коробки для розеток на место старой

Большая часть строений построено еще в советское время. Стандарты проведения электропроводки были иные, устройства тоже. Советские коробки под выключатели и розетки по размеру больше современных, крепятся плохо и перемещаются внутри – лапки и ушки не фиксируют должным образом.

Порядок проведения работы

При работе со старыми коробками для установки розеток следует придерживаться общих правил и принципов работы с электросетями: обесточивание, использование резиновых перчаток и подобное. Этапы работы:

1. Обесточить участок через отключение автоматов на домовом щитке.
2. Проверить фактическую подачу энергии – попробовать включить лампу или другой прибор.
3. Снять устаревшую или сломанную розетку: удаляется крышка, раскручиваются крепления.
4. Отделить клеммы от «ненужной» розетки.
5. Оценить внешний вид и закрепленность подрозеточной коробки.
6. Если стакан в порядке, новый механизм закрепляется на саморезы для устойчивости.
7. Если коробка в неисправном состоянии, удалить, закрепить новую.

При работе с гвоздями и саморезами необходимо внимательно следить за проводами, чтобы не задеть и не повредить. Электрики советуют притуплять острые концы или укорачивать.

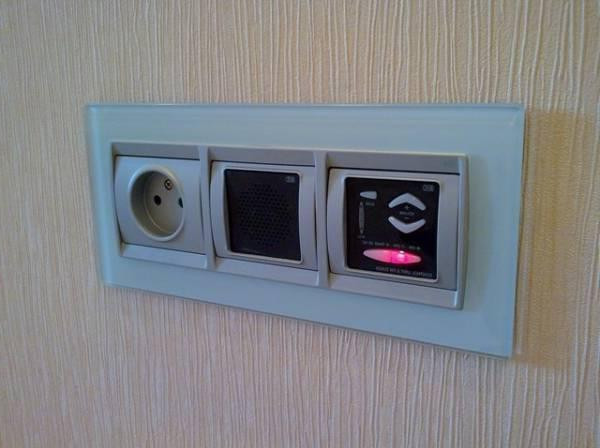

Монтаж блока стаканов

Чтобы установить несколько подрозетников рядом (блок), необходимо использовать специальную разметку и дрель с насадкой, диаметром 8 см. Выступающие концы проводов обесточиваются, собираются в жгут (скручиваются, фиксируются проволокой), отгибаются влево. Справа наносится разметка — чаще используют простой карандаш. Важно учитывать расположение – кабели должны направляться в коробку с угла по диагональному направлению.

Различают два типа блоков:

1. Готовый – покупается в собранном виде, коробки под выключатели и розетки имеет точные размеры для нанесения отметин.
2. Наборный – готовится из нескольких отдельных подрозетников, требует точного расчета расстояния между центрами стаканов. Заранее составляется чертеж с размерами, при разметке используется уровень.

Блок розеток и выключателей следует точно выравнивать – длина изделия покажет даже небольшое отклонение, исправить ситуацию будет сложно. Для классических коробок оптимальное расстояние между центрами 71 мм. При индивидуальных размерах предварительные расчеты и план обязательны.

Дрелью с насадкой, подходящей под материал стены, создаются отверстия подходящей глубины. Перегородки между ними выдалбливаются (например, зубилом). Примеряются провода. Если все правильно, переходят к непосредственному монтажу и подключению.

Установить стакан для розетки или выключателя несложно. Важно учитывать тип материала стены, толщину, размер устройств и их совместимость. При работе с нестандартными стенами – кафелем, плиткой, подобным – дополнительно высчитывают глубину минус толщина верхнего покрытия. Если учесть нюансы, изучить описания и требования, вовремя обесточивать участки работ, можно не беспокоиться о безопасности и устанавливать коробки в любых количествах.

Детальная информация об установке розеток и выключателей. Инструкция по сборке электрощита

Электроустановочные изделия – розетки и выключатели могут монтироваться открытым или скрытым способом.

Открытый способ

Используется в нескольких случаях: по соображениям дизайна и стилистики, во избежание загрязнения помещения строительным мусором и пылью и при присоединении дополнительных энергопотребителей. Проводка в данном случае также осуществляется открытым способом. Процесс такой установки значительно более простой, чем при скрытом монтаже. В этом случае нет необходимости сверлить в стене отверстия и монтировать установочные коробки.

• Розетку или выключатель разбираем. Нижнюю часть крепим к стене с помощью шурупов или дюбелей. К колодке розетки/выключателя подводим провода и закрепляем на нижней части. Сверху накрываем всю конструкцию пластиковой крышкой, прикручиваем ее винтами.
• Если электрическая проводка заключена в кабель-канал, то установка розетки/выключателя еще проще. Используем специальные вставки (суппорты) на поверхности кабель-каналов. Корпус многих моделей розеток/выключателей оснащен специальными отверстиями со вставками для подключения кабель-каналов.

Скрытый способ

Используется как наиболее подходящий для современной квартиры. Скрытая проводка незаметна, а электроустановочные изделия не выдаются от стены на несколько сантиметров как при открытом способе, экономя пространство. В этом случае необходим предварительный монтаж установочных коробок (подрозетников) – о чем мы писали ранее.

• После того, как подрозетник установлен, закрепляем в нем колодку розетки/выключателя. Выполняем одним из двух способов. В первом случае – с помощью шурупов, которые вставляются в сквозные отверстия колодки, совпадающие с отверстиями подрозетника. Закручиваем шурупы, фиксируя колодку к подрозетнику. Во втором случае – с помощью лапок колодки. Завинчивая винты с зубчатыми подвижными лапками, добиваемся надежной фиксации колодки в подрозетнике.
• Закрепляем сверху защитный пластиковый корпус.
• Для монтажа нескольких розеток используем подрозетники на 2 колодки. Комбинируя их в различных вариациях, получаем группу розеток, располагающихся как вертикально, так и горизонтально. Для придания законченного вида установленной группе розеток используем многогнездовые рамки, эстетично окаймляющие розетки и их группы.



• Колодка электроустановочного изделия имеет три контакта: «фаза», «ноль», «земля». Соответственно к этим контактам подключаем провода электропитания: «фаза» к «фазе», «ноль» к «нолю» и «земля» к заземляющему контакту. Указанные контакты во время монтажа располагаем снизу электроустановочного изделия. При этом провода направляем вверх. Для фиксации проводов используем более надежный винтовой зажим или более простой в работе пружинный. Лишний провод, если он остался, скручиваем и прячем на дно подрозетника.
• Розетки подключаем к электропитанию одним из следующих способов. Первый способ – каждую розетку подключаем к отдельному проводу, идущему от распределительной коробки. Второй способ шлейфовый – последовательно подключаем провода каждой розетки к контактам предыдущей.
• При монтаже выключателей учитываем следующие особенности. Следим за правильным расположением клавиш, чтобы нажатие производилось на их верхнюю часть, а не нижнюю. Некоторые типы выключателя (например, при использовании диммера) имеют отметки, к какому контакту подключать входящий провод, а к какому – отходящий. При подключении проводов строго следуем данным указаниям.

Распайка щита с предохранителями

Электрический щит, устанавливаемый в многоквартирном доме, может быть как скрытым, так и накладным. Скрытый щит монтируется в нишу и является более современным и эстетичным. Накладной же щит может быть установлен более просто, без предварительной подготовки места, путем крепления с помощью дюбелей или саморезов.



Прежде чем перейти к сборке электрощита, рассмотрим, что входит в его состав:

• Электропитание квартир осуществляется с помощью проводов и кабелей. Как правило, это трехпроводная сеть: «фаза», «ноль» и заземление.
• Электросчетчики – служат для измерения электроэнергии, потребляемой электроприборами в каждой из квартир.
• Предохранители – служат для автоматического отключения цепи при ее перегрузке или коротком замыкании. Предохранители устанавливаются на фазный и нулевой провода. В случае перегрузки или замыкании плавкая вставка предохранителя расплавляется и размыкает электрическую цепь. После отключения плавкая вставка предохранителя подлежит замене.
• Автоматы – служат для осуществления тех же функций, что и предохранители. Однако по сравнению с ними, они имеют многоразовый характер, могут быть отключены и включены вручную. В случае нарушения работы сети, срабатывает электромагнитный элемент, освобождается защелка, которая удерживает пружину автомата и автомат отключается. В дальнейшем его можно вручную снова включить.
• УЗО – устройство защитного отключения – служит для отключения электросети при неполадках в работе электроприборов или самой сети.
• Также возможно размещение в щите системы интернета и охранной сигнализации.

Распайку электрощита должен осуществлять только сертифицированный специалист. Для осуществления этих работ обязательно пригласите мастера из проверенной организации, например, строительной компании «ТопДом». Только в этом случае будет обеспечена безопасность, надежность и эстетическая составляющая электромонтажных работ.

Распайку электрического щита осуществляем следующим образом:
